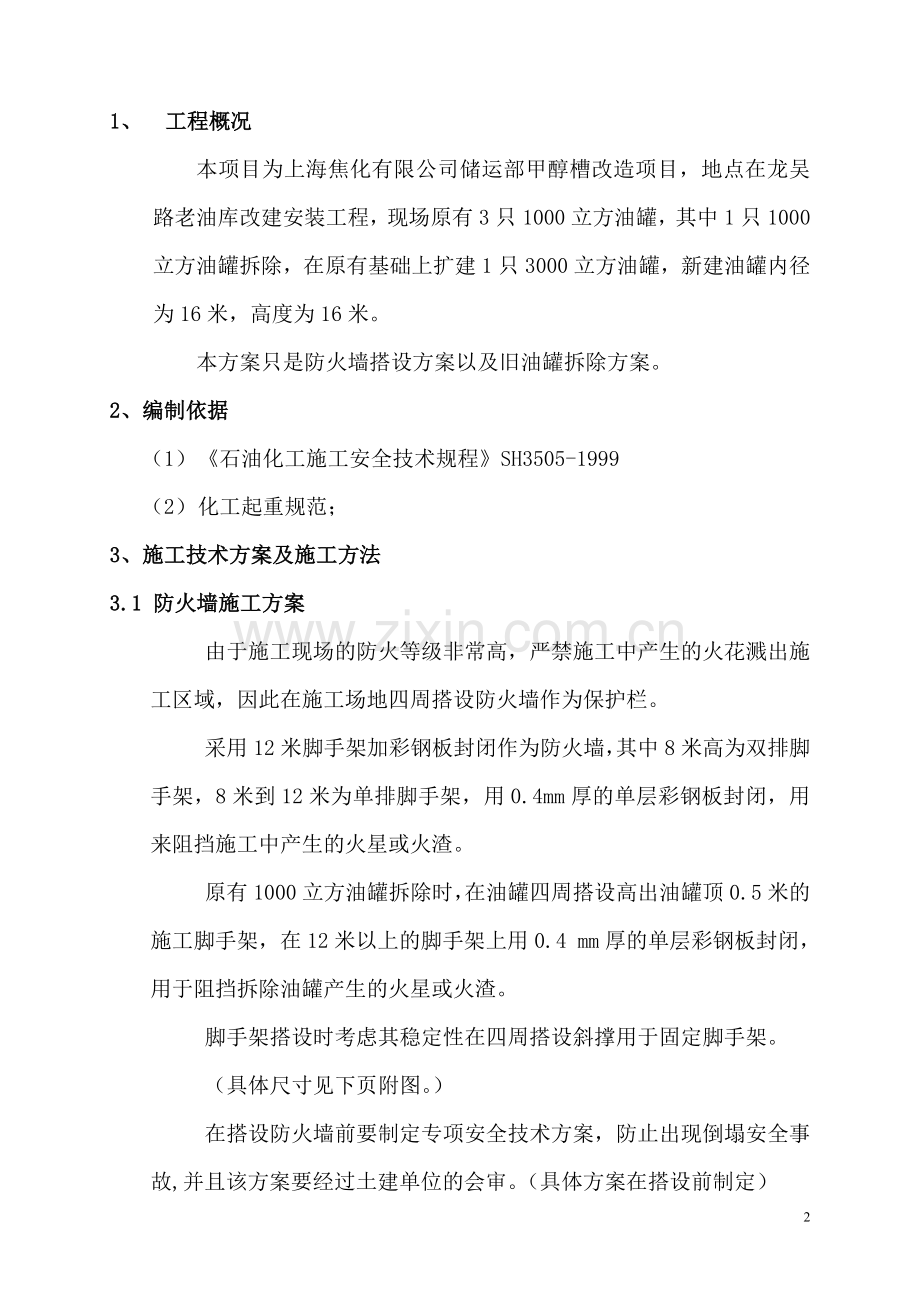

1、 工程概况
本项目为上海焦化有限公司储运部甲醇槽改造项目，地点在龙吴路老油库改建安装工程，现场原有3只1000立方油罐，其中1只1000立方油罐拆除，在原有基础上扩建1只3000立方油罐，新建油罐内径为16米，高度为16米。
本方案只是防火墙搭设方案以及旧油罐拆除方案。
2、编制依据
（1） 《石油化工施工安全技术规程》SH3505-1999
（2） 化工起重规范；
3、施工技术方案及施工方法
3.1 防火墙施工方案
由于施工现场的防火等级非常高，严禁施工中产生的火花溅出施工区域，因此在施工场地四周搭设防火墙作为保护栏。
采用12米脚手架加彩钢板封闭作为防火墙，其中8米高为双排脚手架，8米到12米为单排脚手架，用0.4mm厚的单层彩钢板封闭，用来阻挡施工中产生的火星或火渣。
原有1000立方油罐拆除时，在油罐四周搭设高出油罐顶0.5米的施工脚手架，在12米以上的脚手架上用0.4 mm厚的单层彩钢板封闭，用于阻挡拆除油罐产生的火星或火渣。
脚手架搭设时考虑其稳定性在四周搭设斜撑用于固定脚手架。
（具体尺寸见下页附图。）
在搭设防火墙前要制定专项安全技术方案，防止出现倒塌安全事故,并且该方案要经过土建单位的会审。（具体方案在搭设前制定）
3.2 原有1000立方油罐拆除方案
3.2.1、概述：
拆除原1000m3甲醇贮罐，本装置位于化工一组甲醇贮槽罐区，现场四面有生产装置，拆除范围为特级动火区域，因此该罐拆除应考虑安全第一，在充分保证安全的情况下编制行之有效的技术安全措施下方可施工。
3.2.2、 施工程序、施工方法、技术措施：
3.2.2.1施工程序：

施工准备
罐内置换合格、内外杂物清理干净，具备动火条件，并经有关部门批准同意后放可进行拆除工作。
在下第一带板开门.安装桅杆，装好提升装置
加固桅杆焊牢、将倒链钩头挂在下第二带板底部吊耳
在下第一带板开门.安装桅杆，装好提升装置
割下的板运走
同步下降倒链，将罐体落在底板上
与罐连接管拆除
以上述方法，对称割开环缝，拆除带板
最后拆除罐底板

3.2.3施工准备：
3.2.3.1吊具确定
采用桅杆，吊具采用６只１０T倒链，最大起吊能力６0T，该罐壳约40T，扣除底板及第一节板的重量，Q约等于32吨，动载系数K1=1.1，不均衡系数K2=1.4。G=40*1.1*1.4=49.28吨/6只=8.213吨/只＜10吨/只，倒链满足要求。
10吨倒链必须要有合格证，状态完好，在使用前必须自检通过。
3.2.3.2桅杆制作:
根据现场情况提落高度制作桅杆，桅杆高度3.5米，采用Φ159*8无缝钢管制作。
桅杆校核：每个桅杆起吊8.213吨，桅杆高度3.5米，采用Φ159*8无缝钢管制作，F(面积)=37.95cm2,
σ=8213kg/37.95cm2=216.4kg/cm2＜[σ]=1200 kg/cm2，桅杆满足要求。
桅杆制作时，柱头板受力部位应焊接牢固，倒链选择，链长应满足提落要求。（桅杆分布示意图见下图）
桅杆制作好后必须自检通过，确保安全使用。

3.2.3.3要仔细检查倒链的性能，升落自如，不得有卡链现象，不合格的倒链严禁使用。
3.2.4施工方法:
3.2.4.1桅杆安装前，应在罐下一带板壁板上对称开四个方孔，以便于作业人员进出施工。
3.2.4.2将制作好的桅杆运入罐内，在罐底等分若干等分确定桅杆安装位置。
3.2.4.3将桅杆安装在指定位置，找正垂直度，焊接牢固，并将支撑杆焊牢。
3.2.4.4在罐下二带板底部焊好吊耳，将倒链勾头挂在吊耳上。
3.2.4.5每组吊具将倒链打紧。
3.2.4.6用气割工具对称割壁板下一、二带板之间环焊缝。
3.2.4.7割去部分即刻运走，并时刻注意检查每组索具倒链的松紧及稳固性。
3.2.4.8下一带板割完后，清除干净，每组索具同步下降，直至带板落在底板上。
3.2.4.9在下二带板上焊上吊耳，挂上倒链，按上述方法割除，直至拆除完毕（方法同上述相同）
3.2.4.10拆除索具（桅杆、倒链）最后拆除底板。
3.2.5、技术要求及安全注意事项：
3.2.5.1逐带板提落，拆除下第一带板时，当带板全部割除完毕，罐体整体下落时，一定要同步下降，下降200mm左右应停止降落，观察每组索具5分钟，分别对立杆、支撑杆、提升钩头、倒链进行检查，检查无问题后，方可继续下降。
3.2.5.2罐体整体下降过程中,罐体下面严禁站人。
3.2.5.3降落时，应由一人统一指挥信号，缓慢下降，保持罐体水平，稳落至底板上。
3.2.5.4当新一轮罐体壁板割除下降时，应再检查、吊索具的性能，焊缝、支撑等重要部位，以确保安全。
3.2.5.5整体拆除过程中，应由专人负责，统一指挥，参加作业人员应服从命令，听从指挥，技术人员应做详细的安全技术交底，并由专人负责安全工作。
4、组织机构
4.1 项目部组成
施工负责人：王发昌；
技术总工程师：张玉玲；
技术负责人：张建界；
安全负责人：陶玉；
安全员：张建界；
质量负责：邱传波；
质检员：钱卫东（兼）；
材料负责：李玉东；
机管员：陈健康（兼保管员）。
4.2 质量领导小组人员
组长：张玉铃
组员：邱传波、钱卫东
项目经理

项目总工

质量部
设材部
工程部

起重组
钳工组
管工组
电焊组
铆工组

4.3 拆除组织机构
总负责：王发昌
安全负责人：陶玉
技术负责人：张建界
指挥（起重）：高建昌
焊工负责人：朱黄辉
电工负责人：杨忠辉
管道负责人：汤忠
4.4 安全生产领导小组人员：
组长：王发昌；　
副组长：陶玉、张建界；　
组员：钱卫东、陈健康
项目经理

总工程师
安全经理

安全员

作业班组

附表2、 劳动力计划表
序号
工 种
人 数
备 注
１
管道工
2

２
电焊工
2
必须持证上岗
３
铆工
2

４
切割工
4
必须持证上岗
５
辅助工
6

６
电工
２
必须持证上岗
7
起重工
2
必须持证上岗

合计
20

附表3、主要施工机械设备表
序号
施工机械名称
规格及型号
单 位
数量
备 注
1
倒链提升装置
10T
套
６

２
直流弧焊机
ZX5-500
台
２

３
叉车
5吨
台
1

４
手工氧炔气割设备
30型、100型
套
2

５
手拉葫芦
3T、5T
台
各1台

６
水平运输机械

台
1

７
小型工具、量具、夹具等

套
1

８
卡车
5吨
辆
1

附表1、施工进度计划
日期

工序
第 1 天
第 2 天
第 3 天
第 4 天
第 5 天
第 6 天
第 7 天
第 8 天
第 9 天
第10天
第11天
第12天
第13天
第14天
第15天
防火墙搭设

油罐 清理

工器具进场

拆除 油罐

割下板搬运

7、安全生产、文明施工
1、安全生产
1.1、 临时用电措施
施工临时用电、用水的临时管线安装根椐现场业主和监理的要求进行，其工作必须由持证专职电工和管道工完成。其电器设施的维修、拆除亦必须由持证专职电工负责。
用电设备要做到“一机一闸一漏电保护”，电气设备的金属外壳必须接地。
当施工现场与外电线共用同一供电系时，电气设备应当根据当地的要求作保护接零，或作保护接地。施工现场不得两种保护混用。
配电箱、开关箱应使用合格的标准箱，严禁使用木质配电箱或开关箱。
1.2 高处施工作业应依据《建筑施工高处作业安全技术规范》（JGJ80-91）分别采取设置防护栏杆、安全网、盖板、挡板等措施，作业人员要穿防滑鞋，系安全带。
1.3 方案批准后要对全体作业人员进行详细的安全技术交底。
（1）起重用的吊、索具、起重机安全装置和起重指挥旗及口哨，使用前要仔细检查，不合格的不准使用。
（2）起重作业指挥统一使用旗语并哨声，不准用手式，要执行“十不吊”规定。
（3）施工负责人对吊装作业和大型吊装设备的安装、拆卸作业安全要求的贯彻、落实负责，安全管理人对吊装及拆卸过程要进行严格的安全监督。
安装用脚手架（作业平台），至少要做到两块脚手跳板并排使用，两头固定牢靠。人员上下要使用专用爬梯，梯子上端要固定，下端要防滑，作业时要系好安全带。
施工机械的操作、使用必须遵守安全操作规程，并定期检查、保养。在用的施工机械要求做到轮有罩、轴有套。
所有电器设备必须要符合“一机一闸一保护”的规定，转动部件要认真检查，严格遵守安全技术操作规程确保使用安全。
手动葫芦、手动滑车等手动工具，使用前要对链条、绳索、滑轮、制动机构进行检查，要符合安全要求。
应根据工种的作业条件、环境的不同，发给职工相应的劳动防护用品，职工要正确使用。
进入施工现场必须戴安全帽，安全帽要系下颏带；高处作业必须系安全带要高挂低用；集中焊接场所，应采用机械抽风方式，降低烟浓度，在罐内作业时，应有专人监护，轮换作业等措施。
施工人员进入旧罐内作业时必须要有甲方开具的入槽证，才能进入罐内作业，同时槽外必须有人监护，否则不能入内。
2． 防火安全
2． 1防火组织安全生产领导小组统一领导防火工作。并接受防火、灭火培训。
2． 2防火安全措施
本工程由于只改造原有三只油罐中的一只油罐，其他两只罐还在正常工作，因此本工程的防火工作尤为重要，考虑在施工现场的四周搭设12米高的脚手架，用0.4mm厚的单层彩钢板封闭作为防火墙，用于阻挡施工中产生的火星和火渣。
现场动火须事先办理动火危险作业许可证，还必须落实防火安全措施（如清理易燃物、进行隔离、配备消防器材、派专人监护等），措施未落实，不准动火。
2．3应急安全防火管理措施
为了确保油库安全生产，提高经济效益，根据安全质量第一和预防
为主的方针，我公司为本项目特制定了以下规定。
a) 进入油库库区施工人员，严禁在禁区吸烟。
b) 工地用易燃物品存放在专门仓库里，不能随便乱放。
c) 备好各种消防器材，并放置在畅通易取的地方。
d) 施工区域范围内动用明火应到油库消防队办理动火审批手续，审批手续齐全以后方可动火，动火时要有专职安全员现场看管，并备好消防器材，做好安全设施和监督工作。
e) 消防工作必须贯彻预防为主的教育方，加强易燃易爆和火种的管理，消除火灾隐患，确保油库的正常生产。
f) 积极参加消防业务活动的训练，做到每个人都会使用消防器材。在交底生产任务的同时也进行消防安全交底。对职工要加强安全生产防火教育，当接到口头或书面火灾隐患整改通知时，应及时整改，如拖延造成的事故应追究责任。
g) 施工区域，严禁吸烟和明火带入，并设禁火标志，并配备各种相应的消防器材，违反制度的一律按有关规定处理，并追究责任。
h) 参加施工的所有施工人员均要求熟知本工种的安全操场作规程，电工、焊工、起重工等特殊工种施工人员均要求严格持证上岗。
i) 认真接受油库消防队的监查，同时请有关消防保卫的专职人员经常对我们施工人员进行消防保卫知识教育及培训，加强职工的责任感，为实现本工程安全生产无事故打好良好的基础，为圆满完成本工程而努力。
3、场容场貌
3、1工地门前在工地上的醒目处按统一标准设置“五牌一图”。门前要求整洁美观和周围环境谐调。
3．2罐拆除材料堆放按施工总平面实施现场定置管理，保持材料堆放有序。周边环境整洁，完工场地清。
3. 3安全标志
施工区域相应部位根据国家樯准设置醒目的安全标志，如严禁烟火、注意车辆、小心触电、当心高处坠落等标志。
3. ４进入现场人员应统一着装
现场员工必须穿工作服，戴安全帽。
４、工地卫生
４. 1生活垃圾
生活区也要划分文明卫生责任区，指定专人每天两次清扫，生活垃圾用容器放置，并有规定的暂放地点，定时外运处置。
４．２临时用电
使用统一设置的用电系统，严禁私拉电线，私设插座，严禁使用电炉、电水壶、电暖锅等大功率电器。

8、施工现场布置（附图）
　　施工用电、用水均由甲方指定的配电箱、水源管接临时线和临时管。
