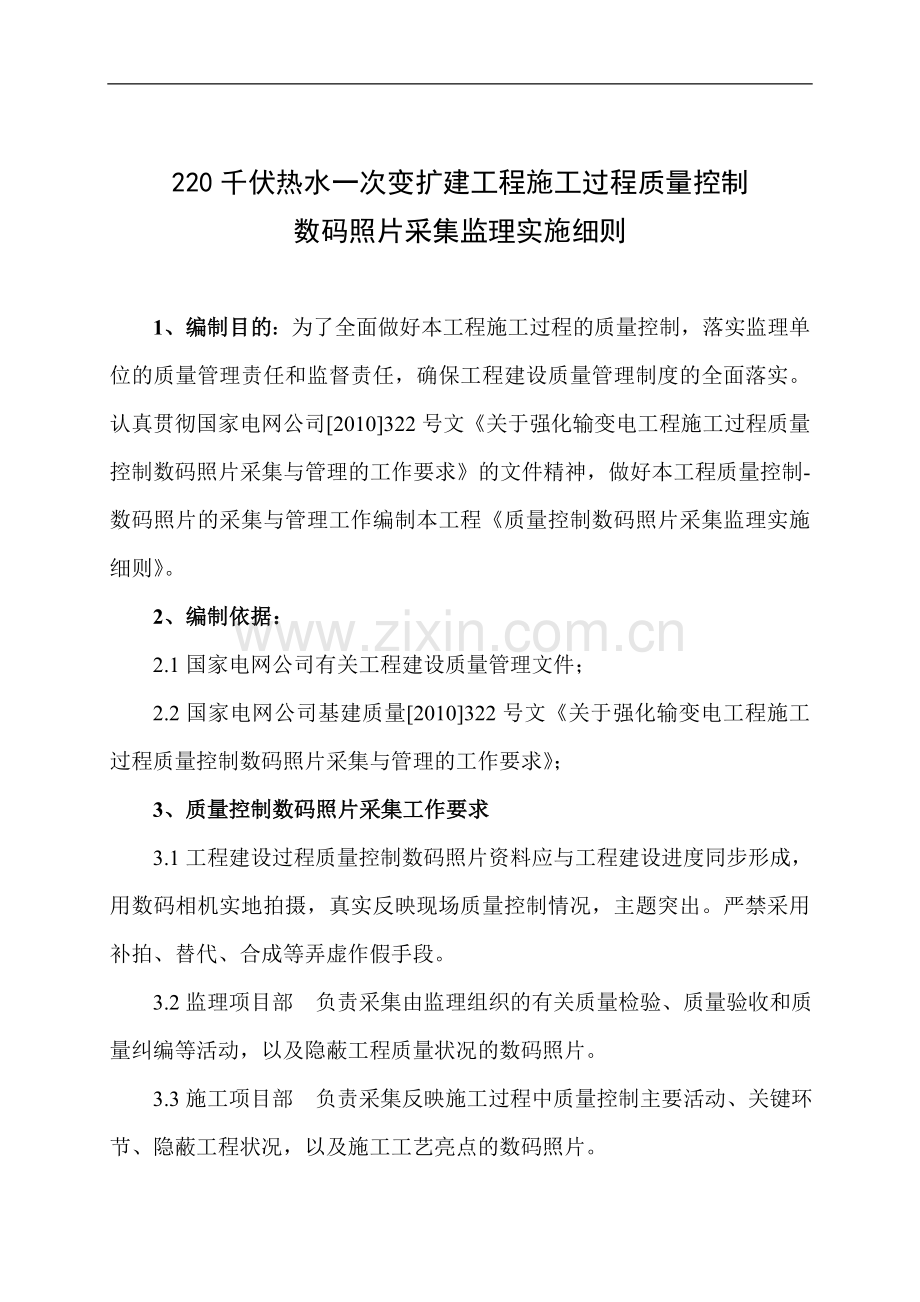

220千伏热水一次变扩建工程施工过程质量控制数码照片采集监理实施细则.doc

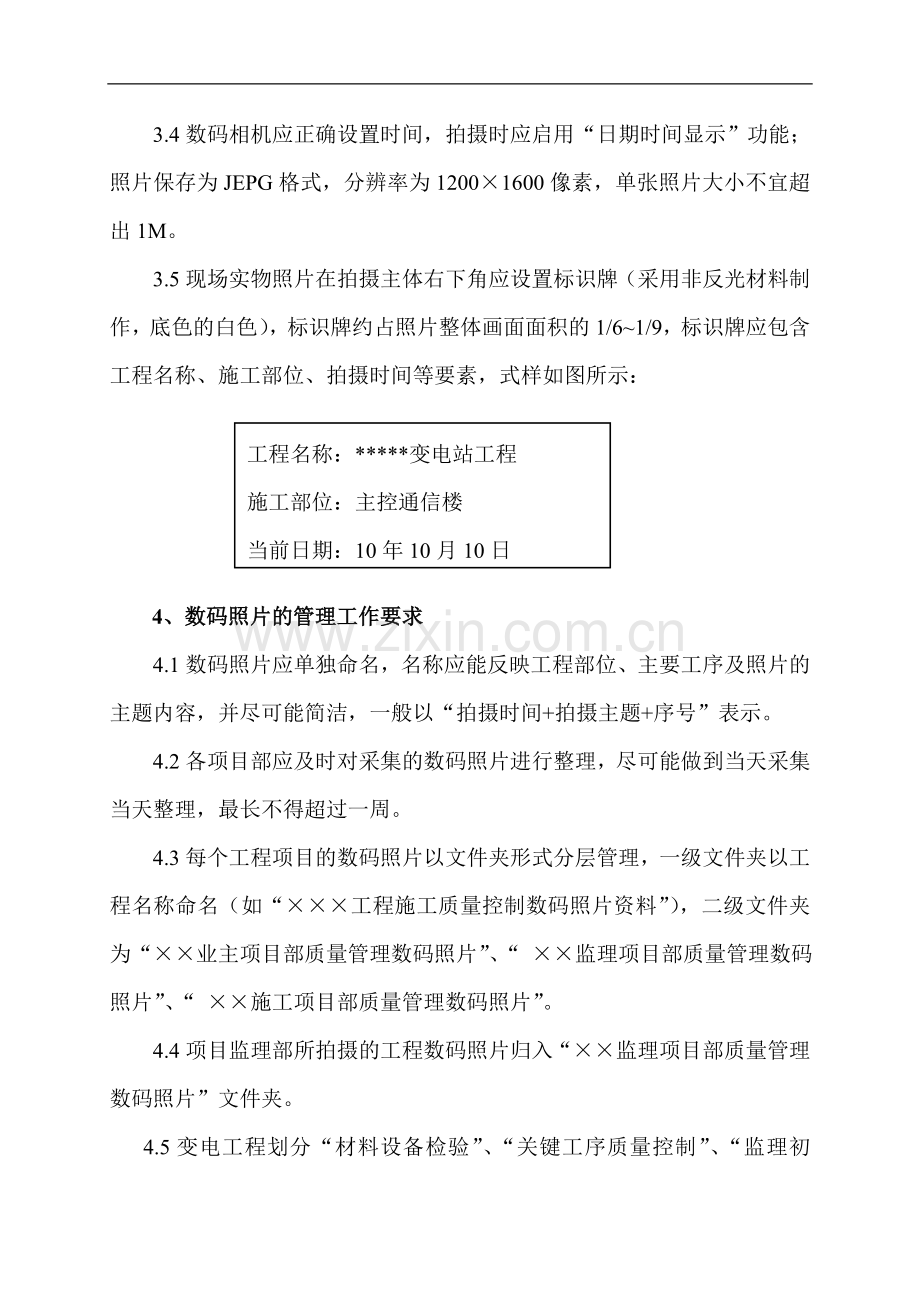

220千伏热水一次变扩建工程施工过程质量控制数码照片采集监理实施细则1、编制目的：为了全面做好本工程施工过程的质量控制，落实监理单位的质量管理责任和监督责任，确保工程建设质量管理制度的全面落实。认真贯彻国家电网公司2010322号文关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求的文件精神，做好本工程质量控制-数码照片的采集与管理工作编制本工程质量控制数码照片采集监理实施细则。2、编制依据：2.1国家电网公司有关工程建设质量管理文件；2.2国家电网公司基建质量2010322号文关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求；3、质量控制数码照片采集工作要求3.1工程建设过程质量控制数码照片资料应与工程建设进度同步形成，用数码相机实地拍摄，真实反映现场质量控制情况，主题突出。严禁采用补拍、替代、合成等弄虚作假手段。3.2监理项目部 负责采集由监理组织的有关质量检验、质量验收和质量纠编等活动，以及隐蔽工程质量状况的数码照片。3.3施工项目部 负责采集反映施工过程中质量控制主要活动、关键环节、隐蔽工程状况，以及施工工艺亮点的数码照片。3.4数码相机应正确设置时间，拍摄时应启用“日期时间显示”功能；照片保存为JEPG格式，分辨率为12001600像素，单张照片大小不宜超出1M。3.5现场实物照片在拍摄主体右下角应设置标识牌（采用非反光材料制作，底色的白色），标识牌约占照片整体画面面积的1/61/9，标识牌应包含工程名称、施工部位、拍摄时间等要素，式样如图所示：工程名称：*变电站工程施工部位：主控通信楼当前日期：10年10月10日4、数码照片的管理工作要求4.1数码照片应单独命名，名称应能反映工程部位、主要工序及照片的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄主题+序号”表示。4.2各项目部应及时对采集的数码照片进行整理，尽可能做到当天采集当天整理，最长不得超过一周。4.3每个工程项目的数码照片以文件夹形式分层管理，一级文件夹以工程名称命名（如“工程施工质量控制数码照片资料”），二级文件夹为“业主项目部质量管理数码照片”、“ 监理项目部质量管理数码照片”、“ 施工项目部质量管理数码照片”。4.4项目监理部所拍摄的工程数码照片归入“监理项目部质量管理数码照片”文件夹。4.5变电工程划分“材料设备检验”、“关键工序质量控制”、“监理初检”、“质量纠偏”等四个次级文件夹（三级）。“材料设备检验”分设“见证取样”、“试件（试块）制作”、“设备到货验收”等三个次级文件夹（四级）；“关键工序质量控制”分设“地基验槽”、“钢筋工程”、“基础拆模”、“混凝土工程”、“接地装置”、“防水工程”、“墙体粉刷”、“母线压接及焊接”、“吊顶”等九个次级文件夹（四级）；“监理初检”分设“主要建（构）筑物基础本完成阶段”、“土建交付安装前阶段”和“投运前阶段”等三个次级文件夹（四级）；“质量纠偏”采集反映设备材料质量问题、缺陷纠偏过程及结果等照片若干。每一个事件设一个单独文件夹，并以该事件主题命名。变电工程监理项目部数码照片采集及整理要求详见附表一。4.6施工项目部所拍摄 的工程数码照片归入“施工项目部质量管理数码照片”文件夹。4.7变电工程划分“土建类”、“安装类”、“公司级专检”、“工艺亮点”等四个次级文件夹（三级）。“土建类”依据项目划分表，“分设*单位工程（四级），每个*单位工程”文件夹下分设“地基验槽”、“钢筋工程”、“混凝土工程”、“接地装置”、“防水工程”、“墙体粉刷”等六个次级文件夹（五级），如该项单位工程不能步及上述文件夹的内容，则该文件夹可取消（如“站内外道路工程”可不设接地装置、“防水工程”、“墙体粉刷”等文件夹）。“安装类”依据项目划分表，分设“*单位工程”（四级），每个“*单位工程”文件夹下分设“设备安装”、“母线压接与焊接”两个次级文件夹（五级）；“公司级专检”划分为“主要建（构）筑物基础基本完成阶段”、“土建交付安装前阶段”和“投运前阶段”等三个次级文件夹（四级）；“工艺亮点”采集施工成品工艺亮点，反映施工质量水平等照片若干。变电工程施工项目部数码照片采集及整理要求详见附表二。5、控制措施5.1监理项目部和施工项目部要认真落实本实施细则的各项要求，各专业监理工程师、安全监理工程师是本专业照片资料的采集、整理专责人，应认真做的本专业的采集和整理工作。5.2各专业监理工程师、安全监理工程师对应施工单位督促检查质量、安全控制数码照片的采集和整理工作，严禁补拍、替代、合成等弄虚作假行为，保证数码照片的真实性和完整性，监理过程中发现问题应及时下达监理工程师通知单要求整改，整改结束后要求施工单位上报监理通知回复单，实施闭环管理。有关缺陷通报（整改通知）应符典型照片，整改闭环后附对应照片。5.3总监理工程师应经常检查分析各专业采集的数码照片，对其真实性和完整性负责。对其反映的质量管理亮点要及时表扬和推广，对有关的问题要及时采用“违章曝光拦”等形式给予通报。5.4工程竣工两周内，监理项目部、施工项目部应按本细则要求完成数码照片的整理工作，工程数码照片汇总后，应附照片采集说明，并移交业主项目部。5.5工程监理项目部，施工单位要为监理人员， 质量管理人员配备必要的、满足拍摄要求的数码照相及存储器材，加强对工程建设全过程的质量控制，进一步提高工程建设的质量管理水平。5.6工程监理项目部数码照片采集及整理要求（见附件一）。线路工程施工项目部数码照片采集及整理要求（见附件二）。附件一：变电工程监理项目部数码照片采集及整理要求1级2级3级4级照片数量拍摄要求命名规则备 注工程质量控制数码照片资料监理项目部质量管理数码照片材料设备检验见证取样每次见证取样1张表现操作人员、见证人员及取样过程等要素年月日+样品名称+见证取样+序号试件（试块）制作每组1张表现操作人员、见证人员及制作过程等要素年月日+使用部位+试件（试块）名称+试件（试块）制作+序号如：20101010主变基础混凝土试块制作01设备到货验收每种设备1张主变（换流变）、电抗器、电容器、断路器、隔离开关、互感器、二次屏柜、避雷器、GIS等设备（或其附件）开箱后外观年月日+设备（材料）名称+开箱+序号如：20101010避雷器开箱01关键工序质量控制地基验槽每单位工程1张表现操作人员、验收人员及操作过程等要素年月日+单位工程名称+地基验槽如：20101010主变压器基础地基验槽钢筋工程每单位工程1张表现钢筋数量、间距、保护层厚度等要素年月日+单位工程名称+钢筋工程混凝土工程每单位工程2张表现浇筑过程关键要素年月日+单位工程名称+混凝土浇筑+序号基础拆模每单位工程1张表现基础拆模后外观检查等要素年月日+单位工程名称+基础拆模+序号接地装置每单位工程3张反映埋深、搭接长度、焊接及防腐等要素，大场景1张，局部2张年月日+单位工程名称+接地+序号防水工程每单位工程4张基层、找平层、防水层成品各1张，蓄（淋）水试验1张年月日+单位工程名称+防水+层名（试验名称）墙体粉刷每单位工程2张反映梁板柱，填充墙等连接处防裂处理年月日+规格型号+软（管）母+压接（焊接）吊 顶有吊顶的房间各1张表现过程控制等要素年月日+房间名称+吊顶监理初检主要建（构）筑物基础基本完成阶段5张全景照片1张，表现会议主题、主要参加单位或人员等年月日+会议主题如：20101010主要建（构）筑物基础阶段监理初检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和标高测量为主，资料检查以原材料及试块送检报告为主。如20101010主变基础标高检测01质量问题照片若干如有质量问题，表现质量问题年月日+质量问题内容+序号问题与整改照片对应部位的拍摄位置及角度应基础相同整改后照片，表现问题部位整改情况年月日+质量问题内容+序号土建交付安装前阶段5张全景照片1张，表现会议主题、主要参加单位或人员等年月日+会议主题如：20101010土建交付安装前阶段监理初检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和标高测量为主，资料检查以试块送检报告和施工记录为主。如：20101010主变基础标高检测01质量问题照片若干如有质量问题，表现质量问题年月日+质量问题内容+序号问题与整改照片对应部位的拍摄位置及角度应基础相同整改后照片，表现问题部位整改情况年月日+质量问题整改后+序号投运前阶段5张全景照片1张，表现会议主题、主要参加单位或人员等年月日+会议主题如20101010投运前监理初检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和设备安装及接地为主，资料检查以试验报告、施工记录为主。如20101010设备螺栓扭矩检测01质量问题照片若干如有质量问题，表现质量问题年月日+质量问题整改+序号问题与整改照片对应部位的拍摄位置及角度应基本相同整改后照片，表现问题部位整改情况年月日+质量问题整改后+序号质量纠偏若干设备质量问题、巡检、施工质量问题纠偏过程、结果等照片若干，应包括但不限于监理工程师通知单的内容每一个事件设一个独立文件夹，以该事件主题命名；照片命名：年月日+照片的主题内容现场检查所发现的质量问题应包含整改前后的对比照片，两次照片的拍摄位置及角度应基本相同附件二变电工程施工项目部数码照片采集及整理要求1级2级3级4级5级照片数量拍摄要求命名规则工程质量控制数码照片资料施工项目部质量管理数码照片土建类*单位工程地基验槽每单位工程2张反映地基槽、修槽等施工的过程，表现操作人员及过程等要素年月日+单位工程名称+地基验槽+序号*单位工程一般包括：1、主控楼；2、继保室；3、屋内配电装置系统建、构筑物；4、主变压器基础及构支架；5、屋外配电装置构筑物；6、屋外电缆沟；7、电缆隧道；8、消防系统建、构筑物；9、站用电系统建、构筑物；10、围墙及大门（包括站外护坡、排洪沟及警卫室）；11、站内外道路；12、屋外场地工程；13、室外给排水及雨污水系统建、构筑物；14、生产、生活辅助建筑钢筋工程每单位工程2张反映钢筋数量、间距、保护层厚度等要素年月日+单位工程名称+钢筋工程+序号混凝土下料每单位工程3张下料、收光（标高控制）各1张，塌落度检查1张，表现施工过程关键要素年月日+单位工程名称+混凝土+序号接地装置每单位工程4张反映埋深、搭接长度、焊接及防腐等要素，大场景1张，局部3张年月日+单位工程名称+接地+序号防水工程每单位工程4张基层、找平层、防水层成品各1张，蓄（淋）水试验1张年月日+单位工程名称+防水+序号墙体粉刷每单位工程2张反映梁板柱，填充墙等连接处防裂处理情况年月日+单位工程名称+照片的主题内容+序号安装类*单位工程设备安装每种设备1张反映变压器、GIS设备安装操作人员及过程等要素单位工程名称+设备（材料）名称+安装*单位工程包括：1、主变压器系统设备安装；2、主控及直流设备安装；3、kV配电装置安装；4、kV封闭式组合电器安装；5、kV及站用配电装置安装；6、无功补偿装置安装；7、全站电缆施工；8、防雷及接地装置安装；9、全站电气照明装置安装；10、通信系统设备安装母线压接与焊接每种型号线夹1组2张每种型号线夹1组2-4张，耐张线夹每种型号的钢锚、线夹的穿管、压接过程照片各1张，表现操作人员及过程等要素线夹型号+过程名称（穿管、压接）规格+管母+过程名称（对口、焊接）主要建（构）筑物基础基本完成阶段5张全景照片1张，表现会议主题，主要参加单位或人员等年月日+会议主题如：20101010主要建（构）筑物基础阶段公司专检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和标高测量为主，资料检查以原材料及试块送检报告主。如：20101010主变示高检测01质量问题照片若干如有质量问题，表现质量问题年月日+质量问题内容+序号缺陷与整改照片对应部位的拍摄位置及角度应基本相同整改后照片，表现问题部位整改情况年月日+质量问题整改后+序号土建交付安装前阶段5张全景照片1张，表现会议主题，主要参加单位或人员等年月日+会议主题如：20101010土建设交付安装前阶段公司专检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和标高测量为主，资料检查以试块检报告和施工记录为主。如：20101010主变基础标高检测01质量问题照片若干如有质量问题，表现质量问题年月日+质量问题+序号缺陷与整改照片对应部位的拍摄位置及角度应基本相同整改后照片，表现问题部位整改情况年月日+质量问题整改后+序号投运前阶段5张全景照片1张，表现会议主题，主要参加单位或人员等年月日+会议主题如：20101010投运前阶段公司专检检查照片4张，表现检查与测量过程年月日+检查部位+检查项目+序号现场检查以外观检查和设备安装及接地为主，资料检查以试验报告、施工记录为主。如20101010设备螺栓扭矩检测01质量问题照片若干如有质量问题，表现质量问题年月日+质量问题内容+序号缺陷与整改照片对应部位的拍摄位置及角度应基本相同整改后照片，表现问题部位整改情况年月日+质量问题整改后+序号工艺亮点基础及保护帽工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+基础及保护帽工艺+序号包括但不限于，重点体现标准工艺推广应用及新材料、新技术、新工艺的应用命名如“20101010道路工艺及细节01”道路工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+道路工艺+序号围墙工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+围墙工艺+序号防火墙工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+防火墙工艺+序号雨水井管施工工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+雨水井管施工工艺+序号散水坡工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+散水坡工艺+序号电缆沟压顶及盖板工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+附件电缆沟压顶及盖板工艺+序号装饰装修工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+装饰装修工艺+序号母线安装工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+母线安装工艺+序号设备接地引线工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+设备接地引线工艺+序号电缆敷设工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+电缆敷设工艺+序号防火封堵工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+防火封堵工艺+序号二次接线工艺张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+二次接线工艺+序号屏柜安装工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+屏柜安装工艺+序号电缆穿管工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+电缆穿管工艺+序号户外照明安装工艺3张表现整体观感1张，从不同角度，表现细部工艺照片各1张时间+户外照明安装工艺+序号
