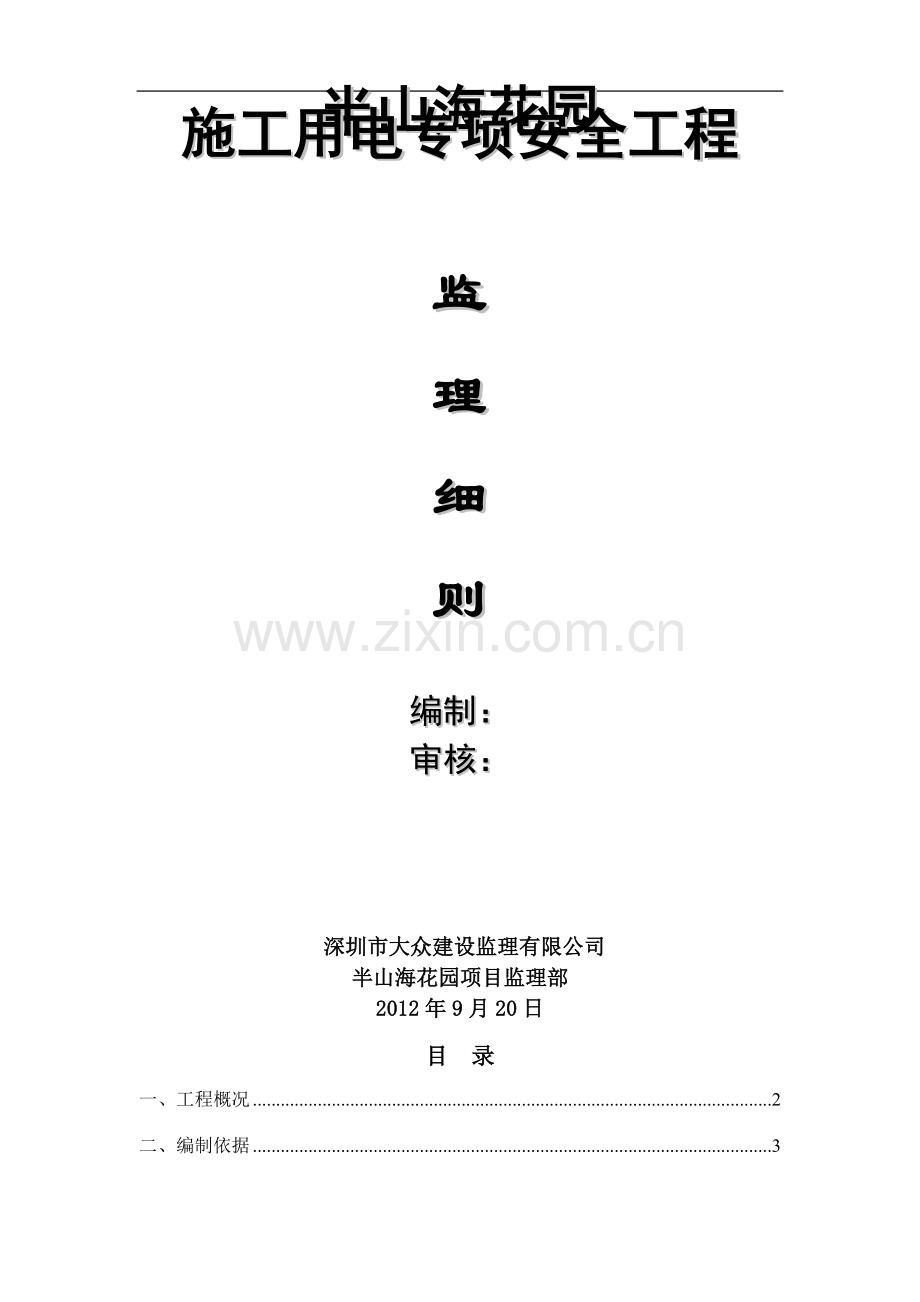

半山海花园
施工用电专项安全工程

监
理
细
则

编制：
审核：

深圳市大众建设监理有限公司
半山海花园项目监理部
2012年9月20日

目 录
一、工程概况 2
二、编制依据 3
三、安全监理范围： 3
四、用电安全监理目标： 3
五、用电安全监理职责： 3
六、安全用电技术要求： 4
七、配电箱、开关箱安全技术要求 4
八、安全用电防火技术要求 6
九、安全用电的检查与整改 6
十、施工用电安全监理网络图 7

一、工程概况
1、工程名称：半山海花园
2、工程地点：深圳市龙岗区葵涌土洋社区
3、建筑面积：总建筑面积为69009.68平方米
4、工程造价：9600万
5、计划工期：453天
6、参建单位名称：
建设单位：深圳市承翰投资开发集团有限公司
设计单位：深圳市库博建筑设计事物所有限公司
施工单位：深圳市承翰建筑工程有限公司
监理单位：深圳市大众建设监理有限公司
勘察单位：深圳地质建设工程公司
半山海花园位于深圳市龙岗区葵涌土洋社区。项目用地北侧和东侧紧邻马峦山郊野公园，用地南侧隔盐坝高速为大鹏湾，用地西侧紧邻御海湾山庄及土洋村工业区。本工程为7座依山而建的板式小高层住宅、16栋低层住宅、低层公建及地下室车库设备房组成。地下一层、地下二层及地下 三层为停车库及设备用房。住宅楼详各栋单体。总建筑面积为69009.68平方米，其中住宅43018.00平方米,配套面积117.60平方米,架空核增面积4029.79平方米；地下车库及设备
用房面积16982.29 平方米。
本工程为高层住宅，结构的耐用年限为50年，设计抗震设防烈度为7度；耐火等级为地下一级；地上为二级；抗震设防烈度为七度．主要建筑内容包括：住宅、商业、会所、物业管理、幼儿园、垃圾回收站等。
本工程基础采用人工挖孔桩基础、独立基础和条形基础，地下室塔楼外采用框架结构；高层采用剪力墙结构。

2

二、编制依据
2.1监理合同、临时用电施工组织设计；
2.2已批准的《监理规划》中的安全监理方案；
2.3建设工程安全生产管理条例；
2.4建设工程施工安全监理规程；
2.5《施工现场临时用电安全技术规范》JGJ46-2005；
2.6《建筑施工安全检查标准》JGJ59-99；
三、安全监理范围：
半山海花园施工阶段的临时施工用电及生活区和办公区用电。
四、用电安全监理目标：
严格执行《施工现场临时用电安全技术规范》，坚持“安全第一，预防为主的原则”。在施工过程中力争做到施工现场不发生重大的触电伤亡事故及电气火灾事故。
五、用电安全监理职责：
5.1编写《施工用电专项安全监理细则》。
5.2审查《施工临时用电专项方案》。
5.3检查电工、电焊工等特种作业人员操作证。
5.4检查导线、电缆线、配电箱、开关箱、电焊机等电器材料及设备产品合格证，检测证明，并把握好现场验收。
5.5巡视检查施工用电设施的敷设、安装、验收以及安全用电操作情况。
5.6检查电工、电焊工等人员的绝缘鞋和手套的佩戴。
5.7发现电器安全事故隐患，及时向总监报告。
5.8督促施工单位做好逐级安全用电技术交底。
六、安全用电技术要求：
6.1临时用电现场布置应按专项方案中用电平面图进行。
6.2架空线路的档距不得大于35M，线间距不得小于30CM。
6.3电缆与道路交叉处应敷设在坚固的保护管内，管的两端宜伸出路基2M。
6.4低压电缆需架空敷设时，应沿建筑物架设，其架设高度不应低于2.5M，接头处应绝缘良好，并应采取防水措施，进入变电所、配电所的电缆沟或电缆管在电缆敷设完成后应将管口堵塞。
6.5高压线防护架按方案搭设。
6.6支线架设高度应确保电缆线高度大于2.5米，架空线高度大于4米。
6.7现场照明架设高度大于2.4米，危险场所应使用安全电压。
6.8电箱应统一编号，放置高度下口高于60cm。
6.9动力开关电箱应做到一机、一闸、一漏、一箱。
6.10用电设备、机械设备要有可靠的接地装置。
6.11变配电装置符合规范要求，供电采用三相五线制，配电室设示警牌、灭火机（器）、绝缘毯、绝缘手套等。
七、配电箱、开关箱安全技术要求
高架区间和箱梁预制场，施工现场的配电箱是电源与用电设备之间的中枢环节，而开关箱是配电系统的末端，是用电设备的直接控制装置，它们的设置和运用直接影响着施工现场的用电安全。
7.1关于“三级配电两级保护”
l 《规范》要求，配电箱应作分级设置，即在总配电箱下，设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备，形成三级配电。这样配电层次清楚，既便于管理又便于查找故障。同时要求，照明配电与动力配电最好分别设置，自成独立系统，不致因动力停电影响照明。
l “两级保护”主要指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。
7.2关于加装漏电保护器
“施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置”。
施工现场虽然改TN-C为TN-S后，提高了供电安全，但由于仍然存在着保护灵敏度有限问题，对于大容量设备的碰壳故障不能迅速切断保险，对于较小电流的漏电故障又不能切断保险，而这种漏电电流对作业人员仍然有触电的危险，所以还必须加装漏电保护器进行保护。在加装漏电保护器时，不得拆除原有的保护接零（接地）措施。
7.3.关于漏电保护器的主要参数
l 额定漏电动作电流。当漏电电流达到此值时，保护器动作。
l 额定漏电动作时间。指从达到漏电动作电流时起，到电路切断为止的时间。
l 额定漏电不动作电流。漏电电流在此值和此值以下时，保护器不应动作，其值为漏电动作电流的1/2。
l 额定电压及额定电流。与被保护线路和负载相适应。
7.4.参数的选择与匹配
l 两级漏电保护器应匹配：
《规范》规定：“总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，使之具有分级分段保护功能”。
“两级保护”是指将电网的干线与分支线路作为第一级，线路末端作为第二级。第一级漏电保护区域较大，停电后影响也大，漏电保护器灵敏度不要求太高，其漏电动作电流和动作时间应大于后面的第二级保护，这一级保护主要提供间接保护和防止漏电火灾，如果选用参数过小就会导致误动作影响正常生产。
漏电保护器的漏电不动作电流应大于供电线路和用电设备的总泄漏电流值2倍以上，在电路末端安装漏电动作电流小于30mA的高速动作型漏电保护器，这样形成分级分段保护，使每台用电设备均有两级保护措施。
分级保护时，各级保护范围之间应相互配合，应在末端发生事故时，保护器不会越级动作和当下级漏电保护器发生故障时，上级漏电保护器动作以补救下级失灵的意外情况。
八、安全用电防火技术要求
8.1根据变电站“五通一防”的要求变电站、总配电箱附近应配置足够的电气灭火器；
8.2建立电器设备、电器线路的检查、维护、保养制度，并遵照执行；
8.3移动式照明灯具的金属支架应有可靠接地（或接零）保护和漏电开关保护，灯具距地不低于2.5m
8.4各类电动机要按电机容量配置熔断器、布线；各类电箱、开关板采用阻燃及高强度绝缘材料
8.5动用电焊设备必须办理动火手续
8.6对重点防火区域、易燃、易爆、危险品仓库，采取相应的电气防燃、防爆措施。
九、安全用电的检查与整改
9.1对施工现场的电器设施定期进行检查，发现违章操作或漏电保护装置不完整，及时督促整改和排除安全隐患。
9.2做好施工安全用电检查记录。
9.3检查施工用电设施及线路是否满足安全使用要求，确保未经检验或检验证不合格电器产品不被投入使用。
9.4检查接地电阻测定记录包括变压器投入运行前其工作接地阻值和重复接地阻值，以及定期检查复查接地阻值测定记录。
9.5检查电工日常电器维修工作情况的资料，应尽可能记载详细，包括时间、地点、设备、维修内容处理结果等。对事故维修还要作出分析，提出改进意见。

十、施工用电安全监理网络图

总监理工程师

专业监理工程师

安装监理组
土建监理组
