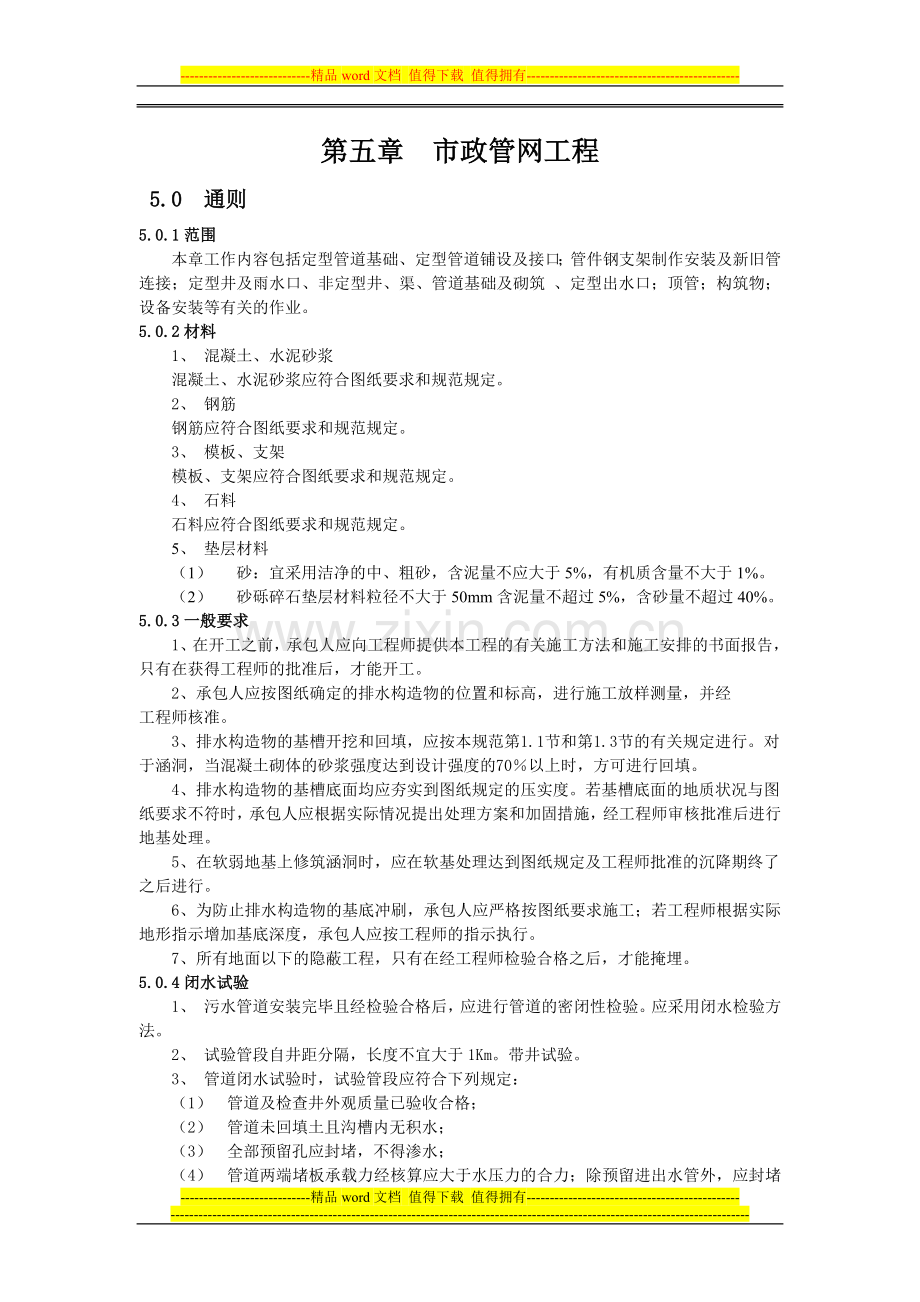

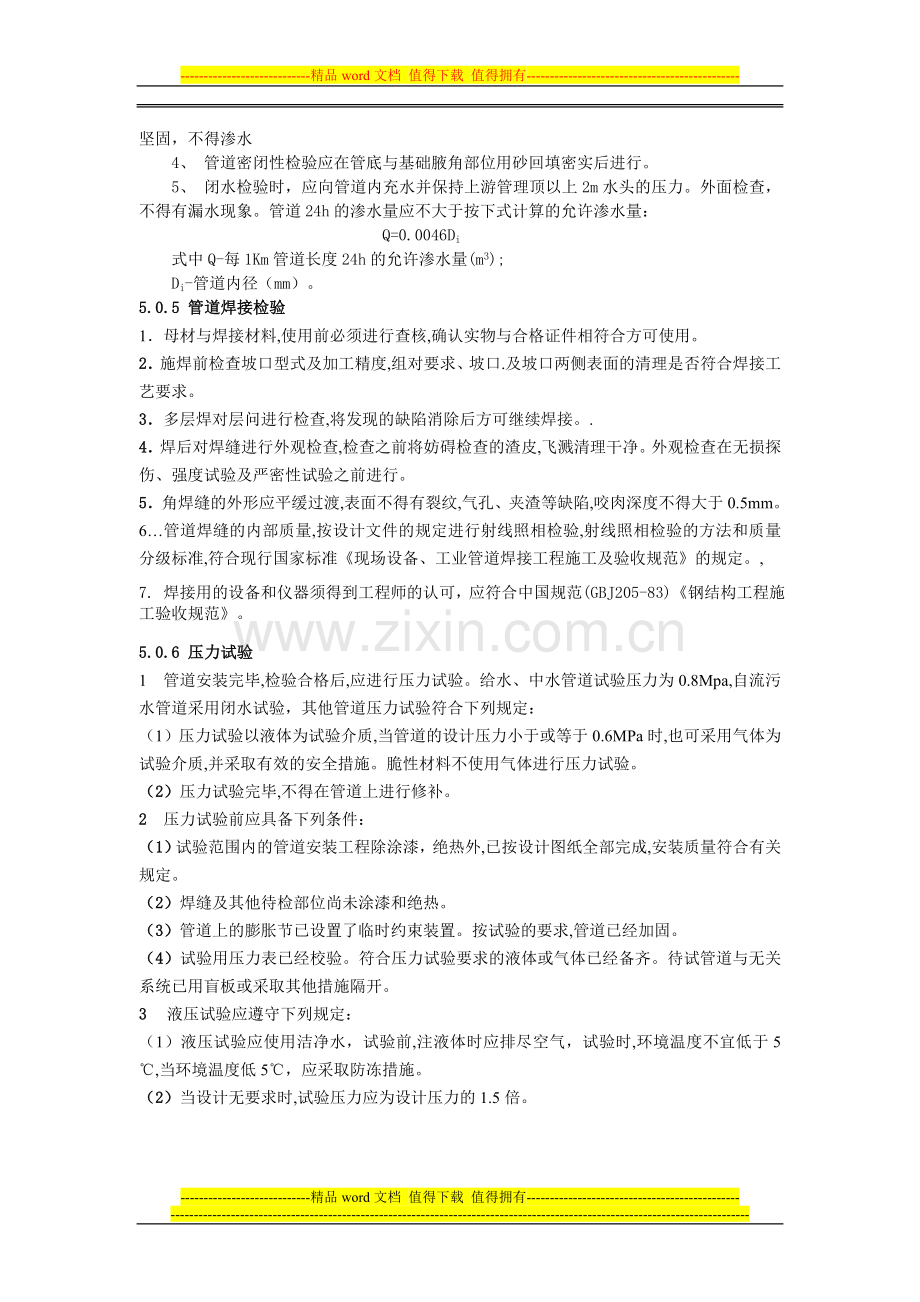

-精品word文档 值得下载 值得拥有-第五章 市政管网工程5.0 通则5.0.1范围本章工作内容包括定型管道基础、定型管道铺设及接口；管件钢支架制作安装及新旧管连接；定型井及雨水口、非定型井、渠、管道基础及砌筑 、定型出水口；顶管；构筑物；设备安装等有关的作业。5.0.2材料1、 混凝土、水泥砂浆混凝土、水泥砂浆应符合图纸要求和规范规定。2、 钢筋钢筋应符合图纸要求和规范规定。3、 模板、支架模板、支架应符合图纸要求和规范规定。4、 石料石料应符合图纸要求和规范规定。5、 垫层材料（1） 砂：宜采用洁净的中、粗砂，含泥量不应大于5%，有机质含量不大于1%。（2） 砂砾碎石垫层材料粒径不大于50mm含泥量不超过5%，含砂量不超过40%。5.0.3一般要求1、在开工之前，承包人应向工程师提供本工程的有关施工方法和施工安排的书面报告，只有在获得工程师的批准后，才能开工。2、承包人应按图纸确定的排水构造物的位置和标高，进行施工放样测量，并经 工程师核准。3、排水构造物的基槽开挖和回填，应按本规范第1.1节和第1.3节的有关规定进行。对于涵洞，当混凝土砌体的砂浆强度达到设计强度的70以上时，方可进行回填。4、排水构造物的基槽底面均应夯实到图纸规定的压实度。若基槽底面的地质状况与图纸要求不符时，承包人应根据实际情况提出处理方案和加固措施，经工程师审核批准后进行地基处理。5、在软弱地基上修筑涵洞时，应在软基处理达到图纸规定及工程师批准的沉降期终了之后进行。6、为防止排水构造物的基底冲刷，承包人应严格按图纸要求施工；若工程师根据实际地形指示增加基底深度，承包人应按工程师的指示执行。7、所有地面以下的隐蔽工程，只有在经工程师检验合格之后，才能掩埋。5.0.4闭水试验1、 污水管道安装完毕且经检验合格后，应进行管道的密闭性检验。应采用闭水检验方法。2、 试验管段自井距分隔，长度不宜大于1Km。带井试验。3、 管道闭水试验时，试验管段应符合下列规定：（1） 管道及检查井外观质量已验收合格；（2） 管道未回填土且沟槽内无积水；（3） 全部预留孔应封堵，不得渗水；（4） 管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水4、 管道密闭性检验应在管底与基础腋角部位用砂回填密实后进行。5、 闭水检验时，应向管道内充水并保持上游管理顶以上2m水头的压力。外面检查，不得有漏水现象。管道24h的渗水量应不大于按下式计算的允许渗水量：Q=0.0046Di式中Q-每1Km管道长度24h的允许渗水量(m3);Di-管道内径（mm）。5.0.5 管道焊接检验1母材与焊接材料,使用前必须进行查核,确认实物与合格证件相符合方可使用。2施焊前检查坡口型式及加工精度,组对要求、坡口.及坡口两侧表面的清理是否符合焊接工艺要求。3多层焊对层问进行检查,将发现的缺陷消除后方可继续焊接。.4焊后对焊缝进行外观检查,检查之前将妨碍检查的渣皮,飞溅清理干净。外观检查在无损探伤、强度试验及严密性试验之前进行。5角焊缝的外形应平缓过渡,表面不得有裂纹,气孔、夹渣等缺陷,咬肉深度不得大于0.5mm。6管道焊缝的内部质量,按设计文件的规定进行射线照相检验,射线照相检验的方法和质量分级标准,符合现行国家标准现场设备、工业管道焊接工程施工及验收规范的规定。,7. 焊接用的设备和仪器须得到工程师的认可，应符合中国规范(GBJ205-83)钢结构工程施工验收规范。5.0.6 压力试验1管道安装完毕,检验合格后,应进行压力试验。给水、中水管道试验压力为0.8Mpa,自流污水管道采用闭水试验，其他管道压力试验符合下列规定：（1）压力试验以液体为试验介质,当管道的设计压力小于或等于0.6MPa时,也可采用气体为试验介质,并采取有效的安全措施。脆性材料不使用气体进行压力试验。（2）压力试验完毕,不得在管道上进行修补。2压力试验前应具备下列条件：（1）试验范围内的管道安装工程除涂漆，绝热外,已按设计图纸全部完成,安装质量符合有关规定。（2）焊缝及其他待检部位尚未涂漆和绝热。（3）管道上的膨胀节已设置了临时约束装置。按试验的要求,管道已经加固。（4）试验用压力表已经校验。符合压力试验要求的液体或气体已经备齐。待试管道与无关系统已用盲板或采取其他措施隔开。3 液压试验应遵守下列规定：（1）液压试验应使用洁净水，试验前,注液体时应排尽空气，试验时,环境温度不宜低于5,当环境温度低5，应采取防冻措施。（2）当设计无要求时,试验压力应为设计压力的1.5倍。（3）当管道与设备作为一个系统进行试验,管道的试验压力等于或小于设备的试验压力时,应按管道的试验压力进行试验,当管道试验压力大于设备的试验压力,且设备的试验压力不低于管道设计压力的1.15倍时,经建设单位同意可按设备的试验压力进行试验（4）液压试验应缓慢升压,待达到试验压力后,稳压lOmin，再将试验压力降至设计压力,停压30min,以压力不降,无渗漏为剑合格。4 气压试验应遵守下列规定:(1) 管道的试验压力应为设计压力的1.15倍,真空管道的试验压力应为0.2MPa。(2) 试验前必须用空气进行预试验,试验压力宜为0.2MPa。.(3) 试验时,应逐步缓慢增加压力,当压力升到试验压力的50%时,如未发现异状或泄漏,继续按试验压力的10%逐级升压,每级稳压3min,直至试验压力。稳压1Omin,再将压力降至设计-压力,停压时间应根据查漏工作需要而定,以发泡剂检验不泄漏为合格。.5 管道的吹扫与清洗（1）管道压力试验合格后,建设单位应负责组织吹扫或清洗工作,并在吹洗前编制吹洗方案（2）不允许吹洗的设备及管适应与吹洗系统隔离。（3）管道吹洗前,不安装孔板,法兰连接的调节阀、重要阀门、节流阀、安全阀、仪表等，对于焊接的上述阀门和仪表,采取流经客路或卸掉阀头及阀座架保护套等保护措施。（4）吹洗的顺序按主管、支管、疏排管、依次进行，吹洗出的脏物不进入合格的管道。（5）水冲洗 冲洗管道使用洁净水,冲洗不锈钢管时,水中氯离子含量不超过2510-6(25ppm )。冲洗时采用最大流量流速不得低于1.5m/S，排放水引入可靠的排水井式沟中,排放管的截面积.不得小于被冲洗管截面积的60%,排水时,不形成负压。.5.0.7弃方的处理（1）承包人在有弃方的路段开工前至少28天，应提出开挖、调运施工方案报工程师批准。该方案包括挖方及弃方的数量、调运方案、弃方位置及其堆放形式、坡脚加固处理、排水系统的布置以及有关的计划安排等。（2）当弃土场的位置、堆放形式或施工方案等有更改时，必须在更改前不少于14天将更改方案报工程师批准。（3）弃土堆应堆置整齐、稳定，排水畅通，避免对土堆周围的建筑物、排水及其它任何设施产生干扰或损坏，避免对环境造成污染。否则，因此而引起的一切责任，应由承包人自费处理。5.0.8 管道裁截 （1）管道一般不允许裁截，这时可适当调整两检查井间的距离。只有需要满足精确定位要求时，并经工程师同意，待相邻所有管道安装完毕，精确计算了裁截长度后，才能进行裁截。承包人应确定每节管道的长度、角度和形状等。（2）除非工程师特别要求，否则裁截管道端只能与检查井的侧墙连接（3）管道的裁截应由有经验的技工用合宜的机械设备进行裁截，裁截的端部应磨平并打成斜齿，以确保在定位和安装过程中不损伤接口。由于裁截管道引起的剥落、表面划伤必须修复好，裁截后剩下的管道应运出现场，除非经工程师同意，此段管道可用于工程其它地方。5.0.9计量与支付 按本节要求完成的工作，均不另作计量与支付。5.1 管道铺设5.1.2 混凝土管道铺设1.范围本节工作为120、180混凝土管道基础等相关工作,其中包括配料、搅拌混凝土、捣固、养生、材料场内运输等有关的作业；混凝土管铺设，水泥砂浆平（企）接口（120管基）、混凝土管铺设，水泥砂浆平（企）接口（180管基）、混凝土管铺设，钢丝网平（企）接口（120管基）、混凝土管铺设、钢丝网平（企）接口（180管基）、丙型承插式柔性接口RC管、承插管水泥砂浆接口等相关工作。包括排管、下管、调直、找平、槽上搬运等有关作业。工作内容包括：垫层铺筑、混凝土基础浇筑、管道铺设、管道接口、混凝土管座浇筑、预制管枕安装、井壁(墙)凿洞、检测及试验、冲洗消毒或吹扫。2.材料包括混凝土、混凝土管、水泥砂浆、钢丝网等材料均应符合图纸要求和规范规定。3.一般要求1、 开槽达到设计高程后，应会同有关方面验槽后方能进行基础浇筑。2、 在浇筑混凝土平基后浇筑上部管基时，尤其要注意管下混凝土的密实度。3、 管道基础应落在一定承载能力的原状土层上，否则应进行地基处理。4、 管道基础混凝土应采取施工措施避免裂缝。5、 混凝土基础侧向模板应具有一定的强度和刚度，模板安装应缝隙严密，支撑牢固，并符合结构尺寸的要求。6、 平基混凝土抗压强度大于5.0N/2，方可进行安。7、 检查排水沟、土基等项是否符合要求，并应利用平桩外露长度，检查平基厚度是否符合规定。如超过允许误差后，应再次清底，有超挖用垫砂处理至合格。8、 应熟知平基设计厚度，这样才能确定模板的高度与模板间净宽。9、 混凝土入模后，根据平桩找平，插捣拍打密实，厚度大于20cm时，应用平面振捣器振捣密实。10、管道应根据图纸要求进行闭水试验及竣工验收。11、管材必须具有出厂合格证。管材进场后，在下管前应做外观检查（裂缝、缺损、麻面等）。采用水泥砂浆抹带应对管口作凿毛处理。12、管道在铺设前应进行外观和承插口的尺寸的复查，得到工程师的同意后方能施工。4施工要求1、 保证沟槽施工中不得带水作业，必须做好沟槽排水。2、 管道基础应落在一定承载能力的原状土层上，否则应进行地基处理。3、 混凝土基础侧向模板应具有一定的强度和刚度，模板安装应缝隙严密，支撑牢固，并符合结构尺寸的要求。4、 当土方用机械开挖时，保留20cm土应用人工清槽，不得超挖，如若超挖应进行地基处理。超挖及超挖处理的费用由承包人自理，处理方案报工程师批准。5、 浇筑混凝土平基应按下列要求进行：（1） 根据要求检查排水沟、土基等项是否符合要求，并应利用平桩外露长度，检查平基厚度是否符合规定，如超过允许误差后，应再次清底，超挖用垫砂处理至合格。（2） 应熟知使用的管径、平基设计厚度、管座度数、井型，这样才能确定模板的高度与模板间净宽。（3） 混凝土入模后，根据平桩找平，插捣拍打密实，厚度大于20cm时，应用平面振捣器振捣密实。6、 浇筑混凝土管座，在操作时应按照下列要求进行：（1） 管座混凝土一般在接口完成后浇筑。（2） 在浇筑120、180管座混凝土时，管两侧应同时进行，必须振捣密实，并与管身结合严密。（3） 混凝土平基砖砌管座，可用于冬季或特殊地段使用。砂浆应与管身结合严密。7、管道铺设、水泥砂浆接口。(1).管道应在沟底标高、基础标高和基础中心线符合设计要求后方许铺设；(2).管基和检查井室底座一般应在下管前做好，井壁应在稳好管子做好接口后修建；检查井内流槽，应在稳好管子及井壁砌到管顶时，随即修建；(3).铺设在地基上的混凝土管，应根据管子长度量好尺寸，可在下管前挖好枕基坑，预制的应稳好，中心应在同一直线上并应水平，枕基应低于管底10。(4).下管可依管径大小及施工现场的具体情况，分别采用三角架、木架挂钩法、吊链滑车、起重机吊车等方法，但应有一名熟练的人指挥，防止发生安全事故；(5).下管应由两检查井间的一端开始，如铺设承插管，应以承口在前；(6).下管时应缓慢进行，防止绳索折断，下管后应立即拨正找直，拨正时撬棍下应垫以木板，不应直接插在混凝土基础上；(7).稳管前应将管口内外刷洗干净，管径大于600的平口或承插口管道接口应留有10。管径小于600时缝隙，应留出不小于3的对口缝隙；(8).使用套环接口时，应稳好一根管子安装一个套环，注意避免管子互相碰撞；(9).铺设小口径承插管时，在稳好第一节管后，应在承口下垫满灰浆。然后将第二节管插入，挤入管内灰浆应抹平黑口，多余的应清除干净。余下的接口应填打严，或用砂浆抹严；(10).水泥砂浆接口可用平口管、插口管，用于平管者，有水泥砂浆抹带和钢丝网水泥砂浆抹带；(11).钢丝网水泥砂浆抹带，钢丝网规格应符合设计要求，并应无锈，无油垢。钢丝网应按设计要求，并留出搭接长度，事先截好；(12).直径大于600及600的管子的内缝，应用水泥砂浆填实抹平，灰浆不得高出管内壁。管座部分的内缝，应配合灌注混凝土时勾抹，直径600以内的管子，应配合灌注混凝土管座，用麻袋球或其中工具，在管内来回拖动，将流入管内的灰浆拉平；水泥砂浆各种接口的养护，均宜用草袋或草帘履盖，并洒水养护。8、管道铺设、丙型承插式柔性接口RC及承插管水泥砂浆接口。 (1). 承插口管安装，在一般情况下插口插入方面应与水流方向一致，由低点向高点依次安装。(2). 管道接头，除另有规定者外，应采用弹性密封圈柔性接头。公称直径小于DN200mm的平壁管亦可采用插入式粘接接口。(3).橡胶圈接口应遵守下列规定：a.连接前，应先检查胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。b.接口作业时，应先承口（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。c.插口插入承口时，小口径管可用人力，可在管端部设置木挡板，用撬棍将安装的管材沿着对准的轴线徐徐插入承口内，逐节依次安装。公称直径大于DN400mm的管道，可用缆绳系住管材用手搬葫芦等提力工具安装。严禁采用施工机械强行推顶管子插入承口。d.雨季施工应采取防止管材漂浮的措施。可先回填到管顶以上大于一倍管径的高度。当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检查，如出现位移、漂浮、拔口现象，应返工处理。5. 质量检验（1）、管道垫层及基础不得铺筑在淤泥或松填土上；（2）、管道基础应表面平整，两井之间应顺直；（3）、管道基础的允许偏差应符合下表的规定。 管道基础的允许偏差 403-1表序号项目允许偏差检验频率检验方法范围点数1混凝土抗压强度100m1组2垫层中线每侧宽度高程小于设计规定0-1510m10m21挂中心线用尺量每侧计1点用水准仪测量3平基中线每侧宽度高程厚度+1000-15不小于设计规定10m10m10m211挂中心线用尺量每侧计1点用水准仪测量用尺量4管座肩宽肩高+10-52010 m10m22挂中心线用尺量每侧计1点用水准仪测量每侧计1点5蜂窝面积1%两井之间（每侧面）1用尺量蜂窝总面积6. 计量与支付1、 计量各种角度的混凝土基础按井中至井中的中心扣除检查井长度，以延长米计算工程量，每座检查井扣除长度按403-2表中计算.。 表检查井规格扣除长度（m）检查井规格扣除长度（m）7000.4各种矩形井1.01000.7各种矩形井1.2012500.95各种扇形井1.015001.20圆形跌水井1.6020001.70矩形跌水井1.7025002.20阶梯式跌水井按实扣2、 支付按上述规定计量，经工程师验收的列入工程量清单，其统一计量单位将以合同单价支付，此项支付包括材料、劳力、设备、运输等及其他为完成雨水定型管道基础工程所必需的所有费用，是对完成工程的全部偿付。5.1.4 铸铁管铺设1.范围本节工作为承插铸铁管安装、球墨铸铁管安装等相关工作；接口有青铅接口、石棉水泥接口、膨胀水泥接口、胶圈接口、机械接口。包括检查及清扫管材、切管、管道安装、准备接口材料、接口、养护、材料场内运输等有关作业。工作内容包括垫层铺筑、基础浇筑、管道防腐、管道铺设、管道接口、井壁(墙)凿洞、检测及试验、冲洗消毒或吹扫。2.材料 包括垫层、混凝土、水泥砂浆、麻丝、铸铁管、球墨铸铁管、胶圈等材料均应符合图纸要求和规范规定。3.一般要求（1）本工作中所有的管道及管件的材质应符合施工图中指定的要求，均应符合相应的规范的规定。（2）所有的管道，管道接头和阀门在安装前必须彻底清刷干净，应对管道及管件进行外观检查，检查油漆的质量及尺寸偏差，并仔细检查其内外有无损伤，发现任何损伤都要及时报告工程师，按工程师指示的补救方法修复或更换部件(3) 管端及接头端部应用钢刷彻底清刷干净，（4）铸铁管道承插部分不得有粘砂及凸起，其它部分不得有大于2毫米厚的粘砂及5毫米高的凸起。（5）铸铁管道嵌缝材料使用油麻时，应将麻拧成辫填入，其直径约为环形间隙的1.5倍，每圈麻辫互相搭接1015厘米，麻辫应打紧，打好的麻辫深度约为承口总深度的2/3，管道及管件的刚性接口材料采用膨胀性水泥时，其填灰深度为接口深度的1/21/3。4 施工要求（1）管道的铺设施工方法详见给排水管道工程施工及验收规范GB50268-97。（2）管道一般不允许裁截，这时可适当调整两检查井间的距离。只有需要满足精确定位要求时，并经工程师同意，待相邻所有管道安装完毕，精确计算了裁截长度后，才能进行裁截。承包人应确定每节管道的长度、角度和形状等。（3）除非工程师特别要求，否则裁截管道端只能与检查井的侧墙连接（4）管道的裁截应由有经验的技工用合宜的机械设备进行裁截，裁截的端部应磨平并打成斜齿，以确保在定位和安装过程中不损伤接口。由于裁截管道引起的剥落、表面划伤必须修复好，裁截后剩下的管道应运出现场，除非经工程师同意，此段管道可用于工程其它地方。（5）承包人在采购上述管道时，均需由工程师验收合格后方可运至现场，并要求制造商提供有关接口的详细说明及资料给工程师审查。5质量检验 （1）铸铁管及管件如无制造厂的水压试验资料时，使用前应每批抽10%作水压测试，测试压力应按部颁连续铸铁直管及管件(YB427-64)；铸铁直管及管件(YB428-64)规定进行。如有不合格则应逐根检查。测试不仅仅是管道制造商的事，承包人也应同时参与这种测试，在测试结果获得工程式师认可以前，不得将管道从制造厂运至现场。（2）管道的铺设质量检验详见给排水管道工程施工及验收规范GB50268-976计量与支付（1）计量方法详见江苏省建设工程工程量清单计价项目指引等工程量计算规则。（2）按上述规定计量，经工程师验收的列入工程量清单的以下工程细目的工程量，其每一计量单位将以合同单价支付，此项支付包括材料劳力、设备、运输等到及其他为完成，雨水定型管道铺设及接口工程所必需的所有费用，是对完成工程的全部偿付。5.1.5 钢管铺设1 范围本节工作为钢管安装等相关工作。包括切管、坡口、对口、调直、焊接、找坡、找正、安装、材料场内运输等有关作业。工作内容包括垫层铺筑、基础浇筑、管道防腐保温、管道铺设、管道接口、检测及试验、冲洗消毒或吹扫。2 材料包括垫层、钢管、接口等材料均应符合图纸要求和规范规定。3一般要求（1）本工作中所有的管道及管件的材质应符合施工图中指定的要求，均应符合相应的规范的规定。（2）所有的管道，管道接头和阀门在安装前必须彻底清刷干净，应对管道及管件进行外观检查，检查油漆的质量及尺寸偏差，并仔细检查其内外有无损伤，发现任何损伤都要及时报告工程师，按工程师指示的补救方法修复或更换部件(3) 管端及接头端部应用钢刷彻底清刷干净，（4）钢管除安装阀门处或有特殊要求处需采用法兰盘或螺纹接口外，所有钢管的接口应采用焊接。焊接应满足有关焊接规范的要求。（5）承包人在采购上述管道时，均需由工程师验收合格后方可运至现场，并要求制造商提供有关接口的详细说明及资料给工程师审查。4 施工要求管道的铺设施工方法详见给排水管道工程施工及验收规范GB50268-97。5质量检验管道的铺设质量检验详见给排水管道工程施工及验收规范GB50268-976 计量与支付（1）计量方法详见江苏省建设工程工程量清单计价项目指引等工程量计算规则。（2）按上述规定计量，经工程师验收的列入工程量清单的以下工程细目的工程量，其每一计量单位将以合同单价支付，此项支付包括材料劳力、设备、运输等到及其他为完成，雨水定型管道铺设及接口工程所必需的所有费用，是对完成工程的全部偿付。5.1.6 塑料管道铺设1. UPVC管及UPVC加筋管（1）范围本节工作为UPVC管及UPVC加筋管安装等相关工作。包括挂线、清扫基座、铺管、接口、材料场内运输等有关作业。工作内容包括垫层铺筑、基础浇筑、管道防腐、管道铺设、探测线敷设、管道接口、检测及试验、井壁(墙)凿洞、冲洗消毒或吹扫。（2）材料包括垫层、钢管、接口等材料均应符合图纸要求和规范规定。（3）一般规定a) 管道应敷设在原状土地基或径开槽后处理回填密实的地层上，当管道在车行道下时、管顶覆土厚度不得小于0.7m;b) 管道应直线敷设,遇到特殊情况利用柔性接口折线敷设时,相邻两节管纵轴线的允许转角应由管材制造厂提供,在一般情况下,平壁管不宜大于1。，异形壁管不得大于2。；c) UPVC管排水管道工程可同槽施工，但应符合一般排水管道同槽敷设设计，施工的有关规定；d) UPVC管道穿越铁路，高等级道路路堤及构筑物等障碍物时，应设置钢筋混凝土、钢、铸铁等到材料制作的保护套管。套管内径应大于UPVC管外径300。套管设计应按路堤的有关规定执行；e) UPVC管道基础的埋深低于建（构）筑物基础底面时，管道不得敷设在建（构）筑物基础下地基扩散角受压区范围内；f) 管道施工的如遇其中问题，应按现行国家标准给水排水管道工程施工及验收规范GB50268及本地区排水管道技术规程中有关规定执行。(4) 施工要求a.管道安装可采用人工安装。槽深小于1.5m时可由人工抬管入槽，槽深大于1.5m或管径大于公称直径DN400mm时，可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。混合槽或支撑槽，可采用从槽的一端集中下管，在槽底将管材运送到位。b.承插口管安装，在一般情况下插口插入方面应与水流方向一致，由低点向高点依次安装。c.调整管材长短时可用手锯切割，断面应垂直平整，不应有损坏。d.管道接头，除另有规定者外，应采用弹性密封圈柔性接头。公称直径小于DN200mm的平壁管亦可采用插入式粘接接口。e.橡胶圈接口应遵守下列规定：1).连接前，应先检查胶圈是否配套完好，确认胶圈安放位置及插口应插入承口的深度。2)接口作业时，应先承口（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，并在承口内工作面涂上润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。3).插口插入承口时，小口径管可用人力，可在管端部设置木挡板，用撬棍将安装的管材沿着对准的轴线徐徐插入承口内，逐节依次安装。公称直径大于DN400mm的管道，可用缆绳系住管材用手搬葫芦等提力工具安装。严禁采用施工机械强行推顶管子插入承口。4).雨季施工应采取防止管材漂浮的措施。可先回填到管顶以上大于一倍管径的高度。当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检查，如出现位移、漂浮、拔口现象，应返工处理。(5) 质量检验a.安管1).管道必须垫稳，管底坡度不得倒流水，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物；2).安管允许偏差应符合下表的规定序 号项 目允许偏差检验频率检验方法范围点数1中线位移15两井之间2挂中心线用尺量2管内底高程D100010两井之间2用水准仪测量D100015两井之间2用水准仪测量倒虹吸管30每道直管4用水准仪测量3相邻管内底错口D10003两井之间3用尺量D10005两井之间3用尺量b.接口1)承插口或企口多种接口应平直，环形间隙应均匀，灰口应整齐、密实、饱满不得有裂缝，空鼓等现象；2)抹带接口应表面平整密实，不得有间断和裂缝、空鼓等到现象；3).抹带接口允许偏差应符合下表规定。序 号项 目允许偏差检验频率检验方法范围点数1宽度+50两井之间2用尺量2厚度+50两井之间2用水准仪测量(6) 计量与支付a.计量除检查井长度，以延长米计算工程量。缸瓦管铺设按井中至井中的中心扣除检查井长度，以延长米计算工程量，每座检查井扣除长度按下表计算检查井规格扣除长度（m）检查井规格扣除长度（m）7000.4各种矩形井1.01000.7各种矩形井1.2012500.95各种扇形井1.015001.20圆形跌水井1.6020001.70矩形跌水井1.7025002.20阶梯式跌水井按实扣b.支付按上述规定计量，经工程师验收的列入工程量清单的以下工程细目的工程量，其每一计量单位将以合同单价支付，此项支付包括材料劳力、设备、运输等到及其他为完成，雨水定型管道铺设及接口工程所必需的所有费用，是对完成工程的全部偿付。2.高密度聚乙烯管（HDPE）（1）范围本节工作为高密度聚乙烯管（HDPE）安装等相关工作。包括挂线、清扫基座、铺管、接口、材料场内运输等有关作业。工作内容包括垫层铺筑、基础浇筑、管道防腐、管道铺设、探测线敷设、管道接口、检及试验、井壁(墙)凿洞、冲洗消毒或吹扫。（2）材料a.包括垫层、钢管、接口等材料均应符合图纸要求和规范规定。b.使用中应尽量避免阳光长期照射c.管道连接材料如热收缩套、热收缩带、电热熔带的外观质量及尺寸应符合现行国家产品标准的质量要求。d.物理机械性能应符合下表的规定管道材料的物理机械性能名称短期（分钟）长期（年）弹性模量(MPa)800150极限弯曲拉伸应力(MPa)169.6极限弯曲压缩应力(MPa)19.212.8横向系数10.38密度(KN/m3)9.54e.缠绕管的环向弯曲刚度应根据管道承受外压荷载的条件选用。管道位于车行道下，对于一般地基，管材的环向弯曲刚度不宜小于4KN/m2,对于软土基，缠绕管的环向弯曲刚度不宜小于8KN/m2。（3）一般要求a.管道装卸1)高密度聚乙烯管HDPE主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。2)管道装卸时应采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分之一处，以保持管道稳定。3)在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供货方联系，以便妥善处理。b.管道运输1)短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。2)直径DN1000mm时，不宜叠放运输，小管径管道若采用叠放运输时，应将管道保持稳定，管道之间适当留有缝隙，以防管道发生滑动。3)上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运榆工具上，防止滚动和碰撞。c.管道出场检验1)管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。2)如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应商。进行检查，分析原因并做出鉴定，以便及时妥善处理。d.管道存放1)当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。2)不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。3)HDPE管最高使用温度为45，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。4)管道存放过程中，应严格做好防水措施，严禁在管道附近有长期明火。e.管道铺设）缠绕管与其他管道同槽平行敷设时，宜沿槽布置；上下平行敷设时，不得敷设在热水或蒸汽管的上面，且平面位置应错开。）缠绕管不得在堆积易燃易爆材料的场地下面穿越。）缠绕管应敷设在原状土地基或经开槽后处理回填密实的地基上。当管道在车行道下时，管顶覆土不小于0.7m。）缠绕管排水管道工程可同槽施工，但应符合一般排水管道同槽敷设设计、施工的有关规定。）缠绕管穿超铁路 高等级道路路堤及构筑物等障碍物时，应设置钢筋混凝土 、钢、铸铁等材料制作的保护套管。套管内径应大于缠绕管外径300mm。套管设计应按相应的有关规定。）地下水位高于开挖沟槽槽底高程的地区，地下水位应降至槽底最低点以下0.5m。管道在安装回填的全部过程中，槽底不得积水、泡槽或受冻。必须在工程已不受地下水影响或满足基础强度和管道抗浮时才可停止降低地下水。）管道施工的测量 降水开槽沟槽支撑和管道交叉处理等技术要求，应按现行国家标准给水排水管道施工及验收规范GB50268-97及本地区排水管道技术规程中有关规定执行。（）施工要求a.管道基础一般采用砂砾垫层基础。对一般土质，基底可铺设一层厚度H。为0.1m的粗砂基础；对软土地基，且槽底处在地下水位以下时，宜铺垫厚度H。不小于0.2m的砂砾基础；宜分二层铺设，下层用粒径为5-40mm的碎石，上层铺粗砂，厚度不小于0.05m，或者，管道基础应按设计要求铺设，基础厚度不得小于设计规定。基础各部位密实度应符合有关规程要求。具体按苏JG/T005-2002.b.管道基础支承角应根据基础地质条件、管道埋深、地下水位等设计确定。可按有关标准采用。c.管道基础在承插接口部位的凹槽，宜在铺设管道时随铺随挖。凹槽长度、宽度和深度可按管道承口尺寸确定，在接口完成后，立即用砂回填密实。d.管道基础应根据地质条件确定，对地基松软或不均匀沉降地段，管道基础或地基应采取加固措施。e.下管过程中，严禁将管子从上往下滚放，应防止块石等重物撞击管身。f.管道连接就位后应复测设计标高及设计中心线，管道位置偏差应控制在设计允许的误差范围内。g.缠绕管连接采用电熔套连接或热收缩套连接。管道与其他材质的管道连接时，采用检查井或专用法兰连接。电熔套连接时，应首先清除承插口封接面的垢，并检查焊线是否完好，对接时先用卡具在承口外压紧，然后根据管道的型号设定电流及时间。h.缠绕管不同连接形式应采用对应的专用连接机具。管道连接结束后，应进行接头外观质量检验。 i.管道施工1)HDPE管要求安装于稳定地层，回填材料、回填工艺及压实方法应符合有关规定。对于过湿土、淤泥土、膨胀土、湿陷性黄土或有地下水等情况，应按相应规范处理。2)HDPE管在安装埋没时，应符合管土共同作用的设计要求，其上部荷裁由管道及周围填土共同承担。3)保证管土共同作用的关键条件是：一、沟壁的稳定和坚实程度；二、回填土选择和回填密实度；三、管顶回填土的夯实程度；四、管胁部回填土的宽度。4)管道安装埋设前，一般具备如下资料：设计文件及施工图；管线工程地质和水文地质资料；沿线原有地下管道和其它障碍物的准确资料；管区填土材料分布、材质及储量。依照设计要求和国家有关标准执行。j.管道密封性检验1）管道密封性检验以相邻两检查并间的管道为一分段。管道密封性检验应在管区填土完成后进行。2）管道密封性试验采用闭气检验方法和检验标准。可参照混凝土排水管道工程闭气检验标准（CECS19:90）。k.管道变形检验1） 道变形检验应在管道覆土夯实完成后进行，且边施工边检测。一施工变形即短期压扁率的检测数量，一般应遵守下规定：(a).每施工段最初50米不少于三处，在测量点管轴垂直断面测垂直和水平直径。(b).相同条件下，每100米不少于三处，取起点、中间点和终点附近。(c).在地质条件改变、填土材质、压实工艺变化、管径改变情况发生时，应重复本条a项检测内容。二.允许短期(24小时)压扁率。HDPE大径塑管施工变形实测值其短期压扁率不得大于4%。(操作时要注意测量在电熔接之后。在被测部位做标记，且分别测量并记录回填前后管径实测值。)2)管道变形过大的处理规定管道施工变形，其短期压扁率超过4%者，均属施工形过大范围，应按下列规定处理：(a).管道施工变形，其短期(24小时)压扁率局部大于4%时，可挖除管区填土，校正后重新填筑。(b).管道施工变形，其短期(24小时)压扁率90%以上大于4%者，应更换管道。根据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。下管时要采用可靠的软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时注意按厂家提供的管段编号顺序下管。l.管道电熔接(a)放入沟槽的管道，拆除管子承插口气垫膜，进行清洗。将管道支撑环推入，用无毛的棉布蘸95%的酒精擦拭管道承插口，管子连接面必须保持洁净、干燥。熔接时气温不得低于5。否则需采取预热或保温措施。(b)管道在垫板上对正后，将管道插口端做插入深度标记，检查插入深度标记不得少于100mm，然后将插口顶入（或拉入）承口内，插口。承插口应连接紧密，两管段连接处承插口连接间隙最大允许距离为58mm。管道直径大于DN800时，需用支撑环撑紧，支撑环应放置在管子承口内靠近电熔接的地方。(c).管道插接完成后，将夹紧带放置于承口环槽部位，无环槽时，夹紧带放置于距管端40mm处，然后用夹紧工具夹紧至承插口无间隙，搬直领埋电熔丝接头，插入电熔封接机连接器上，用螺检紧固。通电熔接，通电时要特别注意的是连接电缆不能受力，以防短路。通电时间根据管径大小相应设定。(通电时间见表1)。通电完成后，取走电熔接设备，让管子连接处自然冷却。自然冷却期间，保审夹紧带和支撑环，不得移动管道。(d).只有表面温度低
