在安装、使用产品前请仔细阅读产品说明书

产品使用说明书

KGE42型风门开闭传感器
(普通型)

执行标准： Q/MAS 18-2005
版 本 号： Ver1.0
出版日期： 2005.04.06

重庆梅安森科技发展有限责任公司

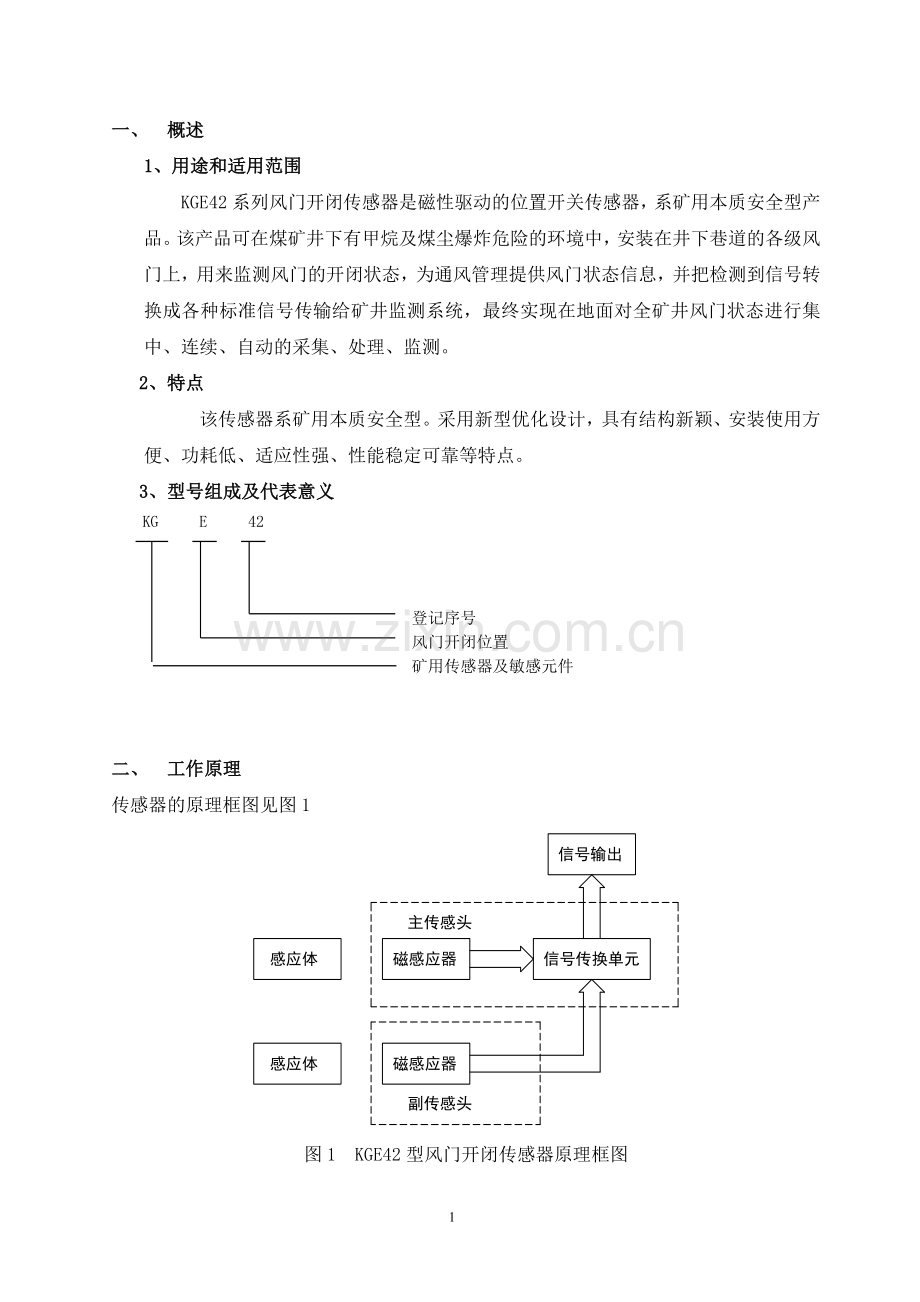

一、 概述
1、用途和适用范围
KGE42系列风门开闭传感器是磁性驱动的位置开关传感器，系矿用本质安全型产品。该产品可在煤矿井下有甲烷及煤尘爆炸危险的环境中，安装在井下巷道的各级风门上，用来监测风门的开闭状态，为通风管理提供风门状态信息，并把检测到信号转换成各种标准信号传输给矿井监测系统，最终实现在地面对全矿井风门状态进行集中、连续、自动的采集、处理、监测。
2、特点
该传感器系矿用本质安全型。采用新型优化设计，具有结构新颖、安装使用方便、功耗低、适应性强、性能稳定可靠等特点。
3、型号组成及代表意义
KG E 42

登记序号
风门开闭位置
矿用传感器及敏感元件

二、 工作原理
传感器的原理框图见图1

图1 KGE42型风门开闭传感器原理框图
KGE42系列风门传感器利用磁场感应测试原理，它将触发磁铁装在风门上，把开关组件安装在对应的门框上。风门开闭时产生电信号，经信号变换、信号输出等环节，将风门开／闭信号送至分站或其它信号传输设备，再远传至地面中心站进行存储、显示或控制，从而实现对设备的集中连续监测监控；并能发出语音信号，警示用户风门开闭状态。

三、 技术特征
1、使用条件
环境温度： 0℃～+40℃；
相对湿度： ≤95%（＋25℃）；
大气压力： 80～106kPa；
适用环境： 煤矿井下有爆炸危险的场所。
2、主要技术指标
工作电压： +12VDC～24VDC；
工作方式： 直接固定在风门和门框上；
输出信号型式： A： 1mA/5mA制式(二线传输)；
B： 0mA/5mA制式(二线传输)；
C： 触点制式(二线传输)；
用户在选用时可提出具体配接信号要求。
防爆类型：矿用本质安全型，标志为“ExibI”；
防护等级：IP54；
运行显示：主、副风门均开时——红灯亮，输出1mA电流信号
主、副风门两个或其中一个处于闭合时——黄灯亮，输出5mA电流信号
输出信号传输距离：≥2Km ；

四、结构和安装
1、结构特点
　　 该传感器采用本质安全型结构，使用时只要将传感器直接安装在风门和门框上即可，安装、使用、调整都十分方便。现场使用时，一般不需要调整。

2、安装
将本安电源及输出信号与系统电源及信号输入口对应接线正确，将磁体安装在风门上，传感器装在门框上即可正常工作。不同监测系统的接法如下：
监测系统分站
风门同时开状态
其中一个风门关状态
可选类型
接线制式
KJ73、KJ90、KJ91等
1mA(红灯亮)
5mA(黄灯亮)
普通1/5mA型（单、双门）
2线制
KJ66、KJ95
触点开
触点闭
触点型（单、双门）
2线制

0mA
5mA(黄灯亮)
普通0/5mA型（单、双门）
2线制

2.1 普通1/5mA（0/5mA）型:

主风门感应头：红线（1脚）、白线（3脚）为1/5mA信号输出，可不分正负；蓝线（2脚）接副感应头的2脚、绿线（4脚）接副感应头的4脚。
副风门感应头接线方式：1脚、3脚空；蓝线（2脚）接主感应头的2脚、绿线（4脚）接主感应头的4脚。
如是单风门，则只用主感应头。

2.2 触点型:

感应头接线方式：1脚、3脚空；蓝线（2脚）并联后输出、绿线（4脚）并联后输出。
如是单风门，则只用一个。

2.5 感应头的识别

“0”0/5mA型，用于普通主风门 “1”1/5mA型，用于普通主风门 “3”型，用于普通副风门、智能、非智能
2.6 感应头和感应体的安装
感应体装在门上、感应头装在正对感应体的门框上。

传感器的接线使用产品配套的电缆，延长距离时须使用本安接线盒再配接适宜的矿用信号电缆。连接插头时先将插头缺口对插座上的凸棱，插紧后上好锁紧环即可。
五、操作使用
传感器安装好后，检验分站及地面中心站的显示状态是否与被控设备状态相符。
六、典型故障判断及处理：
序号
故障现象
原因
排除方法
1
分站接收不到信号或参数超差
A. 传输阻抗太大
B. 传输距离太远
A. 传输电缆的线径太小更换电缆
B. 缩短传输距离
七、维护及保养
1、使用及安装维护人员在使用前应详细阅读使用说明书，使用中应防止非专业人员移动或拨弄传感器。
2、传感器在安装使用中，应尽量避开强磁场的干扰，避免碰撞。
3、严禁在井下打开传感器后盖。

八、运输及贮存
传感器在运输过程中须包装完好，避免雨雪直接淋袭，可适于公路、铁路、航空、水路运输。
传感器应存放在通风良好，无腐蚀性气体的库房内。
九、装箱清单：
双门普通1/5mA型
主感应头“1” 1台
感应头“3” 1台
感应体 2块
四芯单头电缆 2根
说明书 1本
单门普通1/5mA型
主感应头“1” 1台
感应体 1块
四芯单头电缆 1根
说明书 1本
双门触点型
感应头 “3” 2台
感应体 2块
四芯单头电缆 2根
说明书 1本
单门触点型
感应头 “3” 1台
感应体 1块
四芯单头电缆 1根
说明书 1本
双门普通0/5mA型
主感应头“0” 1台
感应头“3” 1台
感应体 2块
四芯单头电缆 2根
说明书 1本
单门普通0/5mA型
主感应头“0” 1台
感应体 1块
四芯单头电缆 1根
说明书 1本

十、其它
产品执行标准：Q/MAS 18-2005
防爆合格证号： 32006025
安全标志准用证号： 20061812

生产单位：重庆梅安森科技发展有限责任公司
地 址：重庆二郎科技新城创业路105号高科创业园C区6楼
邮 编：400039
联系电话：[phone]
传 真: (023) 6868465683
