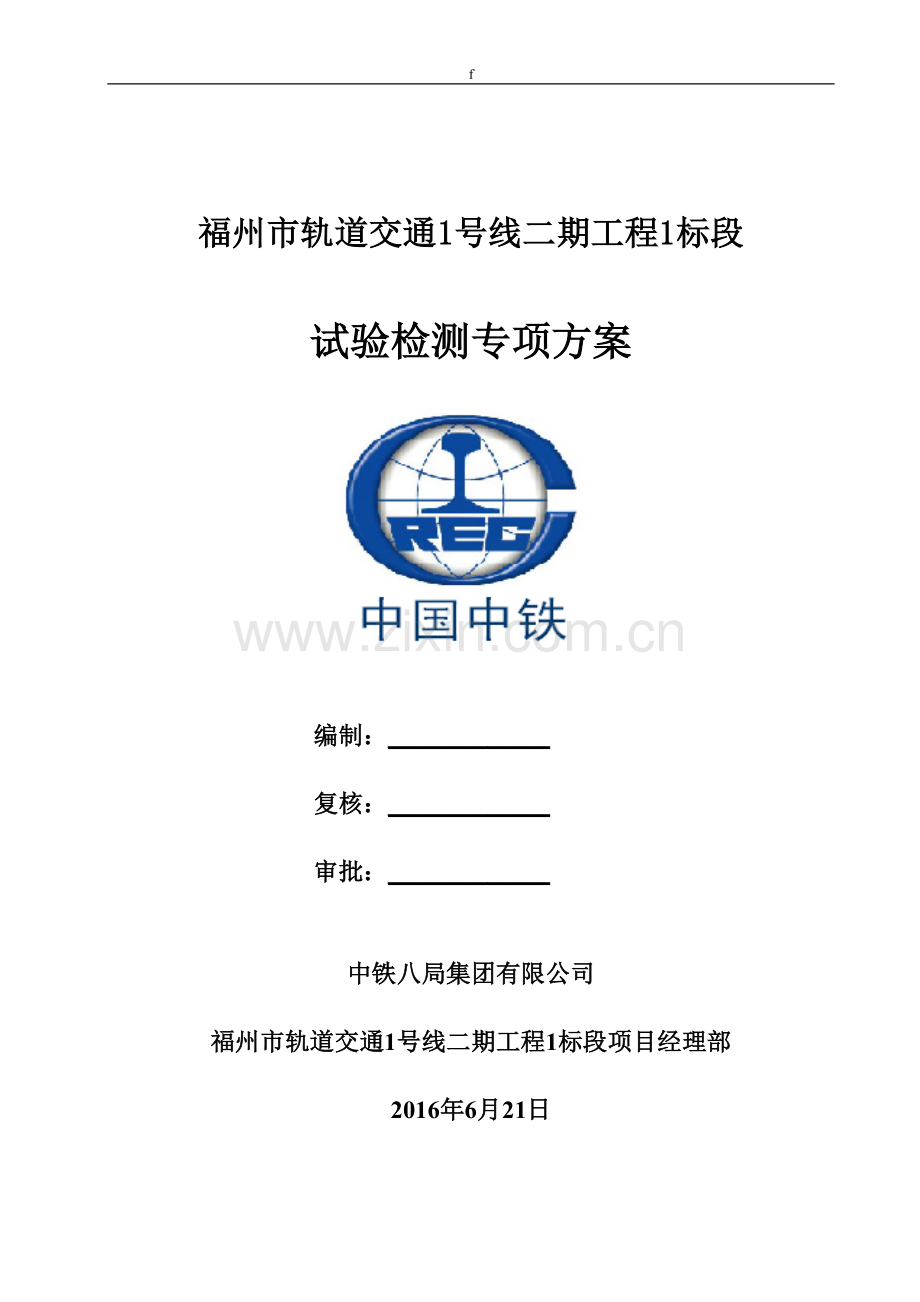

福州市轨道交通1号线二期工程1标段

试验检测专项方案

编制：_____________

复核：_____________

审批：_____________

中铁八局集团有限公司

福州市轨道交通1号线二期工程1标段项目经理部

2016年6月21日

福州市轨道交通1号线二期工程1标段
目录
1、工程概况 1
1.1 安平站简介 1
1.2区间简介 1
2、编制依据 1
2.1 依据规范 1
3、工程结构设计 3
4、车站主要工程数量 3
4.1混凝土等级、部位、数量 3
5、试验人员岗位职责 4
5.1试验室主任质量职责 4
5.2 检测试验人员岗位职责 5
6、试验检测体系 5
6.1 委外检测 5
6.2人员配置 5
6.3资质证明 6
7、试验检测方案 6
8、试验检测要求 6
9、混凝土配合比管理 7
10、混凝土试件管理 7
11、试验检测 8
11.1 水泥 8
11.2 粉煤灰 8
11.3 砂 8
11.4 碎石 9
11.5 矿粉 9
11.6 混凝土外加剂（高效减水剂） 9
11.7 混凝土膨胀剂 9
11.8混凝土拌合水 10
11.9 钢筋材料检测 10
11.10 钢筋接头 10
1.电弧焊接头 10
2.钢筋机械连接接头 10
11.11 防水材料检测 11
1.防水卷材 11
2.高分子防水材料 11
3.自粘橡胶沥青防水卷材 11
4.自粘聚合物改性沥青聚酯胎防水卷材 11
5. SBS弹性体改性沥青防水卷材 12
6.遇水膨胀止水条(腻子类) 12
7.遇水膨胀止水条(橡胶类) 12
8.单组分聚氨酯防水涂料 12
9.水泥基结晶防水涂料 12
10.(钢边)橡胶止水带 13
11.遇水膨胀止水胶 13
12.橡胶弹性密封垫 13
13.丁睛软木橡胶垫 13
12、商品混凝土管理与检测 14
12.1明挖法施工混凝土 14
12.2结构防水混凝土 14
12.3喷射混凝土 15
13、混凝土预制构件检测 15
14、建筑工程实体检测 15
14.1 混凝土主体结构检测 15
15、试验仪器及设备管理 16
15.1 标养室 16
15.2 仪器设备 16
16、混凝土标养室温湿度自控仪操作规程 16
17、取样、外委试验管理 17
17.1 取样、送检管理制度 17
17.2 外委试验管理制度 18
18、原材料质量控制 18
18.1 原材料质量控制 18
18.2 混凝土及浆砌工程 19
18.3 钢筋质量控制 19
18.4 钢筋焊接 19
19、检测工作流程图 21
19.1.材料检测流程图 21
19.2工序检测流程图 22
19.3混凝土配合比报审流程图 23
19.4现场混凝土检测流程图 24

1、工程概况
1.1 安平站简介
安平站(原湖际站)为1号线二期工程起点站，本站施工设计有效中心里程为SK25+850.500，起点里程为SK25+710.515，终点里程为SK25+926.398，基坑长209.75m。车站位于福州市三江口片区，沿螺城路路中设置，为地下2层岛式车站的形式。车站西北侧和西南侧为两小山包，东北侧与东南侧为菜地。东西方向螺城路规划宽度为50米，南北向规划路宽度为24米。站位周边用地规划西北侧、西南侧用地为绿化用地为主，并配套有体育用地，东北侧为居住用地，东南侧以商住用地为主。
1.2区间简介
本区间起止里程为：SK24+876.828(XK24+876.828)～SK25+710.51（XK25+710.515），区间隧道全长约830m,全部采用盾构法施工，两台盾构在福州火车南站分体始发，设计管片内径为5500mm，每环管片宽度为1.2m，管片厚350mm，管片外径为6200mm。区间线路出福州火车南站站后，下穿规划南湖后到达位于规划螺城路的安平站，目前周边现状用地为农田及2至3层民建用房。区间设有2段平面曲线，曲线半径分别为400、400m，线间距从16.85m变化到13.5m；纵断面为V字坡，最大纵坡16.5‰，最小纵坡5‰。盾构段隧道覆土最大厚度17m，盾构段最小覆土厚度7.7m。在SK25+454.616（XK25+447.131）处设置一处联络通道（兼房站），位置在直线段，线间距12m，联络通道上覆土层厚度约11m，采用矿山法施工。该区间线路主要在规划南湖和规划螺城路下穿，地下管线较少，上行线在SK25+570～SK25+595段下穿安平村民房。1.32#车站位于33大道与中路交叉口下方，车站垂直33大道东西向布置。车站主体为地下二层岛式（12m）车站，其中地下一层为站厅层，地下二层为站台层。车站总长276.1m，标准段总宽20.9m，站台计算长度120m。车站主体为明挖法施工。车站总建筑面积为13911.96㎡;主体建筑面积10873.68㎡，车站附属建筑面积为3038.28㎡。
2、编制依据
2.1 依据规范
GB175-2007《通用硅酸盐水泥》
GB/T1596-2005《用于水泥和混凝土中的粉煤灰》
JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》
GB/T 14684-2011《建设用砂》
JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》
GB/T 14685-2011《建设用石》
GB8076-2008《混凝土外加剂》
GB 23439-2009《混凝土膨胀剂》
JGJ63-2006《混凝土用水标准》
JGJ18—2012《钢筋焊接及验收规程》
JGJ107—2010《钢筋机械连接通用技术规程》
GB18173.1-2006《高分子防水材料第1部分：片材》
GB 23441-2009 《自粘聚合物改性沥青防水卷材》
GB 18242-2000 《弹性体改性沥青防水卷材》
GB18173.3-2002《高分子防水材料第1部分遇水膨胀橡胶》
GB 50208-2011《地下防水工程质量验收规范》
GB/T 19250-2003《聚氨酯防水涂料》
GB18445-2012《水泥基渗透结晶型防水材料》
GB18173.2-2000《高分子防水材料第2部分止水带》
GB 50208-2011《地下防水工程质量验收规范》
JG/T 312-2011《遇水膨胀止水胶》
GB 50208-2011《地下防水工程质量验收规范》
GB 50208-2011 《地下防水工程质量验收规范》
GB/T 18173.3-2002《高分子防水材料第3部分遇水膨胀橡胶》
GB 50299-2003 《地下铁道工程施工及验收规范》
GB 50299-2003 《地下铁道工程施工及验收规范》
GBJ50086-2001 《锚杆喷射混凝土技术规范》
GB/T 50081-2002《普通混凝土力学性能试验方法标准》
GB/T 50123-1999《土工试验方法标准》
CJJ1-2008 《城镇政道路工程施工与质量验收规范》
JTG E51-2009 《公路工程无机结合料稳定材料试验规程》
GB50204-2002 《混凝土结构工程施工质量验收规范》
JGJ/T23-2011 《回弹法检测混凝土抗压强度技术规程》
JGJ/T 152-2008《混凝土中钢筋检测技术规程》
GB50204-2002 《混凝土结构工程施工质量验收规范》
3、工程结构设计
3.1结构设计使用期限为100年。
3.2结构安全等级为一级。
3.3抗震设防烈度为7度，结构抗震等级为三级。
3.4车站结构人防设计按甲类工程，防护抗力等级按核6级、常6级防护标准及防化按丁级的技术要求设防。
3.5车站主体结构耐火等级为一级。
3.6车站防水等级为一级。
3.7最大裂缝宽度允许值，迎土面干湿交替环境为0.2mm，其余均为0.3mm，裂缝验算时采用准永久组合值。
3.8车站结构以混凝土自防水为主，同时考虑地下水的侵蚀性，顶板（梁）、底板（梁）、内衬墙等迎水结构混凝土抗渗等级:埋深﹤20m时，抗渗等级为P8,20m﹤埋深﹤30m时，抗渗等级为P10，耐蚀系数不得小于0.8。
3.9地下车站的防水结构设计遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理”的原则。以结构自防水为主，附加外防水为辅，关键在于处理好施工缝、变形缝的防水。地下车站、出入口通道和机电设备集中区段的防水等级为一级，不允许渗水，结构表面无湿渍，车站的风道、风井的防水等级为二级，顶部不允许滴漏，其它不允许漏水。
4、车站主要工程数量
4.1混凝土等级、部位、数量
等级
部位
m³
C15素混凝土
盾构井端头加固
110.73
C20细石混凝土
防水层
16754.83
C20早强混凝土
垫层
2292.86
C25混凝土
喷射混凝土初期支护
17763.63
斜面喷射混凝土初期支护
桩间喷射混凝土
回填混凝土
垂直面喷射混凝土支护
C30混凝土
挡土墙、顶梁圈
369.76
C30细石混凝土
预制混凝土盖板
331.56
C35混凝土
混凝土中层板
3539.21
混凝土现浇站台、楼梯、中隔板
电梯电缆井壁、结构风道
混凝土现浇站台
C35混凝土抗渗等级:≥P8
盾构洞口环梁、基础梁
15997.88
混凝土顶板
混凝土内衬墙
混凝土底板
C35细石混凝土
回填混凝土
482.46
C40微膨胀混凝土
混凝土中层板〔后浇板）
164
C40微膨胀混凝土
抗渗等级:≥P8
混凝土顶板（后浇板）
365.1
C50混凝土
截面矩形、混凝土柱
327.87
5、试验人员岗位职责
5.1试验室主任质量职责
1、对地铁工程的试验工作全面负责，组织完成工程要求的各项检测及管理工作。
2、负责试验工作安排、监督检查，提出节约成本，提高工程质量及管理水平，技术推选的意见和建议。
3、及时对工程完成量、质量、成本、技术应用等情况进行统计总结、分析、并向公司报送统计结果、报表、工作计划和工作总结。
4、负责委外检测工作，确保现场施工生产不受影响。
5、做好试验（取样）人员、仪器设备、标准规范资料和检测环境的调配和建设，建立并做好各类试验台帐的管理工作；负责仪器设备购置、报废、报停申请。
6、参加工地调查，施工质量检查及事故分析；组织完成上级安排的技术推选项目中的有关试验工作。
7、编制本项目试验检测方案并报监理审批。
8、完成领导交办的其它工作。
5.2 检测试验人员岗位职责
1、在主任领导下，对本人的工作质量负责。
2、掌握产品标准和施工规范、验标等对工程质量标准、检测项目及其频率、方法的要求，熟悉各种产品、半成品的取样方法。
3、严格按试验规程操作，在保证质量的前提下，试验送检工作及时，不得借故拖延。
4、检测结论未经主任同意不得随意告诉他人。
5、掌握测试仪器设备工作原理、技术指标、操作规程及维护知识，发现仪器设备异常时，立即报告主任采取措施，并在仪器设备档案中详细记录，不得使仪器设备带病工作。
6、根据安排深入施工现场，严格按规定进行施工控制和质量检测，及时作好施工日志和有关原始资料的收集保管，并及时作好信息传递。
7、坚持原则，廉洁奉公，实事求是，工作善于研究，有安全、卫生、时间、节约观念并作到事后及时分析、总结、汇报。
8、完成领导交办的其它工作。
6、试验检测体系
6.1 委外检测
福州地铁一号线01标段委外检测选定委托福建省博海工程技术有限公司，该检测单位具备以下条件：建筑见证检测单位营业执照，福建省建设工程质量检测机构资质证书，公路水运工程试验检测机构等级证书，检验检测机构资质认定证书，通过了国家计量认证、国家试验室认可单位。符合业主和监理单位的要求，具备承担我标段试验检测任务的能力，目前我单位已与福建省博海工程技术有限公司签定了试验检测合同（待公司审批通过），就上报业主及监理单位审批，其检测资质及检测项目可以满足本工程的试验检测的需要。
6.2人员配置
根据质量保证体系建立完善的试验检测管理制度，按照招标文件和合同的要求，配备具有从业资格的，一定数量的试验人员，试验室配备1名试验人员，根据工作情况人员不足随时可以增加。

6.3资质证明

7、试验检测方案
7.1 根据质量保证体系建立建全现场质量检测制度。
7.2 根据设计文件、技术条件、制定相应的送检请检制度。
7.3 建立试验台帐、完整、准确记录送检请检试验检测结果。
7.4 选择福建博海工程技术有限公司对本工程质量检测的工作。
7.5按照统一的检测标准、方法和频率对本工程实体质量和工程材料质量进行检测。
7.6建立不合格检测台帐，对监理、检测中心抽检不合格的材料通过监理指令提出处理意见，并对处理结果进行检查核实。
8、试验检测要求
8.1 任何单位和个人不得明示或者暗示试验检测机构出具虚假试验检测报告，不得篡改或者伪造试验检测报告。
8.2 试验检测机构和试验检测人员不得从事与本工程建设有关的建筑材料、配构件和设备的生产、销售，不得以其名义推荐或者监制、监销建筑材料、构配件和设备。
8.3 试验检测机构应当按照工程建设标准和国家、省、市有关规定、规范进行试验检测，在试验检测过程中发现有涉及结构安全性能检测结果的不合格情况，应当及时向监理单位报告。
8.4 当第三方见证检测单位出具报告的结果与施工单位委托的检测机构出具报告的结果不一致时，原则上以第三方见证检测单位出具的结果为准。
9、混凝土配合比管理
商品混凝土公司根据我施工方提出的相关技术要求进行混凝土配合比试配计算，预先提报混凝土配合比报告书，经监理审核批准后，由施工方、监理单位见证下进行混凝土委外验证，混凝土验证结果经我施工方确认后报总监审批，然后由监理单位报至业主（有必要情况下），要求第三方见证检测单位进行配合比验证检测，检测合格后，通知施工单位。
10、混凝土试件管理
10.1 在混凝土浇筑过程中，需对混凝土进行抗压或者抗渗的试块制作，制作前需对混凝土的坍落度进行检测，在坍落度符合要求的情况下才成型试块，若混凝土坍落度不符合要求，需向监理反应，或者直接汇报领导作出相应措施。在成型试块时，需监理见证，且施工方需要同时成型平行试验的试块，试件成型的全过程需在规范要求下规范制作，送入养护室进行养护。
10.2 同时在需要施工方进行同养试块的制作时，应督促施工方成型同样试块，并且根据同样试块的相关规范，定期不定期检查施工方同样试块的防止，是否符合同养试块的摆放要求。
10.3对于养护室的检查也是混凝土质量控制的一个关键点，现场养护室的温湿度需符合规范要求，当温湿度无法达到规定要求时，因及时进行检修，以免影响混凝土的试压强度，导致混凝土试块的强度无法形成代性。
10.4 对于到期的混凝土试件因及时进行送检。
10.5混凝土试件应在混凝土的浇筑地点随机抽样制作。
10.6对于施工方抗压强度试件，每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于1次；每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于1次；当连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于1次；每次取样应至少留置一组。混凝土抗渗等级试件的取样与数量，施工单位每500m3同配合比、同施工工艺的混凝土应至少制作抗渗检查试件一组，不足500m3时也应制作抗渗试件一组。
11、试验检测
指定专人负责材料工作。材料进入现场，在供货商随车提交相同生产批号的合格证（质量保证书或检测报告）之后，及时对该批材料在监理试验工程师的见证下按规范取样和签封，并送检测单位进行检测。检测合格后方可用于本工程。对不符合规范及设计要求的材料不允许进场，检测后若发现不符合规范及设计要求的材料立即清除出场。现场材料按品种、规格分类堆放整齐，并挂牌标识。对拟用于我标段的商品砼及盾构管片中所使用的原材料，由供货单位按我施工单位提出的相关技术要求进行自检，我单位有权进行抽检。
11.1 水泥
同一生产厂家、同一等级、同一品种、同一批号且连续进场水泥，袋装不超过200为一批，散装不足500t为一批，每一批抽样不少于一次。正常施工时，商品混凝土公司每周取样一次。
检测项目：强度、凝结时间、安定性、标准稠度用水量、细度/比表面积、胶砂流动度。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
参考标准：GB175-2007《通用硅酸盐水泥》
11.2 粉煤灰
相同厂家、相同等级、相同种类、同一批号且连续供应的粉煤灰不超过200t为一批，粉煤灰质量按干灰（含水量小于1%）的质量计算，每批至少抽样一次。正常施工时，商品混凝土公司每周取样一次。
检测项目：细度、烧失量、需水量比、含水量、三氧化硫含量、碱含量、氯；离子含量、安定性（雷氏法）。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
参考标准：GB/T1596-2005《用于水泥和混凝土中的粉煤灰》
11.3 砂
按同产地同规格分批验收。用大型工具（如火车、货船、汽车）运输的，以400m3或600t为一批验收，不足上述数量者按一批验收计。正常施工时，商品混凝土公司每周取样一次。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测项目：颗粒级配、含泥量、泥块含量。
参考标准：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》
GB/T 14684-2011《建设用砂》
11.4 碎石
按同产地同规格分批验收。用大型工具（如火车、货船、汽车）运输的，以400m3或600t为一批验收，不足上述数量者按一批验收计。正常施工时，商品混凝土公司每周取样一次。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测项目：颗粒级配、含泥量、泥块含量、针片状含量、压碎值含量。
参考标准：JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》
GB/T 14685-2011《建设用石》
11.5 矿粉
相同厂家、相同等级同一批号且连续供应的矿粉不超过200t为一批，每批至少抽样一次。正常施工时，商品混凝土公司每周取样一次。
检测项目:密度、比表面积、活性指数、流动度比、含水量、三氯化硫含量、烧失量、氯离子含量。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
参考标准：GB/T18046-2008《用于水泥和混凝土中的粒化高炉矿渣粉》
11.6 混凝土外加剂（高效减水剂）
同生产厂家、同批号、同品种、同出厂日期且连续进场的外加剂，掺量大于1%（含1%）同品种的外加剂每一批号为100t，掺量小于1%的外加剂每一批号为50t。不足100t或50t的也应按一个批量计，同一批号的产品必须混合均匀。
检测项目：泌水率、泌水率比、含气量、凝结时间差、抗压强度比、28d收缩率比、固体含量或含水量、密度、塌落度经时变化量、氯离子含量、总碱量、PH值。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
参考标准：GB8076-2008《混凝土外加剂》
11.7 混凝土膨胀剂
同生产厂家、同批号、同品种、同出厂日期且连续进场的外加剂，每50t为一批，不足50t也按一批计。
检测项目：细度、凝结时间、限制膨胀率、抗压强度、氧化镁、碱含量。
备注：（实际检测项目按福州地铁公司要求为标准）
参考标准：GB 23439-2009《混凝土膨胀剂》
11.8混凝土拌合水
饮用水一次/每年，地表水1次/每半年。
检测项目：PH值、不溶物、可溶物、氯化物含量、硫酸盐含量、碱含量、凝结时间差、抗压强度比。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
参考标准：JGJ63-2006《混凝土用水标准》
11.9 钢筋材料检测
检测依据：《低碳钢热轧圆盘条》GB/T 701-2008
《钢筋混凝土用钢第1部分热轧光圆钢筋》GB1499.1-2008
《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2-2007
检测项目：抗拉强度、冷弯性能、屈服强度、重量偏差、尺寸。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检验频率：以同牌号、同炉号、同规格、同交货状态的钢筋每60t为一批，不足60t也按一批计，每批抽检一次。
11.10 钢筋接头
1.电弧焊接头
检测依据：《钢筋焊接及验收规程》 JGJ18—2012
检测项目：抗拉强度
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：在现浇混凝土结构中，同牌号、同直径的300个接头为一批；当不足300个接头时仍应作为一批。每批抽样不少于一次。
2.钢筋机械连接接头
检测依据：《钢筋机械连接通用技术规程》JGJ107—2010
检测项目：抗拉强度。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：同一施工条件下采用同一批材料的同等级、同型式、同规格机械连接接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。每批抽样不少于一次。
11.11 防水材料检测
1.防水卷材
检测依据：《地下防水工程质量验收规范》GB 50208-2002
检测项目：拉伸特性、撕裂性能、可溶物含量、不透水性。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：防水卷材以同类同型的10000㎡卷材为一批。不满10000㎡也可作为一批在该批产品中随机抽去3卷进行尺寸偏差和外观检查，在上述检查合格的样品中任取一卷，在据外层端部500㎜处截取3m（出厂检验为1.5m）进行理化性能检验。
检测次数：3次
2.高分子防水材料
检测依据：GB18173.1-2006《高分子防水材料第1部分：片材》
检测项目：断裂拉伸强度、扯断伸长率、撕裂强度、不透水性、低温弯折温度、粘接剥离强度、耐碱性。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以同品种、同规格、同编号的5000m2片材为一批。
3.自粘橡胶沥青防水卷材
检测依据:《自粘聚合物改性沥青防水卷材》GB 23441-2009
检测项目: 可溶物含量、不透水性、耐热度、拉力、最大拉力时延伸率、低温柔度、
剪切性能、剥离性能、抗穿孔性、撕裂强度、水蒸气透湿率。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以同一类型、同一规格、同一编号的10000㎡为1批，不足10000㎡亦可作为1批。
4.自粘聚合物改性沥青聚酯胎防水卷材
检测依据: 《自粘聚合物改性沥青防水卷材》GB 23441-2009
检测项目: 可溶物含量、不透水性、拉力、最大拉力时延伸率、低温柔度、耐热度、撕裂强度。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以同一类型、同一规格、同一编号的10000㎡为1批，不足10000㎡亦可作为1批。
5. SBS弹性体改性沥青防水卷材
检测依据: GB 18242-2000《弹性体改性沥青防水卷材》
检测项目: 不透水性、耐热度、拉力、断裂延伸率、柔度、剪切性能、剥离性能、抗穿孔性。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以同一类型、同一规格、同一编号的5000㎡为1批，不足5000㎡亦可作为1批。
6.遇水膨胀止水条(腻子类)
检测依据: GB18173.3-2002《高分子防水材料第1部分遇水膨胀橡胶》
《地下防水工程质量验收规范》GB 50208-2011
检测项目: 体积膨胀倍率、高温流淌性（80℃×5h）、低温试验(-20℃×2h)。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以每月、同标记进场膨胀橡胶为一批。每5000m为一批，不足5000m按一批抽样。
7.遇水膨胀止水条(橡胶类)
检测依据：GB18173.3-2002《高分子防水材料第1部分遇水膨胀橡胶》
《地下防水工程质量验收规范》GB 50208-2011
检测项目: 硬度、拉伸强度、扯断伸长率、体积膨胀率、反复浸水试验、低温弯折。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以每月、同标记进场膨胀橡胶为一批。每5000m为一批，不足5000m按一批抽样。
8.单组分聚氨酯防水涂料
检测依据: GB/T 19250-2003《聚氨酯防水涂料》
检测项目: 拉伸强度、断裂伸长率、撕裂强度、低温弯折性、不透水性、固体含量、表干时间、实干时间、加热伸缩率、潮湿基面粘结强度、热处理、碱处理、酸处理。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以同一类型、同一规格、统一编号的15t为一批，不足15t亦作为一批。
9.水泥基结晶防水涂料
检测依据: GB18445-2012《水泥基渗透结晶型防水材料》
检测项目:含水率、氯离子含量、细度、外观、施工性、抗折强度、抗压强度、湿基面粘接强度、砂浆抗渗性能、混凝土抗渗性能。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：同一类型、型号、编号的50t为一批量，不足50t的亦可按一批量计。
10.(钢边)橡胶止水带
检测依据: GB18173.2-2000《高分子防水材料第2部分止水带》
《地下防水工程质量验收规范》GB 50208-2011
检测项目:硬度、拉伸强度、扯断伸长率、撕裂强度、脆性温度、橡胶与金属粘合。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：以同月、同标记进场的止水带为一批。
11.遇水膨胀止水胶
检测依据：《遇水膨胀止水胶》JG/T 312-2011
《地下防水工程质量验收规范》GB 50208-2011
检测项目:外观、固含量、比重（密度）、下垂度、表干时间、7d拉伸粘结强度、低温柔性、拉伸性能（抗拉）、体积膨胀率、长期浸水体积膨胀倍率保持率、实干厚度、浸泡介质后体积膨胀倍率保持率。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：1.任何新选货源；2.每300环同一等级检验一次。3.连续生产同一型号产品每5t为一批，不足5t也按一批计算。
12.橡胶弹性密封垫
检测依据: 《地下防水工程质量验收规范》GB 50208-2011
检测项目:邵氏硬度、拉伸强度、断裂伸长率、低温硬度变化（-15℃×22h）、压缩永久变形（70℃×24h）、防霉等级。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：1.任何新选货源；2.每300环同一等级检验一次。3.每月同标记的密封垫材料产量为一批抽样。
13.丁睛软木橡胶垫
检测依据: 《高分子防水材料第3部分遇水膨胀橡胶》GB/T 18173.3-2002
检测项目: 硬度、制品型尺寸公差、制品型外观质量、拉伸强度、断裂伸长率、扯断永久变形、体积膨胀倍率、反复浸水试验、低温弯折、腻子型试样的低温试验、高温流淌性。
备注：（实际检测项目和频率按福州地铁公司要求为标准）
检测频率：1.任何新选货源；2.每300环同一等级检验一次。
12、商品混凝土管理与检测
商品混凝土管理与检测商品混凝土浇筑前，指定专人提前4-6小时向商品混凝土公司提报用混凝土使用计划（大方量的需24小时），明确商品混凝土的强度等级、数量、使用部位、浇筑方式、浇筑起止时间等要求。每次混凝土生产拌制前，会同监理人员到商品混凝土公司，对其原材料质量、计量设备等按商品混凝土公司提供的本次商品混凝土所用原材料技术证明文件逐项进行检查、监督，合格后方可进行生产。商品混凝土拌制前，派旁站人员到达商品混凝土公司，对商品混凝土的原材料使用、混凝土配合比控制、拌制工艺过程和出厂情况实施质量监督。在混凝土浇筑过程中，指定专人对商品混凝土公司提供的各种原材料及商品混凝土的质量（坍落度、和易性等）按相关规范进行取样、检测并记录。施工现场的试件在监理的见证下规范制作，送入养护室进行标准养护。为确保混凝土试件强度具有正确的代表性，设立工地标准养护室，试件养护到规定龄期（R28）后送我方委托的检测中心进行检测试验。结构混凝土强度等级必须符合设计要求。对车站边墙、中墙及顶板等重要部位应采用同条件养护试件检测结构实体强度及考虑拆模强度。混凝土试件，应在混凝土的浇筑地点随机抽样制作。
12.1明挖法施工混凝土
检测依据：《地下铁道工程施工及验收规范》GB 50299-2003
检测项目：抗压强度、抗渗。
检测频率：混凝土抗压强度试件制作，同一配合比，垫层混凝土每灌注一次留置一组；每段结构（不应大于30m长）的底板、中边墙及顶板，车站主体各留置4组，区间及附属建筑物结构各留置2组；混凝土柱结构，每灌注10根留置一组，一次灌注不足10根者，也应留置一组；如需要与结构同条件养护的试件，其留置组数可根据需要确定。混凝土抗渗试件制作，每段结构（不应大于30m），车站留置2组，区间及附属建筑物各留置一组。
检测次数：抗压强度64组，同条件养护48组，抗渗试验32组。
12.2结构防水混凝土
检测依据：《地下铁道工程施工及验收规范》GB 50299-2003
检测项目：抗压强度、抗渗等级
检测频率：同一配合比时，每100m3和500 m3（不足者也分别按100m3和500m3计）应分别做两组抗压强度和抗渗试件，其中一组在同条件下养护，另一组在标准条件下养护。
12.3喷射混凝土
检测依据：《锚杆喷射混凝土技术规范》GBJ50086-2001
《普通混凝土力学性能试验方法标准》GB/T 50081-2002
检测项目：配合比设计（含原材料试验）、抗压强度。
抗压强度试验检查试块的制作方法（1）喷大板切割法在施工的同时，将混凝土喷射在45cmx35cmxl2cm（可制成6块）或45cmx20cmx12cm（可制成3块）的模型内，在混凝土达到一定强度后，加工成10cmx10cmx10cm的立方体试块，在标准条件下养护至28d进行试验； (2)凿方切割法：在具有一定强度的支护上，用凿岩机打密徘钻孔，，取出长约35cm、宽约15cm的混凝上块，加工成10cmxl0cmxl0cm的立方体试块，在标准条件下养护至28d,进行试验。(3)直接用15cmxl5cmxl5cm无底试模喷射制作。
检测频率：本项目主要是边坡防护及桩间挂网喷混凝土，每施工一次，一个工作班不超过100m3应制作一组试件。
13、混凝土预制构件检测
由供货商提供相关材料、半成品和成品的技术证明文件（产品出厂合格证或检验报告及技术说明书）。
14、建筑工程实体检测
在监理的见证下请有资质的检测单位按相关规范对混凝土结构、桩基完整性进行检测。
14.1混凝土主体结构检测
混凝土主体结构检测包括强度和保护层厚度检测。
检测依据：《混凝土结构工程施工质量验收规范》GB50204-2002 《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011 《混凝土中钢筋检测技术规程》JGJ/T 152-2008
检测项目：结构实体强度可采用同条件（600℃.d的龄期）养护试件强度，也可用非破损方法（回弹法）检测、主体结构主筋保护层厚度。
检测频率：按照《混凝土结构工程施工质量验收规范》GB50204-2002 保护层检测应抽取不少于构件的2%且不少于5个构件进行检验。同一强度等级的不宜少于10组，且不应少于3组。
15、试验仪器及设备管理
15.1 标养室
建立工地标准养护室和试件成型室，满足试件的存放及养护要求。
15.2 仪器设备
试验仪器及设备配置见下表
试 验 仪 器 设 备 台 帐
序号
设备名称
生产厂家
规格
数量
备注
1
恒温恒湿自动控制仪
浙江上虞有限公司
BYS型
1台

2
喷雾器
/
/
1台

3
超声波加湿器
/
YDH-10D
1台

4
塑料试模
/
150*150*150mm
20组

5
空调

1.5P
1台

6
塑料试模
/
70．7*70．7*70．7mm
10组

7
塑料抗渗试模
/
ф175*185*150mm
10组

8
坍落度筒
/
带标尺、捣棒
2套

9
红外测温枪
/
-50-380℃
1把

16、混凝土标养室温湿度自控仪操作规程
1、将控制仪安装在养护室外，选择近位置将温湿度探头放在养护室中心位置，固定好，温湿度探头和温控仪连接好。
2、用PVC管连通水池和自来水管，开小量水能自动控制水位。
3、接好空调和控制仪的线路并接好电源和闸刀漏电保护器等。
4、调好温湿度仪给定值，温度：20℃±2℃，湿度为95%。
5、空载运行调试无误后接好各种相应电源线的外负载即可正常工作。
6、注意日常检查，严禁水池无水工作。
7、标养室要定期进行温湿度检查。
8、经常检查喷雾系统，特别是喷头不能堵塞，保持正常喷雾。
17、取样、外委试验管理
17.1 取样、送检管理制度
1、试验检测一般采用抽样检验的方式，抽样检验是从一批或一个过程的产品中随机抽取少量个体进行检验，来判定一批产品或一个过程是否合格，所以个体的抽取方法非常重要,直接影响检验结果的准确性。
2、取样要有代表性，严格按试验标准规范要求随机抽取样品，避免造成检测试验结果与实际产品不符。
3、原材料的取样，由实验室联系监理进行现场取样，取样时实验室应填写好委托单并附上材料质量合格证书后交委外检测单位送检。对于生产过程中取样工作必须由试验室派人按有关标准、规定完成，严禁施工现场工作人员取样送检。所有检测及取样过程必须有监理人员到现场见证。如钢筋焊接件、套筒连接试件等。
4、取样人应根据规范、标准要求进行取样，对样品的大小、数量、取样部位、是否有代表性进行确认。
5、取样应严格认真，不受行政干预，也不受经济利益或其他利益及各种关系的影响，确保样品的代表性和准确性。
6、样品抽取完毕，要妥善保管；填写试验委托单，和样品一起送到试验室进行检测。
7．样品的包装和运输应避免散失和防止污染，并避免试样性能产生变化，并附卡片标明试样编号、产地、规格、等级或标号、重量、要求检验项目和取样方法（施工日期）等。
8、试验室对照试验委托单检查样品外观是否符合要求、数量是否足够，检查后进行来样登记。
9、对于水泥、外加剂、外掺料要按标准、规定留取复检样品，作为试验存在争议时仲裁使用。
10、见证试验样品的抽取，严格按见证工作制度进行，施工单位要做好配合工作，样品抽取完毕后由见证取样监理工程师和施工单位试验人员一起送到见证试验室进行检测。
11、平行试验样品由监理工程师亲自抽取，严禁由施工单位代取。
12、所有的材料检测合格后填写流转单及报验审批表报监理审批，审批同意后方可使用。
17.2 外委试验管理制度
1、根据本项目部的实际情况，本工程的检测任务全部委外，检验机构必须具备相应的检测资质。
3、进行外委试验前，将要委外的检测项目和初步选定的委外单位，并经监理工程师审查后，报福州市城市地铁有限责任公司批准备案。
4、选择委外单位检测机构时,要对其资质（发证机关、年检情况、有效期、业务范围）、技术力量、设备、业绩、营业执照等进行全面考察，并考虑检测费用综合择优选择。
5、委外试验报告由委检测机构完成，要求最少一式2份。
6、对委外试验结果有异议时，驻地监理机构和施工单位有权提出进一步试验要求。
7、委外检测单位检测机构进行现场取样和试验检测时，施工单位要做好配合工作，准确提供必要的技术参数，提供良好的工作环境。
18、原材料质量控制
18.1 原材料质量控制
凡送往施工现场的工程材料必须出具出厂合格证及出厂检测报告并规定复检合格后方能使
