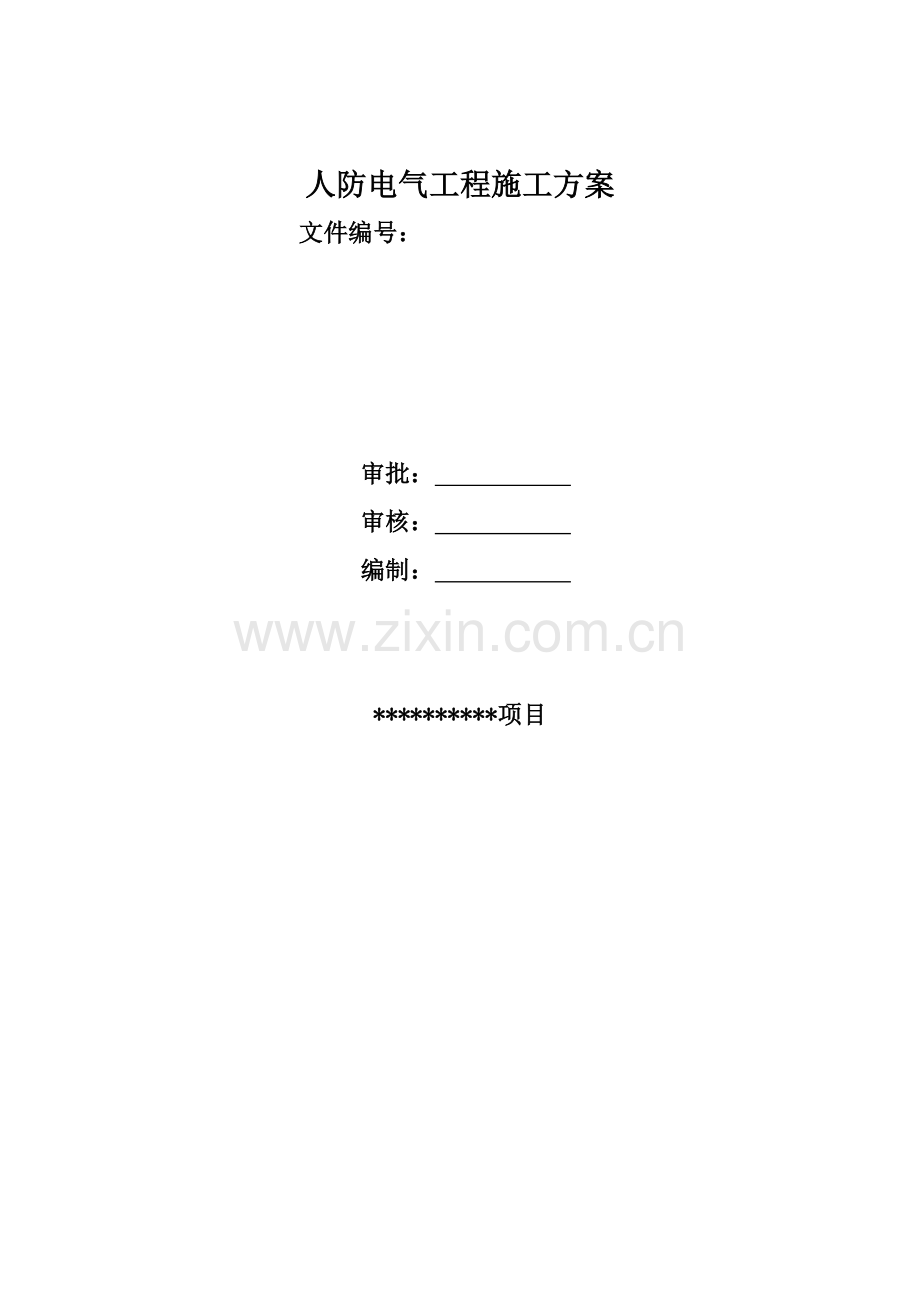

人防电气工程施工方案
文件编号：

审批：
审核：
编制：

**********项目

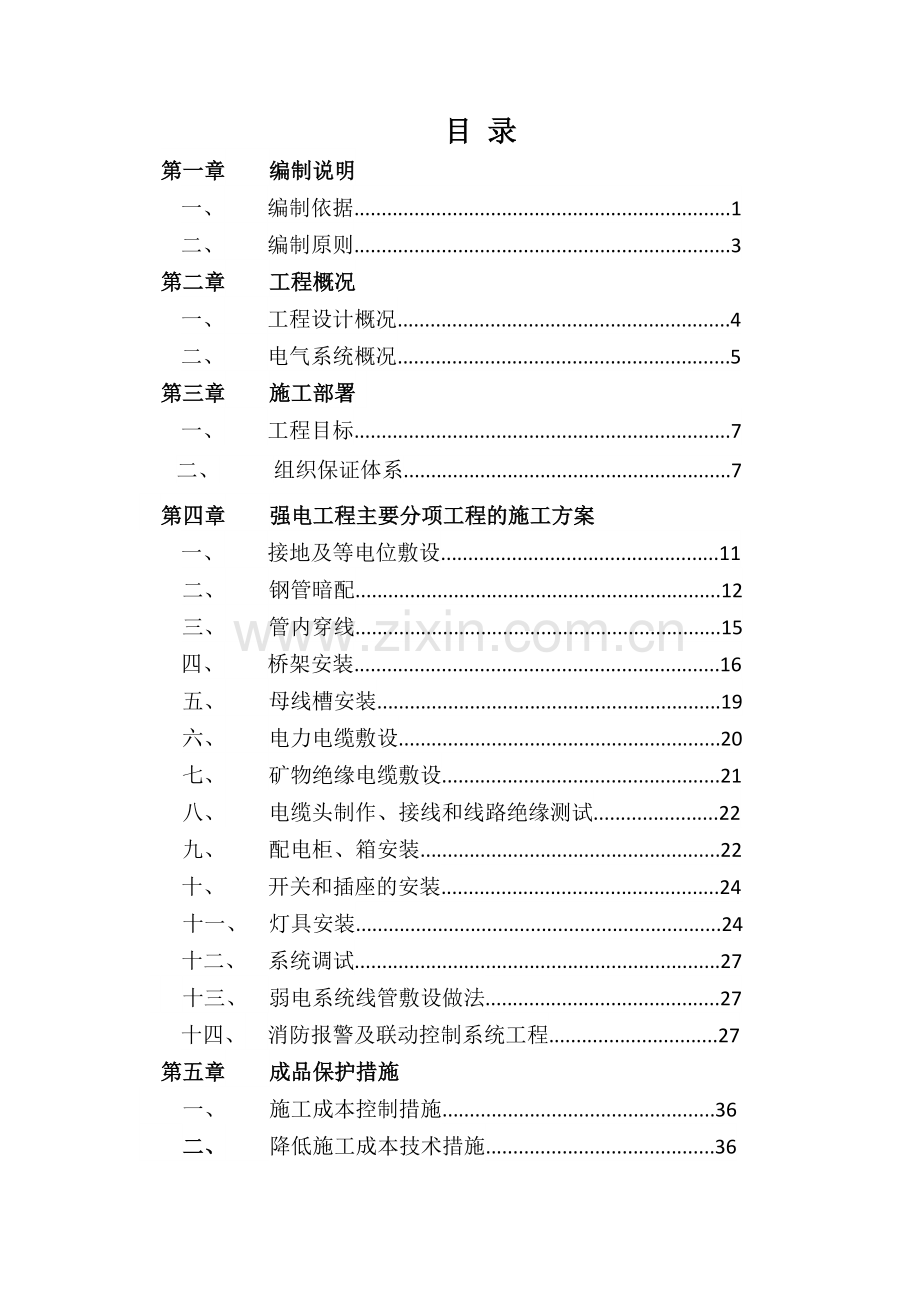

目 录
第一章 编制说明
一、 编制依据.....................................................................1
二、 编制原则.....................................................................3
第二章 工程概况
一、 工程设计概况.............................................................4
二、 电气系统概况.............................................................5
第三章 施工部署
一、 工程目标.....................................................................7
二、 组织保证体系............................................................7
第四章 强电工程主要分项工程的施工方案
一、 接地及等电位敷设...................................................11
二、 钢管暗配...................................................................12
三、 管内穿线...................................................................15
四、 桥架安装...................................................................16
五、 母线槽安装...............................................................19
六、 电力电缆敷设...........................................................20
七、 矿物绝缘电缆敷设...................................................21
八、 电缆头制作、接线和线路绝缘测试.......................22
九、 配电柜、箱安装.......................................................22
十、 开关和插座的安装...................................................24
十一、 灯具安装...................................................................24
十二、 系统调试...................................................................27
十三、 弱电系统线管敷设做法...........................................27
十四、 消防报警及联动控制系统工程...............................27
第五章 成品保护措施
一、 施工成本控制措施..................................................36
二、 降低施工成本技术措施..........................................36
第六章 冬雨季施工安全措施
一、 雨季施工安全措施..................................................37
二、 冬季施工安全措施...................................................37
第七章 工期指标及进度保证措施
一、 项目节点分解............................................................38
二、 工期保证措施.............................................................38
第八章 质量目标及保证措施
一、 质量目标.....................................................................39
二、 质量保证机构图.........................................................40
三、 施工过程阶段质量控制.............................................40
四、 质量保证措施.............................................................41
五、 材料质量保证措施.....................................................43
六、 设备质量保证措施.....................................................44
七、 防止质量通病措施.....................................................44
八、 工程技术档案资料及工程质量验收程序.................45
九、 纠正和预防措施.........................................................45
第九章 安全生产保证措施
一、 安全目标......................................................................46
二、 安全生产责任制..........................................................46
三、 安全保证体系..............................................................46
四、 安全生产措施..............................................................46
五、 安全管理措施..............................................................47
六、 现场设施......................................................................48
第十章 文明施工及成品保护措施
一、 文明施工措施..............................................................51
二、 成品保护措施..............................................................51

第十一章 建筑电气节能
一、 电气节能设计...........................................................52
二、 建筑电气分部工程节能验收...................................53
三、 建筑节能工程进场材料和设备的复验项目计划...54
第十二章 建筑电气施工强制性条文
一、 建筑电气分部工程施工强制性条文.......................54
第十三章 建筑电气工程检验批划分
一、 建筑电气工程验收检验批类别划分.......................57
第十四章 材料节能试验计划
一、 检验内容及取样要求.............................................58
二、 技术要求.................................................................59

第一章 编制说明
本施工方案作为指导施工的依据，突出科学性及可行性，对项目管理组织机构设置，劳动力计划安排，材料供应安排，机械设备配置，主要分部分项工程施工方法，工期保证措施，质量安全保证措施，保证安全生产、文明施工、减少扰民、降低环境污染和噪声的措施给予了充分考虑，确保工程施工优质、高速、安全、文明。
一、编制依据
1、图纸会审
图纸会审
2、施工图纸
工程名称
图纸名称
备注

电施01～100

3、主要法律、法规、规定
序号
名 称
类 别
1
中华人民共和国建筑法
法律
2
中华人民共和国合同法
3
中华人民共和国环境保护法
4
中华人民共和国大气污染防治法
5
中华人民共和国环境噪声污染防治法
6
中华人民共和国水法
7
中华人民共和国水污染防治法
8
中华人民共和国消防法
9
建筑工程质量管理条例
法规
10
建设工程安全生产管理条例
法规
11
山西省建设工程施工现场管理办法
规定
12
山西省建设工程施工现场消防安全管理规定
13
山西省建设工程文明安全施工管理暂行规定
4、施工依据主要文件
序号
文件名称
编号
类别

《高层民用建筑设计防火规范》
GB50045-2005版

《汽车库、修车库、停车场设计防火规范》
GB50067-1999版

《民用建筑电气设计规范》
JGJ16-2008

《供配电系统设计规范》
GB50052-2009

《低压配电设计规范》
GB50054-2011

《建筑物防雷设计规范》
GB50057-2010

《建筑照明设计标准》
GB50034-2013

《火灾自动报警系统设计规范》
GB500116-2013

《人民防空地下室设计规范》
GB50038-2005

《人民防空工程设计防火规范》
GB50098-2009

《绿色建筑评价标准》
GB/T50387-2014

《民用建筑绿色设计规范》
JGJ/T229-2010

《全国民用建筑工程设计技术措施-电气》
07FD02

《人民防空工程施工及验收规范》
GB50134-2004

《防空地下室电气设计》
07FD01～02

《建筑电气工程施工质量验收规范》
GB50303-2002

《电气装置安装工程电缆线路施工及验收规范》
GB 50168-2006

《建筑物防雷工程施工及质量验收规范》
GB 50601-2010

《建筑电气照明装置施工与验收规范》
GB 50617-2010

《建筑工程施工质量验收统一标准》
GB50300-2001

《建设工程项目管理规范》
GB/T 50326-2006

《施工现场临时用电安全技术规范》
JGJ46-2005

《电气装置安装工程接地装置施工及验收规范》
GB50169-2006

《建筑节能工程施工质量验收规范》
GB50411-2007

《建筑施工安全检查标准》
JGJ59-2011

《钢筋焊接及验收规范》
JGJ18-2012

《建筑物防雷设计规范》
GB50057-2010

《电气装置安装工程盘、板及二次回路接线
施工及验收规范》
GB50171-2012

《等电位联结图集》
02D501-2

山西省12D系列标准图集

体系管理
《建筑节能工程施工质量验收规范》
GB50411-2007

《建筑施工安全检查标准》
JGJ59-2011

《钢筋焊接及验收规范》
JGJ18-2012

《建筑物防雷设计规范》
GB50057-2010

《电气装置安装工程盘、板及二次回路接线
施工及验收规范》
GB50171-2012

《等电位联结图集》
02D501-2

企业技术
标准
建工集团建筑电气工程施工工艺标准

图纸会审记录

其他
工程招、投标文件，答疑文件

施工合同

二、编制原则
1、以建设工程施工合同为准绳，领会设计理念，体现设计意图，发挥集团公司的整体资源优势。
2、围绕工程质量“鲁班奖”目标，在质量控制上，以预控和过程控制为重点，确保一次达优。
3、确保施工过程中无安全事故，环保生产，文明施工，创建省级建筑安全生产文明工地。
4、积极推广应用“四新”技术，提高工程项目科技含量和施工现代化水平。

第二章 工程概况

一、工程设计概况
1、本项目为**********工程。
2、本工程东西总长度119.6m，南北总长94.1m，地下二层，地上八层，功能布局为:地下二层为设备层及车库，地下一层为车库、自行车库及餐厅，一到八层为办公及配套设备用房。建筑层高：地下二层3.9m，地下一层6.6m，夹层3.3m，一层4.8m，二～八层4.2m，本工程室内设计标高±0.000相当于绝对高程776.4m，建筑高度为34.8m（室外地坪到屋面楼板）。
项目
指标
项目
指标
净用地面积
20267M2
基底面积
6888.88M2
总建筑面积
85863.96M2
容积率
2.99
地上建筑面积
60620.15M2
停车位
379辆
地下建筑面积
25243.81M2

室内外高差：东向0.60m,南向0.42m，西向0.57m，北向0.51m。
耐火等级：本工程为二类高层建筑，地下部分耐火等级均为一级，地上部分耐火等级均为二级。
防水等级：屋面防水等级为I级，地下室防水等级为一级。
抗震烈度及使用年限：本工程抗震设防烈度为8度，设计使用年限为50年。
结构形式：钢筋混凝土框架剪力墙结构。
3、此方案包括电气系统有：电力配电系统；照明配电系统；火灾自动报警及联动控制系统；火灾应急广播系统；防雷及接地系统；有线电视系统、综合布线系统、安防监控系统、建筑设备监控系统（只做线管预埋）。
工程图纸涉及电气节能设计、人防电气设计、绿色建筑电气设计。
二、电气系统概况
1、本工程地下层为甲类核六级人防,属于二等人员掩蔽所,建筑面积:4898.88m,为三个防护单元。
2、本人防工程应急照明,基本通信设备和音响警报接收设备电源及应急照明为一级负荷,重要的风机, 水泵,三种通风方式装置系统电源及正常照明为二级负荷,其余为三级负荷。
3、供电电源:平时电源采用双电源由配电室不同的配电柜供电,见强电设计说明(四),战时电源接内部区域电源,并采用EPS电源装置做为备用,供电电源均为380/220V低压电源,满足一,二级负荷的供电电源要求。
4、清洁,滤毒,隔绝三种通风方式的音响及灯光信号,设在最里一道密闭门的内侧,明装底距地2.0m, 手动控制开关设在防化值班室内,明装底距地1.4m。在战时人员主要出入口防护密闭门的外侧,设置有防护能力的呼叫音响按钮,音响信号设在防化值班室内,明装底距地1.4m,防空地下室所有低压电器设备选用防潮型设备。
5、从人防内部至防护密闭门外的照明线路,在防护密闭门内侧,距地2.5m处,单独设置熔断器做短路保护。灯具为满足平时使用选用吸顶安装的灯具,要求在战时加设防掉落保护网。
6、引入人防的所有管线，暗敷在楼板内或墙内。人防的所有缆线均穿镀锌钢管暗敷设，穿越防护密闭隔墙的电气管线及预留备用穿线钢管，均应进行防护密闭处理。
7、各人员出入口和连通口的防护密闭门门框窗，密闭门门框墙上预留4~6根备用管，管径为50~80mm，管壁厚度不小于2.5mm的热镀锌钢管，并进行防护密闭处理。
8、防空地下室EPS要求供电时间不小于3小时。出口标志灯,疏散指示灯采用带蓄电池的灯具,要求供电时间不少于30分钟。
9、防空地下室内安装的变压器,断路器电容器等高低压电器设备低压电器设备,采用无油,防潮设备。防空地下室内的各种动力配电箱照明箱控制箱不得在外墙,临空墙,防护密闭隔墙,密闭隔墙上嵌墙暗装,若必须设置时,应挂墙明装。
10、不间断电源输出端的中性线(N极),必须与由接地装置直接引来的接地干线相连接,做重复接地。防空地下室内中建筑物结构中的金属构件均与等电位连接。
11、当防空地下室内的电缆或导线数量较多,且又集中敷设时,可采用电缆桥架敷设的方式。但电缆桥架不得直接穿过临空墙,防护密闭隔墙,密闭隔墙,当必须通过时应改为穿管敷设,并应符合防护密闭要求。
第三章 施工部署与准备
一、工程目标：
1、结构工程质量目标：创山西省优质结构工程；
2、单位工程质量目标：创山西省“汾水杯”工程，争创全国建设工程“鲁班奖”，争创全国机电工程“安装之星”奖。
二、组织保证体系：
1、建立以专业技术负责人为首的质量保证体系，质量保证体系图见附图

2、工艺流程
1、防雷及接地工艺流程：
接地体安装→接地干线敷设→引下线利用柱主筋敷设→避雷网敷设
2、钢管暗配工艺流程：
弹线定位→预制加工（煨管、切管、套丝等）→确定箱盒位置→固定箱盒→管路连接→管路敷设（现浇混凝土内配管及随墙、砌体配管）→变形缝处理→地线跨接
3、管内穿线工艺流程：
选择导线(电缆)→扫管→穿带线→放线与断线→穿导线→绑扎→导线连接→线路绝缘电阻测试
4、桥架安装工艺流程：
红外线定位→支架与吊架固定→桥架安装→保护地线安装→电缆敷设→线路检查及绝缘电阻测试
5、母线槽安装工艺流程：
测量放线→支架安装→绝缘子安装→穿通板安装→穿墙套管安装→拉紧装置安装→矩形硬母线加工→矩形硬母线连接→母线安装→母线中间交接试验→送电前检查→试送电→交工验收
6、电力电缆敷设工艺流程：
电缆穿管或沿支架、桥架敷设→挂标牌
7、矿物绝缘电缆敷设工艺流程：
施工准备→现场实测、订货→到货资验→固定支架及电缆卡子的安装→敷设电缆→电缆固定→中间接头制作→终端接头制作→防火分区防火封堵→系统绝缘复测→终端接头接线安装→试运行及交验
8、电缆头制作、接线和线路绝缘测试工艺流程：
材料检验→电缆绝缘摇测→剥切电缆护层→压接接线端子→固定相色绝缘管→试验、试运行
9、配电箱、柜安装工艺流程：
明装配电箱安装工艺流程如下：测量定位→固定螺栓安装→箱体固定→配线→绝缘测试→通电试运行
暗装配电箱安装工艺流程如下：测量定位→箱体安装→箱（盘）芯安装→盘面安装→配线→绝缘测试→通电试运行
配电柜安装工艺流程如下：基础型钢制安→盘（柜）安装→二次回路结 线、盘（柜）内配线→盘（柜）交接试验→试运行前检查→送电试运行
10、开关和插座安装工艺流程：
校对盒的位置和标高→清理预埋盒→接线→面板安装
11、灯具安装工艺流程：
灯具检查→灯具组装→灯具通电试亮→定位、放线→导线绝缘测试→灯具安装→通电试运行
3、技术准备
3.1.1.熟悉图纸的内容，熟悉和掌握施工图的全部内容和设计意图，了解设计要求达到的技术标准，编制针对性强的施工组织设计和专项施工方案，积极配合建设单位组织图纸会审与设计交底。
3.1.2.安装部分要做好各专业、各工种、各工序之间的协调工作，特别是管道层布设有给排水、消防水管道和桥架，各专业本着小管道让大管道，有压管道让无压管道的原则，确定各专业管线、桥架走向和标高以及支架位置，风管应尽早安装，以便给其他工作创造条件。
3.1.3.各专业工程师、施工员及各施工班组要详细熟悉图纸，开工前要向班组进行技术交底，交底工作实行三级制。
即项目部技术负责人→专业工长→各班组长。
3.1.4做好电工、焊工等特殊工种的持证上岗培训工作。
3.1.5根据工程设计文件、工程任务文件、图纸会审纪要等工程文件资料编写符合本工程工艺要求和进度要求的施工方案。
3.1.6根据国标《建设工程文件归档整理》（GB/T50328-2001）要求及工程技术等要求建立工程技术档案，并建立计量器具库。
3.1.7做好工程材料预算管理，报批手续、两算对比手续，坚持开展限额领料制度，由核算员编制预算，按月分解，上报公司。
4、工机具安排及进场计划
4.1.1根据明确的工程任务，编制工程预算。
4.1.2根据工期要求结合土建进度编制施工进度控制计划。
4.1.3根据施工进度计划和预算指标制定劳动力需要计划，工机具配置计划、材料供应储备计划及工程供货清单和供货时间计划。
4.1.4 规划施工现场布置，实施施工临时设施建设。
4.1.5做好材料委托，供应工作。现场设置材料仓库，并配备对口材料人员负责管理、检查、质量验收。
4.1.6组织劳动力，工机具及储备材料进场。并对施工人员进行安全、质量、文明施工方面教育培训。
4.1.7机具配置及劳动力计划
工 种
人 数
说 明
电 工
10
1、各施工队组由各个等级技术工人和普通配置合理，满足所施工程项目的技术要求。
2、各工种及人数应根据施工进度的要求，分批进入工地。
电焊工
2
其 他
3
合计
15
主要劳动力计划
机具配置计划
序号
机具设备名称
规 格
单位
数量
备注
1
砂轮切割机
Φ=400mm
台
2

2
电焊机
BX350-1
台
1

3
乙炔瓶

瓶
2

4
氧气瓶

瓶
2

5
割枪

套
2

6
台虎钳
L=200mm
台
2

7
万用表
u-201
个
2

8
水平尺
600mm/0.2/m
支
2

9
冲击电钻
J12C-22
台
2

10
台钻

台
2

11
套丝机
7S-Φ100
台
2

12
接地摇表
ZC-8
台
1

13
绝缘摇表
ZC-7（500V）
台
1

第四章 强电工程主要分项工程的施工方案
（1）接地与等电位敷设
A、接地（接零）线敷设
1）平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，有保护管，油漆防腐完整。
2）焊接连接的焊缝平整、饱满，无明显气孔等缺陷；螺栓连接紧密、牢固，有防松措施。
 3）断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。防腐均匀，无污染建筑物。
 4）根据验收规范搭接长度扁钢≥2b；圆钢≥6D；圆钢与扁钢≥6D； 注：b为扁钢宽度；D为圆钢直径；工程等电位镀锌扁钢为-40*4。

B、等电位敷设
(1) 总等电位联结：在各机房设局部等电位端子板,所有的正常不带电,绝缘破坏时有可能带电的电气设备的金属外壳。

（2）钢管暗配（均采用镀锌钢管）
1）工艺流程：
弹线定位→预制加工（煨管、切管、套丝等）→确定箱盒位置→固定箱盒→管路连接→管路敷设（现浇混凝土内配管及随墙、砌体配管）→变形缝处理→地线跨接
2）预制加工：
钢管煨弯：一般管径在20mm 以下时，用手板煨管器；管径在25mm以上时采用液压煨弯器。钢管在混凝土楼板内弯曲半径不应小于管径的10倍，且弯曲不应出现裂缝或显著的凹痕等现象。
钢管切断：切断时应将需要切断的管子长度度量准确。切断口应刮铣光滑，无毛刺，管内铁屑除净。
钢管套丝：采用套丝板和套丝机，丝扣不乱不过长，消除渣屑，丝扣干净清晰。
3）确定箱盒位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱的实际尺寸位置。
4）箱盒固定：箱盒应平整牢固，坐标正确。
5）管路连接：管与管连接采用套管连接，安装时，连接管的对口处应在套管的中心位置，套管的长度为连接管外径的2.2～3倍，焊接口应牢固严密。埋入混凝土的钢管，离表面的净距不小于l5mm；在砖墙内剔槽敷设时，必须用水泥砂浆抹面保护，保护层厚度不小于15mm。管道超过下列长度，应加设接线盒：a.无弯时3Om；b.有一个弯时2Om；c.有二个弯时10m；d.有三个弯时8m。盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔。管口入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于5mm。两根以上管入盒、箱要长短一致，间距均匀，排列整齐。然后按进出线方向尽量选择与管外径相近的接线盒，将对应的敲落孔板取下，在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意露出的丝扣约为2～3扣，然后焊接接地跨接线。最后将接线盒用湿锯末填满，用专用塑料塞堵和胶带封好管口。接地跨接地线圆钢与钢管、线盒跨接的焊接长度为圆钢直径的6倍，且双面施焊。
防护密闭做法如下图：

6）各人员出入口和连通口的防护密闭门门框窗,密闭门门框墙上预留4根备用管,管径为50mm，管壁厚度不小于2.5mm的热镀锌钢管,并进行防护密闭处理。
做法如下图：
（3）管内穿线
1）材料要求：
绝缘导线(电缆)：导线(电缆)的型号、规格必须符合设计要求，并有产品合格证。
镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并具有相应的机械拉力。
接线端子（接线鼻）：应根据导线根数和总截面积选用相应规格的接线端子。
2）操作工艺:
工艺流程：选择导线(电缆)→扫管→穿带线→放线与断线→穿导线→绑扎→导线连接→线路绝缘电阻测试
选择导线：应根据设计图纸选择导线(电缆)。相线、中性线及保护地线的颜色应按标准配置。即相线采用红、黄、绿三种颜色（一般A 相为黄色，B 相为绿色，C 相为红色）；中性线采用浅蓝色绝缘导线；用黄绿颜色相间的绝缘导线为保护地线。电缆也应当符合设计及施工规范规定。
清扫管路：清扫管路是为了清除管子内部的灰尘、积水及杂物。清扫时可将布条的两端牢固地绑扎在带线上，两人来回拉动穿带线，将管内杂物清净。
断线：导线的相线、零线可以在接线盒内断线连接，地线不可以断线连接，断线时应按以下两种情况考虑：接线盒、开关盒、插座盒及灯位盒内导线的预留长度应为15cm； 配电箱内导线的预留长度应为配电箱箱体周长的1/2。
管内穿线：在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏和破损均应补齐和更换。当管路较长或转弯较多时，要在穿线同时向管内吹入适量的滑石粉。
竣工验收前必须由施工单位和建设单位代表共同对电气系统的所有线路进行绝缘电阻测试试验，其供电线路的相间、相对地、相对零、零对地绝缘电阻值必须大于0.5兆欧，并做好记录。
（4）桥架安装
1）材料要求：
桥架及其附件：应采用定型产品。其型号规格应符合设计要求。桥架内外应光滑平整，无棱刺，不应有扭曲、翘边等现象。
2） 操作工艺：
弹线定位：根据设计图确定出进户线、盒、箱、柜的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚等处，在线路的中心线进行弹线，按照图纸要求及验收规范规定，分均匀档用笔标出具体位置。
支架与吊架安装：
支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有着相同的坡度。
支、吊架的角钢规格根据桥架规格大小确定，固定点间距水平间距为1.5～3m，垂直间距不大于2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm 内应设置固定支持点。支架与吊架距离上层楼板不应小于150～200mm，距离地面高度不应小于100～150mm。
3）桥架安装：
桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。桥架直线段连接时应采用连接板，用垫圈、弹簧垫圈、螺母固定，接茬处应严密平齐；桥架进行交叉、转弯、丁字连接时，应采用弯通、三通、四通或水平三通等进行变通连接，导线接头处应设置接线盒或将接头放在电气器具内；钢制金属桥架或线槽直线段长度超过30米时,应设置伸缩节,跨越建筑物变形缝处,应设置补偿装置。
桥架的所有非导电部分的铁件均应相互连接和跨接，使之连为一个整体，并做好整体接地，桥架跨接连接线为≥4mm2编织软铜线；所有金属电缆桥架及其支架全长应不少于两处与接地干线(PE线)相连,具体做法为在桥架内全长设一根-40*4镀锌扁钢,其首尾要求与PE线牢固焊接。
桥架采用螺栓连接，固定时宜用平滑的半圆头螺栓螺帽，在桥架外侧进行固定，固定要牢靠。
当直接由桥架引出电缆时，应用机械加工办法，用开孔器开孔，并采用合适的护圈护口保护。进入桥架的钢管用锁紧螺母内外固定。不得在桥架顶部开孔。
桥架保护地线：保护地线（热镀锌扁钢-40*4）应根据设计图纸要求敷设在桥架内一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈压接牢固。
1）支架安装:安装支架时应结合深化设计，安装确保不仅垂直度满足规范，而且外观成排成线。
2）线槽桥架在跨越防火分区及线槽穿楼板的部位做防火封堵处理。封堵板用2mm厚防火板。
3）桥架、线槽应平直整齐，直线段的水平和垂直允许偏差应不超过长度的2‰，全长允许偏差不超过20mm。
4）桥架分类标识清晰，表面平整无划伤；桥架顺直，安装牢固；桥架连接段底部无缝隙，整齐美观；在桥架外，沿桥架全长敷设-40*4镀锌扁钢接地母线，每个支架和接地母线可靠连接，接地母线刷黄绿相间油漆。

（5）母线槽安装
封闭母线槽安装应横平竖直、平直、无扭曲，接口严密整齐；平整度、垂直度不应超过5mm。封闭母线槽组装前应对每段进行绝缘电阻的测定，其绝缘电阻值不得小于0.5兆欧，如不满足要求，需进行干燥处理并做好记录。封闭母线槽水平敷设时，距地高度不应小于2.2m，垂直敷设时，距地面1.8m以下部分，应采用防止机械损伤措施，但敷设在电气专用的房间内除外；封闭母线槽水平敷设时，支点间距不得大于2m。
人防封闭母线槽穿墙做法如下图：
（6）电力电缆敷设
1）电缆敷设前进行外观检查，合格后进行绝缘检查，低压电力电缆可用lkv 摇表测量，其阻值不小于0.5兆欧。控制电缆可用500伏特的摇表测量，其电阻不小于0.5兆欧。做完电缆头后，要进行电压耐压试验。电缆敷设时不得交叉，应排列整齐，固定牢固，并及时装设标志牌，电缆进入电缆沟、竖井、建筑物等出入口应封闭，管口应封闭，电缆头应采用干包电缆头制作工艺。

2）电线、电缆在穿越密闭穿墙短管时，应清除管内积水、杂物。在管内两端应采用密封材料填充，填料应捣鼓密实。
3）当防空地下室内的电缆或导线数量较多,且又集中敷设时,可采用电缆桥架敷设的方式.但电缆桥架不得直接穿过临空墙,防护密闭隔墙,密闭隔墙,当必须通过时应改为穿管敷设,并应符合防护密闭要求。
（7）矿物绝缘电缆敷设
（一） 质量要求
1）施工质量必须符合《建筑电气工程程施工质量验收规范》(GB50303)、《电缆线路施工及验收规范》 (GB50168)、《矿物绝缘电缆敷设》(99D101)。
2）矿物绝缘电缆在敷设前，进场敷设应检查电缆是否完好。如外观质量、绝缘电阻是否达到要求、是否存在断线现象等。
3）在施工过程中，电缆一旦割开或锯断，应立即进行下一道工序的施工；若锯断后要放置一段时间后，再施工一定要及时做好电缆的临时封端，以免氧化镁绝缘层受潮。当发现潮气进入端部，可用汽油喷灯对电缆端部进行驱潮处理。
4）在电缆线路敷设好后，如果有中间接头，那么应该先在确认做好相序标志的基础上，做好中间接头后再做终端头。
5）电缆的终端头和中间接头安装之后，应立即进行一次绝缘测试，经过24小时之后再测试一次，以确认电缆线路绝缘性能的良好。
6）电缆的终端应牢固地固定在电缆和电气设备上，电缆的铜护套其接地保护连接应牢靠。
7）在电缆的敷设过程中，或敷设安装好之后，一定要严格禁止带电的电焊龙头线在电缆上拖动或碰撞以免产生碰焊火花熔化铜护层，导致电缆铜护层产生孔洞，潮气通过孔洞被氧化镁绝缘吸收，电缆的绝缘电阻值降低。
8） 当矿物电缆铜护层与其它金属（如钢支架）直接接触时，应加衬垫,以免产生电化反应。
9）电缆线路敷设好后，线路的各种标志（回路名称、电缆型号规格、起始端、相序等）齐全、清晰。
（8）电缆头制作、接线和线路绝缘测试
馈电线路敷设完毕，电缆做好电缆头、电线做好连接端子后，与其他电气设备、器具一样，要做电气交接试验，合格后，方能通电运行；低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致；电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子；电线、电缆的回路标记应清晰，编写准确。
（9）配电箱安装
1）材料要求：配电箱必须具有产品合格证，并对实物进行开箱检查验收，其金属箱架无变型，表面平整，电气设备组件无缺损，附件齐全，并会同监理共同做好开箱验收记录。
配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定，盘面引出及引进的导线应留有适当的余量，以便于检修及接线。导线剥削处应不伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子。
箱体应有一定的机械强度，金属柜(箱)架无变型，表面平整，周边平整无损伤，油漆无脱落，接地螺栓齐全。箱内各种器具应安装牢固，电气设备组件无缺损，导线排列整齐，压接牢固，具有产品合格证。
2）主要机具：铅笔、卷尺、水平尺、线坠、手锤、錾子、台钻、钢锯等。
3）操作工艺：
配电箱应安装在安全、干燥、易操作的场所，配电箱安装时，其
