地下室筏板大体积砼施工方案.doc

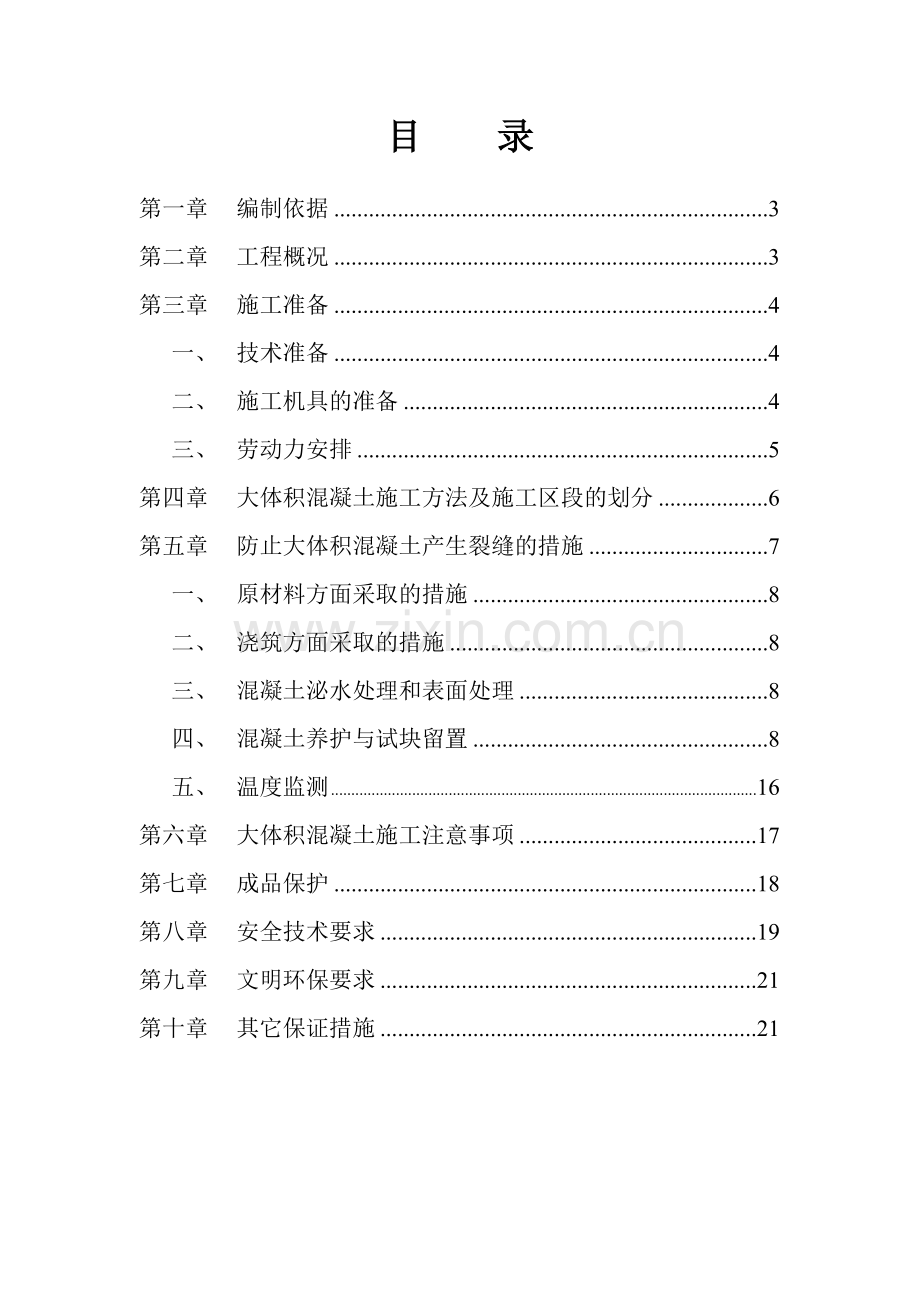

皇城美居商住楼工程地下室筏板大体积砼施工方案编制人：审核人：审批人：九冶建筑有限公司皇城美居项目部2013年4月23日目 录第一章编制依据3第二章工程概况3第三章施工准备4一、技术准备4二、施工机具的准备4三、劳动力安排5第四章大体积混凝土施工方法及施工区段的划分6第五章防止大体积混凝土产生裂缝的措施7一、原材料方面采取的措施8二、浇筑方面采取的措施8三、混凝土泌水处理和表面处理8四、混凝土养护与试块留置8五、温度监测16第六章大体积混凝土施工注意事项17第七章成品保护18第八章安全技术要求19第九章文明环保要求21第十章其它保证措施21第一章 编制依据一、 皇城美居商住楼结构、建筑施工图二、 钢筋混凝土结构施工及验收规范 （GBJ50204-2002）三、 混凝土泵送施工技术规程 （JGJ/T10-95） 四、 商品混凝土质量管理规程 （DBJ 01-6-90） 五、 建筑安装工程质量检验统一评定标准 （GB50300-2001） 六、 建筑工程施工质量验收统一标准 （GB50300-2002） 七、 高层建筑箱形与筏形基础技术规范 （JGJ699）八、 混凝土结构设计规范 （GB50010）九、 高层建筑混凝土结构技术规范 （JGJ3-2002）十、 地下防水工程质量验收规范 （GB502082002）十一、地下防水工程技术规范 （GB501082002）十二、建筑施工手册（第四版）第二章 工程概况本工程为皇城美居商住楼，总建筑面积约30123,地下2层、地上16层,建筑高度51.9m ，其中地上约26002，地下约4121。结构概况：1、本工程属高层建筑，为钢筋混凝土框架-剪力墙结构，抗震设防烈度为八度。2、基础型式筏板基础，筏板厚为1500，结构表面标高8.6米。3、基础钢筋采用: HPB300钢筋（），HRB400()。4、本基础筏板、暗梁混凝土板标号均为C40，p6，筏板为1500厚，且面积较大，体量大，属大体积砼。本方案主要针对筏板浇凝土浇筑编制施工方案。第三章 施工准备一、 技术准备施工前进行详细的技术交底，严格执行三级交底制度，并要求参加施工的每一个技术人员及管理人员熟知技术指标、施工工艺及相关知识。施工前进行运输路线核实，对砼搅拌站进行确认，确保砼供应量及供应速度、供应质量。二、 施工机具的准备本工程混凝土全部采用商品砼泵送施工，砼采用搅拌运输车输送，筏板采用泵送商品砼施工，预计主楼筏板砼施工工期为4d。依据工程所需砼量、工期保证等因素，拟采用下列机械设备：混凝土搅拌、汽车泵。各设备技术参数如下表所示。本工程拟需机械设备技术参数机械设备汽车泵砼运输车最大理论排量（m3/h）58/78实际平均排量Q（m3/h）35(45)混凝土塌落度（cm）18-20额定容量（m3）6砼搅拌运输车往返约需 h=1.3h ，装料、卸料及其它停车约需 t=0.15h 。每台混凝土汽车泵需配备混凝土搅拌车为：N=Q60（1.3+0.15）/（60V）式中：N-混凝土搅拌车数量h-砼搅拌运输车往返需时间（小时）t-混凝土搅拌车总停歇时间（小时）Q-每台混凝土汽车泵的实际平均排出量（m3/h）V-每台混凝土搅拌车容量（m3）把各数据代入上式，得：N=40601.45/（6010）5.8辆依据施工现场场地情况及搅拌站实际供料能力，拟采用一台汽车泵，进行浇筑，选取6辆混凝土搅拌运输车能满足要求。直径 50mm 振捣棒 20 根（包括备用）、木抹子、平铁锹及相应的电源箱、电源插座、标有 500mm 标尺（12 钢筋）1 米长 4 根、手把灯 20 把、水平尺2 把等。三、 劳动力安排底板砼分二班人轮流浇筑，每班分为两组，每组分配以下机具：4 根振捣棒、相应电源箱、电源插座、 铁锹、木抹子等。每班人员安排如下：每根振捣棒2人、扶泵管2人、泵车后台1人、砼工 10 人，每组 25人。同时，钢筋工、电工等人员跟班观察，对本工种的成品进行保护，以保证混凝土浇筑顺利进行。现场管理人员应根据实际情况组织确定。第四章 大体积混凝土施工方法砼施工方法1、浇筑手段汽车泵停置在基坑边进行混凝土浇筑。2、浇筑顺序和控制原则：1）浇筑主筏板时先浇筑最低位置（电梯井、汽车升降坑），然后从东往西、从南向北扩展。2）时间和量的控制：A、按浇筑路线从东往西，第一次浇筑平面高度为75公分、自由流淌宽度为12米平台宽度为2米，砼方量为210m，每小时浇筑量为30m，为7个小时完成。B、第二层浇筑高度为75公分，平台宽度2米，混凝土方量为240m。为8小时完成。C、第三次浇筑高度为150公分，成型平台宽度4米，砼方量240m，为8小时完成。D、后续浇筑以此类推；每天浇筑量为720m，满足了在前一次砼初凝前接槎的时间要求；砼初凝定为10小时。3）在初凝前继续浇筑，过程中严格控制好暂留时间，严禁出现施工冷缝。 3、混凝土的振捣和收面混凝土的振捣采用50的插入式振动器，最大振动半径为50，浇筑时插点间距为300mm，振动点成梅花状布置。振动器振捣时严禁和电梯井预埋管和测温器接触，振动点要远离套管50左右进行振捣。砼要及时收面，收面分4次进行，第一次收面在混凝土下料完成时进行初平，第二次根据标高进行填补精平，第三次在混凝土初凝之前进行压光收面，第四次在混凝土终凝之前进行再次收面。面收好后覆盖麻袋薄膜进行（保温保湿蓄热）养护。第五章 防止大体积混凝土产生裂缝的措施一、 原材料方面采取的措施1.、要求砼级配良好，不泌水，不离析，和易性良好，强度等级同设计要求，砼的入泵塌落度为 180mm200mm，初凝时间宜为10小时 。 根据设计要求：筏板混凝土强度等级为C40，防水等级为p6。 2、混凝土搅拌站原材料称量装置要严格、准确，确保混凝土的质量。砂、石的含泥量及杂质含量严格按规范要求进行控制。石子宜选用540mm的粒径，砂石骨料的粒径要尽量大些，以减少砼的收缩；当水灰比不变时，水和水泥的用量对砼的收缩变形有显著影响，因此，在保证可泵性和水灰比一定的条件下，要尽量降低水泥浆量。二、 浇筑方面采取的措施设计要求砼内部温度与外界温度之差不大于25，以防砼开裂。施工过程中严格控制混凝土出机温度和浇筑温度，使其不致过低或过高。浇筑时采用分段分层浇筑，混凝土采用自然流淌分层浇筑，分层厚度控制在500mm左右可最大限度降低水化热；上层砼必须在下层初凝前开始浇筑，且振动棒振捣时须伸入下层砼约5深，以使两层砼间粘结紧密，不出现施工冷缝。详见后附示意图。三、 混凝土泌水处理和表面处理为保证砼浇筑质量，减少表面因泌水、浮浆过多而开裂，在基础垫层施工时两条后浇带交界处设置集水坑，筏板砼浇筑过程中的泌水排入坑内，通过高压泵抽排出基坑，经二级沉淀后再排入市政管网。由于泵送混凝土表面的水泥浆（包括浮浆）较多较厚，在混凝土浇注到位后，及时把水泥浆赶至电梯坑内，并安排专人将其转移基坑外，然后用刮尺按标高初步进行刮平，并用木搓板反复搓平压实，使混凝土硬化过程初期产生的收缩裂缝在塑性阶段就予以封闭填补，以防止混凝土表面龟裂。在砼收头处，易出现表面水泥浆太厚，不能排净的情况，可以适当加入同砼粒径的石子，再用平板振动器进行振动碾压，然后再按程序收平，也可减少砼表面的收缩开裂。四、 混凝土养护砼的养护该工程基础主筏板为1.5m厚，属于大体积砼施工，所以筏板砼的养护好坏是保证其质量成功的关键，因此必须加强养护措施，保证够养护时间。混凝土终凝后前三天采取“保温保湿养护”法进行混凝土养护，使混凝土内部温度缓缓下降，充分发挥徐变特性，减低温度应力；具体做法为先在混凝土表面上严密地覆盖一层薄膜，然后再覆盖一层毛毡；利用覆盖的保温层避免发生急剧的温度梯度降低。 “保温养护”法所需施工措施用材：毛毡、薄膜。五、 砼的裂缝控制计算（依据建筑施工手册第四版）1、底板混凝土内外温差计算 基础底板长取45.6m，宽40m，厚1.5m，采用C40p6。施工采用42.5级普通硅酸盐水泥，水泥用量控制在260/m3，采用一次性浇筑不留施工缝，预计混凝土的浇筑时间在5月中旬，月平均气温为20。1）由于水泥水化热引起混凝土内部绝热温升： T=WQ0（1-e-mt）/C式中：T-混凝土不同龄期的绝热温升（），W-每m3混凝土的水泥用量（/m3）取330/m3Q0-单位水泥28天的累计水化热（J/）取375103J/kgC-混凝土的比热，取993.70 J/K-混凝土容重，取2400/m3t-混凝土龄期（d）m-常数，与水泥品种、浇筑时温度有关 设计c40p6混凝土绝热温升计算如下： 令e-mt =0时，Q0=375000J/（42.5级普通硅酸盐水泥）T=260410000/（993.72400）=47.57根据有关资料，混凝土的实际最高温升在浇筑后的第3天，由下图查得：降温系数，按1.25米厚底板查表，取值见下表day36912151821242730(t)0.420.310.190.110.070.040.03T3=47.570.42=19.982)混凝土浇筑时，要求入模温度控制在25以内。 T0=253）混凝土浇筑后三天时，最高内部温度值； T3max= T0+ T3=25+19.98=44.984)混凝土浇筑时预计为5月中旬，平均气温为20，则混凝土的内外温差为： 内外温差=44.98-20=22.98 25 通过以上计算，筏板基础表面拟采用一层塑料薄膜和一层毛毡进行蓄热保温养护，以控制温度缝。毛毡养护材料的厚度由下式计算得：=0.5H(Ta-Tb)K/1(Tmax-Ta)式中： -毛毡厚度 mH - 大体积混凝土厚度 1.5m-毛毡的导热系数 0.04W/(m.k)1-混凝土的导热系数 2.3W/(m.k)Ta-混凝土与养护材料接触面温度，当混凝土内外温差控制在25时，Ta=Tmax-20=46.8-20=26.8Tb-施工时大气平均气温 20K -传热系数修正值 1.3=0.5H(Ta-Tb)K/1(Tmax-Ta)=0.50.041.5(22.98-20)1.32.3(44.98-22.98) =0.0022968m=0.02cm通过理论计算，采用下边一层塑料薄膜，上覆盖一层毛毡进行大体积混凝土养护时，其内、外温差值可控制在25以内，以满足规范规定的要求。2、底板混凝土收缩温度应力计算：预计底板混凝土浇筑30天左右，底板混凝土的温度就可降至周围大气的温度，验算底板混凝土整体浇筑后，是否会产生收缩性裂缝。底板L=45.6m，H=1.5m H/L=1.5/45.6=0.033 0.20 符合计算假定1） 阻力系数：Cx=60N/cm3=0.06N/mm32） 底板厚度 H=15003） 各龄期的混凝土弹性模量： E（t）=E0(1-e-0.09t) 式中：E0= 3.25104N/mm2由于3天后开始降温，所以从第3天开始计算：E（3）=3.25104(1-e-0.093)=3.25104(1-0.7634)=0.769104Mpa同样方法求得：E（6）=1.356104 Mpa E（9）=1.804104 Mpa E（12）=2.146104 Mpa E（15）=2.408104 Mpa E（18）=2.607104 Mpa E（21）=2.759104 Mpa E（24）=2.875104 Mpa E（27）=2.964104 Mpa E（30）=3.032104 Mpa 4)混凝土的线膨胀系数 =110-5/ 5）结构长度 L=46500 6）结构计算温度： T=Tm+Ty(t) a、混凝土各龄期阶段的降温温差Tm水泥水化热引起的最大绝热温升：Tmax=44.98混凝土的实际最高温升在浇筑后的第3天 T3=19.98根据上图和Tmax计算各龄期阶段的降温温差：T3-6=44.98*(0.42-0.31)=4.95T6-9=44.98*(0.31-0.19)=5.4T9-12=44.98(0.19-0.11)=3.6T12-15=44.98(0.11-0.07)=1.8T15-18=44.98(0.07-0.04)=1.34T18-21=44.98(0.04-0.03)=0.45B、混凝土的收缩当量温差Ty(t)根据计算式： Ty(t)=y(t)/式中：Ty(t)-混凝土各龄期的收缩值 -混凝土的线膨胀系数 110-5而根据式：y(t)= y0（1-e-bt）M1M2M3M10式中：y0-标准状态下混凝土的极限收缩值，一般为3.2410-4 b经验系数，取0.01 t混凝土龄期（d）M1M2M3M10各种修正系数，经计算总值取为1.50y(30)= 3.2410-4 (1- e-0.0130)1.5=1.2610-4y(27)= 3.2410-4 (1- e-0.0127)1.5=1.1510-4同样方法求得：y(24)= 1.03710-4 y(21)= 0.920510-4 y(18)= 0.8010-4 y(15)= 0.67710-4 y(12)= 0.5510-4 y(9)= 0.41810-4 y(6)= 0.28210-4 y(3)= 0.14410-4 所以： Ty(30) =1.2610-4/110-5=12.60 Ty(27) =1.1510-4/110-5=11.50同样方法求得： Ty(24) =10.37 Ty(21) =9.21 Ty(18) =8 Ty(15) =6.77 Ty(12) =5.50 Ty(9) =4.18 Ty(6) =2.82 Ty(3) =1.44 各龄期阶段的混凝土收缩当量温差为：Ty(3-6)= Ty(6)- Ty(3) =2.82-1.44=1.38Ty(6-9)= Ty(9)- Ty(6) =4.18-2.82=1.36同样方法求得：Ty(9-12)=1.32 Ty(12-15)=1.27 Ty(15-18)=1.23 Ty(18-21)=1.21Ty(21-24)=1.16 Ty(24-27)=1.13Ty(27-30)=1.10 所以，结构计算温差为：T(3-6)=T3-6+Ty(3-6)=1.30+1.38=2.68T(6-9)=T6-9+Ty(6-9)=2.17+1.36=3.53T(9-12)=T9-12+Ty(9-12)=3.90+1.32=5.22T(12-15)=T12-15+Ty(12-15)=4.33+1.27=5.60T(15-18)=T15-18+Ty(15-18)=3.90+1.23=5.13T(18-21)=T18-21+Ty(18-21)=2.60+1.21=3.81T(21-24)=T21-24+Ty(21-24)=1.73+1.16=2.89T(24-27)=T24-27+Ty(24-27)=1.30+1.13=2.43T(27-30)=T27-30+Ty(27-30)=0.43+1.10=1.537)应力松弛系数S按下表采用各龄期混凝土的应力松弛系数St(d)36912151821242730S0.570.520.480.440.410.3860.3680.3520.3390.3278)计算温度应力：max=ET(1-1/chL/2)s式中：=（CX/HE）0.5(3-6)=0.5(0.769104+1.356104)110-52.68 1-1/ch(0.06/24001.0625104)0.531321(0.57+0.52)/2 =1.0625104110-52.68(1-0.4177)0.545 =1.0625104110-52.680.58230.545=0.0904Mpa同样方法求得：(6-9)=0.1306Mpa (9-12)=0.1933Mpa (12-15)=0.2009Mpa (15-18)=0.1774Mpa (18-21)=0.1273Mpa (21-24)=0.0934Mpa (24-27)=0.0761Mpa (27-30)=0.0465Mpa 总的温度应力为：max =(3-6)+ (6-9)+ (9-12)+(27-30) =0.0904+0.1306+0.1933+0.2009+0.1774+0.1273+0.0934+0.0761+0.0465=1.1359 Mpa=40（即E3=40）”，在true内输入800，在false内输入600，确定（其余行可以采用填充柄完成，或重复上述的顺序）选择实发工资项下的一个单元格，输入“=基本工资（在该行的单元格名）+奖金（同上）-住房基金（同上）-保险费（同上）”，确认（回车）（其余单元格采用填充柄完成，或重复上述顺序）保存文件本题完成11. If函数的应用：根据教师工作表教师职称确定其职务津贴练习Excel2003P140：Excel2003电子表格的编辑操作2. 排序3. （1）打开当前试题目录下文件excel-24.xls；（2）在B4单元格内键入数字“45637”；（3）表格所有数字格式为带1位小数格式（如：23456.0）；（4）将Sheet1的所有内容复制到工作表Sheet2的相应单元格内，并以“电器”为关键字，对四个季度所有数据递减排序；（5）同名存盘。打开当前试题目录下文件excel-24.xls点B4单元格，输入“45637”选中表格内的所有数字格式，点右键，点设置单元格格式，点数字，设小数位为1，确定全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前页面的左上角的单元格，点粘贴点“电器”单元格，点表格，点排序，主要关键字下选择电器，点降序，确定保存文件本题完成4. （1）打开当前试题目录下文件excel-29.xls；（2）根据工作表中数据，在B4单元格内键入数据“2580”；（3）表格数字数据设置为“0,000.0”的格式；（4）以“1997年”为关键字，对不同规格所有相应数据进行递减排序；（5）同名存盘。打开当前试题目录下文件excel-29.xls点B4单元格，输入“2580”选中表格内的所有数字格式，点右键，点设置单元格格式，点数值，设小数位为1，点使用千分分隔符为有效，确定点“1997年”单元格，点表格，点排序，主要关键字下选择1997，点降序，确定保存文件本题完成5. （1）打开当前试题目录下文件excel-33.xls；（2）根据工作表中数据，在E4单元格内键入数据“商务出版社”；（3）将SHEET1所有内容复制到工作表SHEET2的相应位置，并以“单价”为关键字，递减排序；（4）同名存盘。打开当前试题目录下文件excel-33.xls点E4单元格，输入“商务出版社”全选SHEET1（即当前的文件），点复制，点开SHEET2，点当前
