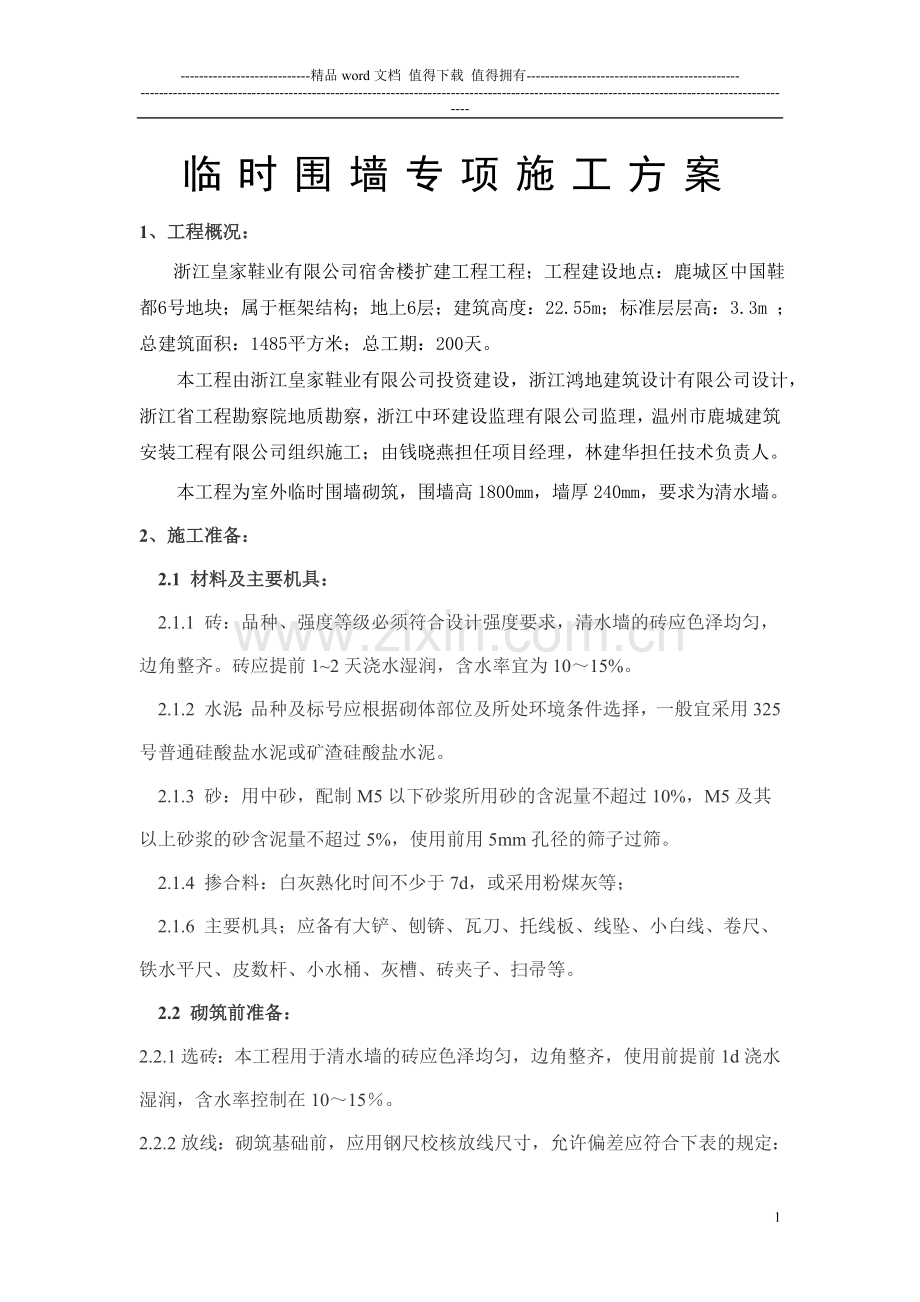

-精品word文档 值得下载 值得拥有-临时围墙专项施工方案1、工程概况： 浙江皇家鞋业有限公司宿舍楼扩建工程工程；工程建设地点：鹿城区中国鞋都6号地块；属于框架结构；地上6层；建筑高度：22.55m；标准层层高：3.3m ；总建筑面积：1485平方米；总工期：200天。 本工程由浙江皇家鞋业有限公司投资建设，浙江鸿地建筑设计有限公司设计，浙江省工程勘察院地质勘察，浙江中环建设监理有限公司监理，温州市鹿城建筑安装工程有限公司组织施工；由钱晓燕担任项目经理，林建华担任技术负责人。本工程为室外临时围墙砌筑，围墙高1800mm，墙厚240mm，要求为清水墙。2、施工准备：2.1材料及主要机具：2.1.1砖：品种、强度等级必须符合设计强度要求，清水墙的砖应色泽均匀，边角整齐。砖应提前12天浇水湿润，含水率宜为1015%。2.1.2水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.3砂：用中砂，配制M5以下砂浆所用砂的含泥量不超过10%，M5及其以上砂浆的砂含泥量不超过5%，使用前用5mm孔径的筛子过筛。2.1.4掺合料：白灰熟化时间不少于7d，或采用粉煤灰等；2.1.6主要机具；应备有大铲、刨锛、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。2.2砌筑前准备：2.2.1选砖：本工程用于清水墙的砖应色泽均匀，边角整齐，使用前提前1d浇水湿润，含水率控制在1015。2.2.2放线：砌筑基础前，应用钢尺校核放线尺寸，允许偏差应符合下表的规定：长度L（m）允许偏差(mm)长度L（m）允许偏差（mm）L30m1560mL90m2530mL60m2090mL302.2.3选择砌筑方法：采用“三一”砌筑法，即一铲灰、一块砖、一揉压的砌筑方法，如采用铺浆法砌筑时，铺浆长度不得超过750mm，施工时气温超过30，铺浆长度不得超过500mm。2.2.4设置度数杆：在围墙砌体转角处、交界处应设置皮数杆，皮数杆上标明砖皮数、灰缝厚度以及竖向构造的变化部位。皮数杆间距不应大于15m。在相对两皮数杆上砖上边线处拉准线。2.3围墙砖基础本工程围墙高度约3000mm，墙厚370mm，根据03G001图集，选用砖基础下部为大放角、上部为基础墙，要求地基为原土，如为回填土，应回填2：8灰土分层夯实，具体尺寸及厚度见下图：围墙砖基础放角详图说明：1、本基础为1800mm高，240mm厚围墙基础，基础按03G001围墙大门图集选择，2、砖基础底标高不同时，应从低处砌起，并应由高处向低处搭砌，搭砌长度不应小于砖基础大放角的高度。2、砖基础大放角一般采用一顺一丁砌筑形式，即一皮顺砖与一皮丁砖相见，上下皮垂直灰缝相互错开60mm。水平灰缝厚度和垂直灰缝宽度宜为10mm，水平灰缝的砂浆饱满度不得小于80。3、砖基础转角处、交界处，为错缝需要应加砌配砖（3/4砖、半砖或1/4砖）。4、下图为底宽2砖半等高式砖基础大放角转角处分皮砌法：2.3围墙砌筑1、围墙砌筑：本工程围墙高1800mm，墙厚240mm，采用一顺一丁砌筑方法,M5混合砂浆砌筑，每5000m设砖柱一根，截面尺寸490490mm（见下图）。2、砖墙的水平灰缝厚度和垂直灰缝宜为10mm。砖墙的水平灰缝砂浆饱满度不得小于80，垂直灰缝宜采用挤浆或加浆方法，不得出现透明缝、假缝。自然地坪370490砖柱(间距5m)490490砖柱围墙立面图围墙剖面图3、砖柱应选用整砖砌筑，砖柱砌筑应保证砖柱外表面上下皮垂直灰缝相互错开1/4砖长，砖柱内部少通缝，为错缝需要加砌配砖，不得采用包心砌法。2.4操作工艺：2.4.1工艺流程： 作业准备 砖浇水 砂浆搅拌砌砖墙 验评 2.4.2砖浇水：粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5m为宜，含水率为10%15%，常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙；冬期浇水有困难，必须适当增大砂浆稠度。2.4.3砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为2%，砂、灰膏控制在5%以内。可采用机械搅拌或人工搅拌，搅拌时间不少于1.5min，注意必须按要求控制配合比。2.4.4砌砖墙：组砌方法：砌体一般采用一顺一丁（全丁、满条）、梅花丁或三顺一丁砌法（可见下图）。砖柱不得采用先砌四周后填心的包心砌法。全丁：各皮砖均丁砌，上下皮垂直灰缝相互错开1/4砖长，适合砌筑一砖厚（240mm墙）。一顺一丁：一皮顺砖与一皮丁砖相间，上下皮垂直灰缝相互错开1/4砖长，适合砌筑一砖及一砖以上厚墙.本工程由于砌筑240mm墙，故选用一顺一丁的砌筑形式砌筑。选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致的砖。敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上。盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正。严禁事后砸墙。清水墙不允许有三分头，木得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆。砌清水墙应随砌、随划缝，划缝深度为810mm，深浅一致，墙面清扫干净。混水墙应随砌随将舌头灰刮尽。3 保证项目：3.1砖的品种、强度等级必须符合设计要求。3.2砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的75%。3.3砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%。3.4外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合规定。 3.5基本项目：3.5.1砌体上下错缝，砖柱、垛元包心砌法：清水墙面无通缝； 3.5.2砖砌体接槎处灰浆应密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。3.5.3清水墙组砌正确，坚缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。3.5.4砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。4、应注意的质量问题4.1基础墙与上部墙错台：基础砖撂底要正确，收退大放角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正，4.2清水墙游丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在丁砖立楞处用托线板吊直弹线，二步架往上继续吊直弹粉线，由底柱上所有七分头的长度应保持一致，上层分窗口位置时必同下窗口保持垂直。4.3灰缝大小不匀：立皮数杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。5、技术资料5.1材料（砖、水泥、砂、等）的出厂合格证及复试报告。5.2砂浆试决试验报告。5.7其它技术文件。7
