“古田·2008城市花园”工程A标段 施工组织设计 - 155 -

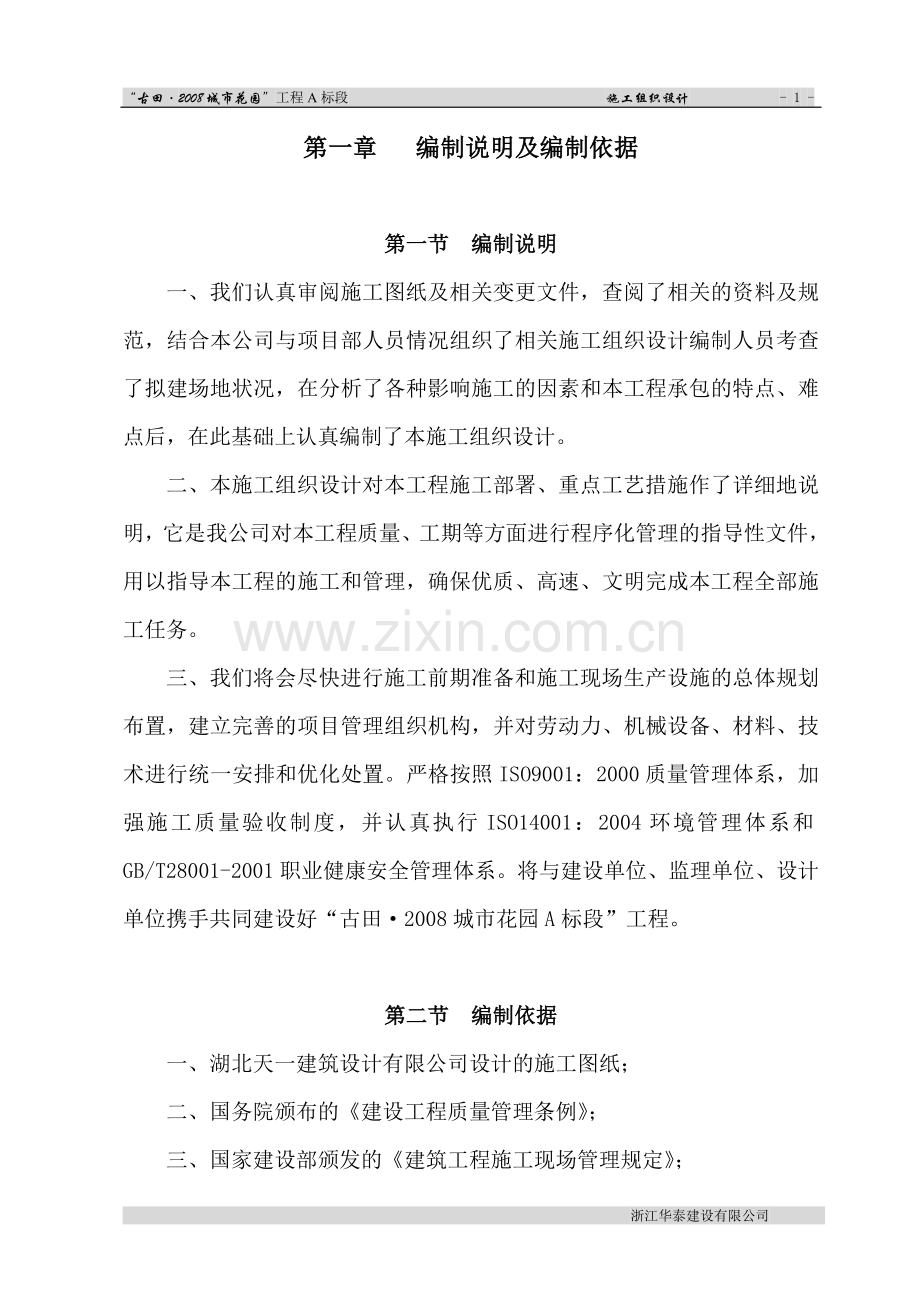

第一章 编制说明及编制依据

第一节 编制说明
一、我们认真审阅施工图纸及相关变更文件，查阅了相关的资料及规范，结合本公司与项目部人员情况组织了相关施工组织设计编制人员考查了拟建场地状况，在分析了各种影响施工的因素和本工程承包的特点、难点后，在此基础上认真编制了本施工组织设计。
二、本施工组织设计对本工程施工部署、重点工艺措施作了详细地说明，它是我公司对本工程质量、工期等方面进行程序化管理的指导性文件，用以指导本工程的施工和管理，确保优质、高速、文明完成本工程全部施工任务。
三、我们将会尽快进行施工前期准备和施工现场生产设施的总体规划布置，建立完善的项目管理组织机构，并对劳动力、机械设备、材料、技术进行统一安排和优化处置。严格按照ISO9001：2000质量管理体系，加强施工质量验收制度，并认真执行ISO14001：2004环境管理体系和GB/T28001-2001职业健康安全管理体系。将与建设单位、监理单位、设计单位携手共同建设好“古田·2008城市花园A标段”工程。

第二节 编制依据
一、湖北天一建筑设计有限公司设计的施工图纸；
二、国务院颁布的《建设工程质量管理条例》；
三、国家建设部颁发的《建筑工程施工现场管理规定》；
四、国家颁布的《工程建设标准强制性条文》、（房屋建筑部分）；
五、省及市颁布的有关地方标准、规定；
六、我公司一体化管理手册、程序文件、作业指导书；
七、拟建施工现场环境情况。
八、根据业主对工期的要求。

第三节 采用标准
一、土建工程主要采用标准
（一）、《建筑工程施工质量验收统一标准》GB50300-2001
（二）、《建筑桩基技术规范》JGJ94-94
（三）、《土方与爆破工程施工及验收规范》GBJ201-83
（四）、《建筑地基基础工程施工及验收规范》GB50202-2002
（五）、《湿陷性黄土地区建筑规范》GBJ25-90
（六）、《膨胀土地区建筑技术规范》GBJ112-87
（七）、《建筑基坑支护技术规程》JGJ120-99
（八）、《建筑边坡工程技术规范》GB50230-2002
（九）、《砼结构工程施工质量验收规范》GB50204-2002
（十）、《普通砼配合比设计规程》JGJ55-2000
（十一）、《普通砼用砂质标准及检验方法》JGJ52-92
（十二）、《普通砼用碎石和卵石质量标准和检验方法》JGJ53-92
（十三）、《高层建筑砼结构技术规程》JGJ3-2002
（十四）、《砼外加剂应用技术规程》GB50119-2003
（十五）、《砼强度检验评定标准》GBT801-87
（十六）、《组合钢模板技术规范》GB50214-2001
（十七）、《建筑工程大模板技术规程》JGJ74-2003
（十八）、《钢筋焊接及验收规程》JGJ18-2003
（十九）、《钢筋机械连接通用技术规范》JGJ801-2003
（二十）、《钢筋焊接接头试验方法标准》JGJ/T27-2002
（二十一）、《砌体工程施工质量验收规范》GB50203-2002
（二十二）、《砌筑砂浆配合比设计规程》JGJ98-2000
（二十三）、《木结构工程施工质量验收规范》GB50206-2002
（二十四）、《建筑地面工程施工质量验收规范》GB50209-2002
（二十五）、《屋面工程施工质量验收规范》GB50207-2002
（二十六）、《建筑装饰装修工程施工质量验收规范》GB50210-2001
（二十七）、《住宅装饰装修工程施工规范》GB50327-2001
（二十八）、《外墙面砖工程施工及验收规范》JGJ126-2000
（二十九）、《建筑工程饰面砖粘结强度检验标准》JGJ110-97
（三十）、《铝合金门窗安装及验收规程》JGJ103-96
（三十一）、《工程测量规范》GB50026-93
（三十二）、《建设工程文件归档整理规范》GB/T50328-2001
二、安装工程主要采用标准及规程
（一）、《建筑安装工程质量验收评定标准》GBJ300-2001
（二）、《建筑电气工程施工质量验收规范》GB50303-2002
（三）、《电气装置安装工程电气设备交接试验标准》GB50150-91
（四）、《电气装置安装工程电缆线路施工及验收规范》GB50168-92
（五）、《电气装置安装工程低压电器施工及验收规范》GB50254-96
（六）、《电气安装工程1KV及以下配线工程施工及验收规范》GB50258-96
（七）、《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
（八）、《电气装置安装工程接地装置施工及验收规范》GB50169-92
（九）、《给水排水管道工程施工及验收规范》GB50268-97
（十）、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
（十一）、《家用燃气燃浇器具安装及验收规程》CJJ12-99
（十二）、《电梯工程施工质量验收规范》GB50310-2002
（十三）、《通风与空调工程施工质量验收规范》GB50243-2002
（十四）、《综合布线系统工程施工及验收规范》CECS89-97
（十五）、《建设工程施工现场供用电安全规范》GB50194-93
（十六）、《建筑安装工程施工图集》1～5
（十七）、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-28
（十八）、《给水排水通用图集》S1、S2、S3
（十九）、《建筑给水聚丙烯管道工程技术规程（PP-R）DB32/T474-2001
（二十）、《住宅装饰装修工程施工规范》GB50327-2001
三、其它采用标准
（一）、《建筑施工安全检查标准》JGJ59-99
（二）、《施工现场临时用电技术规范》JGJ48-88
（三）、《建筑施工弯处作业安全技术规范》JGJ80-91
（四）、《龙门架和井字架构件提安全技术规范》JGJ88-92
（五）、《建筑施工扣件式钢脚手架安全技术规范》JGJ130-2001
（六）、《建筑工程施工现场供电安全规范》GB50194-93
（七）、《建筑施工现场用电安全规范》JGJ46-88
（八）、《建筑机械使用安全规范》JGJ33-86
（九）、《建筑施工高空作业安全技术规范》JGJ80-91

第二章 工程概况及特点

第一节 建筑概况
本工程为湖北世纪东方房地产开发有限公司“古田·2008城市花园A标段”工程。该楼位于汉口长丰大道，由湖北天一建筑设计有限公司设计。该工程1、3#楼均为框架六层，幼儿园综合楼为框架三层；建筑总高度分别为21.1米、11.7米。室内外高差：1、3#楼为0.90m，综合楼为0.45m。1、3#建筑面积为8443m2、幼儿园建筑面积为1178m2。
第二节 结构概况
本工程±0.000相当于绝对标高：1、3#楼为25.3m，幼儿园综合楼为24.9m。建筑安全等级为二级，结构抗震设防类别为丙类，抗震设防烈度为六度，抗震等级：1、3#楼、综合楼框架为四级，基础设计等级：1、3#楼、幼儿园综合楼为丙级。建筑混凝土结构的环境类别分：1、3#楼、±0.000以下环境类为二a类，±0.000以上部分环境类别为一类，±0.000以上的露天环境中的构件（如屋面板、露台、雨蓬等）的环境类别为二a类；综合楼±0.000以下部分及±0.000以上的露天环境中的构件（如屋面板、露台、雨蓬等）的环境类别为二a类，±0.000以上部分环境类别为一类。耐火等级为二级，结构设计正常使用年限为五十年；本工程采用桩基础，桩采用静压管桩和沉管灌注桩。砌体部分：外墙及分户墙均为250厚加气混凝土砌块；内隔墙均为100厚加气混凝土砌块；墙身位于室内地面以下600mm处，应铺设1：2水泥砂浆（加5%防水剂）厚20mm作防潮层；砌体墙与钢筋混凝土柱等相交部位两面钉200宽钢丝网后粉刷；轻质砌块墙上开门洞时现浇钢筋混凝土小柱100宽（梁与墙厚同）上下与梁板连接。所有厨房、卫生间、室外女儿墙、露台周边先浇C15混凝土250厚后砌墙，宽度同墙厚。室内地坪（±0.000）以下砌体用MU10蒸压灰砂砖，M5水泥砂浆砌筑，室内地坪（±0.000）以上墙体用容重不大于7.0KN/m3的加气混凝土砌块， M5.0混合砂浆砌筑。
混凝土强度等级：
一、主要构件混凝土强度等级
一、1．3#楼及幼儿园综合楼混凝土强度等级（除图中另有注明者外）
结构部位
混凝土强度等级
结构部位
混凝土强度等级
基础承台
C25
楼 面
梁、板

C25
楼梯及楼梯支柱
C20

构造柱（GZ）
C20
框架柱

C25
基础梁
C25

屋面及露
台梁、板
C25

第三节 装饰概况
本工程外墙均面采用涂料外墙面和面砖外墙面； 1、3#楼内墙为水泥砂浆墙面；楼面为水泥砂浆楼面；幼儿园综合楼为面砖墙面和磁漆墙面，地；顶棚均为钢筋混凝土板水泥面和铝合金方型板吊顶；屋面采用无机铝盐防水砂浆防水屋面和高聚物改性沥青卷材防水屋面。窗为铝窗和塑钢窗，双层中空玻璃；门为木门和塑钢推拉门。

第四节 安装工程概况
一、给排水工程
给排水工程由生活给水系统、生活排水系统、自动喷淋给水系统及消防给水系统。
（一）、1、3#楼，幼儿园综合楼生活给水系统：1～3层利用室外市政自来水直接供给，4～6层由小区变频加压给水管网供给；室内均采用给水塑料管（PPR管），热熔连接。
（二）、排水系统：排水采用合流制，污水经化粪池处理后，排入市政污水系统，排水管采用白色PVC—U管，粘接连接并须按国标设置阻火圈及伸缩节；空调凝结水采用白色PVC—U管，粘接连接；排水管室外埋地敷设时采用PVC—U双壁波纹管，粘接或承插橡胶圈连接。
（三）、雨水系统：雨水管采用PVC-U排水管汇集排入市政雨水管网。
（四）、消防给水系统： 1、3#楼消防初期十分钟用水由小高层住宅楼屋顶消防水箱供给。
（五）、自动喷淋系统：21L/s，消防初期十分钟用水由13#、14#楼屋顶消防水箱供给，自动喷淋给水系统报警阀设于小区消防水泵房内，末端试水装置设在24#楼的喷淋系统管道末端。
二、电气工程：
（一）、强电部分： 1、3#楼住宅及综合楼用电供电负荷等级为三级，应急灯等为二级负荷，应急灯灯采用蓄电池作为备用电源，应急时间大于60分钟。380/220V电源进线采用电缆直接埋地敷设，入户处穿钢管保护，电缆的金属外皮应接地。低压电气接地采用TN—C—S系统，中性线（PEN）应在进户处做好重复接地，要求接地电阻不应大于1欧姆。
（二）、弱电部分
本工程弱电部分仅为有线电视、宽带数据及电话系统埋管设计。由当地有线电视台和电信局负责该系统的设计、安装、调试等工作，弱电设备引入预埋管长度应伸出外墙2m，预埋管应由建筑物（高）向手孔（低）方向倾斜，坡度不得小于4‰。

第五节 本工程特点及施工关键

一、本工程占地及建筑面积较大。
二、本工程分为框架和框剪结构，测量放线应严格控制，应细致做好沉降观测。
三、屋面防水施工加强控制，做好细部节点的处理，保证防水的质量和耐久性。
四、主体结构复杂，现浇钢筋砼，模板及支撑量大，且预留孔洞，予埋件多，需精心配制模板，保证砼形状及表面清洁。
五、做好安全生、文明施工工作，确保对周围环境影响最小。

第三章 指导思想和实施目标

第一节 指导思想
我公司在改革中力求发展，在竞争中力求生存，以“求实、开拓、进取、创新”的企业精神为指导，把湖北世纪东方房地产开发有限公司“古田·2008城市花园A标段”工程作为我公司施工的重点工程之一。将以强有力的项目施工管理班子、先进的建筑施工技术和机械设备、合理的工程造价和施工工期，以质量为中心，采用ISO9001：2000《质量管理体系》系列标准，建立湖北世纪东方房地产开发有限公司“古田·2008城市花园A标段”工程项目部；选配具有和本工程相似业绩、勤奋敬业、高素质的项目经理、工程技术负责人，施工员、质检员等项目管理层，实施项目法管理，积极推广应用新技术、新工艺、新材料、精心组织、科学管理、优质高速地完成施工任务。

第二节 实施目标
充分发挥我公司的整体优势，科学组织，精心施工，采用先进、成熟的施工技术，推广应用科技成果，以有力的技术和管理手段，保证施工顺利进行，严格履行合约，确保实现如下目标：
一、工期目标： 1、3#楼为203日历天，幼儿园综合楼为87日历天。
二、质量目标：本工程保证达到武汉市优质工程，分部分项工程一次交验合格率达100％，杜绝质量事故。
三、安全生产、文明施工目标：完善安全措施，提高安全意识，杜绝死亡和重伤事故的发生，年工伤频率在0.5‰以下。文明施工按照公司施工现场CI管理标准的要求实施管理。详细划分职责，严格按总平面进行管理及安全保卫工作，确保文明施工；采取有效措施，避免施工扰民，最大限度减少对环境的污染。
四、科技进步目标：为实现上述工程质量、工期、安全、文明施工等目标，充分发挥科技是第一生产力的作用，在工程施工中，积极采用新技术、新工艺、新材料、新设备和现代化管理技术。拟在本工程中采用如下新技术：粗直径钢筋连接技术；新型模板与脚手架应用技术；新型建筑防水和塑料管应用技术；企业的计算机应用及管理技术。
五、服务目标：信守合约，密切配合，认真配合业主分包单位的工作，对工程质量、工程进度、计划协调进行控制和管理，并接受业主的检查，保证既有一流的质量又有一流的服务。
六、管理目标：保证ISO9001：2000质量管理体系的有效进行，切实履行计划、实施、检查、控制四大管理职能，加强协调，保证各项承诺的兑现，对专业分包单位以同标准的质量控制，做好总分包的协调配合工作。

第四章 项目部组织机构管理

第一节 施工组织
为确保优质、高速、安全、文明地完成“古田·2008城市花园A标段”工程建设任务，本工程开工后，将列为我公司的重点工程，成立项目经理部，代表法人全面履约，按照国际惯例实施项目管理，对工程施工进行组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构合理的原则，选配具有改革开拓精神，施工经验丰富、服务态度良好、勤奋实干的工程技术和管理人员。项目经理部设项目经理一名、项目总工程师一名、项目副经理一名组成项目领导层。下设“四部一室”，即工程技术部、质量安全部、经营财务部、器材物资部、综合办公室，组成项目管理层。由我公司统一组织劳务作业层施工土建安装工程；为加强施工项目的思想政治工作，充分调动全体员工的积极性，在成立项目领导班子的同时，成立项目党支部，以加强施工项目的领导和管理，保证以最优的质量、最快的速度、一流的管理干好该工程；工程技术部职责：对施工范围内的工程质量、技术措施、进度等进行管理、协调、调度。解决图纸及设计上的问题，编制单项施工方案或施工技术交底工艺卡，编制与调整周、旬、月施工进度计划。对工程管理人员和劳务人员进行调配，并保证进入施工现场的管理人员和劳务人员有相应的技术素质。并对施工档案资料进行收集、整理；质量安全部职责：对施工过程中的安全生产、文明施工进行综合管理。对施工范围内的工程质量进行监督控制，对工程施工进行测量放线、沉降观测及按规范要求进行试验检验、计量管理；器材物资部职责：对施工机械设备、临时用水、用电进行管理协调。对工程材料及施工用材的采购、保管、发放等管理工作；经营财务部职责：对工程用款有计划、有测算，并进行成本控制，对施工范围内的工程预决算、报量进行审查，参与谈判及对工程合约进行综合管理；综合办公室职责：负责公关、接待、后勤保障及消防保卫工作。
项目部组织机构图见下：
项目经理

土建副经理
安装副经理
项目总工

质量安全部
技 术 部
办 公 室
财 经 部
安装工程部
器 材 部
土建工程部

模板作业组
砼作业组
钢筋作业组
环 保 组
动 力 队
防水作业组
装饰作业组
安装作业组

第二节 施工前期准备
为了合理安排工程的材料和设备运输，在工程开工前营造一个良好的施工环境，在施工准备期间完成如下工作：
一、施工环境准备
（一）、现场勘查了解地形、道路、供水、供电情况。
（二）、落实现场座标、水准点及水、电接口的情况。
（三）、现场平面规划、布置。
（四）、临时用水、用电线路和设施布设。
（五）、现场道路、临时设施施工。
（六）、平面布置见附图。
二、技术准备
（一）、组建项目管理班子，分工明确，职责分明。
（二）、组织有关人员全面熟悉施工图纸，并进行自审，对图纸上存在的问题、错误、矛盾进行汇总。
（三）、对施工要点、难点部位，进行研讨，制定措施。
（四）、对设计采用的新技术、新结构、新材料、新工艺和新设备进行研讨，制定实施计划。
（五）、进行图纸会审，作好记录。
（六）、作好钢筋、木工的翻样工作。
（七）、组织有关人员讨论并编制施工组织设计。
（八）、作好各项材料、机械、半成品和劳动力计划。
（九）、制订各项管理制度，编制各项作业指导书。
（十）、进行多层次的技术、安全、质量、文明施工、现场管理制度交底。
（十一）、组织编制施工图预算。
第三节 施工程序
根据本工程的特点，为了优质高速地完成本工程的施工任务，我们将充分利用有限的时间和空间，拟采用先地下，后地上，先主体结构，穿插砌体精装修，先外部精装修，穿插内部精装修，以主体施工为先导，其分部分项工程紧随其后，平面分段，立面分层，科学组织交叉作业的总体施工程序。
第四节 保证施工程序的措施
为了有效地确保各道工序按照进度计划的要求保质保量地完成，要求各级管理人员和施工作业人员在作业前做好以下各项施工工作。
一、各专业管理人员应在施工前，充分学习设计图纸及有关资料、规范，按照项目质量保证计划的要求，做好各项内业工作。
二、材料物资供应部门，应按照施工组织设计的要求，根据进度计划的安排，做好各项施工材料、架设工具的备置工作，特别注意落实特殊材料的购置准备。
三、半成品加工和供应，应按进度计划要求提前做好加工或订购、联系落实工作，确保现场需要。
四、现场各工种按计划要求确保作业人员的数量和素质要求，各作业队严格按照计划制定的节点控制进度完成。
五、现场进度应随时保持在有效控制范围内，若前一节点发生拖拉现象，应及时在后一节点采取补救措施，各分节点应保证总控制点的完成。
第五节 现场管理于协调
本工程分部工程多，土建于安装与装修要密切配合，加强现场的总平面管理、协调十分重要。由项目经理部主管生产施工的副经理负责对各单位工程和其它单位的日常协调管理工作，按照以下制度实施管理。
一、按照工程及设计要求，及时要求业主组织相应专业的施工作业队伍进场，按照总体施工网络计划所确定的专业施工顺序与进度安排实施作业。作业过程遇工序改变应及时调整作业计划。
二、为达到工程质量控制目标，应严格按照合同要求和设计图纸要求进行，执行国家颁布的现场施工规范、质量验评标准。并及时做好内部资料，竣工时提供完整的施工验收资料。
三、在施工现场内，每个单位应严格执行我们的现场安全生产、文明施工、总平面布局的管理。
第六节 施工用水计算
一、施工用水：施工现场用水主要包括生活用水、生产用水和消防用水。
（一）、生产用水总量
q1=k1×ΣQ1N1K2/8×3600
三层以下施工用水主要浇筑考虑浇筑零星砼时的用水，其它用水三层以上考虑现场浇砼的用水，取浇筑砼全部用水定额N1=2000L/M3,每台班浇筑砼量，最大约100m3，故取Q1=100m3，取K1=1.1，K2=1.5
q1=1.1×(100×2000×1.5)/(8×3600)=11.5 (L/S)
（二）、计算机械用水量
无拌制和浇注砼以外的施工机械，不考虑q2用水量
（三）、施工现场生活用水量
q3=PN3K4/8×3600
式中：p=施工现场高峰昼夜人数，取750人
N3=每人昼夜用水量，取40升
K4用水不均衡系数取1.4
则：q3=750×40×1.4/8×3600=1.46L/s
（四）、生活区生活用水量
q4=P2N4K5/24×3600
式中：p2=施工现场高峰昼夜人数，取750人
N4=每人昼夜用水量，取100L/s
K5用水不均衡系数取2.25
则：q2=750×100×2.25/24×3600=1.95L/s
（五）、消防用水量
消防用水经查表q5=10L/S(经查表)
（六）、计算总用水量
q1+q2+q3+q4=11.5+0+1.46+1.95=14.91(L/S)＞q
故工地总用水量为14.91(L/S)
工地临时网路需管径：其中：V为管网中水流速度，取1.5m/s
DN=√4Q/3.14×V×1000=√4×14.91/3.14×1.5×1000=0.113m≈113㎜
DN=113mm
故现场临时供水管采用外径114镀锌钢管做主干线水管。
第五章 总平面布置
一、现场平面布置
进场后，将按施工用地范围，实行封闭施工管理。对现场分区管理，做到资源和空间合理安排。
二、施工现场平面管理
（一）、平面管理原则及管理体系
1、平面管理原则：根据施工总平面设计及各分阶段布置，以充分保障阶段性施工重点、保证进度计划的顺利实施为目的，在工程实施前，制订详细的大型机具使用、进退场计划，主材及周转材料生产、加工、堆放、运输计划，各工种施工队伍进退场调整计划。制订以上计划的具体实施方案、具体措施，以指令性、指导性相结合的方法，严格依照执行标准、奖罚条例，实施施工平面的科学、文明管理。
2、平面管理制度：项目总平面管理由项目部负责，现场实施总平面使用调度会制度，项目部对总平面的使用根据工程进度及施工需要进行协调与调整，各施工层对自己的施工平面行使日常的管理工作。
（二）、平面管理计划的制定：施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度三级网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输、布设网络计划，以确保工程进度，充分、均衡地利用平面为目标，制订出符合实际情况的平面管理实施计划。同时将该计划输入电脑，进行动态调控管理。
（三）、平面管理计划的实施
1、根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人、执行标准、奖罚标准。计划执行中，不定期召开调度会，经充分协调、研究后，发布计划调整书。工程部负责组织阶段性的和不定期的检查监督，确保平面管理计划的实施。
2、基础施工阶段重点保证项目：场区内外环卫；安全用电；场内道路有序安排使用；排水系统通畅。
3、±0.000上施工阶段重点保证项目：垂直运输安全管理；料具置场点有序调整、管理；材料、机械进退场、使用的科学调度；施工作业面工人区域化管理。
第六章 施工进度及劳动力安排
第一节 施工总进度控制
本工程完成合同范围的1、3#楼小为232日历天，幼儿园综合楼为87日历天，包括基础工程、主体结构、一般装修工程及安装工程的预留、预埋等工作内容，开工日期暂定2005年12月20日。（进度计划详见施工横道图和网络图）
第二节 劳动力安排计划
一、本工程劳动力配备计划是根据招标文件提供的设计图纸、有关的预算定额、劳动定额和总进度计划编制的，主要反映工程所需各种技工、普工人数，它是项目部控制劳动力平衡、调配的主要依据。
二、为了确保本工程施工总进度计划目标的实现，达到保障施工进度和施工劳动力投入按阶段配备，重点控制基础、主体工程、装饰工程、安装工程的劳力配备。基础及主体结构施工着重安排模板工、钢筋工和砼工的劳动力，原则上满足24小时作业的要求；装饰工程首先要调配粉刷工，水电管道安装工，楼地面工和其它专业班组。
三、安装工程在主体施工粉刷施工时必须服从土建工程的工期安排，随着土建速度和工作量的增减及时调动配备施工人员，做到决不影响土建工期。
四、为了确保主体工期，本工程必须能在模板施工中满足墙体、柱、楼梯、梁板各工序同时施工的人员分配，本工程直接参与施工的人员高峰时将达到450人左右。

2005～2006年劳动力安排计划表
工种
按工程施工阶段投入劳动力情况
12月
1月
2月
3月
4月
5月
6月
7月
8月
木工
98
98
98
71
42
—
—
—
—
钢筋工
62
62
62
46
28
—
—
—
—
砼工
68
68
68
52
24
—
—
—
—
泥工
—
—
30
61
61
55
—
—
—
抹灰工
—
—
20
100
100
100
100
56
15
防水工
—
—
—
40
20
20
20
10
10
油漆工
—
—
—
50
50
50
33
30
—
架子工
—
18
18
18
12
12
10
10
10
土建电焊工
6
6
6
6
6
6
6
6
6
机械工
8
8
8
8
8
8
8
8
2
试验工
3
3
3
3
3
3
3
3
2
测量工
3
3
3
3
3
3
3
3
3
土建电工
5
5
5
5
5
5
5
5
5
管工
7
7
7
7
7
7
7
7
7
安装焊工
4
4
4
4
4
4
4
4
4
安装电工
6
6
6
6
6
6
6
6
6
普工
20
20
20
20
20
20
20
20
20

第七章 施工机械设备

本工程为有多层和小高层建筑，施工机械设备的配备是确保工期的重要保证措施，为此我们对施工机械做了详细的安排和进场计划。

一、施工机械的选择

序号
机械或设备名称
型 号
规 格
数量
国别
产地
制造
年份
额定
功率KW
1
搅拌机
JSD500
2
国产
2001
18.5
2
闪光对焊机
ZH1-100
2
国产
2000
100
3
钢筋切断机
GQ40A
2
国产
2000
7.5
4
钢筋弯曲机
GW40-1
2
国产
2000
3
5
钢筋调直机

2
国产
2000
4
6
交流电焊机
BX-400
4
国产
2000
24KVA
7
电动套丝机

2
国产
2001
2.2
8
气割工具

2
国产
2001

9
木工圆盘踞
MJZ85
4
国产
2000
3
10
木工手刨机
MBF513C
2
国产
2000
3
11
摇臂电站
JST50
4
国产
1998
3
12
砂轮切割机
￠-150
2
国产
1998
1.1
13
潜水泵
150WQ
8
国产
1999
2.2
14
插入式振动棒
2×70
10
国产
2001
1.1
15
平板振动机
ZW20B
2
国产
2000
2.2
16
蛙式打夯机
HW－70
2
国产
2001
3
17
钢 管
Ф48×3.5
500
国产
1998

二、施工机械进场前的维修和保养：施工机械进场安装前必须进行严格的检查和维修，特别是塔吊、龙门架垂直运输工具的检查，检查电动机运转是否正常，钢丝绳是否发毛，螺栓扣件是否磨损，吊钩是否正常等等。机械设备所有配件机修工都要一一查看，对有质量问题的零件全部进行更换。检查完之后对一些转动部门加润滑油进行保养，这一系列工作做完之后油漆工对所有机械设备刷红丹防锈漆，保证机械在施工过程中不被锈蚀。
三、施工用电计算
本工程以结构施工阶段用电量最大，主要用电设备的用电量如下：
JSD500强制式搅拌机2台：2×18.5KW=37KW
圆盘锯4台：4×3KW=12KW
弯曲机2台：2×3KW=6KW
切断机2台：2×7.5KW=15KW
潜水泵8台：8×2.2KW=17.6KW
调直机2台：2×4KW=8KW
电动套丝机2台：2×2.2=4.4KW
摇臂电站4台：4×3=12KW
砂轮切割机2台：2×1.1KW=2.2KW
插入式振动泵10台：10×1.1=11KW
平板振动机2台：2×2.2=4.4KW
蛙式打夯机2台：2×3=6KW
电动机总容量：∑P1=135.6KW
电焊机容量
闪光对焊机2台：2×100 =200KW
交流电焊机4台：4×24KW=96KW
电焊机总容量：∑P2=296KW
现场照明取50KW
供电设备总用量
P=1.05(K1×ΣP1/cosΦ+K2Σp2+K3Σp3)
=1.05×(0.6×135.6/0.7+0.6×296+0.8×50)=333.83KW
故，现场需配备SL7350/10的变压器一台便可满足施工现场的高峰用电要求。
第八章 施工方案及技术措施

第一节 施工测量
本工程拟定建筑施工控制网为方格网，采用直角坐标法放线；以建设单位提供的平面和高程控制点为依据，根据设计对本工程平面座标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量规范要求，以先主体后局部的原则对整个工程进行整体控制，再进行各区段控制点的加密和放样工作。
一、 主要测量器具如下表
序号
仪器名称
数量
用途
1
J2级经纬仪
1
轴线投测
2
DS3级水准仪
2
标高传送
3
无线对讲机
2
通讯联络
4
50m钢尺
2
轴线测量
5
铅直仪
1
竖向投点
6
电脑
2
办公
7
数码相机
1
记录工程过程
8
投影仪
1
办公
9
电子温控器
1
标养室
10
大气温度计
1

二、建立施工平面控制图：为了将建筑物的设计放样到实地上去，首先根据业主移交的城市测量控制网资料和施工坐标与城市测量控制网的换算关系来确定施工主轴线和建立局部的直角坐标系统；在土方开挖期间，设立每栋3条主控制线，控制点的设置考虑在场内不易破坏和通视条件较好的位置（为施工控制点，涂红三角标志，作控制方向用），并设置永久标识。
三、主轴线的定位及放线
（一）、垫层施工时主要轴线的定位与放线：垫层施工时，依据就近原则将方格网中的控制轴线用经纬仪投至基坑底的施工区域内，基坑的轴线即从附近的控制轴线通过钢尺丈量。控制轴线的标定在施工前期采用50×100×1000mm木桩钉设，当一部分垫层施工完后可直接在垫层上弹墨线在上标红三角。木桩钉设的控制轴线的使用期限不得超过两天，且每次使用前必须拉麻线校核木桩有无移动。
（二）、垫层施工完后地面上的方格控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。
四、高程控制
（一）、建立首级水准控制网：土方开挖时先根据业主移交的水准点在施工场区周围建立首级水准控制网。本工程首级水准控制网多个水准控制点组成。水准控制点标记在场区四周稳固的构筑物上以方便使用。故应另行在场区外侧街道对面的建筑物上设置两个永久性的水准点，以作为首级控制网的监测点。在基础施工全过程中应定期检测首级控制网，并根据沉降量对控制点的标高值进行调整，以确保准确。
（二）、高程控制：基础施工阶段先根据首级水准控制网在基础四周的围墙上或永久性电杆上建立二级水准控制网，施工时依据就近原则，从施工区域附近的二级水准控制点引测施工控制标高并与相邻的二级水准点进行对照闭合。二级水准控制网用水准仪结合吊钢尺的方法测设。一层结构施工完后，即将业主给定的建筑物±0.000层标高引测至一层结构，施工各层间高程传递由通顺的外阳角柱处引测，用钢卷尺丈量，每层用S3级自动调平水准仪抄平，弹出+500mm处水平线。
五、沉降观测：根据《城市测量规范》、《水准测量规范》及设计要求，为及时了解沉降变形情况，根据施工图纸结施01的说明中部位设沉降观测点。在建筑物周围布设三个水准点作为工作基点。沉降观测采用S1+锢钢尺，沉降观测点的埋设及观测周期按设计要求和有关规定进行。并及时整理施测数据，编制成果表，作为竣工资料归档。

第二节 土方开挖
一、开挖前的准备工作
（一）、根据施工现场条件及材料、人员配备、天气状况等诸多因素，确定使用2台小型反铲挖土机600mm铲斗施工。
（二）、机械开挖之前应将地上、地下障碍物清除和处理，并到管线办、电力、市政、给水等相关部门查询该地域是否有管线及给排水管和其它有影响的事物。
（三）、土方开挖前测量人员必须做好方格网控制测量，确定该区域的平均标高。
（四）、工地临时用电的电杆设置及架空线路的高度必须满足汽车运输及挖掘机施工要求，作好临时道路铺设，保证大吨位汽车进入安全，并在大门口设置汽车清洗槽。
（五）、将施工现场场地硬化，场地周围设排水沟，通过明沟抽排将水排入市政管网。
（六）、完成三通一平，测量放线，设立控制轴线桩和水准点。
（七）、组织工人进场，准备足够的工具设备、夜间照明灯具。
（八）、准备机具、物质及人员作好设备调配，对进场挖土机、运输车辆及各种辅助设备进行维修检查，试运转并运至使用地点，对仪器设备进行检验校核。
二、土方开挖
（一）、开挖时施工测量：将建设单位交给的水准点（±0.000）用水准仪测量到施工场地附近、沉降较小便于观测的建筑和构筑物上（如电线杆、临时围墙等处）作多个控制点来控制多栋房子的高程。
（二）、开挖时的定位：根据甲方提供的轴线控制点，离基坑2m处用钢管打龙门桩，桩必须锤紧不能松动，用水准仪测设±0.000线，然后将龙门板固定在龙门桩上，安置经纬仪将轴线控制点分别刻记到龙门板上，用丝线挂线，将建筑物外边线引到地面，通过钢尺确定开挖边线，最后用石灰确定开挖边线。
（三）、土方开挖方法
1、土方开挖采用机械大开挖利用人工配合修平修边的方法，开挖要分层分块进行，并及时做好降排水工作，对挖掘机及运土车，要有专人指挥。
2、土方开挖时要立好标尺，严禁超挖。机械开挖时预留15-20cm土方由人工修整，机械开挖时要有人现场监控，随挖随覆盖，防止坑底暴露时间过长。
3、土方开挖时，在坑外出道口要设置洗车槽，运土车辆出门前必须进行冲洗。夜间施工，土方运输要有场地照明设施，车辆进出不得鸣叫，第二天清晨7点以前，派人对周边道路进行及时清扫，将施工时意外散落在地面的污物清理干净。其余文明施工措施详见本方案文明施工。

第三节 工程桩头破除
工程桩在基础垫层表面+50 mm以上的部位需破除，采用人工破除，以避免损伤桩身，运出基坑集中外运。(由桩基公司负责施工)

第四节 基坑验槽
基坑开挖完毕及时组织设计、监理等有关方面验槽，如发现地质状况与勘察报告不符合，必须通报监理、设计并及时采取针对性措施。

第五节 垫层施工
基坑挖到设计标高，经自检复核轴线位置和水平标高后。再由业主、监理、质监站、地勘、设计院等部门共同验收合格。即用100厚、C10砼垫层封底，其每侧比基础承台外边缘各宽出100，防止雨水浸泡；垫层施工要求平整、标高准确。采用硬刮尺刮后，木搓打平。

第六节 钢筋工程
一、 材料
（一）、钢筋的品种和质量，焊条、焊剂的牌号和性能均必须符合设计要求和有关标准规定。
（二）、每批每种钢材应有与钢筋实际质量与数量相符合的合
