干挂石材岩棉外保温工程技术交底：
交底内容：村委会等单体外墙岩棉保温工程
本技术交底针对外墙岩棉保温工程施工进行的专项技术交底。

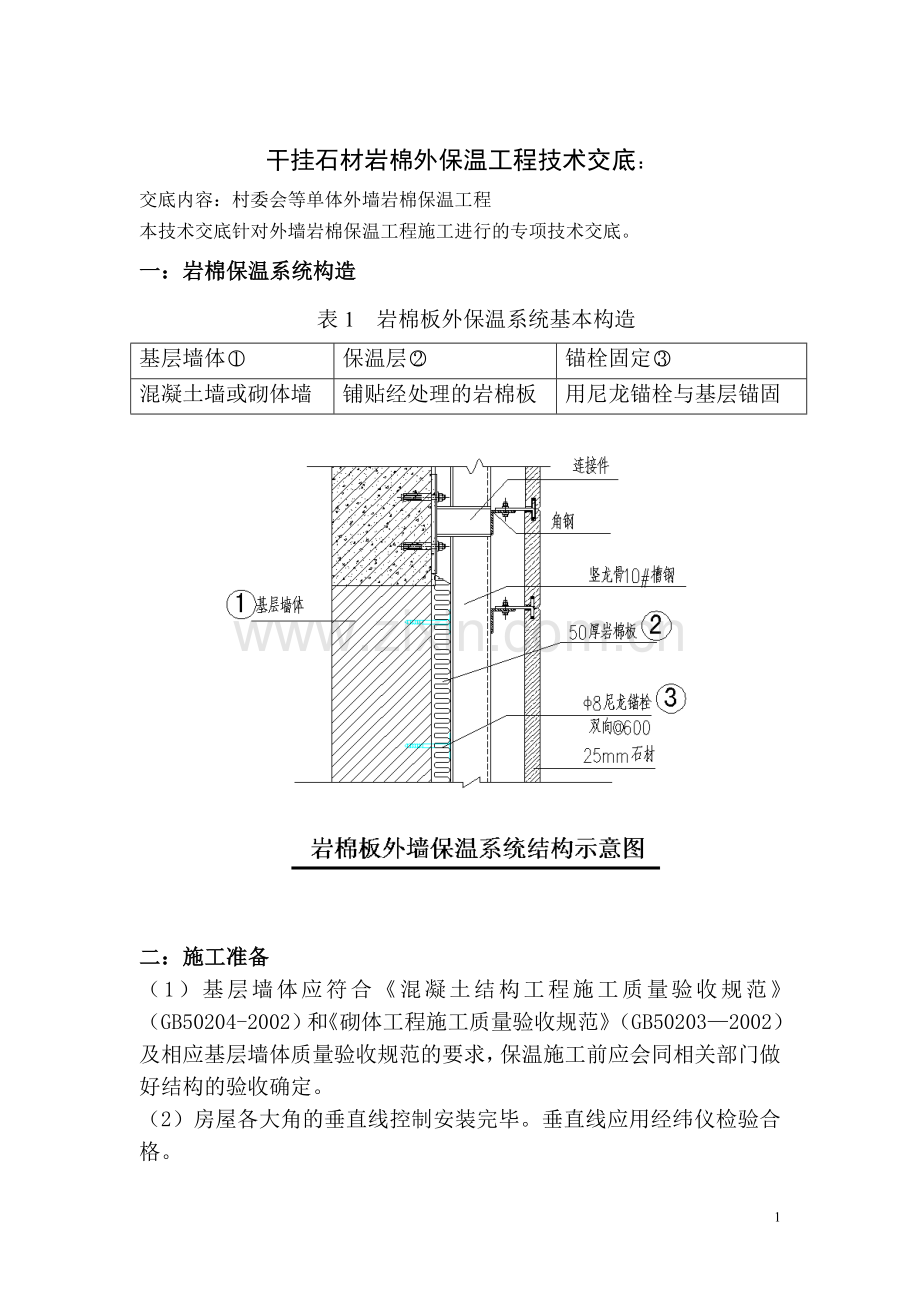

一：岩棉保温系统构造
表1 岩棉板外保温系统基本构造
基层墙体
保温层
锚栓固定
混凝土墙或砌体墙
铺贴经处理的岩棉板
用尼龙锚栓与基层锚固

二：施工准备
（1）基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203—2002）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构的验收确定。
（2）房屋各大角的垂直线控制安装完毕。垂直线应用经纬仪检验合格。

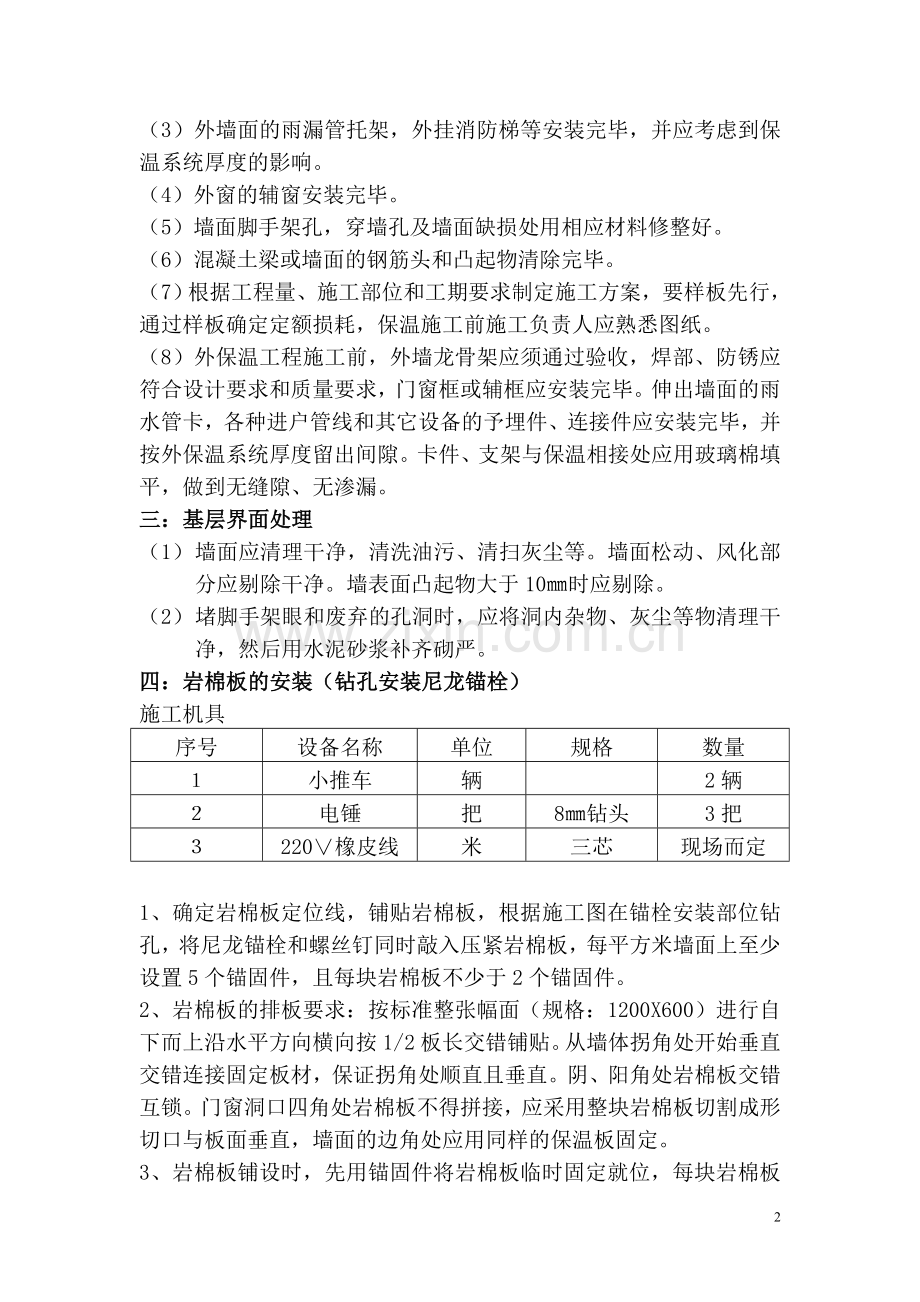

（3）外墙面的雨漏管托架，外挂消防梯等安装完毕，并应考虑到保温系统厚度的影响。
（4）外窗的辅窗安装完毕。
（5）墙面脚手架孔，穿墙孔及墙面缺损处用相应材料修整好。
（6）混凝土梁或墙面的钢筋头和凸起物清除完毕。
（7）根据工程量、施工部位和工期要求制定施工方案，要样板先行，通过样板确定定额损耗，保温施工前施工负责人应熟悉图纸。
（8）外保温工程施工前，外墙龙骨架应须通过验收，焊部、防锈应符合设计要求和质量要求，门窗框或辅框应安装完毕。伸出墙面的雨水管卡，各种进户管线和其它设备的予埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。卡件、支架与保温相接处应用玻璃棉填平，做到无缝隙、无渗漏。
三：基层界面处理
（1） 墙面应清理干净，清洗油污、清扫灰尘等。墙面松动、风化部分应剔除干净。墙表面凸起物大于10㎜时应剔除。
（2） 堵脚手架眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净，然后用水泥砂浆补齐砌严。
四：岩棉板的安装（钻孔安装尼龙锚栓）
施工机具
序号
设备名称
单位
规格
数量
１
小推车
辆

2辆
２
电锤
把
8㎜钻头
3把
３
220∨橡皮线
米
三芯
现场而定

1、确定岩棉板定位线，铺贴岩棉板，根据施工图在锚栓安装部位钻孔，将尼龙锚栓和螺丝钉同时敲入压紧岩棉板，每平方米墙面上至少设置5个锚固件，且每块岩棉板不少于2个锚固件。
2、岩棉板的排板要求：按标准整张幅面（规格：1200X600）进行自下而上沿水平方向横向按1/2板长交错铺贴。从墙体拐角处开始垂直交错连接固定板材，保证拐角处顺直且垂直。阴、阳角处岩棉板交错互锁。门窗洞口四角处岩棉板不得拼接，应采用整块岩棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板固定。
3、岩棉板铺设时，先用锚固件将岩棉板临时固定就位，每块岩棉板至少应有二个锚固点，岩棉板必须对接和相互挤紧，板缝应挤紧，不得留有缝隙，嵌填用的窄条不得少于150mm，并至少有一个锚固点，沿窗洞口四周每边至少应设置三个锚固点。
4、岩棉板铺设自上而下相互联接，玻璃棉板应按顺序铺设，当遇到门窗洞口时，应符合相关图集要求。
5、板面锚固
　1、　锚固：在安装保温板锚固件的安装入结构墙深度不小于25mm。选用Φ8X120mm的锚固螺进行锚固，采用电锤在外墙钻孔，孔径为10mm；孔深为120-130mm（含保温板厚度），将塑料膨胀螺栓安装并坚固，使玻璃棉板与外墙面紧密结合。
　　2、锚固点紧固后应低于玻璃棉板表面1-2mm。锚固点的布置方式：在玻璃棉板四角及水平缝中间均设置锚固点。
　3、锚栓件的安装纵向间距300mm，横向间距400mm，梅花形布置，基层墙体转角处加密至间距200mm，并满足设计及相关标准的要求。
4、岩棉板排放示意图（图1）

▨门窗洞口

5、尼龙锚栓排放示意图（图2）
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
•
•
• •
• •
• •
• •
• •
• •
• •
• •
•
•
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •

五．系统防水及特殊部位的处理
1、在遇到窗门洞口时，板材长度、宽度按墙体部位现场确定岩棉板的长宽；
　2、防水防潮：每块岩棉板用塑料袋小包装，安装前检查塑料袋是否有破损，如有破损附加好的小塑料袋；在岩棉板施工完的顶部未挂石材打胶之前，用塑料布苫盖好，防止下雨渗漏于玻棉板内侧；
3、岩棉板铺贴完毕后检查玻棉板的锚固点、平整度及相连板块之间粘接质量，合格后方可进行干挂石材工作。
六.质量要求及保证措施
1、基层处理：垂直、平整度在5mm以内。在固定板前所有的水落管、各种线管等预埋件必须按设计图纸和施工验收规范要求安装完毕。脚手架距墙应在300mm以上。
2、剪裁玻璃棉板：专用刀、锯，确保板材尺寸精确，裁口整齐。
3、岩棉板：要严格控制玻璃棉板厚度、宽度均匀、挺直，必须保证结合一致，转角部位应咬茬搭接。
4、安装岩棉板时，板缝应挤紧，相邻板应齐平，拼缝严密。
5、系统部位的要求：
　　a. 岩棉板的表观密度应符合设计要求。
　　b. 岩棉板表面不得长期裸露，为防止玻棉板受潮，每块岩棉板用塑料袋小包装，在墙体的顶部用塑料布苫盖玻璃棉板，岩棉板安装完后应及时报验，并在外面安装好干挂石材，并及时打好耐候硅酮密封胶，防止下雨时渗水。
　　c.单个锚栓检查抗拉承载力标准值大于等于0.3KN。
d.安装岩棉板时，板缝应挤紧，相邻板应齐平，板间缝隙拼接严密
　e.外保温施工的环境温度不低于5℃，5级以上大风天气和下雨天气禁止施工。
　　f.质量偏差要求符合相关规定。
七、质量检验
　　各种材料进场前应检验生产许可证、产品合格证、试验报告等证件外，岩棉板应符合GB/T17795-2008的要求。施工过程中，项目经理部设专人加强管理。施工中的每一个分项工程经检查，验收合格后方可进行下道工序。岩棉板外形要平整，无明显膨胀和收缩变形，不得有油渍和杂质。规格尺寸及其允许误差必须符合规范要求。外墙保温材料进入现场时，应按国家现行建筑材料有关标准进行验收及抽检复试。
　　施工过程中收集、汇总，做好外墙外保温的竣工验收资料。
八、安全施工细则：
1、 成立安全领导小组，定时进行安全检查，重点是外脚手架、电器、机械、安全带等检查，防止事故发生。
2、 设立专职安全员，负责整个工程的日常安全工作。
3、全体施工人员进入现场后，应组织一次安全消防教育。
4、 编制有针对性的安全施工措施，及时贯彻执行。
5、 作好安全技术交底工作，使每位工人明白安全注意事项。
6、 建立机电设备验收制度，凡未经验收的机电设备不得使用，非机电人员不得动用机电设备。
7、 所有手持电动工具，必须装有可靠的漏电保护器，使用前应进行绝缘检测，防止漏电伤人。
8、准备足够的消防器材，做好防火措施。
9、五级以上大风，严禁在架子上作业。
10、 对工程上已搭好的安全防护装置，禁止拆除。
11、外墙施工人员应带好安全帽，有效的系好安全带。
12、 施工人员在操作时必须铺好脚手架板，做好安全网防护。
13、 对进入施工现场所用的机械设备到达施工现场后应对设备进行检验，检验后按照施工现场机械安置使用的统一规定进行设备稳定工作并将机械的控制箱（设备用标准配制箱）按照要求有效的安装在指定部位，配电控制箱应配备有效的接地和漏电保护措施所使用的机械能达到安全可靠的使用条件。
14、 施工人员注意现场的安全施工中的各项要求，于施工现场操作人员应对其施工作业面，随干随清理。
15、每天施工完毕后设专人对现场使用的电源设备进行检查，机械设备停用后应及时断掉电源，不准设备在停用时带电停置。
