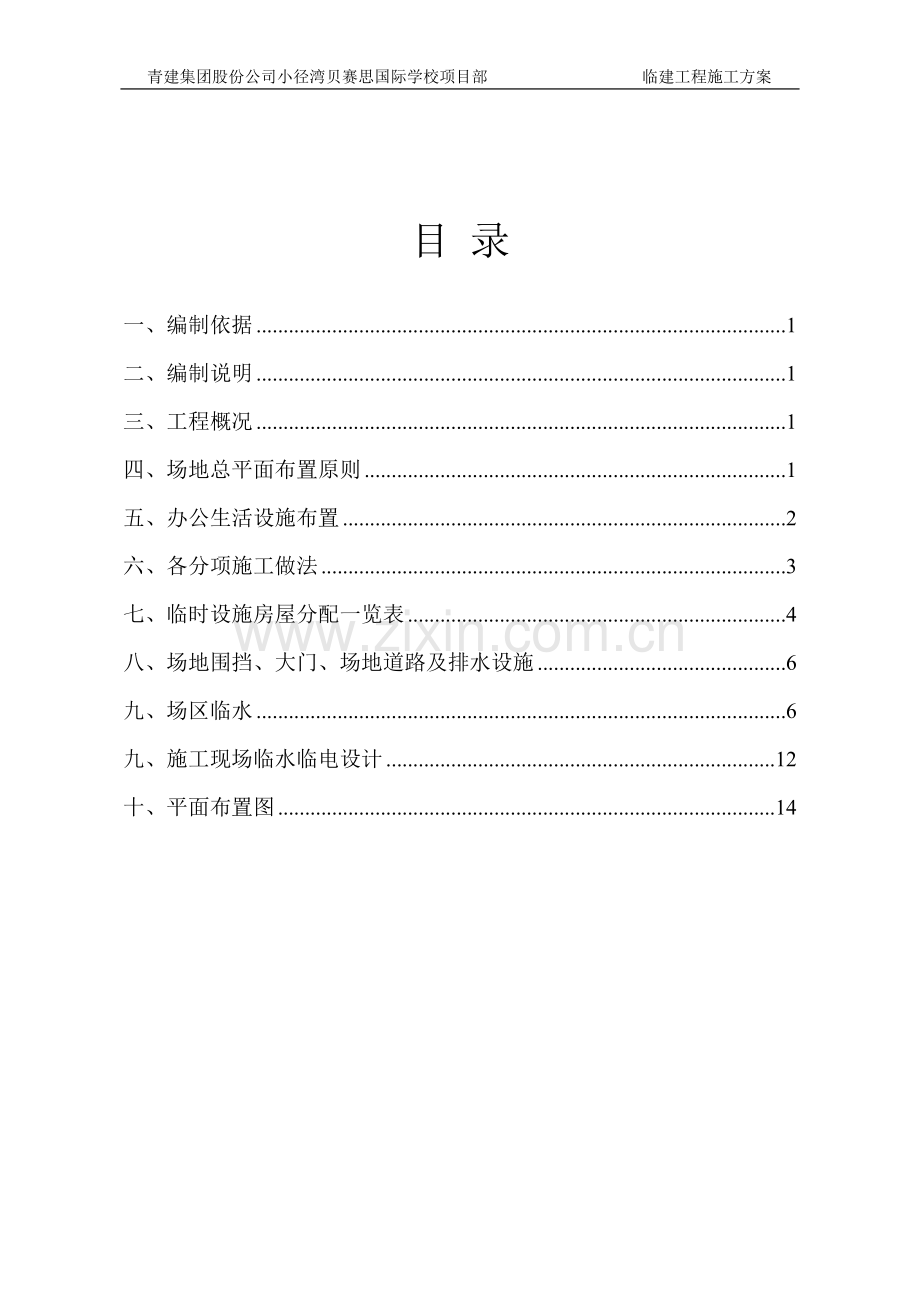

青建集团股份公司小径湾贝赛思国际学校项目部 临建工程施工方案 临建施工方案青建集团股份公司2017年4月22日目 录一、编制依据1二、编制说明1三、工程概况1四、场地总平面布置原则1五、办公生活设施布置2六、各分项施工做法3七、临时设施房屋分配一览表4八、场地围挡、大门、场地道路及排水设施6九、场区临水6九、施工现场临水临电设计12十、平面布置图14 一、编制依据1、广东省建筑施工现场管理标准；2、建筑施工现场管理标准图集；二、编制说明根据广东省建设工程现场文明施工管理方法、针对该工地的实际情况，对整个施工场区的现场文明施工作整体的规划，并在项目经理部内部进行讨论，进行详细的深化。并考虑其实用性、经济可行性的同时，尽可能地使施工现场美观大方、整洁，一切按照标准化文明工地的要求来实施，做到优质工程质量与安全文明施工双向进行，齐头并进。由于本工程是我公司在惠州首次施工，是我公司的重点工程，为保证临建工程质量和安全目标，为工人创建一个优美舒适的工作和生活环境，结合业主方要求，在经过认真研究后，特制定本方案，作为临建施工的依据。三、工程概况工程名称：华润小径湾贝赛思国际学校建设单位：华润沿海（惠州）发展有限公司设计单位：深圳大学建设设计研究院监理单位：深圳市中行建设监理有限公司本工程占地面积68744.24m，总建筑面积43344.95m。其中包括：教学楼、行政办公楼、图书馆、餐厅、教师公寓、学生公寓AB、体育馆、体育运动场等9个单体组成。四、场地总平面布置原则本工程工期紧、任务重，是我公司的重点工程。有效利用场地将是本工程的重点和关键。在进行现场平面布置时，我们将遵循以下几个原则：1、临时设施布置除满足有关文明施工现场的要求，满足业主要求，同时避免频繁搬迁外，还应充分考虑现场场地分布的实际情况。2、场地配备一级、二级配电箱可以满足相应的功率要求。3、消防设施的布置满足防火要求。具体施工平面布置详见平面布置图。五、办公生活设施布置1、项目部办公区：由于临建场地有限，所以计划办公室设置4间标准集装箱活动板房（两层），一层分别为会议室，生产经理、总工办公室（共用一间）、测量工具存放室、劳务办公室。二层分别为项目经理办公室、监理办公室、综合办公室（两间）。项目部办公室我们采用标准集装箱活动板房，室外为素混凝土硬化，以良好的精神风貌迎接各方检查。2、项目管理人员生活区域：因场地狭小，现场不临建工人生活区。3、工人生活区：因场地狭小，现场不临建工人生活区。六、各分项施工做法1、大门现场设置一个净空为8m*5m的大门，按照集团公司标准化建设及装饰。2、围挡围挡采用彩板。彩钢板围挡，彩钢板上喷涂公司标志。基础做法为：立柱基础为400300600（出地面300）的C20砼。 5.旗台 旗杆三根。采用直径76mm，不锈钢管套接而成，三根旗杆等高为8米、8.5米高，旗杆下部基座成梯形，用大理石贴面，正面镶贴不锈钢集团徽和“中国青建”。国旗居中，良侧旗杆分别为建设方和施工方企业文化旗（均为3号旗）。6.现场大门设置车辆自动冲洗机，并设专人进行管理，工程竣工后方可拆除。自动冲洗机设置沉淀池，水源应采用雨水回循环使用，排水坡度大于5%。清除淤泥采用泥浆泵除泥或刮泥机排泥等形式，污泥等废弃物经沉淀、干燥处理后往外运。七、场地围挡、大门、场地道路及排水设施我项目将按照我公司的形象要求和华润置业深圳大区工程项目安全文明施工的标准要求对办公生活进行封闭。1、根据场内外交通的状况，将在场地东侧（紧邻景观北路）设置一个正式的大门，作为进入场地的出入口； 2、正式大门将会按照集团公司形象的统一要求制作。大门入口处按集团公司有关要求设置现场各种标示牌。4、硬化区域：办公区内地面采用150厚现浇C15砼硬化。5、办公区采用预埋排水管与明沟相结合的方式，将水排入污、雨水管内。八、场区临水9.1施工现场临水及主要临建简介发包方指定用水接驳位置，见下图示意，提供一个DN100的临水接驳口。施工现场设办公区、公共厕所、材料加工区等。主要用水部位有施工现场。9.2临水方案总述9.2.1给水设计原则满足施工现场的各个需水点的要求，如消防、生产区、混凝土养护、办公区用水及厕所等。9.2.2施工生产用水布设现场用水主要由三部分组成：办公用水、混凝土养护用水、消防用水。混凝土泵用水、混凝土养护、施工作业面用水和消防用水共用同一管道接至消防水池用消防加压水泵加压后送到各层。管网主干管从市政给水管引入施工现场后，设水表阀门井。临水管道作埋地敷设，埋地深度为1.6m，高于1.6m的管道作30mm橡塑保温。施工和消防用水引入现场后，根据本工程区域内施工现场情况，本方案拟定沿施工周边区域树枝状布置临水管网，从主干线上引出DN100分支管供各楼段消防和施工用水。每栋楼消防与施工共用一根立管,每个分支管单设控制阀门，在拟定施工用水部位分别设700mm深1.2米的给水井,井内设DN25给水点，在各楼核心筒附近的管道间内设临时用水立管，送至各层作为主体结构装修施工用水，在每层留DN25施工用水接点,进入冬季对立管作50mm玻璃棉管壳保温。9.2.3消防用水布置在各楼段的给水分支管线上引出DN65支管作为消防给水点，现场周边及生活区和木料堆放区共设4个DN65地上消火栓、箱，各消火栓间距不大于50m，消防箱内配置长度25m消防带，及19喷枪。9.2.4现场施工及消防用水供水方式因市政管网供水流量不能满足施工用水和生活用水，市政水源水压均不能满足消防用水需要。因此，在现场设置消防给水泵房和水箱，本工程生产与消防合用一个消防水池，水池采铁皮水箱，消防水池容积为V=4.542.5=36m3，冬季对水箱作好保温。水箱进水管管径为DN80，从临水干线接入,出入管均按正式管道安装，补水采用浮球控制实行自动补水。消防水泵供水管上加止回阀，消防立管最高位置标高为160m，按建筑防火设计规范“消火栓出口充实水柱应不小于10m”的要求，本工程取为10m。安装施工和消防泵两台，其流量和扬程保证满足现场施工和最高层消防的要求，各楼层设消火栓、箱，配备消防带和水枪。9.2.5管道材料和连接方式现场临水主干线采用1.6 Mp PE给水管,生活用水采用PP-R给水管，其它施工用水采用焊接钢管，电焊或法兰连接，焊缝要作好二次防腐。小于DN50管道用丝扣连接。九、施工现场临电设计1、编制依据施工现场用电必须贯彻落实“安全第一、预防为主”的方针，确保现场施工用电人员的人身安全和设备安全，并使施工现场用电设施的设计、施工、运行、维护做到安全、可靠、文明。严格执行现行建筑施工规范大全、建筑施工计算手册、建筑工程施工现场供用电安全规范GB 50194-93、施工现场临时用电安全技术规范JGJ46-2005、建筑电气设备安装调试技术的有关规定。根据甲方指定的，在现场生活区的西南角有一台315KVA的变压器，本项目部和工人生活区用电均来自这台变压器。 2.制度管理 1）建立宿舍电气防火教育制度和巡回检查制度，定期进行电气防火知识教育，职工应学会和掌握预防火灾、扑灭火灾的方法以及火灾逃生、救护等知识。 2）线路及电器的设置、维护必须由电工专业人员完成，设置安装完成后应经总包单位组织监理单位、建设单位按规定进行共同验收，合格后方可投入使用。 3.线路设置 1）宿舍照明与插座分开单独回路供电。 2）宿舍内必须采用36V低压电源。宿舍用电线路截面积最低不得小于2.5mm2的符合国标的铜芯线，室内允许每人用电负荷不超过100W，房间照明不大于200W，每房间总用电负荷不得大于2kw。 3）宿舍灯口、插座、开关等必须使用符合国标的合格产品，五孔电器插座固定在床头墙板上，插座高度应距地1.2m，线路必须使用阻燃PVC管、槽专用材料固定保护。 4）每间宿舍单设漏电保护器、过载保护器等安全装置，在每排宿舍房门侧中部设总控制开关箱，箱内设漏电保护器、过载保护器、限时断路器，开关控制箱距地高度1.8m。 5）过墙线必须加设绝缘套管，进线处距地面高度不得小于2.5m，并做防水处理。 6)配电要做到三级控制，两级保护。各级控制和漏电的电流及动作时间要有选择性，用电设备要配三级配电箱，一机一闸，严禁一机多闸。进出配电箱线路要排列整齐，固定牢固。7)本工程采用三相五线制供电系统，PE线与N线严格分开，现场所有用电设备正常运行不带电的金属外壳均应做接地保护，接地保护线必须采用焊接或螺栓可靠连接，严禁缠、绕、钩、挂。配电箱与变压器的距离超过50m时应做重复接地，其接地电阻不大于10。8)移动式和手提式电动工具必须采用橡套软电缆，并配有高灵敏的漏电开关，一机一闸，严禁两台及两台以上设备用一个开关控制。交流电焊机二次线应做到两线到位，一次线长度不超过5m。二次线长度不超过30m，严禁利用钢筋或铁管等导电体代替二次线。一、二次接线柱螺栓配件完好齐全，并有防护罩。9)现场施工照明回路必须安装漏电保护器，灯具金属外壳接地，室内灯具安装高度不低于2.4m，室外不低于3m，手持灯具应用36V电源。10)施工用电设施的设计、安装、日常维护应由专业人员负责实施。用电设施安装完后，经总包验收合格并向维修人员做技术交底后，方可送电正式使用。现场各分包单位需要用电时，必须提前提出申请，经总包电气负责人批准后，由维修电工进行接引。维修电工每天要对变压器、开关箱、线路进行巡视，漏电开关每星期做一次试验，发现问题及时处理，并报告有关负责人。11)施工现场分包单位较多，由总包牵头成立现场施工用电安全管理小组，定期召开有关安全用电会议，由总包负责将现场施工安全有关规定印发给各分包，对违章单位进行教育，拖期不改者进行罚款处理。对现场维修电工应进行有关用电安全教育，现场维修电工必须持有劳动局颁发的有效特殊工种上岗证。十、平面布置图 第 1 页 共 18 页
