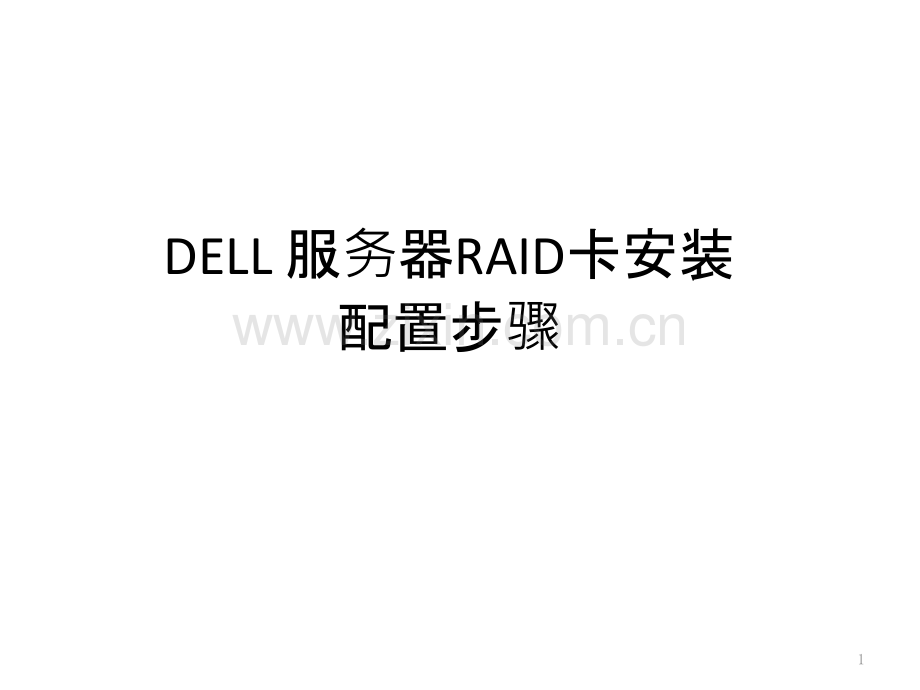

DELL-服务器RAID卡安装配置步骤PPT课件.pptx

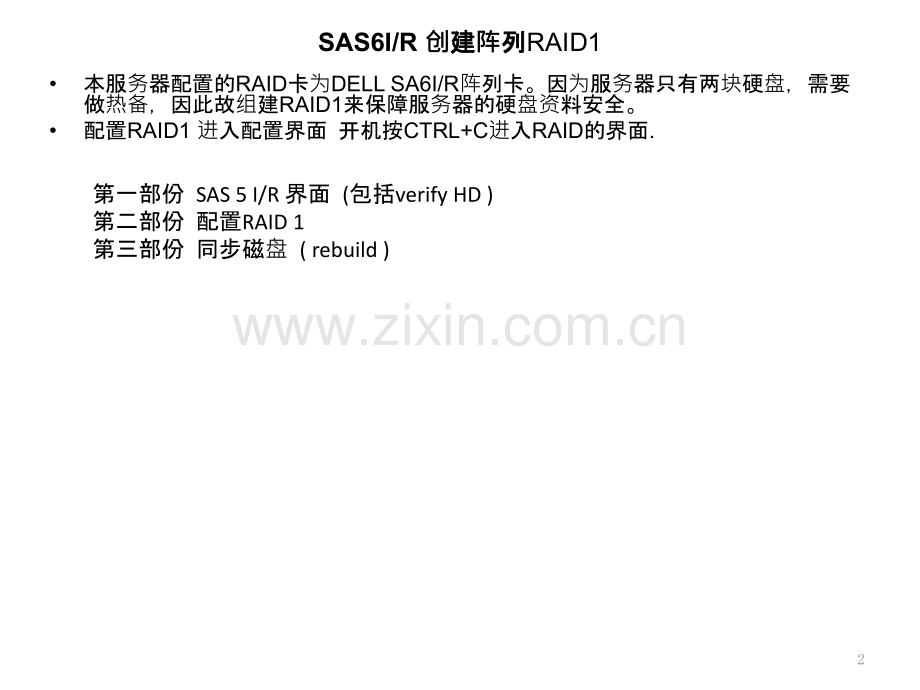

DELL 服务器RAID卡安装配置步骤1SAS6I/R 创建建阵列列RAID1本服务器配置的RAID卡为DELL SA6I/R阵列卡。因为服务器只有两块硬盘，需要做热备，因此故组建RAID1来保障服务器的硬盘资料安全。配置RAID1 进入配置界面 开机按CTRL+C进入RAID的界面.第一部份 SAS 5 I/R 界面(包括verify HD)第二部份 配置RAID 1第三部份 同步磁盘(rebuild)2第一部份第一部份 SAS 5 I/R 界面界面首先自检时查看SAS 5 IR 阵列卡是否有自检到，并按 Ctrl+C 进入SAS 5/IR 3在按完Ctrl+C 后进入的下一个屏幕，可以查看SAS5/ir 的固件版本号和启动的顺序，按+/-号可以更改启动顺序，ins/del 键可以更改启动列表,直接按回车进入SAS 5IR 的配置界面4在这个SAS5 I/R 的界面中可以查看/设置 RAID(RAID Properties)查看/设置 SAS 拓朴(SAS Topology)或是查看/设置适配卡的高级属性(Advanced Adapter Properties)5先查看 SAS 的拓朴，在这里面可以查看到SAS 5 I/R 阵列卡中一共插了三块硬盘6按Alt+D 可以查看设备的具体属性(包括对此块硬盘进行 Verify!)7主界面的查看/设置适配卡的高级属性(Advanced Adapter Properties)8在Advanced Adapter Properties 中有以下9这里面有一项 PHY 属性很重要，就是 Discovery Status 它可以显示一些SAS 链路/协议上的一些问题10第二部份第二部份 配置配置RAID 1在主界面选择 RAID Properties 进行阵列卡配置11在RAID 配置界面中有三个选择项查看已经存在的阵列配置（此选项只有在已经存在阵列配置的情况下才出会现）通常在第一次配置阵列时，只会出现 下面两项创建 IM(镜像)卷(做RAID 1)（最多只允许两块硬盘做RAID1）创建IS(条带)卷（做RAID 0）（最少2块，最多4块硬盘做RAID0）12创建RAID 1（选择 Create IM Volume）13将光标移动到第一块硬盘的RAID Disk 栏上，按空格键选中这块磁盘，这时驱动器状态变成 Primary(主盘)14Drive Status 有以下几种：具体说明可以查最上面的用户手册链接15然后将光标移动到第二块磁盘的 RAID Disk 处，按空格选中这时会出现一个警告提示，大意是如果继续将这块硬盘加入阵列中，这块盘上原先的数据将会被抹除，16按C 后，可以成功的创建RAID 1 17系统会自动提示是否需要保存RAID 的配置，选择保存退出18再按F3 确认后就可以成功的创建RAID 1了。19如果需要对刚刚创建的RAID 1 进行管理，可以选择 View Existing Array 20在这里面可以查看到逻辑驱动器的状态和物理驱动器的状态21在管理VD的选项中，可以选择“管理第二块磁盘”“同步镜像”“激活阵列”“删除虚拟磁盘”22“管理第二块磁盘”的作用是用于将次驱动器添加到丢失了成员且性能下降的 IM 虚拟磁盘中。该选项在以下条件下不可用：虚拟磁盘为非活动状态。虚拟磁盘不是丢失了成员且性能下降的 IM 虚拟磁盘。已使用 IS 虚拟磁盘。（已经做了RAID0）“同步镜像”的作用是固件使用镜像主磁盘上的数据同步次磁盘上的数据。请执行以下步骤，开始同步 IM 虚拟磁盘：选择“Synchronize Mirror”（同步镜像）。按 Y 键开始同步，或按 N 键取消同步该选项在以下条件下不可用：虚拟磁盘为非活动状态。虚拟磁盘无需重新同步。已使用 IS 虚拟磁盘。（已经做了RAID0）“激活阵列”的作用是用于激活非活动（不相关的）虚拟磁盘。如果没有非活动的虚拟磁盘，则该选项将呈灰色如果将虚拟磁盘从一个 SAS 5/iR 控制器或计算机中删除，并移动到另一个控制器或计算机中，则该虚拟磁盘会变为非活动状态。“Activate Mirror”（激活镜像）选项允许重新激活添加到系统中的非活动虚拟磁盘。该选项仅适用于选定虚拟磁盘当前处于非活动状态的情况。选择“Activate Mirror”（激活镜像）。按 Y 键继续激活，或按 N 键放弃激活。暂停一会后，虚拟磁盘将变为活动状态。注：仅当迁移的虚拟磁盘处于最佳状态并且包含所有物理磁盘时，才支持激活迁移的虚拟磁盘。删除虚拟磁盘注意：删除虚拟磁盘之前，请确保备份虚拟磁盘上需要保留的所有数据。请执行以下步骤删除选定的虚拟磁盘：选择“Delete Virtual Disk”（删除虚拟磁盘）。按 Y 键删除虚拟磁盘，或按 N 键放弃删除。按 键以确认虚拟磁盘的删除。暂停一会后，固件将删除虚拟磁盘23第三部份第三部份 Rebuild failed HDD 下面举个例子：两块73G 硬盘做了RAID 1，在操作系统安装好后，人为的将第二块硬盘移除，然后再插入一块硬盘到slot 2 24再进次入 View Virtual Disk 后见到的状态如下图逻辑驱动器状态为“degrade“Slot 1 的硬盘状态为“Missing”25(注意，不论是哪块硬盘掉线了，另一块存在的硬盘自动成为primary，只是Slot 不变)下图是slot0 的硬盘被拨掉后，Slot 1 的硬盘自动成为Primary 26直接插一块新硬盘到slot 1，系统自动识别到此硬盘并开始rebuild(同步)27等到同步(rebuild)完成后,VD 就恢复正常了28如果在Degrade 状态下插一块硬盘到其它Slot 上这时候进入 管理虚拟磁盘中，就可以选择管理第二块磁盘了29系统会发现一块新磁盘，请将光标移动到第二块磁盘的”Add Disk”上30用空格或是加减号将加亮的No 改成 Yes,然后再按 C 提交更改31出现提示保存/放弃更改，这里我们选择保存更改，然后再按F3确认32这时候就可以看到阵列在重新同步数据到新硬盘上33这时候如果查看 虚拟磁盘的状态，可以看到物理硬盘状态是“未同步”34同步完成后VD的状态恢复成Optimail就可以正常工作了备注：服务器的RAID卡不支持热插拔，更换硬盘时关机操作35
