某某医院综合病房大楼 施工现场临时用电施工组织设计

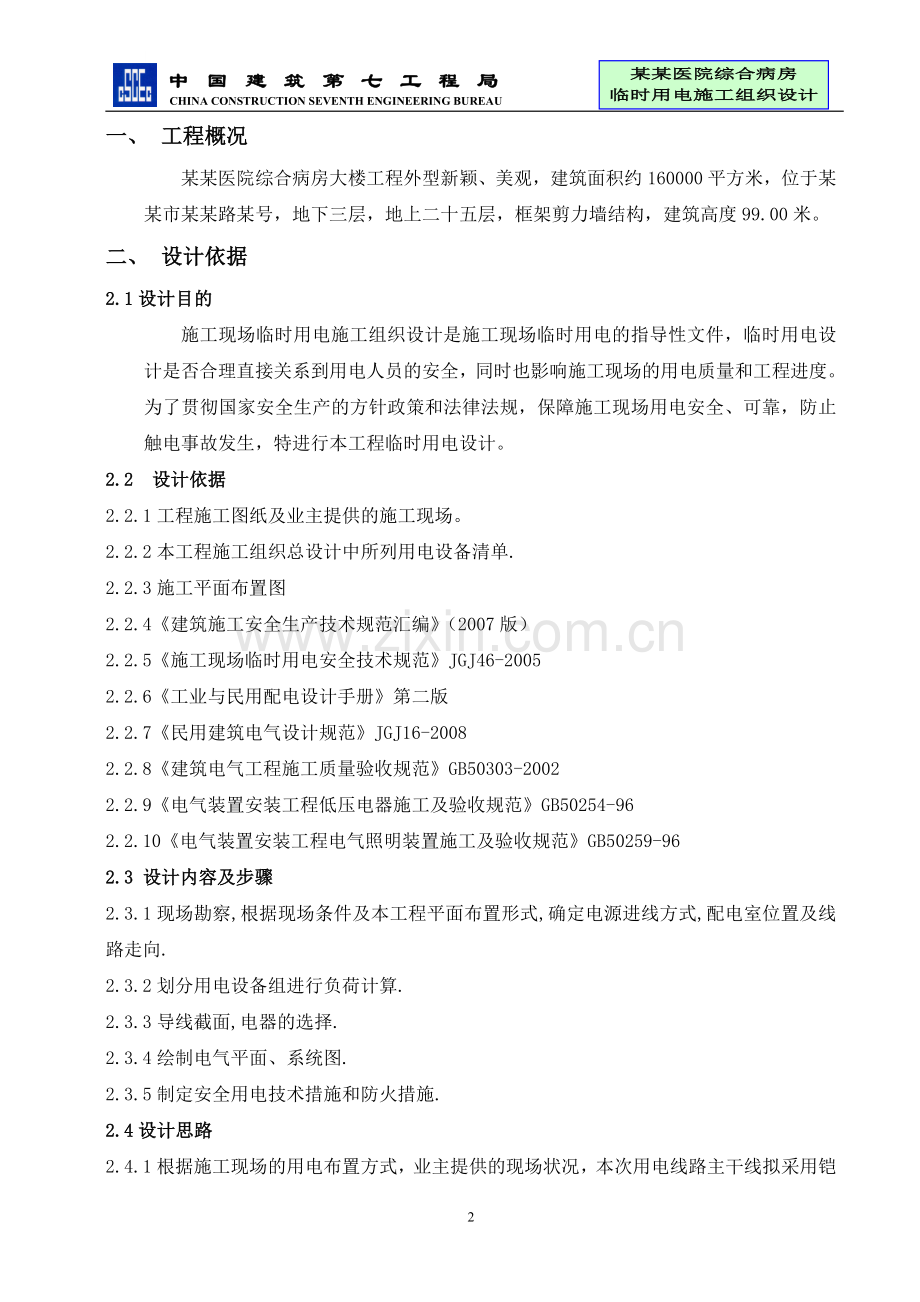

一、 工程概况
某某医院综合病房大楼工程外型新颖、美观，建筑面积约160000平方米，位于某某市某某路某号，地下三层，地上二十五层，框架剪力墙结构，建筑高度99.00米。
二、 设计依据
2.1设计目的
施工现场临时用电施工组织设计是施工现场临时用电的指导性文件，临时用电设计是否合理直接关系到用电人员的安全，同时也影响施工现场的用电质量和工程进度。为了贯彻国家安全生产的方针政策和法律法规，保障施工现场用电安全、可靠，防止触电事故发生，特进行本工程临时用电设计。
2.2 设计依据
2.2.1工程施工图纸及业主提供的施工现场。
2.2.2本工程施工组织总设计中所列用电设备清单.
2.2.3施工平面布置图
2.2.4《建筑施工安全生产技术规范汇编》（2007版）
2.2.5《施工现场临时用电安全技术规范》JGJ46-2005
2.2.6《工业与民用配电设计手册》第二版
2.2.7《民用建筑电气设计规范》JGJ16-2008
2.2.8《建筑电气工程施工质量验收规范》GB50303-2002
2.2.9《电气装置安装工程低压电器施工及验收规范》GB50254-96
2.2.10《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
2.3 设计内容及步骤
2.3.1现场勘察,根据现场条件及本工程平面布置形式,确定电源进线方式,配电室位置及线路走向.
2.3.2划分用电设备组进行负荷计算.
2.3.3导线截面,电器的选择.
2.3.4绘制电气平面、系统图.
2.3.5制定安全用电技术措施和防火措施.
2.4设计思路
2.4.1根据施工现场的用电布置方式，业主提供的现场状况，本次用电线路主干线拟采用铠装电力电缆直埋方式配置，所有穿越施工道路处加装钢套管用以保护，在各分配电处采用电缆埋地敷设，配电房设于工地的大门西侧，临近变压器处。
2.4.2从配电变压器采用电力电缆直埋引到配电房内的总配电柜，根据建设部JGJ46《施工现场临时用电安全技术规范》要求，施工配电变压器采用低压侧中性点直接接地的TN-S保护接零系统。从总配电柜开始所有线路、设备一律采用三相五线制、单相三线制接零保护形式，以三级配电两级保护的方式运行。总配电柜设过热、过流、及漏电保护，分配电箱设过热、过流保护，设备开关箱设过热、过流及漏电保护。所有从配电房引出的配电电缆均在保护零线末端设置重复接地，保护零线一律采用黄、绿双色线，干线截面不小于16mm2 ，支线截面不小于2.5 mm2，黄、绿双色线严禁用作相线。
2.4.3根据现场总平面图，按用电机具的形式，可分为八个用电设备组，各设备组，将设分配电箱集中控制。
2.4.4主干线采用VV22铜芯电力电缆，室内照明采用BV铜芯导线，由配电箱至用电设备采用YZ型橡套电缆或VV型电缆（塔吊电梯等不移动设备采用直埋电缆）。
2.4.5供电系统采用TN-S型三相五线制，并于配电箱处设置重复接地，各用电设备采用接零保护。塔吊应设置防雷用避雷针，按60度保护范围计算，覆盖面的半径为207.8米，根据现场平面图，避雷针覆盖面以外没有超高的设备，故现场利用塔吊避雷针作为防雷装置。塔吊安装时，各部位保证可靠连接，焊接过渡接地线，作为避雷引下线，接地级与基础可靠连接，测试其接地电阻≤4Ω。
2.4.6配电箱及开关箱负荷侧采用DZ15L系列漏电保护器，配电箱及开关箱等负荷开关，采用DZ20Y系列。
2.4.7整个现场用电采用配电房配电柜→配电箱→开关箱→用电设备共设置三级配电，二级漏电保护，开关箱做到“一机、一闸、一箱、一漏”。各级保护开关动作电流整定值应相互匹配，做到既不误动作，又能起到安全保障。
2.4.8本次设计照明系统未单独设置配电箱，要求配电箱选型时采用带照明负荷的配电箱。
2.4.9供电方案
Ⅰ路设一总柜，四回路出线，设三个一级供电区，Ⅰ箱及生活一路，Ⅱ箱、Ⅲ箱各一路，备用一路。由一级供电总箱引至各施工现场的二级分配电箱。后由二级分配电箱到开关箱。
Ⅱ路设一总柜，引一路电缆到北楼各楼层上，考虑南楼各楼层施工情况，每三层设一二级箱，由一级供电总箱引至各楼层二级分配电箱施工现场。后由二级分配电箱到开关箱。
示意图如下：
总电源
一级分配电箱
二级分配电箱
开关箱
用电机具
总配电箱

供电系统严格执行TN—S接零保护系统，系统图如下：
用电机具
工作接地
TN—S系统示意图
重复接地地
L1
L2
L3
N
PE

漏电保护器的接线方法如下（1为工作接地，2为重复接地）：
M
FQ
1
2
漏电接线示意图2
L1 L2
L3
N PE

L1 L2
L3
N PE

FQ
1

2
M

漏电接线示意图1

1
漏电接线示意图3
FQ
M
2
L1 L2
L3
N PE

供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：
三级配电示意图一

末端开关箱
二级分电箱
一级分电箱

三级配电示意图二
……
一级分电箱
二级分电箱

错误连接示意图
末端开关箱
一级分电箱

说明：在以上三种连接示意图中，示意图一、示意图二两种连接方式均能满足“三级配电，两极保护”的要求，示意图三不能满足三级配电的要求。
2.4.10末端开关箱设计方案
1.开关箱断路器、插座容量选择
根据负荷计算，末端开关箱应为如下设计方案：
开关箱总断路器容量为100安培，漏电断路器容量为60安培，外插式插座断路器容量为20安培，外插式插座为25安培。系统图如下：

DZ47-100
DZ47LE-60
DZ47-20
DZ47-25
DZ47-25

中建七局

340
400
50
外插式插座
2.末端开关箱外形尺寸

2.4.10电焊机专用配电箱设计方案
1.电焊机专用配电箱开关、插座容量选择
电焊机专用配电箱应为以下方案：
电焊机配电箱总空气开关应为100A，一条100A回路，漏电开关100A。
2.电焊机专用配电箱外形尺寸
详见下图：

400
中建七局
500
700

2.4.11二级分配电箱设计方案
DZ-200A
DZLE-100A
DZ-100A
DZLE-60A
DZLE-20A
DZ-25A
DZ-25A
DZ-25A
DZ-15A
DZ-15A
二级分配电箱总空气开关为200A，一条100A回路，三条25A三相回路，三条15A单相回路，三个25A三相外插式插座，三个15A单相外插式插座，系统图如下：

DZ-15A

二级分配电箱外形尺寸如下：中建七局
600
600
700
2** 号
外插式插座

2.4.12一级分配电箱设计方案
Ⅰ路总配电箱总空气开关为400A，三个200A回路，三个100A回路.采用XL-21改型落地柜.Ⅱ路设一总柜,总空气开关为630A，一路630A回路，一路80A回路.采用XL-21改型落地柜.系统图（附后）
一级分配电箱外形尺寸如下：
2.4.13电缆线路敷设
电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。
末端开关箱电源线选用YX—3×16+2×6五芯橡套软电缆，二级分配电箱电源线及一级分配电箱选用电力电缆详见系统图。
2.4.14现场平面布置图
根据现场平面布置，Ⅰ路总箱设在C1区东南角,三路出线至二级箱,布置在各个区. Ⅱ路总箱设在B区东南角,四路出线至各楼层二级箱,布置在各个区.平面布置图,立面布置图附后.
2.4.14地下室照明线路敷设方式
如下图：

梁
蝶形瓷瓶
角钢吊架
BV2.5铜芯线

2.4.15楼梯间照明方案
楼梯间照明利用电气施工图中的电气预埋管穿线，在地上2层设安全变压
器，照明电压采用36V，安装吸顶灯作为楼梯间的临时照明。

2.4.16总配电箱、分配电箱及开关箱的设计方案
低压配电柜、分配电箱、开关箱均采用2mm厚钢板制作，箱柜内分设接地、接零排，箱柜外壳均用软铜线与PE母排做可靠连接。
2.4.16.1低压配电柜安装
低压配电柜总开关及各馈出开关。回路均装设隔离开关及漏电断路器，以实现过载、短路及漏电保护功能。在各主回路旁预留同样配置的备用回路，以便在主回路开关损坏的情况下及时将负荷转接到备用回路上。
2.4.16.2分配电箱
分配电箱的位置一般设置在主要用电负荷附近，采取动力与照明分开设置的办法，分配电箱内设置隔离开关及空气断路器。照明配电箱内设置隔离开关及漏电开关，照明用漏电开关，额定漏电动作电流一般选择30mA，在潮湿场所及易触及各类金属物体的场所选用36V低压照明，在金属容器等特别危险场所一律采用12V低压照明。
2.4.16.3设备开关箱
设备开关箱的电源由各分配电箱引出，一般距分配电箱的最长距离不超过30米，设备开关箱一般设于设备旁且便于操作的地方，箱内电器设置一律采用“一机一闸一漏电”的保护方式，内装隔离开关，漏电断路器，开关箱内的漏电断路器的动作电流应考虑与总配电柜内的漏电断路器的漏电动作电流相匹配，做到既能可靠保护，又能分级动作。
2.4.16.4配电箱的制作及安装要求
固定式分配电箱及开关箱的下底与地面垂直距离一般为距地1.4米，移动式开关箱下底与地面的垂直距离为0.6米，各配电箱均采用2mm厚优质钢板制作，要求焊接牢固，带门带锁，电器安装位置合理，固定牢固不松动，室外配电箱具备防雨罩。所有进出线均从箱底引入，箱底设电缆固定角钢，箱的设置应满足两人同时作业的要求，且方便操作，箱四周不得有妨碍操作的物体或易燃易爆品。
2.4.16.5接地装置设计
要求接地电阻不大于4Ω。
鉴于本工程为变压器中性点直接接地系统，为防止零线断线，增加可靠性，在各回路零线末端设置重复接地，设置部位宜在分配电箱处，如施工方便也可采用已施工的桩基主筋作为重复接地体，变压器中性点接地亦同上，如位置不能满足要求，可用L50×50×5（L=2500）镀锌角钢，三条直接打入地下并用-40×4镀锌扁钢焊接引出，接地线采用不小于16mm2塑料铜芯线，由总配电柜引出线路的保护零线一律与重复接地点可靠连接。
2.5用电设备组的划分:
拟投入本项目的主要施工设备表

序号
设备名称
型号规格
数量
国别 产地
制造年份
额定功率（kw）
生产能力
用于施 工部位
进退场时间
1
潜水泵
JQB15-6
20
合肥
新购
2.2
良好
基坑降水
2010.7-2011.4
2
塔吊（北楼）
TC5013
2
湖南
2009
40.1
良好
垂直运输
2010.8-2011.11
3
塔吊（南楼）
TC5613
1
新乡
2006
50
良好
垂直运输
2010.8-2011.6
4
施工电梯
Sc200/200
4
上海
2006
38
良好
垂直运输
2011.3-2012.2
5
物料提升（裙楼）
SZ150--1
2
新乡
2008
10
良好
垂直运输
2011.3-2011.8
6
混凝土输送泵
HTB-80
2
湖南
2006
112
良好
地下室砼浇筑
2010.7-2010.10
7
打夯机
HZD250
10
合肥
新购
4
良好
基坑回填
2011.5-2011.8
8
对焊机
GQH32
2
江苏
新购
100
良好
钢筋焊接
2010.7-2011.10
9
钢筋调直机
GT6-14
2
山西
2003
2.5
良好
钢筋调直
2010.7-2011.10
10
钢筋弯曲机
WJ40-1
4
山西
2003
3
良好
钢筋弯曲
2010.7-2011.10
11
钢筋切断机
QJ40A
4
山西
2002
4
良好
钢筋切断
2010.7-2011.10
12
直螺纹套丝机
GYL-40
6
河北
2007
4
良好
钢筋套丝
2010.7-2011.10
13
木工机械

4套
湖南
2002
15
良好
模板制作
2010.7-2011.10
14
交流电焊机
BX2-500
2
上海
2008
50
良好

2010.9-2012.10
15
交流电焊机
BX2-300
2
上海
2008
30
良好

2010.9-2012.10
16
插入振动器
Zx-50
20
安阳
新购
1.1
良好
混凝土振捣
2010.7-2011.10
17
平板振动器
PZ-50
4
安阳
新购
1.5
良好
混凝土振捣
2010.7-2011.10
18
砂浆搅拌机
CL200
8
湖南
2007
3
良好
二次结构
2011.5-2012.2
19
电动套丝机
1/2-4''
2
江苏
2007
2.8
良好
安装
2010.9-2012.9
20
滚槽机
TWG-Ⅱ
2
江苏
2005
0.75
良好
安装
2010.9-2012.9
21
切管机
TWQ-Ⅱ
2
江苏
2005
0.75
良好
安装
2010.9-2012.9
22
开孔机
TWK-Ⅲ
2
江苏
2005
0.55
良好
安装
2010.9-2012.9
23
台钻
ZQ4116
2
江苏
2006
0.37
良好
安装
2010.9-2012.9
24
砂轮切割机
Φ400
2
江苏
2006
0.25
良好
安装
2010.9-2012.9

根据用电设备的性质及平面布置方式，可分为以下八大类：

类别
名称
单机功率
数量
砼搅拌设备类
HTB-80混凝土输送泵
112KW
2
PZ-50平板振动器
1.5KW
4
Zx-50插入式振动棒
1.1KW
20
钢筋加工设备组
WJ40-1钢筋弯曲机
3KW
4
QJ40A钢筋切断机
4KW
4
GT6-14钢筋调直机
2.5KW
2
GYL-40直螺纹套丝机
4KW
6
GQH32对焊机
100KVA
2
砂浆搅拌组
CL200砂浆搅拌机
3.0KW
8
起重设备类
QTZ63塔吊
40.1KW
3
Sc200/200施工电梯
38KW
4
SZ150-1物料提升机
10KW
2
安装加工设备类
½～4″电动套丝机
2.8KW
2
TWG-Ⅱ滚槽机
0.75KW
2
TWQ-Ⅱ切管机
0.75KW
2
TWK-Ⅲ开孔机
0.55KW
2
ZQ4116台钻
0.37KW
2
￠400砂轮切割机
0.25KW
2
木加工机具
MJ104圆盘锯等
3KW
4
交流焊机类
BX2-500交流电焊机
50KVA
2
BX2-300交流电焊机
30KVA
2
其它类
HZD250打夯机
4KW
10
JQB15-6潜水泵
2.2KW
20
高压水泵
18.5KW
2
三、 负荷计算书及现场勘探
3.1现场勘探:
3.1.1本工程所在施工现场范围内情况较复杂，各种管线较多，所以在开挖电缆沟槽时要特别小心，应采用人工开挖。
3.1.2现场拟采用三相五线制380V/220V低压供电，在进线柜内设计量设备，采用TN-S系统供电。
3.1.3根据施工现场及用电设备布置情况，干线及到各设备组全部采用电力电缆埋地敷设，穿越施工道路处加装钢套管用以保护。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级保护。
3.1.4按照《施工现场临时用电安全技术规范JGJ46-2005》规定编制施工组织设计，接地电阻R≤4Ω。
3.2负荷计算:
3.2.1 砼搅拌设备类
此类设备由于工程工序所需，两台混凝土输送泵，平板振动器及插入式振动器按同时使用考虑。
3.2.1.1 HTB-80混凝土输送泵 单机功率112KW 共计2台
查表可得KX =0.8 cosφ=0.8 tgθ=0.75
PjS=Kx.Pe=112×0.8=89.6 KW
QjS=PjS.tgθ=89.6×0.75=67.2 Kvar
IjS=Pjs/√3.Ue.cosφ=170.2 A
3.2.1.2 PZ-50平板振动器 单机功率1.5KW 共计4台
查表可得 KX =0.8 cosφ=0.8 tgθ=0.75
PjS=Kx.Pe=0.8×1.5=1.2 KW
Qjs=Pjs.tgθ=1.2×0.75=0.9 Kvar
Ijs=Pjs/√3.Ue.cosφ=2.3 A
3.2.1.3 Zx-50插入式振动器 单机功率1.1KW 共计20台
查表可得 KX =0.8 cosφ=0.8 tgθ=0.75
Pjs=Kx.Pe=0.8×1.1=0.88 KW
Qjs=Pjs.tgθ=0.88×0.75=0.66 Kvar
Ijs=Pjs/√3.Ue.cosφ=1.7 A
3.2.1.4砼搅拌设备类技术参数合计：
Pjs=89.6×2+1.2×4+0.88×20=201.6 KW
Qjs=67.2×2+0.9×4+0.66×20=151.2 Kvar
Sjs= √201.62+151.22= 252 KVA
IjS= Sjs/√3.Ue=252/1.732×0.38=382.88 A
3.2.2 钢筋加工类
3.2.2.1钢筋弯曲机 单机功率Pe=3 KW 共计4台
查表可得KX =0.7 cosφ=0.7 tgθ=1.02
Pjs=Kx.Pe=0.7×3=2.1 KW
Qjs= Pjs.tgθ=2.1×1.02=2.14 Kvar
Ijs=Pjs/√3.Ue.cosφ=4.56 A
3.2.2.2钢筋切断机 单机功率Pe=4KW 共计4台
查表可得KX =0.7 cosφ=0.7 tgθ=1.02
Pjs=Kx.Pe=0.7×4=2.8 KW
Qjs=Pjs.tgθ=2.8×1.02=2.86 Kvar
Ijs=Pjs/√3.Ue.cosφ=6.07 A
3.2.2.3 钢筋调直机 单机容量Pe=2.5KW 共计2台
查表可得KX =0.7 cosφ=0.7 tgθ=1.02
Pjs=Kx.Pe=0.7×2.5=1.75 KW
Qjs=Pjs.tgθ=1.75×1.02=1.79 Kvar
Ijs=Pjs/√3.Ue.cosφ=3.80A
3.2.2.4 直螺纹套丝机 单机功率4KW 共计6台
查表可得KX =0.7 cosφ=0.7 tgθ=1.02
Pjs=Kx.Pe=0.7×4=2.8 KW
Qjs=Pjs.tgθ=2.8×1.02=2.86 Kvar
Ijs=Pjs/√3.Ue.cosφ=6.07 A
3.2.2.5 对焊机 单机容量Sr=100KVA 共计2台
查表可得Kx=0.5 cosφ=0.5 tgθ=1.73 Jc=0.65
Pe=Sr√Jc cosφ=100×√0.65×0.5=40.3KW
Pjs=Kx*Pe= 40.3×0.5=20.15KW
Qjs=Pjs×tgθ= 20.15×1.73=34.86Kvar
Ijs=Pjs/√3 Ue cosφ= 20.15/√3×0.38×0.5= 61.23A
3.2.2.6钢筋加工设备组技术参数合计：
Pjs= 2.1*4+4*2.8+1.75*2+2.8*6+20.15*2=80.2KW
Qjs= 2.14*2+2.86*4+1.79*2+2.86*6+34.86*2=106.18Kvar
Ijs= 4.56*4+6.07*4+3.80*2+6.07*6+61.23*2=209A
3.2.3 砂浆搅拌组
3.2.3.1 CL200砂浆搅拌机 单机功率3.0KW 共计8台
查表可得KX =0.7 cosφ=0.82 tgθ=0.7
Pjs=Kx.Pe=0.7×3.0=2.1 KW
Qjs=Pjs.tgθ=2.1×0.7=1.47 Kvar
Ijs=Pjs/√3.Ue.cosφ=3.89A
3.2.3.2砂浆搅拌组技术参数合计：
Pjs= 2.1*8=16.8KW
Qjs= 1.47*8=11.76Kvar
Ijs= 3.89*8=31.12A
3.2.4 起重设备类
3.2.4.1 QTZ63塔吊 单机功率40.1KW 共计3台
查表可得KX =0.3 cosφ=0.7 tgθ=1.02 Jc=0.15
Pe=2Pe′√Jc =2×40.1×√0.15=31.06KW
Pjs=Kx*Pe= 31.06×0.3=9.32KW
Qjs=Pjs×tgθ= 9.32×1.02=9.51Kvar
Ijs=Pjs/√3 Ue cosφ= 9.32/√3×0.38×0.7= 20.23A
3.2.4.2 Sc200/200施工电梯 单机功率38KW 共计4台
查表可得KX =0.3 cosφ=0.7 tgθ=1.02
Pjs=Kx*Pe= 38×0.3=11.4KW
Qjs=Pjs×tgθ= 11.4×1.02=11.63Kvar
Ijs=Pjs/√3 Ue cosφ= 11.4/√3×0.38×0.7= 24.73A
3.2.4.3 SZ150-1物料提升机 单机功率10KW 共计2台
查表可得KX =0.3 cosφ=0.7 tgθ=1.02
Pjs=Kx*Pe= 10×0.3=3KW
Qjs=Pjs×tgθ= 3×1.02=3.06Kvar
Ijs=Pjs/√3 Ue cosφ= 3/√3×0.38×0.7= 6.51A
3.2.4.4起重设备类技术参数合计：
Pjs=9.32*3+4*11.4+3*2=79.56KW
Qjs= 9.51*3+4*11.63+3.06*2=81.17Kvar
Ijs= 20.23*3+4*24.73+6.51*2=172.63A
3.2.5 安装加工设备类
3.2.5.1 ½～4″电动套丝机 单机功率2.8 KW 共计2台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 2.8×0.75=2.1KW
Qjs=Pjs×tgθ= 2.1×0.88=1.85Kvar
Ijs=Pjs/√3 Ue cosφ= 2.1/√3×0.38×0.75= 4.25A
3.2.5.2 TWG-Ⅱ滚槽机 单机功率0.75KW 共计2台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 0.75×0.75=0.56KW
Qjs=Pjs×tgθ= 0.56×0.88=0.49Kvar
Ijs=Pjs/√3 Ue cosφ= 0.56/√3×0.38×0.75= 1.13A
3.2.5.3 TWQ-Ⅱ切管机 单机功率0.75KW 共计2台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 0.75×0.75=0.56KW
Qjs=Pjs×tgθ= 0.56×0.88=0.49Kvar
Ijs=Pjs/√3 Ue cosφ= 0.56/√3×0.38×0.75= 1.13A
3.2.5.4 TWK-Ⅲ开孔机 单机功率0.55KW 共计2台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 0.55×0.75=0.41KW
Qjs=Pjs×tgθ= 0.41×0.88=0.36Kvar
Ijs=Pjs/√3 Ue cosφ= 0.41/√3×0.38×0.75= 0.83A
3.2.5.5 ZQ4116台钻 单机功率0.37KW 共计2台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 0.37×0.75=0.28KW
Qjs=Pjs×tgθ= 0.28×0.88=0.25Kvar
Ijs=Pjs/√3 Ue cosφ= 0.28/√3×0.38×0.75= 0.57A
3.2.5.6 ￠400砂轮切割机 单机功率0.25KW 共计2台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 0.25×0.75=0.19KW
Qjs=Pjs×tgθ= 0.19×0.88=0.17Kvar
Ijs=Pjs/√3 Ue cosφ= 0.19/√3×0.38×0.75= 0.38A
3.2.5.7安装加工类技术参数合计：
Pjs=（2.1+0.56+0.56+0.41+0.28+0.19）*2=8.2KW
Qjs= （1.85+0.49+0.49+0.36+0.25+0.17）*2=7.22Kvar
Ijs=（4.25+1.13+1.13+0.83+0.57+0.38）*2=16.58A
3.2.6 木加工机具类
3.2.6.1 MJ104圆盘锯等 单机功率3 KW 共计4台
查表可得KX =0.7 cosφ=0.75 tgθ=0.88
Pjs=Kx*Pe= 3×0.75=2.25KW
Qjs=Pjs×tgθ= 2.25×0.88=1.98Kvar
Ijs=Pjs/√3 Ue cosφ= 2.25/√3×0.38×0.75= 4.56A
3.2.6.2木加工机具类技术参数合计：
Pjs=2.25*4=9KW
Qjs= 1.98*4=7.92Kvar
Ijs=4.56*4=18.24A
3.2.7 交流焊机类
3.2.7.1 BX2-500交流电焊机 单机容量50KVA 共计2台
查表可得Kx=0.5 cosφ=0.5 tgθ=1.73 Jc=0.65
Pe=Sr√Jc cosφ=50×√0.65×0.5=20.16KW
Pjs=Kx*Pe= 20.16×0.5=10.08KW
Qjs=Pjs×tgθ=10.08×1.73=17.44Kvar
Ijs=Pjs/√3 Ue cosφ= 10.08/√3×0.38×0.5= 30.64A
3.2.7.2 BX2-300交流电焊机 单机容量30KVA 共计2台
查表可得Kx=0.5 cosφ=0.5 tgθ=1.73 Jc=0.65
Pe=Sr√Jc cosφ=30×√0.65×0.5=12.09KW
Pjs=Kx*Pe= 12.09×0.5=6.05KW
Qjs=Pjs×tgθ=6.05×1.73=10.47Kvar
Ijs=Pjs/√3 Ue cosφ= 6.05/√3×0.38×0.5= 18.39A
3.2.7.3交流电焊机类技术参数合计：
Pjs=（10.08+6.05）*2=32.26KW
Qjs=（17.44+10.47）*2=55.82Kvar
Ijs=（30.64+18.39）*2=98.06A
3.2.8 其他类
3.2.8.1 HZD250打夯机 单机功率4 KW 共计10台
查表可得KX =0.55 cosφ=0.8 tgθ=0.75
Pjs=Kx*Pe= 0.55×4=2.2KW
Qjs=Pjs×tgθ= 2.2×0.75=1.65Kvar
Ijs=Pjs/√3 Ue cosφ= 2.2/√3×0.38×0.8=4.18A
3.2.8.2 JQB15-6潜水泵 单机功率2.2KW 共计20台
查表可得KX =0.55 cosφ=0.8 tgθ=0.75
Pjs=Kx*Pe= 0.55×2.2=1.21KW
Qjs=Pjs×tgθ= 1.21×0.75=0.91Kvar
Ijs=Pjs/√3 Ue cosφ= 1.21/√3×0.38×0.8=2.30A
3.2.8.3 高压水泵 单机功率18.5KW 共计2台
查表可得KX =0.55 cosφ=0.8 tgθ=0.75
Pjs=Kx*Pe= 0.55×18.5=10.18KW
Qjs=Pjs×tgθ= 10.18×0.75=7.64Kvar
Ijs=Pjs/√3 Ue cosφ= 10.18/√3×0.38×0.8=19.33A
3.2.8.4其他类技术参数合计：
Pjs=2.2*10+1.21*20+10.18*2=66.56KW
Qjs=1.65*10+0.91*20+7.64*2=49.98Kvar
Ijs=4.18*10+2.30*20+19.33*2=126.46A
3.2.9总设备容量及计算负荷
∑Pjs=(201.6+80.2+16.8+79.56+8.2+9+32.26+66.56)=494.18KW
∑Qjs=(151.2+106.18+11.76+81.17+7.22+7.92+55.82+49.98)=471.25 Kvar
各设备组的同期使用系数Kt取0.85
则：Pjs=0.85×494.18 KW=420.05KW
Qjs=0.85×471.25 Kvar=400.56 Kvar
Sjs=√Pjs²+ Qjs²=√420.05²+ 400.56²=580.42KVA
Ijs= Sjs/Ue.1.732=580.42/0.38×1.732=882.10A
3.3选择变压器
根据计算总的视在功率为580.42 KVA，目前，施工现场已有两台400KVA变压器，能满足施工需要。
四、 电线电缆、电器具的选择
本着安全用电，优质用电的原则，本设计对导线、电缆的选择以载流量选择为依据，架空线路同时按机械强度加以校验。导线、电缆的敷设方式根据用电设备来确定，若用电设备是长期不移动的，则采用电缆直埋或管路保护埋地敷设，对于移动式用电设备，则采用橡套电缆临时架空，穿管临时保护等方式。对于低压电器的选择，应确保各上、下级之间电器保护的动作应具有选择性，各级间应能协调配合。低压电器在本设计中的选择依据主要是以正常工作时的线路电流及非正常时的动作电流。电器元件应具有断路、过载、漏电保护功能。
4.1 开关箱负荷侧的电缆和电器的选择
4.1.1砼搅拌设备类
4.1.1.1 HTB混凝土输送泵
根据计算结果Ijs=170.2A
查表可采用VV22-3×95+2×50直埋或穿钢管埋地敷设
负荷侧开关选择DZ20L-400/3电流整定值为250A
漏电动作电流30ma
4.1.1.2振动器类(平板式,插入式)
根据计算结果Ijs=2.3A(1.7A)
查表可采用VV22-5×1.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为10A
漏电动作电流30ma
4.1.2钢筋加工类设备
4.1.2.1钢筋切断机,钢筋弯曲机
根据计算结果Ijs=6.07A(4.56A)
查表可采用VV22-3×4+2×2.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为10A
漏电动作电流30ma
4.1.2.2钢筋调直机
根据计算结果Ijs=3.8A
查表可采用VV22-5×2.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为15A
漏电动作电流30ma
4.1.2.3直螺纹套丝机
根据计算结果Ijs=6.07A
查表可采用VV22-3×4+2×2.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为10A
漏电动作电流30ma
4.1.2.4对焊机
根据计算结果Ijs=61.23A
查表可采用VV22-3×16+2×10直埋或穿钢管埋地
负荷侧开关选择DZ15L-100/3电流整定值为100A
漏电动作电流30ma
4.1.3砂浆搅拌组
4.1.3.1砂浆搅拌机
根据计算结果Ijs=3.89A
查表可采用VV22-5×2.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为15A
漏电动作电流30ma
4.1.4 木加工机具类
4.1.3.1圆盘锯
根据计算结果Ijs=4.56A
查表可采用VV22-5×2.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为10A
漏电动作电流30ma
4.1.3.2电刨
根据计算结果Ijs=4.56A
查表可采用VV22-5×2.5直埋或穿钢管埋地
负荷侧开关选择DZ15L-40/3电流整定值为10A
漏电动作电流30ma
4.1.5交流焊机类
4.1.5.1交流电焊机
根据计算结果Ijs=30.64A
查表可采用VV22-3×6电缆
负荷侧开关选择DZ15L-63/3电流整定值为40A
漏电动作电流30ma
4.1.5.2交流电焊机
根据计算结果Ijs=18.39A
查表可采用VV22-3×4电缆
负荷侧开关选择DZ15L-40/3电流整定值为25A
漏电动作电流30ma
4.1.6起重设备类
4.1.6.1 QTZ63塔吊
根据计算结果Ijs=67.42A
