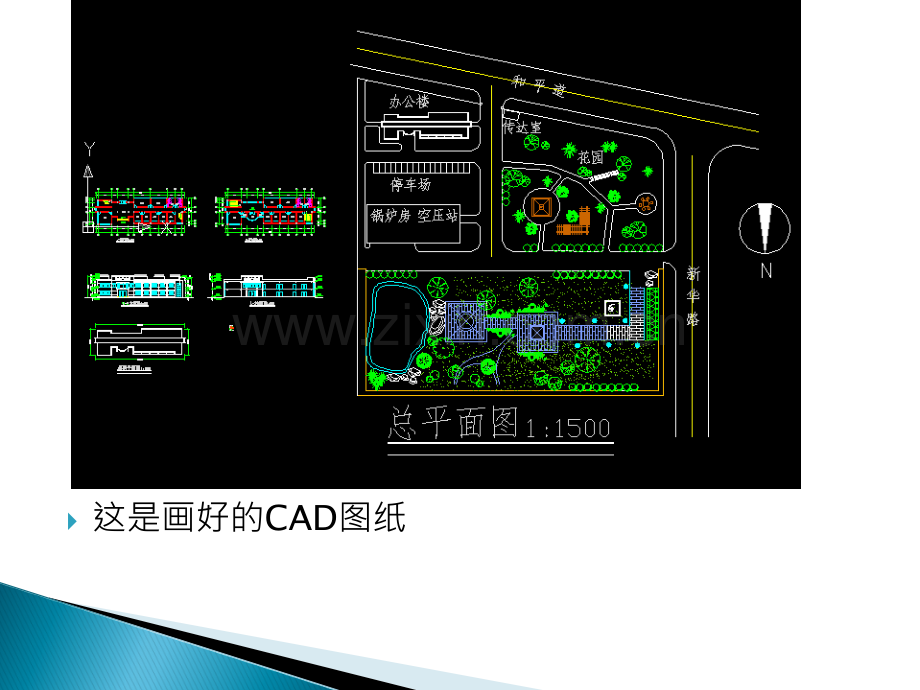

CADCAD布局、排版、打印王任王任翔翔这是画好的CAD图纸点击下面的“布局”切换到布局页面后，把使用的图层改为“Defpoints”命令“op”空格，按截图圈出来的设置按截图设置按截图设置添加相应的比例1：100，1：150，1：200，1：1500，1：20全部添加好确认设置好后，在布局中画A2的矩形（594*420），命令“rec”空格，先点第一个起点，然后根据命令提示“D”空格，输入矩形的长宽，长“594”空格，宽“420”空格，画完矩形画好后，可能太大，无法显示全部。输入“Z”空格，再“A”空格，可显示全部。在画好的矩形框中，输入“MV”空格，画布局的矩形双击MV框的中间，可进入调整需要的图，按住鼠标滚轮，可平移。按截图选择“对象特性”选择MV的框，选择“标准比例1：100”调整MV的框的大小，显示完整的一层平面图。（按住4个节点就可调整大小）同理，输入“mv”，布局立面图1：150屋顶平面图1：200女儿墙1：20以此类推，一层平面图，二层平面图，立面图，剖面图，女儿墙，总平面，分别排版在2张A2的图纸上。这是最终布局好的虚拟打印，“ctrl+p”，按截图设置。按截图设置打印样式的颜色，托到底，按住“shift”点击“颜色255”，全选颜色，全部设置黑色。再设置线宽。点击“预览”出来预览页面，右击“打印”，自行保存。
