SEW制动器检测判断维修.ppt

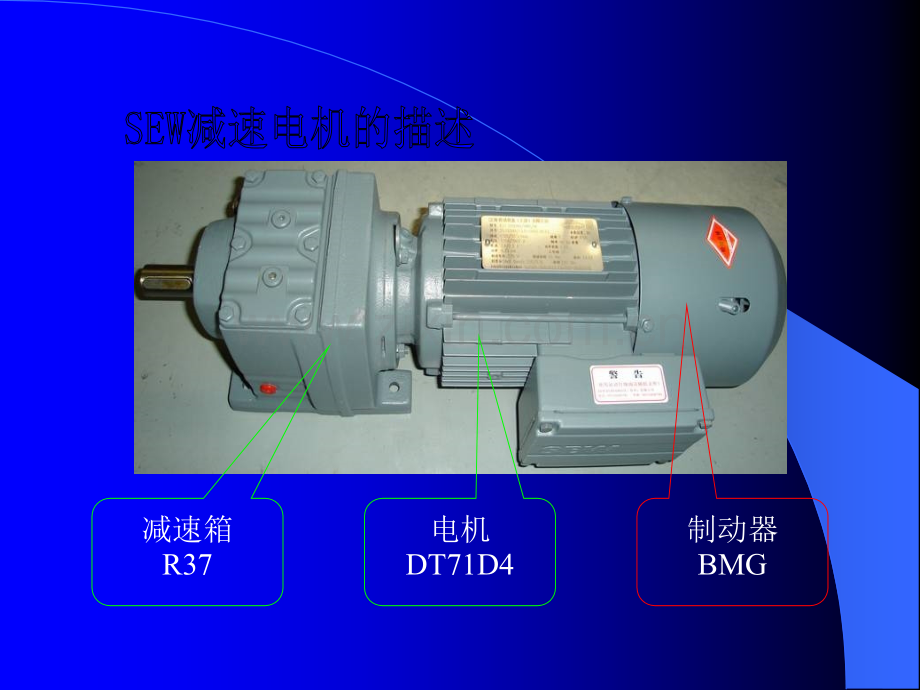

电机DT71D4制动器BMG减速箱R37电机型号电机序号速比制动力矩制动电压 SEWSEW电机铭牌描述说明电机铭牌描述说明请务必提供铭牌详细参数、方便请务必提供铭牌详细参数、方便SEW查询与判查询与判定定制动器的结构制动器的结构制动器的结构制动器的结构1摩擦片摩擦片2制动器底座制动器底座3花键花键4制动力（弹簧压力）制动力（弹簧压力）5制动间隙制动间隙6压力盘压力盘7制动弹簧制动弹簧8制动线圈（绕线部分）制动线圈（绕线部分）9制动线圈（铸铁部分）制动线圈（铸铁部分）10电机转子轴电机转子轴11打开力（线圈电磁引力）打开力（线圈电磁引力）制动器常用的三类线圈电阻标准制动器常用的三类线圈电阻标准 SEWSEW电机制动器常用接线方式说明电机制动器常用接线方式说明n 首先请测量制动线圈电阻值首先请测量制动线圈电阻值1 1、示例：、示例：DT71D4/BMG/HF VB=220Vac/5NM,DT71D4/BMG/HF VB=220Vac/5NM,如下图：如下图：(加速线圈）白红加速线圈）白红69.369.3+白蓝白蓝208.7208.7 （保持线圈）红蓝（保持线圈）红蓝277.9277.92 2、参考对比制动线圈电阻标准，相差不大是允许的，、参考对比制动线圈电阻标准，相差不大是允许的，3 3、通常情况下，若制动器线圈的白红蓝、通常情况下，若制动器线圈的白红蓝3 3根线，任意两根之间的电阻为根线，任意两根之间的电阻为零或无穷大或与标准值偏差很大，则可确定线圈烧毁零或无穷大或与标准值偏差很大，则可确定线圈烧毁 1 1、电机制动线圈测量与判、电机制动线圈测量与判断断n 当确认制动线圈电阻值符合要求或者拆掉制动线圈的情况下，通电当确认制动线圈电阻值符合要求或者拆掉制动线圈的情况下，通电检测检测1 1、确认、确认2 2、3 3脚输入交流电压是否正常，同铭牌标示应该一致（脚输入交流电压是否正常，同铭牌标示应该一致（220220VacVac或或380380VacVac或或2424Vdc)Vdc)2 2、再测量红线、蓝线（一般是、再测量红线、蓝线（一般是3 3、5 5脚，快速制动模式是脚，快速制动模式是3 3、4 4脚）的直脚）的直流电压，一般情况下输入流电压，一般情况下输入230230VacVac，红蓝输出是红蓝输出是80-10080-100VDCVDC；输入输入380380VacVac，红蓝输出是红蓝输出是150-170150-170Vdc,Vdc,输出电压是稳定的，过低或过高或者数值变输出电压是稳定的，过低或过高或者数值变化大都说明整流块损坏化大都说明整流块损坏 2 2、整流块的测量与判断、整流块的测量与判断测量2、3脚制动输入电压测量3、5脚制动输出电压注意极，3+5-3 3、制动器常见故障制动器常见故障以下问题都会造成制动器的损坏，严重的会损坏电机以下问题都会造成制动器的损坏，严重的会损坏电机1 1、制动器输入电压错误、制动器输入电压错误-必须与铭牌标示一致必须与铭牌标示一致2 2、制动器没有单独接线（有变频器时）、制动器没有单独接线（有变频器时）-必须单独供电，并拆除原引必须单独供电，并拆除原引线线3 3、制动间隙未调好（过大或过小）制动间隙未调好（过大或过小）-一般客户自行调整到一般客户自行调整到0.50.5mmmm即可即可4 4、制动器接线方式错误、制动器接线方式错误-必须按照图纸接线必须按照图纸接线 如：在提升、定位精度高的场合，按照快速制动模式接线，否则会如：在提升、定位精度高的场合，按照快速制动模式接线，否则会出现溜车、刹不住、定位不准现象出现溜车、刹不住、定位不准现象 5 5、环境温度过高或过低、环境温度过高或过低-必须将整流块放在控制柜中必须将整流块放在控制柜中6 6、电源波动或线路存在电涌电压、电源波动或线路存在电涌电压-必须稳定电源，选用适当保必须稳定电源，选用适当保护护 特殊说明：特殊说明：1 1、制动器损坏时，尽量同时更换线圈和整流、制动器损坏时，尽量同时更换线圈和整流块块 SEWSEW电机制动器的拆卸电机制动器的拆卸 1.1.拆卸风扇罩拆卸风扇罩2.2.拆卸风扇拆卸风扇3.3.拆制动器引线拆制动器引线4.4.将制动器引线小心抽出。将制动器引线小心抽出。5.5.将制动器防尘圈拆下将制动器防尘圈拆下6.6.松开制动器调整螺母，将制动器和压力盘以及弹簧一起松开制动器调整螺母，将制动器和压力盘以及弹簧一起拆下拆下7.7.将摩擦片拆下将摩擦片拆下1.1.安装摩擦片和制动线圈等，注意摩擦片的方安装摩擦片和制动线圈等，注意摩擦片的方向向 SEWSEW电机制动器的组装电机制动器的组装 2.2.调整制动间隙调整制动间隙3.3.安装防尘圈安装防尘圈4.4.小心将制动器引线引入接线盒并固定小心将制动器引线引入接线盒并固定5.5.安装风扇安装风扇6.6.安装风扇罩，完成组装安装风扇罩，完成组装 SEWSEW电机制动器的组装电机制动器的组装-补充补充1 1制动器的间隙调整参数范围制动器的间隙调整参数范围b.B03-BMG4 0.25mm-0.6mmc.BMG8-BM31 0.30mm-1.2mmd.BM32-BM62 0.40mm-1.2mm可以统一调整为可以统一调整为0.4-0.6mm0.4-0.6mm永远不要试图通过调整制动间隙来改变制动扭永远不要试图通过调整制动间隙来改变制动扭矩！矩！SEWSEW电机制动器的组装电机制动器的组装-补充补充2 2制动器手动释放手柄的安装制动器手动释放手柄的安装本部分内容结束，谢谢
