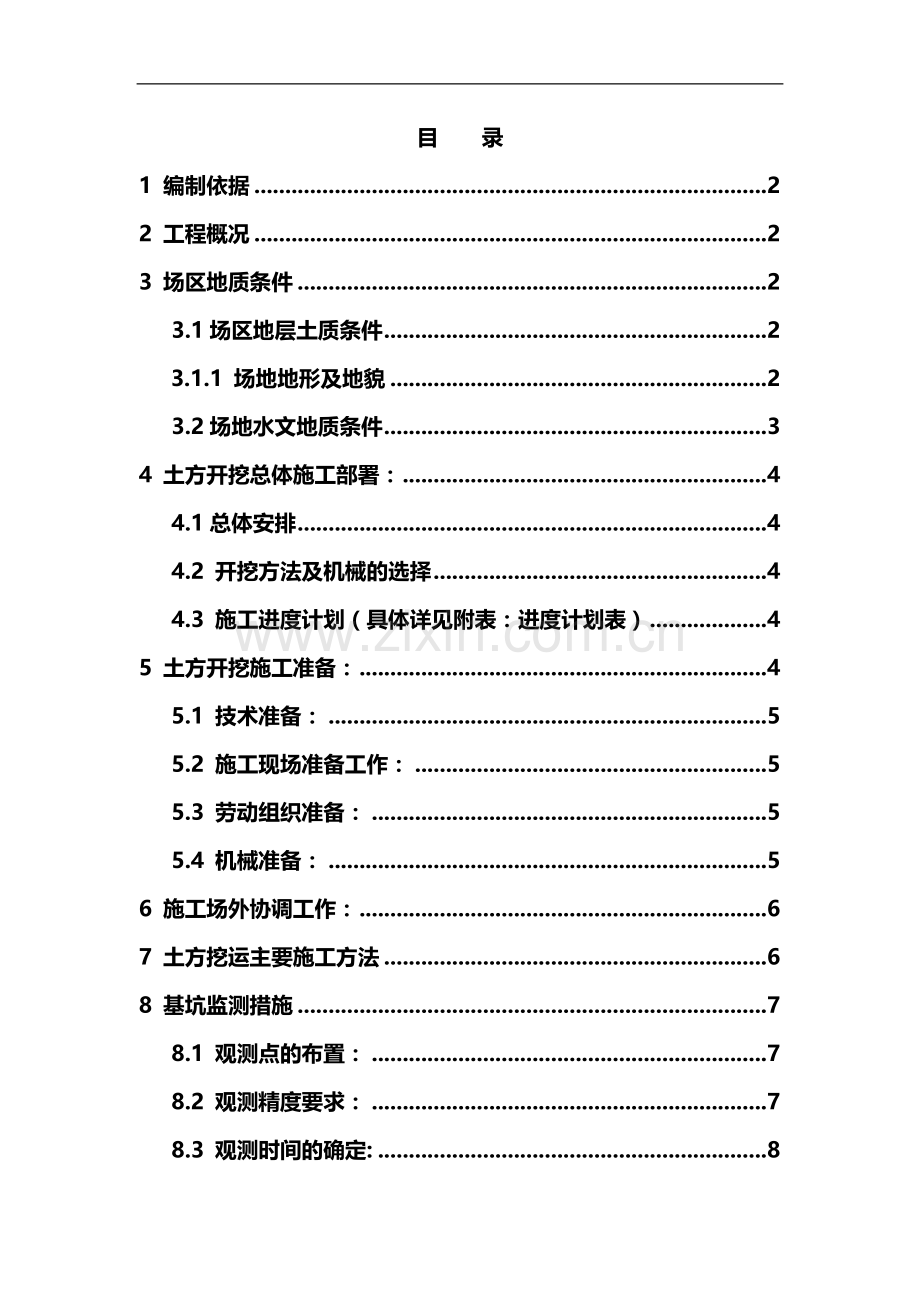

目 录
1 编制依据 2
2 工程概况 2
3 场区地质条件 2
3.1场区地层土质条件 2
3.1.1 场地地形及地貌 2
3.2场地水文地质条件 3
4 土方开挖总体施工部署： 4
4.1总体安排 4
4.2 开挖方法及机械的选择 4
4.3 施工进度计划（具体详见附表：进度计划表） 4
5 土方开挖施工准备： 4
5.1 技术准备： 5
5.2 施工现场准备工作： 5
5.3 劳动组织准备： 5
5.4 机械准备： 5
6 施工场外协调工作： 6
7 土方挖运主要施工方法 6
8 基坑监测措施 7
8.1 观测点的布置： 7
8.2 观测精度要求： 7
8.3 观测时间的确定: 8
8.4 场地查勘与记录： 8
8.5 注意事项 8
9.挖方工程质量保证措施 8
10. 挖方安全施工措施 10
11.文明施工措施 10
12.雨期施工措施 11
13. 基坑开挖安全技术措施 12
14. 基坑可能出现的险情及抢险措施 13
15. 工期保证措施 14
15.1 组织措施 14
15.2 技术措施 14
15.3 经济措施 14

土方开挖施工方案
1 编制依据
1.1《天津市地质勘察院岩土工程详细勘察报告》（2010-）
1.2《建筑地基基础设计规范》（GB50007-2000）
1.3《建筑桩基技术规范》(JGJ94-94)
1.4《地基基础工程施工质量验收规范》(GB50202-2002)
1.5《建筑边坡工程技术规范》（GB50330-2002）
2 工程概况
本工程位于天津市西青区精武镇付村，南、西临居民住宅区，东临天津市体育局付村训练基地，北临丰产河。为商住一体的综合性建筑群。因此文明施工、交通安全、环境卫生、防燥音和防尘等方面要求较高。
本工程主楼有八栋建筑，其中1～4#楼4栋为砖混结构，5～8#楼四栋为剪力墙结构；砖混结构均为5层，剪力墙结构各有二栋11层和9层，一层为框架结构，二层以上为剪力墙结构。
总建筑面积28231.19㎡，其中1～4#楼4栋面积为6610.28㎡；5～6#楼二栋为13842.84㎡（包括地下室面积）;7～8#楼二栋为7779.27㎡。自然地面标高5～8#楼为3.9m；1～4#楼4.2ｍ；±0.000标高所对应的绝对标高为大沽高程3.90米。基坑底标高(没加防水层及保护层厚度53mm)为：5.6#楼-4.9m深,1～4和7.8#楼-2.1ｍ；1～6#楼为条型基础；7.8#楼有地下室为梁板式基础。地基均为桩基加固。
本工程降水：5.6#楼周边水泥土桩封闭与设置大口井抽水相结合的降水方法；1～4和7.8#楼为明沟加集水坑相结合的明排水的降水方法。
本工程5.6#楼基坑边坡支护采用钢筋混凝土灌注桩。
本工程土方挖运量约2.5万m3 左右。
3 场区地质条件
3.1场区地层开挖深度内土质情况
3.1．1场地地形及地貌
本场区地貌单元属第四系冲积～海积平原，几经海陆变迁沉积了巨厚的沉积物。现场地地势有起伏，高程介于-1.37～0.39之间。
3.1．2土层分布情况
1、人工填土层
全场地均有分布，标高在-1.37～0.39米，土层厚度在0.8～1.9ｍ之间。褐色，稍湿，软塑状态不，土质不均，以黏性土为主，局部上部夹灰渣及砖渣。本层土填垫年限少于10年。
2、粉质黏土，标高在-2.65～-1.73米，土层厚度在3.3～4.4ｍ之间。黄褐至黄灰色，可塑状态，土质不均，较多锈染，上部分布有黏土薄层，属中压缩性土。
3、粉质粘土，标高在-6.22～-5.78米，土层厚度在2.8～5.7m之间。灰色，流塑状态，土质不均，砂黏混杂，局部夹粉土，属中压缩性土。
3.2场地水文地质情况
本场地浅层地下水属潜水类型，地下水主要受大气降水及场地北侧丰产河的补给，并以蒸发或补给河水的方法排泄。地下水位随季节有所变化，基本与气象周期一致，高水位出现在融冻期后的3～4月，而低水位出现在10～12月，变幅较小，年波动幅值一般小于1米。
本场地地下稳定水位埋深在0.8～1.7m左右，相应水位标高在-2.～2.2m左右；地下水初见水位埋深在2.0～3.0 m左右，相应水位标高在-3.3～3.5m左右。地下水位随季节有所变化，年波动幅度值一般小于1.0m。
本场地标准冻深为0.6米。
4.土方开挖总体施工部署：
4.1总体安排
现场工程桩施工完成后应对场地进行初步平整和临时道路的铺垫。1～4#楼分栋号挖土，7.8#楼一次性挖土；5.6＃楼土方开挖分三段施工，第一段整个后浇带北侧包括～/D～H轴的商业部位一次性施工；第二段～/A～D轴一次性施工；第三段为最后扫尾～/A～F轴的施工。第一段土方挖至坑底标高后，紧接着换轮胎式小挖机施工承台、基础梁的土方。大挖机进入第二段施工.使各道工序形成流水作业。
按总体施工部署，为了缩短施工工期及加快施工进度,同时根据现场的实际情况及地质情况,在土方开挖前，应平整现场和临时道路的铺垫以及车辆进出清洗、复盖和马路及时清扫。土方挖运是影响工期的关键。因此要求在统一指挥的原则下，做好内部安排和外部协调工作。
4.2 开挖方法及机械的选择
根据该工程的地质情况、场地条件、规模及基坑深度，本工程土方开挖选用反铲挖掘机开挖。开挖方法采取分栋号、分段、分块卷地毯式推进挖运的方式进行施工，减少翻驳次数尽可能把土方直接装车外运，这样既能加快挖土速度又能降低施工费用。
4.3 施工进度计划（具体详见附表：进度计划表）
5 土方开挖施工准备：
在土方开挖前，由项目经理部主持前期施工准备会议，听取土方开挖单位对整个挖土工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：
5.1 技术准备：
配合建设单位进行现场标高、轴线的引测工作，规划固定好施工定位控制桩，并组织复核、验收，做好交接记录工作；认真熟悉图纸及施工方案，同时做好施工技术交底工作。
5.2 施工现场准备工作：
5.2.1 地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。
5.2.2工地内搭设拍土架子，保证每一辆车进行拍土、加盖以勉飘尘和滴漏。
并设冲洗池和沉淀池，装土外出的车辆均冲洗干净而后出大门进入城市道路。
5.2.3 基坑四周布置6～8 个碘钨灯，做好夜间照明准备。
5.2.4疏通相关交通线路，做好开工前的扰民工作。
5.2.5 开挖之前做好降水措施，把地下水位降到开挖底面0.5m～1 m以下。此工程的降水详见专项施工方案《基坑降水方案》。
5.3 劳动组织准备：
建立各施工部门的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育工作等。
5.4 机械准备：
根据相关的设计图纸和施工预算，编制详细的机械、设备需要量计划；确定土方运输方案和计划；确保按计划进场。
机械设备一览表
序号
机械名称
规 格
型 号
数 量
1
挖掘机
1.5m3

2台
2
挖掘机
0.5 m3

2台
3
自卸车
15t

10辆
6 施工场外协调工作：
由总包单位、土方施工单位与建设单位共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。配备专人接待相关来访人员。
7 土方挖运主要施工方法
7.1.本工程土方采用机械开挖，根据进度计划5.6＃楼地下室基坑工期暂定为15天（因工程面大幅广且存在许多不确定因素）。选用机械详见机械设备配置表，根据所有配置机械的技术参数和规格日正常挖运土方量约在1000～1500m3左右。7、8#楼条形基础，挖土工期为5天；1～4#楼各栋号为二天。
7.2.土方工程施工工艺流程：
准备工作®第一段土方开挖®边坡修整 ® 标高测量®人工清理余土 ®人工剔凿桩头®桩头处理®基坑验收®混凝土垫层。
7.3. 5.6#楼基坑大开挖
7.3.1. 第一段挖土以后浇带划分，即～/H～D轴由西往东卷地毯式推进施工。按1：0.5放坡，挖机施工中派专人修整边坡，以防超挖或挖不到边。
7.3.2.第一层土方挖至设计标高后,大挖机即转入后浇带南边开挖，换轮胎式小挖机进场挖承台、下翻梁、集水坑和电梯井坑的土方。小挖机施工时基槽底面和侧面均按设计尺寸留20㎝以上人工修整，做到不超挖，用平锹铲平后达到平整光滑的效果。集水坑和电梯井坑也是按照如此施工。
7.3.3. 基坑第二层土方开挖结束,地基基槽经权威部门验收合格后，浇筑素砼垫层。
7.3.4 .第二段土方挖好后，进入第三段施工。方法同上。
7.3.5.基坑降水另见降水施工方案。
7.3.6. 土方开挖至靠近基底标高时必须配备测量员及人工进行清槽工作；坑底预留 200～300mm厚土由人工清除，不得超挖。基底抄平应根据设计基底标高测量出标高线, 在基坑底纵横间距5.00m右左抄出水平线，钉上小木橛，按标高线铲平槽底，槽底清理到位后应及时验槽，及时浇筑混凝土垫层，不宜将承台和地下室槽底暴露时间过长。
7.3.7.工程桩头清理严禁采用挖掘机直接破碎；用人工配合机械（桩头切割机或空压机锤）将多余桩帽混凝土清理干净。桩头清理应随着挖土进度及时进行，若基槽清底后有未剔除的桩头，在未浇筑砼垫层前不得在其上清剔桩头。以防扰动基土，待垫层砼达到一定强度后再按设计标准将桩头整理到位。
7.3.8.在土方开挖的同时,注意土方内侧立面的具体情况,如需要采取外挂钢丝网砂浆喷锚（指基坑没有支护桩的部位）,即由上而下根据挖土进度分层进行。
7.3.9.电梯井和集水坑范围内及基底标高不同深度分界处采用1：1放坡开挖。
7.3.10.土方外运：在满足场内回填土需要后，多余土方往外清运。
7.4. 1～4、7.8#楼条型基础土方开挖
1～4#、5.6#楼基础挖土方，设置明沟加集水坑抽水的排水方法施工。
7.4.1. 基槽开挖前，严格按照图纸进行轴线尺寸、基础尺寸与建筑平面图进行核对，确认无误后，放出基槽白线，经现场监理复验合格后，进行基槽开挖，鉴于现自然地坪标高约为-1.米左右，槽底标高为-2.1米，所以地槽边线按垫层外线外加0.8米为基槽外边进行开挖。
7.4.2.基槽开挖时，使用挖掘机开挖，不得碰撞桩体及扰动槽底以下原土层，桩顶标高以上20cm槽土必须进行人工开挖。
7.4.3.基槽开挖前，根据每栋号基槽的实际情况进行设置积水井，积水井的深度必须设在槽底以下1.5米，积水井的位置设在基槽1.5米以外。开挖时边开槽边设排水沟，排水沟的深度不得小于槽底深度的0.6米。
7.4.4.在基槽开挖的过程中，对于桩顶以下的杂填土及扰动土必须全部清除，并根据实际情况及图纸设计要求进行处理。
7.4.5.基槽开挖后及时进行排水严禁积水泡槽，槽底平整度必须控制在±5.0cm以内，基槽开挖后，基槽的几何尺寸、槽底标高符合图纸设计规范要求，确认无误后经有关单位进行地基验收备案后方可进行下一道工序施工。
8 基坑开挖控制基坑变形措施
在基坑开挖过程中，由于受侧压力的影响，；边坡会向基坑方向产生位移，其措施如下：
8.1.基坑工程施工，必须以缩短基坑暴露时间为原则，减少基坑的后期变形。
8.2.控制场地施工用水，做好坑内降水，降水效果应满足设计要求。并做好止水堵漏的准备工作。
8.3.基坑开挖时严格控制基坑周边的超载。在超载车辆频繁通过的地段，应铺设走道板或进行地基加固。
应采用分层有序挖土，不得超挖。
8.4.经常观测基坑周边有无裂纹或异常情况。
9.挖土方工程质量保证措施
建立质量保证体系及管理机构如下:
项目经理

质

量

员

机

械

员

测量工长

安

全

员

交通疏导员
文明施工负责人

土方负责人
公司经理
生产计划部
安全技术监督部
物资管理部
经营管理部
科技开发部
中心实验室
质量部

9.1. 开挖过程中，若局部存水，可以采用明排集中用潜水泵抽到地面排水系统。若发现坑底渗水、涌砂应立即查明原因，组织处理。
9.2.为保证干作业施工，应在开挖前进行降水，将地下水降至坑底以下0.5～1ｍ，严禁地表水和基坑排水倒流，回渗流入坑内。
10.工期保证措施
10.1 组织措施
10.1.1 由实践经验丰富的项目经理管理生产，协调各工序、各专业的工作关系。
10.1.2 人力资源按三班轮换作业配置，昼夜不停施工，充分利用有效工作时间。
10.1.3 加强设备的维修和保养，保证设备100%的完好率。
10.1.4 切实落实施工材料计划，责任到人，确保施工材料满足施工要求。
10.1.5 加强安全检查，消除事故稳患，以免影响工程进度。
11. 挖方安全施工措施
11.1. 现场建立基坑安全领导小组：组长：
副组长：
成员：土方开挖队管理人员
11.2.全体人员应认真执行各工种的安全操作规程及有关规定。
11.3.施工前，施工负责人要向操作人员做专项技术安全交底。
11.4.施工人员进入现场要服从安全员的指挥和监督。
11.5.施工人员进入现场要进行“三级”安全教育。
11.6.每天班前5分钟，施工负责人必须做施工安全注意事项专项交底，并填好交底卡。
11.7.现场电器设备要有漏电保护器，电缆应设可靠绝缘。
11.8.各种机电设备均应设专人负责管理，电工持证上岗。
11.9.现场用电设备必须实行三级供电，两级保护。
11.10.夜间施工，工地应有足够的照明，基坑四周布置6～8个太阳灯，做好夜间照明准备，同时还要在坑边和危险地段设置警示灯和警示牌。
11.11.土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。
11.12.土方开挖后，按现场安全防护要求在基坑的周围搭设1.2m高安全防护栏杆安全施工警示牌，避免人员跌落坑中。
11.13.施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆、人防等）时，立即暂停施工，及时报告经理部，待妥善处理后方可继续施工。
支护体系应有专人按规定监视测量，有异常要加密监测，以及反馈检测结果，以便设计人员提出相应的应急技术措施。
12.文明施工措施
12.1 所有土方运输车辆进入现场后禁止鸣笛,以减小噪声
12.2 所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒，保持现场环境清洁。
12.3 为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实并盖好，避免路上遗洒。严禁无盖车辆运土。
12.4 在工地内设置冲洗车槽，每辆车出大门必冲洗车轮。
12.5 每天指派专人清扫邻近马路，以达到环卫要求。
13.雨期施工措施
13.1 场地排水：
坡顶做明沟排水、挡水墙，四周做混凝土路面。基坑内，沿四周挖砌排水沟、设集水井，泵抽至市政排水系统。排水沟布置在基础轮廓线以外，排水沟边缘应离开坡脚0.3m，沟底比基坑底低0.3m，坡度0.1%；集水井设置在基坑脚上，集水井每30ｍ安置一座，井径0.8m，井壁用普通砖、砂浆砌后抹光，集水井底比排水沟低0.8m，（试抽水设备进水阀的高度可进行调整；排水设备大扬程的潜水泵），抽出的积水应排至基坑以外地面排水系统，防止乱排产生回渗。保证施工现场水流畅通，不集水，四邻地区不倒灌。
13.2 .基底排水沟做法详见详见下图

13.1.3 承台内设小集水坑，位置尽量设在承台坑边缘。
13.2 做好生活区的下水管道和雨水井，用水应有固定排放途径，保证雨后不陷、不滑、不泥泞、不存水，避免浸泡边坡。
13.3 土方施工中，基坑内临时道路上铺渣土或级配砂石，保证雨后通行不陷。
13.4 机电设备要经常检查接零、接地保护，所有机械棚要搭设严密，防止漏雨，随时检查漏电装置功能是否灵敏有效。
13.5 现场配置备用潜水泵15～20台，以备遇暴雨时及时抽水。
14.环境监测
本工程环境保护的重点为拟建筑物周边的建筑物、道路及地下管线。因此环境监测的测点应主要布设于该地域。
监测 的主要项目包括：
14.1周围拟建物、地下管线、沉降监测；
14.2.围护结构顶面位移、沉降监测；
14.3.深层土体的位移；
14.4.坑外、坑内水位变化的监测。
