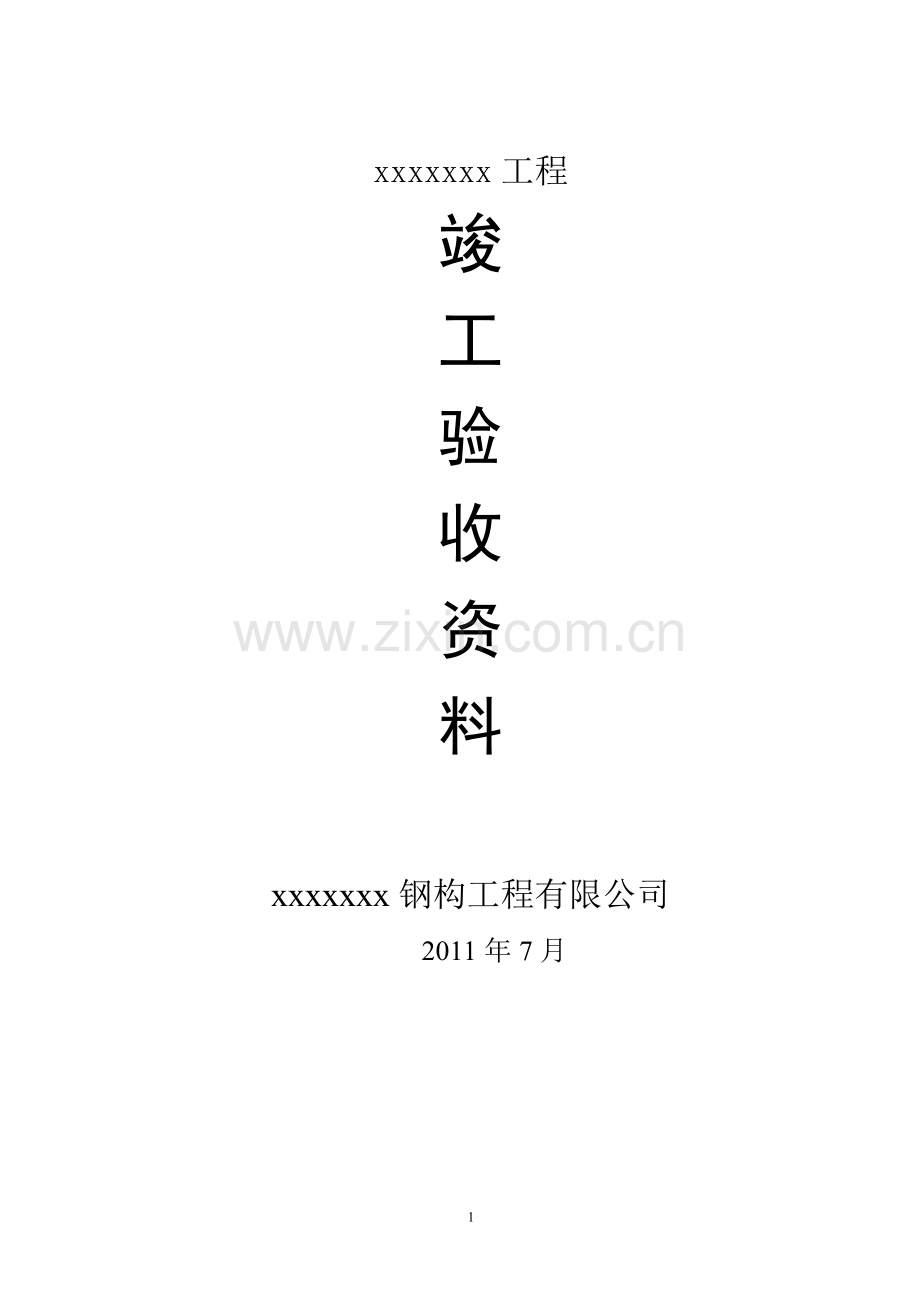

xxxxxxx工程
竣
工
验
收
资
料

xxxxxxx钢构工程有限公司
2011年7月

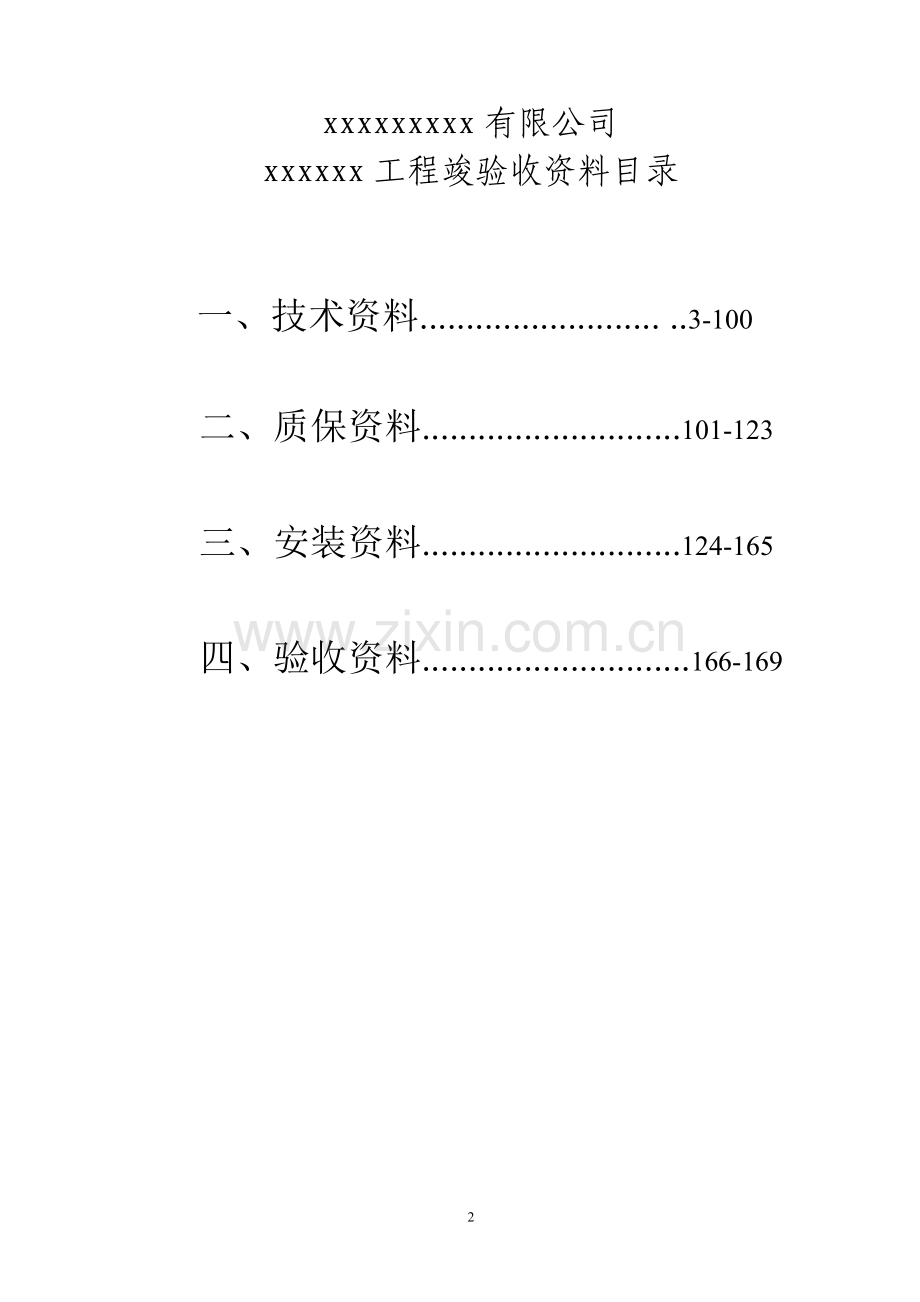

xxxxxxxxx有限公司
xxxxxx工程竣验收资料目录

一、技术资料.......................... ..3-100

二、质保资料............................101-123

三、安装资料............................124-165

四、验收资料.............................166-169

xxxxxxxx工程

技
术
资
料

施工单位：xxxxx钢构工程有限公司

工程开工报审表
工程名称：xxxxxx工程
编号：

致： xxxxxx有限公司（建设单位）
xxxxxx有限公司（监理单位）
我单位承担 xxxxxx工程 ，已完成了以下各项任务，特此申请施工，请核查并签发开工指令。
1、施工组织设计（方案）已审批
2、劳动力按计划进场
3、机械设备已进场
4、现场管理人员已到位
5、开工前的各种手续已办妥
特此申请开工，请批准。
承包单位（章）：xxxxx钢构工程有限公司
项目经理： xxxx
日 期：

总监理工程师审查意见：

监理工程师
日 期
本表一式三份，业主、监理单位、承包商各一份。
工程开工报告
[
工程名称
xxxxxxx工程
结构类型
门式刚架
建设单位
xxxxx工程有限公司
电话：xxxxx
联系人
xxx
施工单位
xxxx工程有限公司
电话：xxxxx
项目经理
xxx
设计单位

电话：
联系人

监理单位

电话：
现场监理

工程地址
xxxx区
现场电话

建筑面积（㎡）
xxxx㎡
其中： 地下建筑： 地面建筑：
合同造价
（万元）

其中： 土建： 装修： 安装： 园林绿化：
开工日期
2011年 月 日
计划竣工日期
年 月 日
建筑工程施工许可证签发单位及编号

施工准备
安全措施
落实情况
各项准备工作已全部落实：1、施工进度计划报审表；
2、施工测量放线报验单。

施工单位（签章）

申请开工
2011年 月 日
监理
（建设）单位
签章
年 月 日

本报告一式四份，经监理（建设）单位、施工单位盖章后，监理（建设）、施工、设计、行业主管部门各执一份。

施施工进度计划报审表

工程名称：xxxxxxx工程 编号：
致：xxxxxx有限公司（建设单位）
xxxxxx限公司（监理单位）
现报上 年 月 日xxxxxx工程 施工进度计划，请予已审查和批准。
附件： 施工进度计划（说明、图表、工程量、工和量、资源配备） 份

承包单位（章）： xxxxx有限公司
项目经理： xxx
日 期：

审查结果：

审查结论： 同意。 修改后重报。
重新编制

项目监理机构
总/专业监理工程师
日 期

施工测量放线报验单

工程名称：xxxxxx工程
致： xxxx业有限公司（建设单位）
xxxxx院有限公司（监理单位）
根据合同约定，我方已完成（部位）xxxxxx工程 ，（内
容） 地锚 的测量放线，经自检合格，请予查验。
附件： 放线的依据材料 页
放线成果表 页

测量员（签字）： 承包单位（章）：xxxxxx有限公司

验收人（签字）： 日 期：
查验结果：

查验结论： 合格。 纠错后重报。

专业监理工程师
日 期

施工组织设计报审表
工程名称：xxxxxxxx摩托车棚工程 编号：

致：xxxxx有限公司（建设单位）
xxxxx研究院有限公司（监理单位）

我方已根据施工合同的相关规定完成了xxxxxxx工程施工组织设计，吊装（方案）的编制，并经我单位技术负责人审查批准，请予以审查。
附：

承包单位： xxxxxxx
项目经理： xxx
日 期： 2011年 月 日

专业监理工程师审查意见：

专业监理工程师：
日 期：

总监理工程师核意见：

项目监理机构（章）：
总 监 理 工 程 师：
日 期：

本表一式三份，经项目经理监理机构审核后，建设单位监理位，承包单位各承一份。

xxxxxxxxx工程
施工组织设计

xxxxxxx有限公司

目 录

一、工程概况……………………………………………1
二、主要编制依据………………………………………2
三、施工准备计划………………………………………2
四、施工布置……………………………………………5
五、工程施工方案………………………………………5
六、质量保证体系及技术措施…………………………37
七、安全生产管理体系和管理措施……………………41
八、文明施工措施………………………………………44
九、工程进度计划及工期保证措施……………………45

一、工程概况
xxxxxxxx工程位于河南xxxxxxxx区内
1、建筑结构
该工程主体结构为门式钢排架结构，总建筑面积xxx㎡，开间6米、宽xxx（轴线）檐口高度xxx米，地坪以下0.3米，厂房总长xxx米。
本工程结构抗震按6度设防，厂房共7榀门式钢架，钢材材质为：梁.柱.抗风柱为Q235B，支撑.隅撑.拉条材料为Q235B，屋面板夹心复合板0.4/0.3mm厚960型彩钢板，墙面板采用0.4mm厚象牙白彩钢板，墙梁.檩条采用冷弯薄壁型钢。钢构件表面钢材经除锈处理后涂刷灰防油漆二道，面漆一道。
2、工程特点
（1）本工程项目由于施工工期紧，采用工厂流水线作来生产，现场根据安装方案，大作业面展开安装。
（2）安全环境.环保.健康.噪音无干扰的文明施工要求较高。
3、现场条件
本工程施工现场条件，主已完成施工场地平整工作，场内外道路畅通，施工用水，用电均由业主指定接口与现场管线接通。
4、施工用电、用水
业主在施工现场附近已接通自来水水管，施工用水由业主指定就近在现有管线上接通引至施工现场各用水电即可。
二、主要编制依据
1、xxxxxxxxx工程钢结构厂房图纸。
2、《建筑结构荷载设计规范》（GB50009-2001）
3、《钢结构设计规范》（GB50017-2003）
4、《钢结构工程施工验收规范》（GB50205-2001）
5、《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）
6、《建筑抗震设计规范》（GB50011-2001）
三、施工准备计划
1、施工组织机构
根据该工程的特点和具体要求，为确保施工质量与工期，本公司将组织各相关部门强有力的技术人员进行现场施工管理及技术把关，并进行全面有效控制，具体施工组织详见（图1）。
2、堆场及其他设施的安排
会同业主（监理、总包单位）确定主钢构、次钢构、压型板先前主其附件的堆放场地。以及施工人员的生活设施，材料仓库，安排好施工用电、生活用水用电。
3、施工前的技术交底及安全交底
施工前一周由业主会同我公司、设计院、组织图纸会审及相关专业施工技术交底。然后由我公司工程部向安装队进行施工技术及安全措施进行交底。

公司分管副总经理
技术部
工程部
制造部
材料供应部
项目经理
施工员
安全员
质检员
安装队

4、施工现场管理技术人员
施工现场管理技术人员

工程名称：xxxxx工程
施工单位：河xxxxx限公司
姓名
职务
职称
证书号
专业
xxx
技术负责人
工程师
x
工民建
xxx
项目经理
建造师
x
工民建
xxx
质检员
技术员
x

xxx
施工员
助工
x
工民建
xxxx
安全员
技术员
x
工民建
xxx

建筑施工
x
工民建
xxxx
资料员

x
工民建

5、现场施工管理
（1）工程现场派驻项目经理，负责处理日常工作，安排工程进度，监督检查工程质量，协调与业主、监理、设计院的关系。
（2）向业主、监理提供详细的施工技术资料，以及施工工作计划。
（3）同业主、监理等有关人员进行技术 交流，便于熟悉和开展工作。
（4）对安装人员进行施工技术及安全施工指导和操作过程进行监督和检查。
（5）和业主、监理保持紧密联系，以便及时调整施工进度和方案等。
（6）按照施工进度计划表安排生产，分批进入现场，做到施工现场有条不紊，既少占场地又确保不影响工期。
6、施工机具安排
序号
名称
单位
数量
1
电焊机
台
5
2
手电钻
把
5
3
拉铆枪
把
5
4
胶枪
把
5
5
水准仪
台
2
6
经纬仪
台
2
7
汽车吊12T
台
2
8
螺钉枪
把
5
9
扭矩扳手
套
2
10
氧气乙炔
套
3
11
其他及劳保用品
/
按现场情况配备

四、施工布置
1、合同工期：安装工期为 个工作日，为确保本工程各节点计划的实现，本公司钢结构部分计划从 年 月 日进入施工现场，开始检测术基础的安装位置、标高偏差，并做施工前的准备工作，如进料、培训、临时暂设、人员、机具等。
2、质量要求：符合相关国家标准。质量等级为合格。
3、安全要求：千人负伤率≤0.45‰，杜绝重大安全生产事故。
4、施工组织：本工程按相关规定组建项目经理部，在项目经理部领导下组织施工。
五、工程施工方案
第一部分 钢结构制作方案
一、制作前准备工作
1、钢材采购、检验、储备
在进行内部图纸会审后，并由技术分解工作人员经过分解后列出各类钢材的材料用量表，并做好材料规格、钢号的归纳，交供应部采购员进行材料采购。材料进厂后，依据设计图纸和国家规范对材料按下列方法进行检验：
（1）钢材质量证明书。质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。
（2）钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材原度负偏差值的1/2。
（3）钢材表面锈蚀等应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定。
（4）连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓以及涂料（底漆和面漆）等均应具有出厂质量证明书，并应符合设计的要求和国家现行有关标准的规定。
（5）合格的钢材品种、牌号、规格分类堆放，做好标识。钢材的堆放应成形、成方、成垛，便于点数和取用；最底层垫上道木，防止进行锈蚀。
（6）焊接材料（焊条、焊丝、焊剂）应按牌号和批号分别存放在干燥的储藏仓库。焊条和焊剂在使用之前按出厂证明书上的规定进行烘焙和烘干；焊丝应清除铁锈、油污以及其他污物。
（7）材料凭领料单发放，发料时应该对材料的品种、规格、牌号是否与领料单一致，并要法度质检人员在领料现场签证认可。
2、会审图纸、节点构造细化：
图纸会审后，由技术部负责出好本工程的各节点详图，进行节点构造细化。对其中一些需经设计签认的节点详图，交设计院认定，然后由分解工作人员进行。
3、制定钢构件加工生产工艺及质量标准：
根据《钢结构工程施工质量验收规范》（GB50205-2001）、《钢结构工程质量检验评定标准》（GB50221-2001）、《钢结构设计规范》（GB50017-2003）等国家规范及公司质量体系文件钢结构制作安装工艺规格编制本工程钢构件加工生产工艺及质量标准。
二、制作
（一）制作重点
1、屋面梁为变截面焊接H型实腹式结构。由于承重不同，梁的腹板、翼板厚度存在着不同的变化，制作时注意看清图纸和制作后要认真编号。
2、染的腹板和翼缘为薄板，组立焊接后可能会产生变形，要加以控制和矫正。
（二）材料要求：
1、钢材、焊材、涂装材料须有质量证明书，并符合设计要求和现行有关标准的要求。
2、钢柱、钢梁的材质均用Q235B钢。
3、焊接材料：A、手工电弧焊：Q235B.Q345B.钢采用不同的E40型.50型焊条。B、埋弧自动焊：Q235B.采用H08A焊丝。C、C02气体保护焊：宜采用φ1.2M H08Mn2Si焊丝，其气体纯度大于99.7%。D、焊材使用前应按下表进行烘干：
名称
烘干温度（℃）
烘干时间（H）
备注
焊条
E4316
300-400
1-1

E502
100-150
1-2
焊剂
HJ431
250
2

4、钢材表面锈蚀、划痕等缺陷不得超过钢材允许负偏差的1/2，否则严禁使用。
5、防腐：构件表面采用抛丸除锈，并应达Sa2.5级以上，抛丸后6小时以内喷两道底漆。
6、材料如有代用须经设计部门同意后方可使用。
（三）号料工序
1、板材进入车间后应先核对其规格、材质及编号并清除表面杂质。钢材表面质量应符合下表规定，否则要先在平板机上进行矫正平直。
项目
板厚（mm）
允许偏差（mm）
钢板局部平面度（每米）
T≤14
1.5
T>14
1.0
2、号料前应核对施工图和掌握工艺要求，发现问题及时向项目技术负责人提出。
3、板材号料用钢尺及针划线，或采用数控切割机和多头直条切割机直接号切。样板精度偏差：
长度、宽度：+0.5mm
对角线：+1.0mm
孔距：+0.5mm
加工样板角度：+20
4、异型板及坡口加工用数控切割机现场编程后自动切割。
5、放样号料时应按下表要求预留切割、刨边余量。
加工余量
剪切（mm）
手工切割（mm）
自动切割（mm）
切割缝
0.5-1.0
2.0-4.0
2.0-3.0
刨边
2.0-3.0
5.0-6.0
3.0-4.0
6、H型翼缘板及腹板的拼接采用整板接焊后下料，长度方向预留50-80mm荒料。
7、H型钢梁翼缘板、腹板只允许长度方向拼接：翼缘板、腹板接料的长度方向应与轧制方向一致，且翼缘板、腹板三者的对接缝不应设在同一截面，应互相错开200mm以上，与加劲板亦应错开200mm以上。
8、板材接料焊缝及H型主焊缝两端应加δ-100×100的引弧板，其材质、规格的、坡口型式应与母材相同。
9、板材号料后应标明定货号、零件号、加工方法等有关数据，并作好标识工作。
10、H型钢在门型焊机上焊接后须经矫直机矫正，二次装配焊接修复后方能进行在翼缘板、腹板上号钻孔，其它一次钻孔。
11、焊接前先把接口两侧各20-30mm范围内的铁锈、油污等杂质彻底清除干净。焊后反面用碳孤气刨彻底清根并打磨干净后再反面焊接。
12、所有梁柱对接料焊缝等级应符合（GB50205-2001）规定的二级质量标准。
（四）切割工序
1、切割前，应将切割区域表面的铁锈、油污等清除干净，严格按规划线下料的标注进行切割，切割后，断口处不得有裂纹和大于1.0mm的缺棱，并及时清除边缘的熔瘤和飞溅物，否则严禁向下道工序传递。
2、切割中如发现有重皮或缺陷严重的现象应停止切割，并及时通知技术人员解决。
3、板材采用半自动切割时应控制切割工艺参数如下表：
割嘴号码
板厚（mm）
氧气压力（Mpa）
气割速度（mm/min）
1
4-10
0.69-0.78
650-450
2
10-20
0.69-0.78
500-350
板厚小于8mm的加劲板、零件板可采用剪板机剪切。
4、板材切割宜采用多头直条切割，型材可用手工切割或剪切，坡口加工采用数控切割机或刨边机加工。如采用半自动切割机进行切割要采取防变形措施。
多头切割工艺性能参数表：
割嘴号
气割钢板厚度
气体压力×105Pa
气体消耗量
气割速度（mm/min）
氧气
丙烷
氧气（立方米/h）
丙烷（立方分米/h）
1
5-15
≥3
>0.3
2.5-3
350-400
450-500
2
15-30
≥3.5
>0.3
3.5-4.5
450-500
350-450
a)剪切切割偏差：+2.0mm b)半自动切割偏差：+1.5mm
c）坡口角度偏差:+5 d)钝边：+1.0mm
5、切割面与钢材面的不垂直度偏差≤10%δ且不大于2.0mm
6、切割及剪切后应及时清除熔瘤、飞边和毛刺。
（五）制孔工序
1、按施工图纸要求选择钻头直径。
2、钻孔前将构件放平垫稳，固牢，防止钻偏钻斜，严禁套钻。
3、螺钻孔允许偏差：（mm）
项目
允许偏差
直径
+1.0
圆度
2.0
垂直度
0.3t且不大于2.0
4、钻孔完毕应及时清除毛边、飞刺，并用量规检查，不合格品须经技术人员同意方可扩钻或用与母材匹配的焊条补焊后应重新钻孔，严禁用钢块填塞。
5、加工车间应将加工完的半成品按规格分类，并标明订货号、零件号及数量并填好工序交接卡后方可转交装配车间。
（六）组立工序
1、组立前应根据图纸要求和加工车间提供的料单认真核对零件的尺寸、规格，严格检查质量，不合格不得组立。
2、组立前，认真清除接口表面30-80mm范围内的铁锈、污泥等杂质并打磨干净，交认真检查腹板平整度。
3、组立：
组立时严禁强制成型，组立应尽可能少用H型生产线直接组立，避免成型后造成腹板波浪变形。
H钢在H型钢生产线或自动组立机上组立，定位焊材型号均应与正式焊材匹配，点焊高度不宜超过设计焊缝高度的 2/3， 焊缝长度不小于25mm，焊点间距为450mm-550mm，点焊要牢固可靠。
4、组立时应严格控制各部位的偏差如下：
局部间隙≤1.0mm
磨光顶紧接触部位≥75%，边缘最大间隙≤0.8mm
（七）特殊工序
1、焊接工序
焊工须持证上岗施焊，严禁无证人员上岗施焊；
焊接材料使用前应规定进行烘干，烘干后存放在保温筒内随用随取；
施焊前，应熟悉施工图及制作工艺要求，并对组装质量和焊缝区进行检查，如不符合要求，应待修整合格后方可施焊，焊完后及时清除金属飞溅，并在焊缝附近打上焊工钢印；
多层焊接应连续施焊，并在每层焊完后及时清理焊渣，如有缺陷用碳弧气刨清除彻底，并将渗碳层打磨干净后重焊；
碳弧气刨工艺参数
碳棒直径（mm）
电弧长度（mm）
空气压力（Mpa）
电流（A）
φ5.0
1-3
0.4-0.5
180-250
焊缝出现裂纹，焊工不得擅自处理，应上报项目技术负责人查清原因，并定出处理方案后方可处理，同一处的返修不得超过两次。
严禁在焊缝以外的母材上打火引弧。
板材接料及H型主焊缝均采用埋弧自动焊，其中H型主焊缝可采用门架式埋弧自动焊机或H型钢生产线焊接。
T型焊缝、对接焊缝两端焊接时要设置引、熄弧板，施焊应在其两端设置的引（熄）弧板上起（落）弧。
梁主焊缝为双面焊，焊角角度为5mm。
端板（指柱底板、柱顶板、屋面梁端头板）焊接顺序：
A翼缘板与端板的内侧焊缝
B翼缘板与端板的外侧焊缝
C腹板与端板焊缝
C02气保护焊时，新灌气瓶应预先倒置1-2小时，然后打开阀门放水，经放水处理后的气瓶在使用前放气2-3分钟，瓶中气压降到10个大气压时不再使用。
C02焊丝引弧前将球形端头剪去，并清理焊丝表面以防止产生飞溅。
C02焊接工艺参数如下：

焊丝
焊丝直径（mm）
干伸长（mm）
电流（A）
电压（V）
焊速（mm/min）
气体流量（L/min）
H08Mn2si
φ1.2
8-12
220-300
27-32
500+-700
6--8

所有焊缝焊后要及时清理飞溅、熔渣等，有缺陷及时修补。除特殊要求外，焊缝以图纸要求为准。
焊缝质量标准
A.梁主材接料焊缝，梁翼缘腹板与端板、连接焊缝均为全熔透焊缝，应符合（GB50205-2001）规定的二级质量标准。
B.其余焊缝为（GB50205-2001）三级质量标准。
2、除锈及涂漆工序
装配车间完成半成品后及时填写自检表及构件质量评定表，经专职检查员检查合格并签字后，交成品车间进行除锈、油漆。
所有构件采用抛丸除锈，质量等级要求达到Sa2.5级。对于腹板为4mm的构件，采用喷砂除锈；其他构件在选用抛丸除锈时，其抛丸颗粒度应选用小于1.2mm。
锈经自检、互检、专检合格后，方可涂刷防锈底漆。
涂装工作地点温度宜在5-38℃，相对湿度不大于85%，雨天或构件表面有结露及灰尘较大时不得作业，涂后4小时候内严防雨淋。
高强螺栓摩擦面上严禁有电弧、气割污点、毛刺等不洁物，其连接面及现场焊缝两侧50mm范围内严禁涂漆。
涂层厚度：涂层干漆膜厚度达125um，并严格按照GB50205-2001的14.2.2条款执行。
当漆膜局部损伤时，应清理损伤的漆膜，按原涂装工艺进行补涂。
刷涂前应先将油漆搅拌均匀，刷涂时应从构件一边按顺序快速连续地刷，不宜反复刷涂，配好地涂料应当天用完。
涂刷完毕经检查验收合格后，应及时按图纸要求标注构件编号。
（八）检查验收
1、构件制作完毕，检查人员应按施工图、施工工艺和《钢结构工程主施工质量验收规范》（GB50205-2001）认真检查验收。
2、构件外形尺寸的允许偏差（mm）
（B）梁外形尺寸的允许偏差（mm）；
屋架梁；
1）长度允许偏差：+2.0mm；
2）拱度：10-15mm；
3）端度高度允许偏差：+2.0mm;
4）侧弯矢高≤6.0mm;
5）扭曲≤5.0mm;
6）腹板局部平面度≤3.0mm
7）翼缘板对腹板的垂直度允许偏差≤3.0mm
3、焊缝要求：
（1）焊接全部完成，焊接冷却24小时后，全部做外观检查并做出记录。二级焊缝应作超声波探伤。
（2）梁主材接料焊缝，梁翼缘腹板与端板、柱脚的连接焊缝均为全熔透焊缝，应符合（GB50205-2001）规定的二级质量标准。
（3）其余焊缝为（GB50205-2001）三级质量标准。
4、除上所述，其它参照设计图纸和《钢结构工程施工质量验收规范》的要求执行。
（九）生产作业完成要求：
1、进入厂区必须穿工作服，带安全帽。
2、严禁无证人员操作及指挥起重机。
3、起重机使用前须进行性能指示器和安全装置灵敏程度的检查，合格方可操作。
4、起重机操作人员和指挥人员应严格遵守“十不吊”规定。
5、起重机起吊时速度要均匀，禁止突然制动和变换方向，平衡应高出障碍物0.5米以上，严禁从人和设备上通过。
6、起吊重物应先检查卡具或捆绑是否牢固，然后试吊确认可靠后方准正式吊装。
7、经常检查钢丝绳的损伤程度，损伤严重严禁使用。
8、打大锤时严禁戴手套，二人以上同时打锤不得对面站。
9、钢材（构件）堆放应垫稳，翻转必须用专用工具，移动翻身进撬杠支点要垫稳，滚动或滑动时应站在侧面，前方不准站人。
（十）成品保护
1、堆放构件时，地面必须垫平，避免支点受力不均。构件的吊点、支点应合理；构件一般均立放，以防止由于侧面刚度差而产生下挠或扭曲。
2、钢结构构件均涂防锈底漆，编号不得损坏。
（十一）保证质量措施
1、防止构件运输、堆放变形：必须采取措施，防止出现由于运输、堆放时的垫点不合理，或上、下垫木不在一条垂直线上，或由于场地沉陷等原因造成变形。如发生变形，应根据情况采用千斤顶、氧-乙炔火焰加热或用其它工具矫正。
2、防止构件扭曲：拼装时节点处型钢不吻合，连接处型钢与节点板间缝隙大于3mm，则需矫正，拼装时用夹具夹紧。长构件应接通线，符合要求后再定位焊接固定。长构件翻身时由于刚度不足有可能发生变形，这时应事先进行临时加固。
3、防止焊接变形：采用合理的焊接顺序及焊接工艺（包括焊接电流、速度、方向等）或采用夹具、胎具将构件固定，然后再进行焊接，以防止焊接后翘变形。
4、防止尺寸不准确：制作、吊装、检查应用统一精度的钢尺。严格
检查构件制作尺寸，不允许超过允许偏差。
（十二）摩擦面加工处理
1、摩擦面加工：
本工程使用的是摩擦型高强螺栓连接的钢结构件，要求其连接面具有一定的抗滑移系数，使高强度螺栓紧固后连接表面产生足够的摩擦力，以达到传递外力的目的。
2、抛丸方式处理摩擦面：
抛丸料径选用1.2-3mm，压缩空气压力为0.4-0.6Mpa（不含有水份和任何油脂），抛距，抛角以90°+45°。处理后基材表面应达SA21/2级，呈均匀一致的金属本色。抛丸表面粗糙度达50-70um可不经生锈期即可施拧高强度螺栓。
3、经处理好的摩擦面，不能有毛刺（钻孔后周边即应磨光焊疤飞溅，油漆或污损等），并不允许再行打磨捶击、碰撞。处理后的摩擦面应妥善保护，摩擦面不得重复使用。
4、高强度螺栓连接的板叠接触面应平整（不平度<1.0mm）。当接触面有间隙时，其间隙不大于1.0mm可不处理；间隙为1-3mm时应将高出的一侧磨成1：10的斜面，打磨方向与受力方向垂直；间隙大于3.0mm时则应加垫板，垫板面的处理要求与构件相同。
5、出厂前作抗滑移系数试验（M22），应符合设计值要求。
（十三）预拼装
工厂预拼装目的是在出厂前将已制作完成的各构件进行相关结合，对设计、加工以及适用标准的规模性验证。
1、预拼装数每批抽10-20%，但不少于1组。
2、预拼装在坚实、稳固的平台（地面上）进行。其支承点水平度：
A≤300-100㎡允许偏差≤2mm；
A≤1000-5000㎡允许偏差<3mm；
1、预拼装中所有构件应按施工图控制尺寸，各杆件的重心线交汇于节点中心，并完全处于自由状态，不允许有外力强制固定。单构件支承点不论柱、梁、支撑，应不少于二个支承点。
2、预拼装构件控制基准、中心线应明确标示，并与平台（地面）基线相对一致。控制基准应近霜求基准一致，如需变换预拼装基准位置，应得到工艺设计订可。
3、所有需进行预拼装的构件制作完毕，必须经专业检验员验收，单构件符合质量标准。相同单构件要能互换而不影响几何尺寸。
4、高强度螺栓连接件预拼装时，可使用冲钉定位和临时螺栓紧固。试装螺栓在一组孔内不得少于螺栓孔的30%，且不少于2只。冲钉数不得多于临时螺栓的1/3。
5、预拼装后应用试孔检查，当用比孔公称直径小1.0mm的试孔器检查时，每组孔的通过率不小于85%；当用比螺栓公称直径大0.3mm的试孔器检查时，通过率为100%，试孔器必须垂直自由穿落。不能通过的孔可以修孔。修孔后如超过规范，采用与母材材质相匹配的焊材焊补后重新制孔，但不允许在预装胎架进行。
6、工程预拼装的允许偏差见下页表:

预拼装的允许偏差

梁
项目
允许偏差（mm）
检验方法
跨度最外端两安装孔或两支承面距离
+L/15000
+5.0
用钢尺检查
拉口高关
2.0
用焊缝量规检查
节点处杆件轴线错位
3.0
划线后用钢尺检查
总
体
预
拼
装
柱距
+3.0
用钢尺检查
梁与梁之间距离
+3.0
框架两对角线之差
Hn/2000且不大于5.0
任意两对角线之差
ΣHn/2000且不大于8.0
（十四）包装、运输和存放
1、包装在涂层干燥后进行；包装保护构件涂层不受损伤，保证构件、零件不变形、不损坏、不散失；包装要符合公司质量体系文件的有关规定。
2、螺纹涂防锈剂并包裹，传力铣平面和铰轴孔的内壁涂抹防锈剂，铰轴和铰轴孔采取保护措施。
3、包装箱上标注构件、零件的名称、编号、重量、重心和吊点位置等，并填写包装清单。
4、根据钢结构的安装顺序，钢构件分单元成套供应，现场堆放放场地能满足拼装及顺序安装的需要。
5、运输钢构件时，根据钢构件的长度、重量选用合适的车辆；钢构件在运输车辆中的支点、两端伸出的长度及绑扎方法均须保证钢构件不产生变形、不损伤涂层。
6、钢构件存放场地应平整坚实，无积水。钢构件按种类、型号、安装顺序分区存放；钢构件底层垫枕应有足够的支承面，并防止支点下沉。
相同型号的钢材件叠放时，各层钢构件的支点应在同一垂直线上，并防止钢构件被压坏和变形。
7、钢结构运至施工现场按构件明细表，核对进场构件的数量，查验出厂合格证及有关资料。
第二部分 钢结构安装方案
一、施工准备
（1）人员进场准备
组织施工人员认真阅读图纸，了解设计意图和专业配合以便施工中加以控制；
向安装队进行技术、安全、交底；
下达质量、工期、安全等各项指标；
动员：
（2）首批人员进场，完成如下工作：
施工临时设施搭设（或租用其他用房）
基础检测验收
必须采用经纬仪和水准仪测柱基标高，轴线及平面，特别对跨距和柱间的基础中心、地脚螺栓中心距误差，基础标高误差、倾斜度误差及关键数据须保证在规定允许偏差内，如不能达到规范要求，需采取有效措施完善。
现场条件和机具准备
现场道路：对进出场道路确认，施工现场起重机行走路线及构件运输道路应平整、坚实、通畅，转弯半径是否符合车辆通过要求。
现场环境：如堆场位置、拼装位置、吊装位置与路线是否清除障碍
物等。
水电准备：如落实电源容量、电源位置等情况。
安全准备：设立安全围护作业区，设立安全标牌标示、备全安全保护用品及安全防范用品等。与业主及设计院、监理公司沟通、交流、协调。
全部人员进场。明确目标责任制。
（3）材料堆放
材料到场后，须分类按规格摆放，检查是否缺件、加工制作中有无漏检毛病，并提出相应措施并做好材料报验工作。
露天堆放的构件，应按平面布置图堆放，尽量减少场内的二次运输和提高物件及人员的安全性。
材料进场堆放注意事项：
A、所有材料底部应垫方木或其它支撑物，避免材料与地面直接接触。
B、所有材料底部支点需垫平、垫稳、均匀。
C、所有材料堆放后不允许有较大重量的物件置上或人员行走。
D、必要的材料需加雨布覆盖并有明显的标牌。
所有材料使用时，需由施工班组长负责人向现场施工负责人联合办理领料手续。
（4）吊装前准备
1、构件进场必须根据《钢结构施工整体进度计划》的要求进行。
A、原材料质量证明书
B、原材料复检报告
C、 钢构件产品质量合格证
D、焊缝无损检测报告
E、摩擦面抗滑移系数检测报告
1、构件进场和卸货：
构件进场根据现场安装进度有计划，有顺序地搬入现场，不能发生在现场长时间堆放的现象且必须严格按照运输发方案来发货，以免影响施工。
卸车时构件要放在适当的支架或枕木上，注意不要使构件变形和扭曲。要求准备两副卸货用吊索，挂钩等辅助用具周转使用，以节省卸货时间。并且用具定期检查，清除事故隐患。安装与卸车用具必须分列，禁止混用。
运送构件时，轻拿轻放，不可拖拉，以避免将表面划伤。
构件放在地面时，不允许在钩件上面走动。
卸货时，应防止构件从车上落下，应设置维护栏以避免伤害第三者。
2进场构件验收
检查进场构件外观：主要内容有构件挠曲变形、檩条条、打孔位置、方向、规格、表面破损与变形、焊缝外观质量、焊缝坡口几何尺寸、构件表面锈蚀和板材表面质量等，若有问题，应立即通知加工厂，检查螺栓出厂的合格证和性能试验报告，并会同有关部门决定处理方案。
3、构件现场堆放管理：
安装材料的堆放：在安装施工阶段，现场堆放按钢结构吊装顺序和吊装就近的原则进行放置，运输按吊装计划顺序进行，尽量做到边运输边吊装，构件堆放位置按钢梁吊装顺序放置，每阶段都必须严格按照布置计划进行，材料不准任意堆放。
钢构件加工在公司内进行，屋面板在工地现场制作，但需业主提供足够的制作加工堆放场地，根据工程需要，选择构件堆放场。
构件分批进场，钢柱沿安装就位位置放置，柱脚底板靠近所对应得锚固螺栓。钢柱、钢梁下须加垫木，并且须注意预留穿吊索的空间。
小件及零配件应集中保管于仓库，作到随用随领，如有剩余，应在下班前作退库处理。对小件及零配件应严格作发好发放领用记录及退库处理。
4、构件安装顺序：
杯口支承面→钢柱→钢梁→垂直、水平支撑系统→墙梁、檩条→墙面、屋面板。
2现场钢构件组装：由于部分钢柱长度接近30米，无法满足公路运输条件的要求，所以部分钢柱须现场拼装，现场拼装构件需由专项作业指导书及专业工程师做技术指导，以保证钢柱组装、焊接的整体位置精度。
五、吊装前的准备工作：
熟悉施工图纸，召集相关安装技术人员进行图纸交底，讲述施工中的难题与技术要点。
与业主、土建、现场监理等相关负责人协调施工中各个交叉工作，计划施工顺序与施工进度，把钢柱与土建基础相连接为重点施工口。
与土建配合，在杯口基础内的标高设计处，
