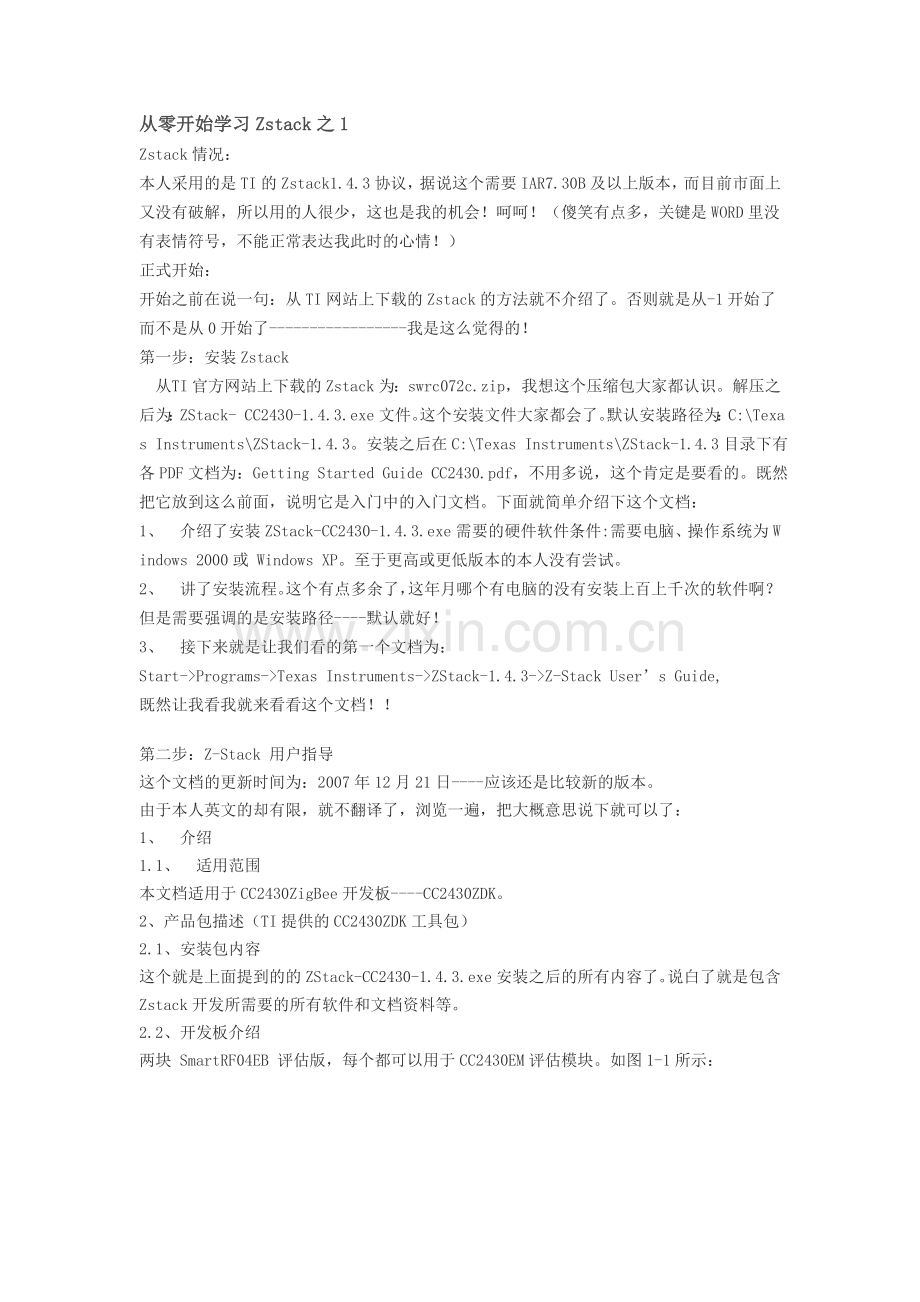

从零开始学习Zstack之1
Zstack情况：
本人采用的是TI的Zstack1.4.3协议，据说这个需要IAR7.30B及以上版本，而目前市面上又没有破解，所以用的人很少，这也是我的机会！呵呵！（傻笑有点多，关键是WORD里没有表情符号，不能正常表达我此时的心情！）
正式开始：
开始之前在说一句：从TI网站上下载的Zstack的方法就不介绍了。否则就是从-1开始了而不是从0开始了-----------------我是这么觉得的！
第一步：安装Zstack
 从 TI官方网站上下载的Zstack为：swrc072c.zip，我想这个压缩包大家都认识。解压之后为：ZStack- CC2430-1.4.3.exe文件。这个安装文件大家都会了。默认安装路径为：C:\Texas Instruments\ZStack-1.4.3。安装之后在C:\Texas Instruments\ZStack-1.4.3目录下有各PDF文档为：Getting Started Guide CC2430.pdf，不用多说，这个肯定是要看的。既然把它放到这么前面，说明它是入门中的入门文档。下面就简单介绍下这个文档：
1、 介绍了安装ZStack-CC2430-1.4.3.exe需要的硬件软件条件:需要电脑、操作系统为Windows 2000或 Windows XP。至于更高或更低版本的本人没有尝试。
2、 讲了安装流程。这个有点多余了，这年月哪个有电脑的没有安装上百上千次的软件啊？但是需要强调的是安装路径----默认就好！
3、 接下来就是让我们看的第一个文档为：
Start->Programs->Texas Instruments->ZStack-1.4.3->Z-Stack User’s Guide,
既然让我看我就来看看这个文档！！
第二步：Z-Stack 用户指导
这个文档的更新时间为：2007年12月21日----应该还是比较新的版本。
由于本人英文的却有限，就不翻译了，浏览一遍，把大概意思说下就可以了：
1、 介绍
1.1、 适用范围
本文档适用于CC2430ZigBee开发板----CC2430ZDK。
2、产品包描述（TI提供的CC2430ZDK工具包）
2.1、安装包内容
这个就是上面提到的的ZStack-CC2430-1.4.3.exe安装之后的所有内容了。说白了就是包含Zstack开发所需要的所有软件和文档资料等。
2.2、开发板介绍
两块 SmartRF04EB 评估版，每个都可以用于CC2430EM评估模块。如图1-1所示：

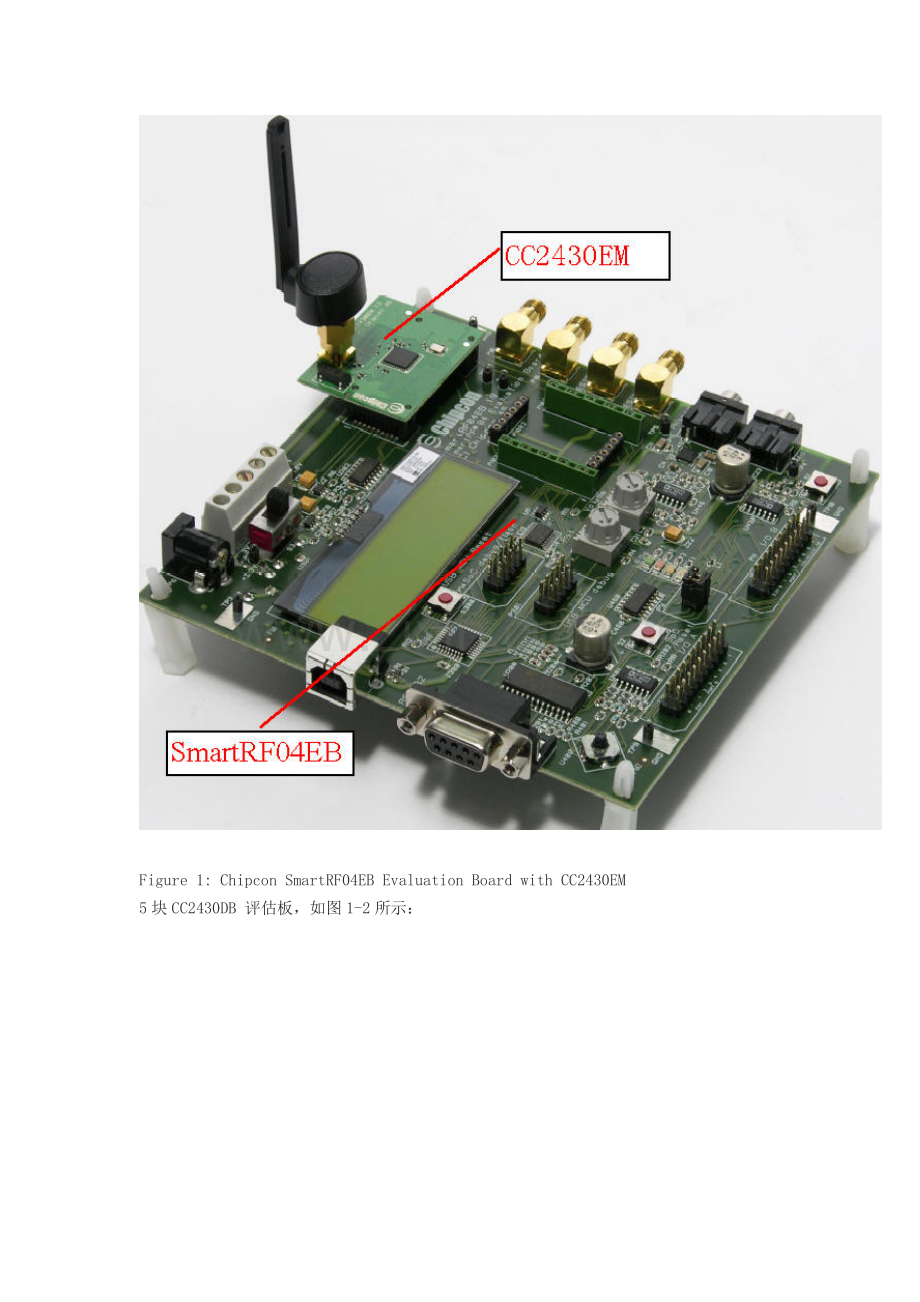

Figure 1: Chipcon SmartRF04EB Evaluation Board with CC2430EM
5块CC2430DB 评估板，如图1-2所示：

Figure 2: Chipcon CC2430DB Development Board
10个SOC_BB 评估板，每个都可以用于CC2430EM或CC2431EM。如图1-3所示：

Figure 3: Chipcon SOC_BB Battery Board
2.3、电缆
也就是包含开发包所需要的电缆，如RS232串口线，USB线等等附属配件。
3、安装配置
3.1、主机配置
一台个人计算机----也就是电脑哈。我想玩嵌入式的应该都有，而现今不过时的配置就可以：下面是最低配置
? .NET 1.1 架构
? Windows XP Service Pack 1 (i如果是 Windows XP)
? 1个串口（也就是RS232接口）s
? 1 USB接口
个人认为要求已经相当低了，如果你的电脑没有这配置，个人强烈建议马上扔掉！不过如今笔记本电脑很少有串口的，所以建议使用台式电脑，而且装机的时候一定要把串口引出，否则就比较麻烦了！
3.2、目标板需求
其实也是开发环境需求--- IAR EW8051。目前需要的版本为7.30B及以上。
4、产品安装过程
4.1、安装Z-Stack
这个也就是安装ZStack-CC2430-1.4.3.exe的过程。
4.2、IAR安装
一般来说安装选择默认路径，但是自定义路径也不会出问题的。注意IAR版本7.30B及以上版本才可以运行1.4.3协议。
4.3、设备IEEE地址
每个 CC2430DB, CC2430EM,和 CC2431EM都已经排列了一个唯一的64位物理地址（IEEE地址），这个地址已经写到了CC2430内部FLASH里面，在CC2430DB, CC2430EM,和 CC2431EM板的底部有这个地址标签。
这个地址被写入到FLASH的0x1FFF8地址中，注意这个地址也可以更改的，通过些FLASH软件，一般0xFFFFFFFFFFFFFFFF地址被认为是无效地址。
5、配置并试用Z-Stack
5.1、配置Z-Stack
这个详见5.3节。
5.2、逻辑类型
这里主要是介绍了ZIGBEE协议中的三种设备类型：
? ZigBee 协调者(ZC)：这个设备被配置为初始化并建立一个PAN网络
? ZigBee 路由器(ZR)：该设备被配置为加入一个存在的网络，可以加入一个协调求或路由器，然后允许其他设备加入它，在网络中路有数据信息。
? ZigBee 终端节点 (ZED)：该设备被配置为加入一个存在的网络，可以加入一个协调求或路由器。
5.3、建立样品应用设备：SampleApp
基本上就是采用SampleApp应用中的Demo例子来演示整个流程，就是采用一个协调器和一个或多个路由器来形成一个ZigBee网络演示。在该例子中主要通过SmartRF04EB板上的某些跳线来完成设备类型的选型，当然这个方法在程序中是需要判断哪个按键被拉低或拉高，对于做个设计的来说应该是相当好理解的。
申明：由于本人很穷，所以没钱买TI原装开发包，当然也就没有上面提到的硬件，本人采用的是某家公司（为了避免广告，这里就不说明了）的硬件系统。
5.4、建立一个SampleLight协调器设备
至于提到的硬件连接这里一律省略。
无疑：首先要打开对应工程，如图1-4所示：

图1-4
在工作窗口中选择DemoEB，如图1-5所示：

图1-5
然后选择工程菜单（Project）下的全部编译（Rebuild All）选项，如图1-6所示：

图1-6
然后选择工程菜单（Project）下的调试（Debug）选项，如图1-7所示：

图1-7
下载完之后就可以退出调试状态，通过选中调试菜单下的停止调试选项，如图1-8所示：

图1-8
按照此种方法下载至少两个CC2430EM模块，就可以进行Demo演示了。
6、 Z-Stack 示范
略

至于详细的示范流程，这里先不说了，因为本人采用的硬件与原装有点差异，即使按照这个方法下载仍然不能演示，因为我这个不能用跳线来选择设备类型。
所以我必须进入程序把跳线判断程序进行简单必要的修改才能演示。
该文档介绍的演示结果及现象都是基于CHIPCON原厂评估板。
7. PanID 和通道（Channel）选择
ZigBee 协议规范规定，一个14位的个域网标志符（PAN ID）来标识唯一的一个网络。Z-Stack可以用两种方式由用户自己选择其PAN ID，当ZDAPP_CONFIG_PAN_ID值设置不为0xFFFF时，那么设备建立或加入网络的PAN ID由ZDAPP_CONFIG_PAN_ID指定；如果设置ZDAPP_CONFIG_PAN_ID为0xFFFF；那么设备就将建立或加入它发现网络中的“最好”的网络。关于这里提到的“最好”的网络，我觉得可能是有些参数评估，只不过这里没有详细的介绍，在后续文档中应该有介绍的。
在2.4G频段上，IEEE 802.15.4/ZIGBEE规范规定了16各频道。用户可以通过选择DEFAULT_CHANLIST不同的值可以选择不同的频道，其频道如图1-9所示。改协议默认频道为0xB及0x00000800。

图1-9
DEFAULT_CHANLIST 和 ZDAPP_CONFIG_PAN_ID都作为IAR IDE中的编译选项可以进行设置，在应用文件中的…\Projects\Tools\CC2430DB目录下的f8wConfig.cfg文件中有相应设置，如图1-10所示。

图1-10
该节到此结束，下节就进入SampleApp例程中进行学习！

从零开始学习Zstack之2
上节基本上初步认识了Zstack的一些情况，今天继续我的学习，打开Sample例子看看，究竟ZIGBEE是怎么回事。
毫无疑问：如果是第一次打开这个例子工程，肯定很迷糊，因为此时我迷糊了。对图2-1我简直是相当迷糊。

图2-1
两条路：1就是先看主函数，2就是看看TI提供例子说明文档没有。
我这里先看看主函数再说哈！因为我就知道从主函数看起.
没办法大概每个文件夹找啊，主函数的特征还是比较明明显的，见图2-2所示：

图2-2
下面把主函数复制过来简单看下：
ZSEG int main( void )
{
  // Turn off interrupts------------关闭中断
  osal_int_disable( INTS_ALL );
  // Initialize HAL-----------初始化HAL，关于HAL是什么我想后面会有介绍的。
  HAL_BOARD_INIT();
  // Make sure supply voltage is high enough to run----电压检测，最好是能保证芯片能正常工作的电压
  zmain_vdd_check();
  // Initialize stack memory-------------初始化stack存储区
  zmain_ram_init();
  // Initialize board I/O------------初始化板载IO
  InitBoard( OB_COLD );
  // Initialze HAL drivers-------------初始化HAL驱动
  HalDriverInit();
  // Initialize NV System--------------初始化NV系统，NV是什么后面我想也会有介绍的
  osal_nv_init( NULL );
  // Determine the extended address------------确定扩展地址（64位IEEE/物理地址）
  zmain_ext_addr();
  // Initialize basic NV items----------------初始化基本NV条目
  zgInit();
  // Initialize the MAC----------------初始化MAC
  ZMacInit();
#ifndef NONWK
  // Since the AF isn't a task, call it's initialization routine
  afInit();
#endif
  // Initialize the operating system----------初始化操作系统，看样子这里面还有OS，麻烦了……..！
  osal_init_system();
  // Allow interrupts-------------允许中断
  osal_int_enable( INTS_ALL );
  // Final board initialization------------------最后的版在初始化
  InitBoard( OB_READY );
  // Display information about this device---------------显示设备信息
  zmain_dev_info();
  ------------液晶支持显示
#ifdef LCD_SUPPORTED
  zmain_lcd_init();
#endif
  osal_start_system(); // No Return from here-------------------这里没有返回，大概是进入OS了。
} // main()
可以看到基本上都是初始化函数，因为函数名称都基本上带了init字样的，呵呵，个人觉得TI的变成习惯比我好，一看名称就知道大概功能了。所以这里也奉劝各位像我这样菜鸟级的初学者，一开始一定就要养成规范化编程的习惯，据说这样维护以及以后升级或者移植兼容性都比较好。我就先不管各个初始化函数是怎么实现的，我先看看各个功能是什么，现掌握整体功能在细化，我觉得这样的学习方法比较好，因为代码是在太多了，从一开始就逐句看，我敢保证没几个人有耐心看完看明白！
幸好每个初始化函数都有一句说明，虽然是英文的，但是理解起来一点都不难的。关于每个函数的功能我就直接写在上面的程序里面，节省纸张哈！
………………………………….
一句话：主函数的功能就是初始化！
主函数看完了又开始模糊了，又从何看起呢？在无从下手之际，只有去寻求TI说明文档的帮助了。上节不是漏掉了内容，是关于演示结果的，这里做上补充，怕因为缺调一点后面遇到什么不理解的就惨了！
Sample例子演示演示现象：
1、认识硬件------------按键和LED
上节提到了 EM和DB两个板子，其硬件是不一样的。按键EM就有5各SW1~SW5，而DB只有1各方向键，但是他们有个对应关系，如图2-3所示.

图2-3
LED数量和颜色也不一样，EM有四个LED，如图2-4；而DB只有两个，如图2-5。

如图2-4

如图2-5
关于上面几个图2-4/5中出现的LEDx实际上是程序中出现的关键字。
2、初始化64位IEEE地址
实际上在主函数中有这么个初始化函数的：zmain_ext_addr()。这里说如果地址复位为0xFFFFFFFFFFFFFFFF的话，那么就会不停的闪烁LED1，一直等到按键SW5按下后程序才能继续运行，意思就是说按下SW5后就把无效的地址初始化为有效地物理地址了，这个应该是程序上实现的，那么就来看看对应的程序zmain_ext_addr。

static ZSEG void zmain_ext_addr( void )
{
  uint8 i;
  uint8 led;
  uint8 tmp;
  uint8 *xad;
  uint16 AtoD;
  // Initialize extended address in NV初始化NV里的扩载地址
  osal_nv_item_init( ZCD_NV_EXTADDR, Z_EXTADDR_LEN, NULL );
  osal_nv_read( ZCD_NV_EXTADDR, 0, Z_EXTADDR_LEN, &aExtendedAddress );
  // Check for uninitialized value (erased EEPROM = 0xFF)检查是否为无效值（地址）
  xad = (uint8*)&aExtendedAddress;
  for ( i = 0; i < Z_EXTADDR_LEN; i++ )
    if ( *xad++ != 0xFF ) return;-------------------如果有一个字节不为0xFF，那么该地址有效返回
#ifdef ZDO_COORDINATOR
  tmp = 0x10;
#else
  tmp = 0x20;
#endif
  // Initialize with a simple pattern----------------简单初始化扩展地址
  xad = (uint8*)&aExtendedAddress;
  for ( i = 0; i < Z_EXTADDR_LEN; i++ )
    *xad++ = tmp++;
  // Flash LED1 until user hits SW5 ---------闪烁LED1直到SW5按下
  led = HAL_LED_MODE_OFF;
  while ( HAL_KEY_SW_5 != HalKeyRead() )---------------------SW5循环检测
  {
    MicroWait( 62500 );
    HalLedSet( HAL_LED_1, led^=HAL_LED_MODE_ON );  // Toggle the LED
    MicroWait( 62500 );
  }
  HalLedSet( HAL_LED_1, HAL_LED_MODE_OFF );
  // Plug AtoD data into lower bytes
  AtoD = HalAdcRead (HAL_ADC_CHANNEL_7, HAL_ADC_RESOLUTION_10);
  xad = (uint8*)&aExtendedAddress;
  *xad++ = LO_UINT16( AtoD );
  *xad = HI_UINT16( AtoD );
#if !defined( ZTOOL_PORT ) || defined( ZPORT ) || defined( NV_RESTORE )
  // If no support for Z-Tool serial I/O,
  // Write temporary 64-bit address to NV些临时的64位物理地址进入NV
  osal_nv_write( ZCD_NV_EXTADDR, 0, Z_EXTADDR_LEN, &aExtendedAddress );
#endif
}
从程序中可以看出，一开始就检测FLASH中的物理地址，因为这个地址在FLASH中是固定的存储空间，一旦为有效地址就退出函数，一旦为无效地址（0xFFFFFFFFFFFFFFFF）,那么就对其物理地址进行简单的初始化并检测SW5按键。还是比较好理解的！
3、运行例子
在这里提到了跳线，由于本人采用的非TI原装硬件，没有该跳线，所以必须对程序进行修改，否则检测不到跳线，连ZIGBEE的设备类型都不能确定，肯定不能正常运行了。所以这里就先暂时不说了，这里要说的是一切都正常的情况下，例子的验尸结果。小小跳跃一下。不然学习一直没有进展很麻烦的！
协调器：上电运行，地址检测如上面介绍的情况，通过之后呢-------就进行通道扫描，此时LED1闪烁，一旦协调器成功建立网络，此时LED1停止闪烁，而LED3被点亮。
路由器：上电运行，仍然是地址检测在前。之后就是通道扫描寻求是否又存在的网络，此时LED1闪烁，一旦检测到存在网络并成功加入该网络，LED1将停止闪烁，被替换的是LED3别点亮，也就表明路由器成功加入了网络。
那么此时能进行的操作控制是什么呢，也是最简单的表现手法---按键无线控制LED：
? 周期（5S）发送信息到网络中每个设备
? SW1按下，发送一个信息到组1的设备
? SW2按下，退出/加入组1
这个我是经过验证的。如：
? 按下协调器SW1，路由器的LED1狂闪几下；按下路由器的SW1，那么协调器的LED1也就狂闪几下；当然我是只有两个节点。
? 如果按1下协调器的SW2，在按下路由器的SW1，此时协调器就没有反应，表明协调器已经退出组1；但是再按下协调器SW2在按路由器的SW1就与上一步类似了。路由器与此类似可以通过SW2退出/加入组1.
终于把演示弄完了，接下来就来看看程序。在此之前还是来看看TI提供的Sample指导文档。这个文档个人觉得写的不错，要是没看之前就看程序的却很郁闷的！
但是本人英文很差，所以需要慢慢看，等点时间放上来

从零开始学Z-Stack之3(2009-03-23 20:17:28)
-----------------Sample Application分析（上）
1、Z-Stack CC2430DB and CC2430EB Sample Application
1.1、介绍
该文档时介绍TI协议入门的一个例子SampleApp的，适用EM和DB开发板。
1.1.1、描述
这个例子是非常简单的演示，每个设备都可以发送和接收两个信息
? 周期信息-----加入该网络的所有设备每隔10S（可能会加上一个随机数的mS）都发送一个周期信息，该信息的数据载荷为发送信息次数的计数。
? 闪烁控制信息---------通过按下SW1可以发送一个控制灯闪烁的广播信息，该广播信息只针对组1的所有设备。
所有设备初始化为加入组1，所以网络一旦成功建立/加入就可以进行闪烁控制。可以通过按下设备的SW2退出组1，所以可以通过退出组1可以不接受闪灯信息。通过按下SW2也可以让不在组1的设备加入近组1，从而又可以接受闪灯信息了。
这个理解应该不困难的，反正我理解没有什么障碍！
1.1.1.1、按键
? SW1：发送闪烁信息到组1所有设备
? SW2：转换推出/加入组1状态
1.1.2、用户应用开发
这里我基本上能看明白是什么，但是我不打算写出来，因为涉及到一些ZIGBEE的关键术语，不是很明白。
大概就是简单介绍了下用户怎么利用例子做自己的应用，但是实用价值不高，说的太笼统，全是概念性的说明。
1.2、OSAL任务
1.2.1、初始化
因为Z-Stack是在OS下运行的，所以在之前必须调用osalAddTasks()初始化任务。
1.2.2、组织
关于OS的API函数介绍请看文档：Z-Stack OSAL API (F8W-2003-0002)，应该说协议栈的每层或者说每部分都有相关的API说明文档。osalAddTasks()初始化任务， osalTaskAdd()函数添加任务，都可以到API文档或程序中详细分析函数功能。
1.2.3、系统服务
OSAL和APL系统服务是唯一的，因为比如按键和串口类似事件处罚就只能用唯一的一个任务标识。这两个硬件都留给了用户自己定义使用。
1.2.4、应用设计
用户可能为每一个应用对象都创建一个任务，或者为所有的应用对象只创建一个任务。当选择上述的设计的时候，下面是一些设计思路：
1.2.4.1、为许多应用对象创建一个OSAL任务
下面是正面和反面（pros & cons）的一些叙述：
- Pro：接受一个互斥任务事件（开关按下或串口）时，动作是单一的。
- Pro：需要堆栈空间保存一些OSAL任务结构。
- Con：接收一个AF信息或一个AF数据确认时，动作是复杂的-----在一个用户任务上，分支多路处理应用对象的信息事件。
- Con：通过匹配描述符（如：自动匹配）去发现服务的处理过程更复杂-----为了适当的对ZDO_NEW_DSTADDR信息起作用，一个静态标志必须被维持。
1.2.4.2、为一个应用对象创建一个OSAL任务
:一对一设计的反面和正面（pros & cons）是与上面一对多设计相反的：
- Pro：在应用对象试图自动匹配时，仅仅一个ZDO_NEW_DSTADDR被接收。
- Pro：已经被协议栈下层多元处理后的一个AF输入信息或一个AF数据确认。
- Con：需要堆栈空间保存一些OSAL任务结构。
- Con：如果两个或更多应用对象用同一个唯一的资源，接收一个互斥任务事件的动作就更复杂。
1.2.5、强制方法
任何一个OSAL任务必须用两种方法执行：一个是初始化，另一个是处理任务事件。
1.2.5.1、任务初始化
在例子中调用如下函数执行任务初始化：
“Application Name”_Init（如SAPI_Init）。该任务初始化函数应该完成如下功能：
变量或相应应用对象特征初始化，为了使OSAL内存管理更有效，在这里应该分配永久堆栈存储区。
在AF层登记相应应用对象（如：afRegister()）。
登记可用的OSAL或HAL系统服务（如：RegisterForKeys()）
1.2.5.2、任务事件处理
调用如下函数处理任务事件：
“Application Name”_ProcessEvent (e.g. SAPI_ProcessEvent()).除了强制的事件之外，任一OSAL任务能被定义多达15个任务事件。
1.2.6、强制事件
一个任务事件SYS_EVENT_MSG (0x8000), 被保留必须通过OSAL任务设计。
2.2.6.1、SYS_EVENT_MSG (0x8000)
任务事件管理者应该处理如下的系统信息子集，下面只列出了部分信息，但是是最常用的几个信息处理，推荐根据例子复制到自己项目中使用。
1.2.6.1.1、AF_DATA_CONFIRM_CMD
调用AF_DataRequest()函数数据请求成功的指示。Zsuccess确认数据请求传输成功，如果数据请求设置AF_ACK_REQUEST标志位，那么，只有最终目的地址成功接收后，Zsuccess确认才返回。如果如果数据请求没有设置AF_ACK_REQUEST标志位，那么，数据请求只要成功传输到下跳节点就返回Zsuccess确认信息。
1.2.6.1.2、AF_INCOMING_MSG_CMD
AF信息输入指示
1.2.6.1.3、KEY_CHANGE
键盘动作指示
1.2.6.1.4、ZDO_NEW_DSTADDR
匹配描述符请求（Match Deor Request）响应指示。（例如：自动匹配）
1.2.6.1.5、ZDO_STATE_CHANGE
网络状态改变指示
1.3、网络格式化
示例应用程序编译为协调器的在default_chanlist指定的通道上形成一个网络，协调器将建立一个随机编号源于自身的IEEE地址或由 zdapp_config_pan_id指定的网络PAN ID（如果zdapp_config_pan_id不为0xFFFF）。
示例应用程序编译为路由器或结束设备的将尝试加入网络在default_chanlist指定的通道上，如果zdapp_config_pan_id没有定义为0 xFFFF ，路由器将受到限制，只有加入参数zdapp_config_pan_id规定的网络PAN ID。
1.3.1、自动启动
设备自动开始尝试组建或加入网络。如果设备设置为等待计时器或其他外部事件发生后才启动，那么HOLD_AUTO_START必须被定义。为了稍后以手动启动方式启动设备，那么需要调用ZDApp_StartUpFromApp(函数
1.3.2、软件启动
为了在形成网络过程中节省所需的设备类型，那么所有的路由器设备可以被通过soft_star定义作为一个协调器。如果自动启动是需要的话，那么auto_soft_start必须被定义。
1.3.3、网络恢复
通过设置NV_RESTORE和/或NV_INIT，可以让设备断电或者意外掉电重新启动后重新回复网络。
1.3.4、加入通告
当设备形成或加入网络后会发通报到ZDO_STATE_CHANGE信息事件。

从零开始学Z-Stack之4(2009-03-23 20:18:30)
标签：it
分类：WSN学习
-----------------Sample Application分析（下）
上节介绍了建立一个应用需要做的几个必须的事情，现在就来通过分析Sample Application来具体看看需要做哪些事情，才能建立一个ZIGBEE应用功能。当然这里只是做点简单的必须的工作。

The Sample Application (SampleApp)
1、 介绍
主要是介绍一个应用建立的结构及需要进行的程序流程。
1.1、程序流程
1.1.1、初始化
首先需要调用初始化函数SampleApp_Init()。
SampleApp_TaskID = task_id;
初始化应用建立的任务ID号，其实用过OS的人都应该晓得这个是干啥的，我没用过，不是很理解，但是我知道是必须的，就相当于一个任务的标识，这样才能区分运行过程中不同任务中的不同事件。我是这么认为的，ID说白了就是给该任务取了各名字，就向人名字一样，区分不同的人，就是一个代号。人名可以重复，重复了有时候叫起来就容易混淆；所以才程序中为了避免这种混淆，就强制性的规定任务ID不能重复。要是哪天国家或者联合国姓名管理委员会规定，人民不能重复，那么这个人名就需要全球统一管理了。那给娃取个名字就要向联合国姓名管理委员会申请了。呵呵！?
SampleApp_NwkState = DEV_INIT;
初始化应用设备的网络状态。怎么说呢，据说是设备类型的改变都要产生一个事件，叫ZDO_STATE_CHANGE，从字面理解为ZDO状态发生了改变。所以在设备初始化的时候一定要把它初始化为什么状态都没有。那么它就要去检测整个环境，看是否能重新建立或者加入存在的网络。但是有一种情况例外，就是当 NV_RESTORE被设置的时候（NV_RESTORE是把信息保存在非易失存储器中），那么当设备断电或者某种意外重启时，由于网络状态存储在非易失存储器中，那么此时就只需要恢复其网络状态，而不需要重新建立或者加入网络了。我也是从文档中这么理解的，至于为什么只有有待进一步考证。
SampleApp_DstAddr.addrMode = (afAddrMode_t)AddrNotPresent;
SampleApp_DstAddr.endPoint = 0;
SampleApp_DstAddr.addr.shortAddr = 0;
看见这几句话从字面理解为：初始化不标设备地址模式及目标设备EP号和网络地址。从代码可以看出，这些地址或EP均为0。也就是说目标设备为协调者的ZDO，这个意义就很明显了，就是设备建立后可以直接与协调器的ZDO交互信息。
SampleApp_epDesc.endPoint = SAMPLEAPP_ENDPOINT;
----- SampleApp EP描述符的EP号
SampleApp_epDesc.task_id = &SampleApp_TaskID;------ SampleApp EP描述符的任务ID
SampleApp_epDesc.simpleDesc =------------------ SampleApp EP简单描述符
SimpleDeionFormat_t *)&SampleApp_SimpleDesc;
SampleApp_epDesc.latencyReq = noLatencyReqs;
//在AF层中登记注册改应用EP
afRegister( &SampleApp_epDesc );
这里其实是对SampleApp的EP描述符进行初始化。
 本人理解：要对改应用进行初始化并在AF进行登记，告诉应用层有这么一个EP已经可以使用，那么下层要是有关于改应用的信息或者应用要对下层做哪些操作，就自动得到下层的配合，至于这个配合是怎么回事，那么就需要好好研究下层的协议了。当然在这里肯定是没那时间精力和能力研究了！?
 其实在这个应用中，只是让AF配合SAMPLEAPP_PROFID / SAMPLEAPP_ENDPOINT这两个应用。那么通过什么呢，通过发送OSAL SYS_EVENT_MSG消息中的(AF_INCOMING_MSG_CMD)事件到SampleApp任务ID。
 RegisterForKeys( SampleApp_TaskID );
 登记按键事件到SampleApp_TaskID，在前面已经说了按键这个是唯一的，也就是所有任务中有且只有各任务能登记键盘事件。前面还说了还有一个也是唯一，你猜是什么？？
 SampleApp_Group.ID = 0x0001;
osal_memcpy( SampleApp_Group.name, “Group1” );
aps_AddGroup( SAMPLEAPP_ENDPOINT, &SampleApp_Group );
 闪灯信息被发送到组1，同样也只有在组1的设备才能接收这个信息。设备启动时已经被设定为组1设备了，但是可以通过按SW1推出/加入组1。这里提到了组的概念，我反正暂时不是很清楚这个是什么东西，在程序中怎么实现也很模糊，但是应用中的好处还是不难想象的，不外呼是就是想控制谁可以事先规定好，还可以动态更改。
 1.2、事件处理
 玩过OS的人都知道，OS中最重要的概念不外呼就是任务啦，消息啦，事件啦等。从我们自己平时的工作中也不难想象，如果老板安排了某项工作，那么我们就需要做的，这个工作可能是预先计划好的，也有可能是临时的，那么这些预先定好或者临时的工作可以称之为事件。而老板让您做的方式，比如通过文件下达，或者叫：某某你把XXX做下。那么让老板下达的文件内容或者说的内容我这里可以称之为消息。老板给了你不同的消息那么就需要干不同的事件，至于任务可以理解为公司的不同的员工，呵呵！我简直是理解的天才，这样举例居然也能忽悠通过！！！o(∩_∩)o…哈哈
 言归正传
 在 Z-Stack中，每个应用任务都通过SampleApp_ProcessEvent()函数来处理任务中的事件。一旦SampleApp_TaskID 任务的某个OSAL事件发生，那么就可以通过调用SampleApp_ProcessEvent()函数来处理。在 SampleApp_ProcessEvent()中有一个事件处理循环，循环检测是哪个事件发生。
if ( events & SYS_EVENT_MSG )
{
MSGpkt = (afIncomingMSGPacket_t*)osal_msg_receive( SampleApp_TaskID );
while ( MSGpkt )
{
…………………………………..
 可以看到是通过检测SYS_EVENT_MSG是否有事件信息发生。
   switch ( MSGpkt->hdr.event )
 这里是判断SYS_EVENT_MSG事件类型，不同的SYS_EVENT_MSG类型需要不同的处理。
case KEY_CHANGE:
SampleApp_HandleKeys( ((keyChange_t *)MSGpkt)->state,
((keyChange_t *)MSGpkt)->keys );
break;
比如这里判断是否是键盘事件，如果键盘事件就调用键盘处理函数。
如果一个OSAL任务已经被登记组侧，那么任何键盘事件都将接受一个KEY_CHANGE事件信息。可能有如下几种方式得到键盘事件信息
1）、HAL检测到键盘按下（中断或者查询检测）
2）、HAL的OSAL任务检测到一个键盘状态改变调用回叫函数产生
3）、OSAL键盘改变回叫函数发送一个OSAL系统事件信息（KEY_CHANGE）。
case AF_DATA_CONFIRM_CMD:
// The status is of ZStatus_t type [defined in ZComDef.h]
// The message fields are defined in AF.
