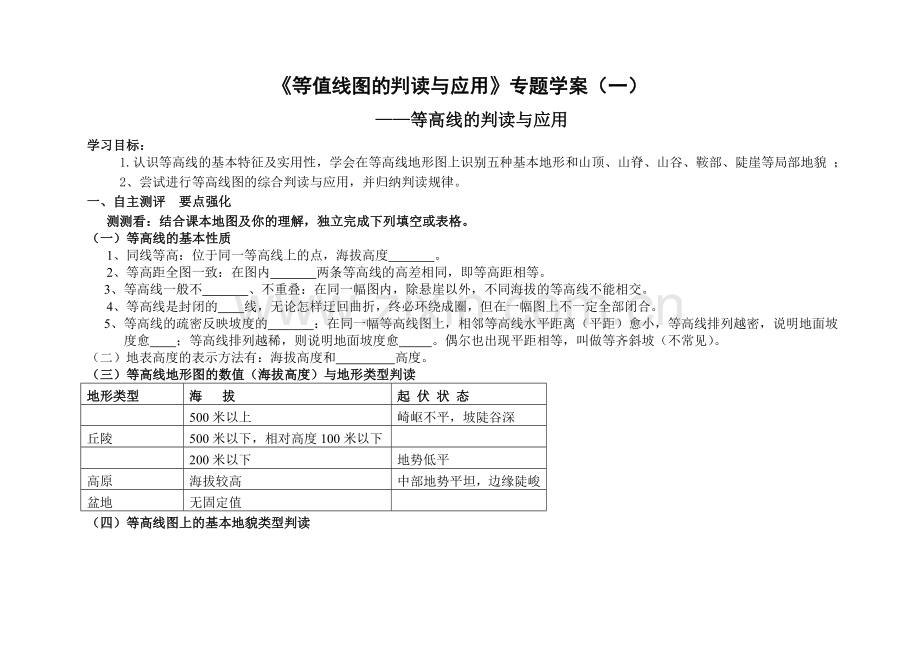

《等值线图的判读与应用》专题学案（一）
——等高线的判读与应用
学习目标：
1.认识等高线的基本特征及实用性，学会在等高线地形图上识别五种基本地形和山顶、山脊、山谷、鞍部、陡崖等局部地貌 ；
2、尝试进行等高线图的综合判读与应用，并归纳判读规律。
一、 自主测评 要点强化
测测看：结合课本地图及你的理解，独立完成下列填空或表格。
（一）等高线的基本性质
1、同线等高：位于同一等高线上的点，海拔高度 。
2、等高距全图一致：在图内 两条等高线的高差相同，即等高距相等。
3、等高线一般不 、不重叠：在同一幅图内，除悬崖以外，不同海拔的等高线不能相交。
4、等高线是封闭的 线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。
5、等高线的疏密反映坡度的 ：在同一幅等高线图上，相邻等高线水平距离（平距）愈小，等高线排列越密，说明地面坡度愈 ；等高线排列越稀，则说明地面坡度愈 。偶尔也出现平距相等，叫做等齐斜坡（不常见）。
（二）地表高度的表示方法有：海拔高度和 高度。
（三）等高线地形图的数值（海拔高度）与地形类型判读
地形类型
海 拔
起 伏 状 态

500米以上
崎岖不平，坡陡谷深
丘陵
500米以下，相对高度100米以下

200米以下
地势低平
高原
海拔较高
中部地势平坦，边缘陡峻
盆地
无固定值

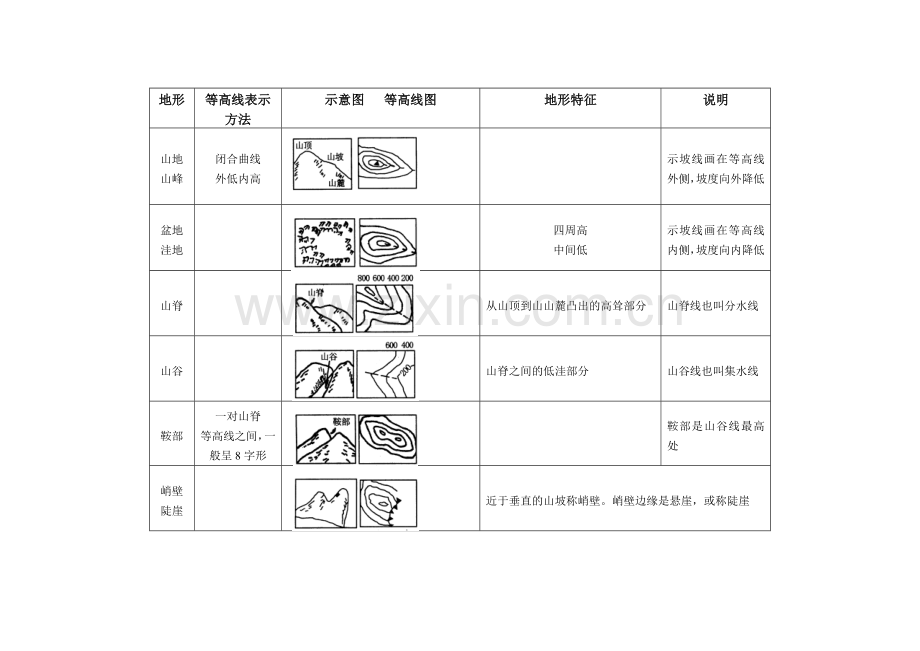

（四） 等高线图上的基本地貌类型判读

地形
等高线表示方法
示意图 等高线图
地形特征
说明
山地
山峰
闭合曲线
外低内高

示坡线画在等高线外侧，坡度向外降低
盆地
洼地

四周高
中间低
示坡线画在等高线内侧，坡度向内降低
山脊

从山顶到山山麓凸出的高耸部分
山脊线也叫分水线
山谷

山脊之间的低洼部分
山谷线也叫集水线
鞍部
一对山脊
等高线之间，一般呈8字形

鞍部是山谷线最高处
峭壁
陡崖

近于垂直的山坡称峭壁。峭壁边缘是悬崖，或称陡崖

二、 知识应用，能力提升
试试看：完成下列例题并找出判读规律，可小组合作讨论。
等高线图的综合判读与应用
（1）与气候相结合：

1、等值线图中a>b>c，回答下列问题：
若上图为等高线图，则A处的地形为 ，A、B两处气温较高的是 。
若该地吹东北风，C，D两处降水量较多的是 。
【解析与归纳】例：等高线能反映两地的气温和降水量差别，海拔高的地区应考虑气温的垂直递减，垂直递减率为0.60C/100m。（即海拔越高，气温越低，海拔每升高100米，气温降低 ）
山区降雨量多少的判断应考虑迎风坡和背风坡，迎风坡降水量 、背风坡降水量 。
（2）与河流水文结合：
1、 图中所绘乙、丙两支流中，事实上不存在的是________支流。
2、 丙河和丁河流速较快的应该是 。
3、若想在河流的干流上修建一座水库，请你用“||”在图上标出该水库理想的坝址，并说明原因。
4、若将小河甲的水引向疗养院，图中两条规划路线①、②中，比较合理的是________，原因是________。
【解析与归纳】
①水系特征：
A：盆地常形成 状水系（填放射或向心）山地相反。
B： 常有河流发育（填山脊或山谷）河流上游海拔高，下游海拔低。
②水文特征：
等高线密集的河谷，河流流速 （快或慢），水能 （大或小），在陡崖处可能形成 （一种自然景观）。
ƒ选建水库：一般选在 （宽或狭）谷处，且水库坝址或水电站应选在河谷、山谷地区“口袋形”洼地处，工程量 ， 量要大，且有较大的集水面积。
④确定引水路线：引水线路的选择应遵循从地势 处向 处的原则，使水 流，并尽量避免通过山脊等障碍。
（3）与运输线路结合：
识图，拟在甲乙两村之间修筑公路，则线路 Q和线路P更合理的是 。
小组合作讨论【解析与归纳】：

4）与“点”的区位结合：

1、A处为村庄，选择此处居住的好处是 。
2、该山区的主导风向为 。
3、如果A为化工厂，若想在甲或乙两处选址建疗养院， 应选 处合理，原因是 。
小组合作讨论【解析与归纳】：
（5）与工农业生产结合：

根据地形图，F处宜发展以 为主的农业，理由是
。G处应发展 业为主，理由是 。
小组合作讨论【解析与归纳】：

三、拓展训练 综合运用
1、读我国东部沿海某地等高线（单位为米）示意图，回答下列问题。
(1)写出图中字母所表示的地形名称：A________，B________，该地区主要地形类型为________。
(2) 图示地区是我国水果重要产区之一，③地适宜种植的水果是________。
A．苹果B． 菠萝C． 椰子D． 柑橘
(3) 如果在甲村和乙村之间修一条公路，应该选择________（①或②）线。
(4) 若在该地区建设小城镇，甲、乙、丙、丁四个村庄发展条件最有利的是________村，理由是________。
(5) 为了解决未来小城镇的用水、用电问题，该地区计划在④处修建水电站。选择该处建坝的理由是________ ，但随之可能带来的问题是________________。
(6)尝试沿②线作甲乙两处的地形剖面图，并判断下图中比较准确的是________。

2、下图为某山地的局部等高线图，AB为空中索道，回答下列问题。
乘索道上行的方向是 （ ）
A．东北 B．西南 C．正北 D．正南
图中索道AB的长度最接近（提示：AB图上距离约为6厘米）（ ）
A．270米 B．310米 C．350米 D．380米
图中有一瀑布，瀑布及其最佳观赏的位置是（ ）
A．甲 B．乙 C．丙 D．丁
四、学后反思与评价：
