I型诊断仪

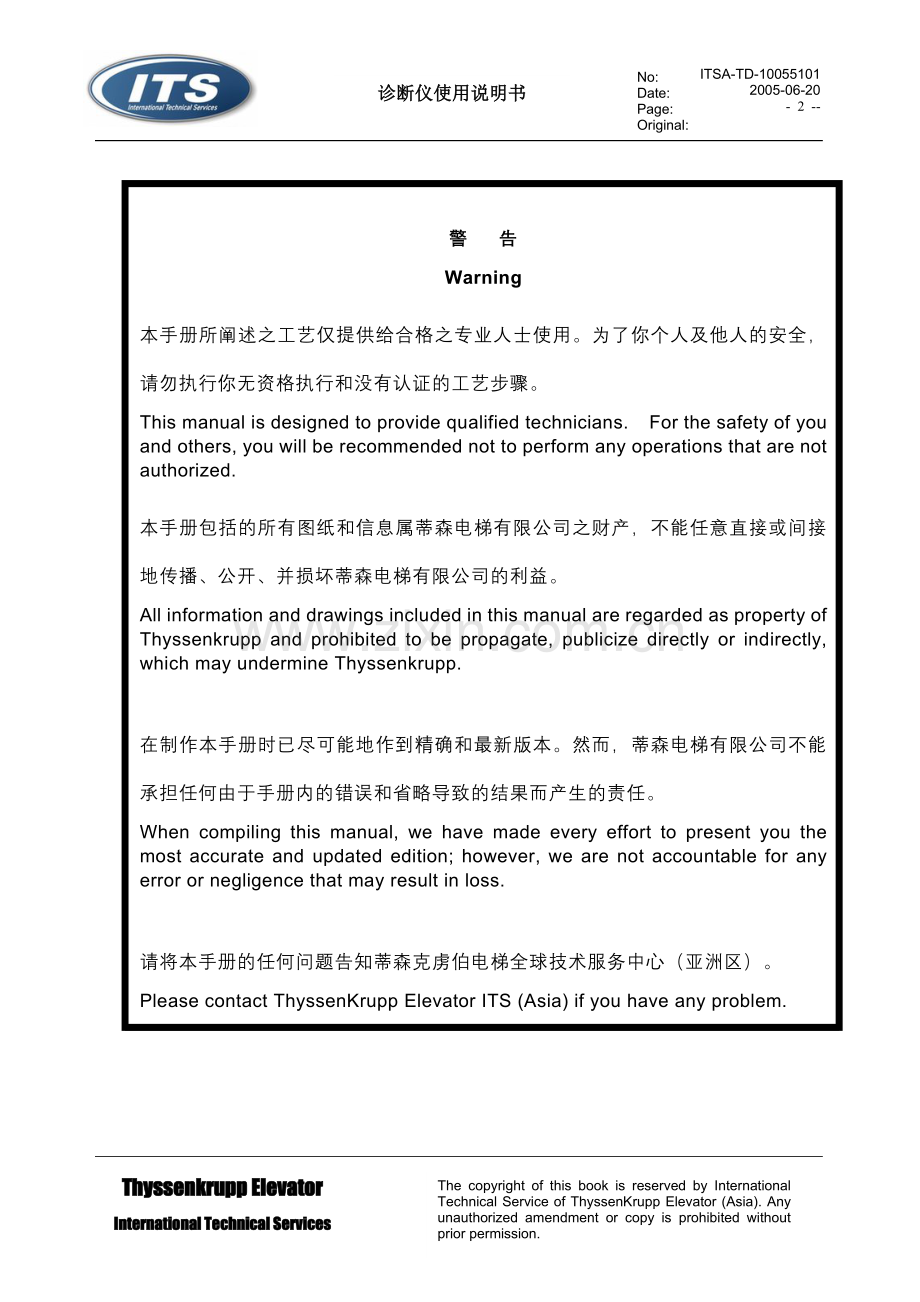

警 告
Warning
本手册所阐述之工艺仅提供给合格之专业人士使用。为了你个人及他人的安全，请勿执行你无资格执行和没有认证的工艺步骤。
This manual is designed to provide qualified technicians. For the safety of you and others, you will be recommended not to perform any operations that are not authorized.
本手册包括的所有图纸和信息属蒂森电梯有限公司之财产，不能任意直接或间接地传播、公开、并损坏蒂森电梯有限公司的利益。
All information and drawings included in this manual are regarded as property of Thyssenkrupp and prohibited to be propagate, publicize directly or indirectly, which may undermine Thyssenkrupp.
在制作本手册时已尽可能地作到精确和最新版本。然而，蒂森电梯有限公司不能承担任何由于手册内的错误和省略导致的结果而产生的责任。
When compiling this manual, we have made every effort to present you the most accurate and updated edition; however, we are not accountable for any error or negligence that may result in loss.
请将本手册的任何问题告知蒂森克虏伯电梯全球技术服务中心（亚洲区）。
Please contact ThyssenKrupp Elevator ITS (Asia) if you have any problem.
I 型 诊 断 仪
B LED 列阵 A
8
7
6
5
4
3
2
1
16
15
14
13
12
11
10
9
EK
HK
TK
KT
七 段 数 字 功 能显 示
1)
七 段 数 字 显 示 屏 起 / 停 按 钮
(闪 烁)
脉 冲 27 LN 感 应 器
26 运 行：IS/RS 2)
25 IS 上 行
SR 模 块 检 查 回 应 24 IS 下 行
程 序 选 择 轮
安 全 回 路 23 LK 感 应 器
22
21 W/W1 接 触 器
20 VO/VU 接 触 器
用 I 型 诊 断 仪 总 共 可 以 查 询 或 处 理 16 种 功 能。 各 项 具 体 的 功 能 可 以 用
程 序 选 择 轮 来 选 定。被 选 定 的 功 能 就 会 出 现 在 七 段 数 字 显 示 屏 上 ( 闪 烁
显 示)。
所 有 各 项 功 能 将 在 以 下 各 页 说 明：
TCI/TCM 1) 功 能 功 能 号 0100 至 1400
2) 教 入 简 介 功 能 号 1500
3) 教 入 功 能 号 1500
4) 存 储 地 址 功 能 号 0000
F2/F3 5) 门 机 功 能 号 0100, 1400, 1500
LSM1 6) 称 重 装 置 功 能 号 1300, 1400, 1500
________________________________________________________________
1) 当 七 段 显 示 屏 闪 烁 时， 上 图 侧 面 所 示 功 能 将 由 A 列 及 B 列 发 光 二 极 管 指 示 出 来。
2) IS ... 检 修 运 行
RS ... 应 急 电 动 运 行
用 於 TCI 及 TCM 的 诊 断 仪
当 TCI 采 用 从 04.86/3 版 起 的 工 作 程 序 时， 或 者 当 TCM 采 用 从 V1 版 起 的 工 作 程
序 时 可 选 择 的 功 能 (有 效 程 序 版 本 表 自 26 页 起)。
功 能
名 称
说 明
页 码
第 1 部分
01 00
02 00
03 00
04 00
05 00
06 00
07 00
08 00
09 00
10 00
11 00
12 00
13 00
14 00
故 障 堆 栈
显 示 订 货 号
显 示 轿 厢 位 置
运 行 阶 段
存 储 器 地 址
门 锁 装 置
门 锁 装 置
轿 厢 召 唤
厅 门 召 唤
厅 门 召 唤
轿 厢 召 唤
厅 门 召 唤
厅 门 召 唤
显 示 版 本 号 及 标 志
位
(绿 色 页)
读 出 故 障 堆 栈 及 事 件 堆 栈
从 06.88/6 版 工 作 程 序 起 有 效
轿 厢 位 置 显 示 在 七 段 显 示 器 上；LED 无
意 义。
对 应 的 运 行 阶 段 在 七 段 显 示 器 上 并 且
通 过 LED 指 示
通 过 A 列 及 B 列 LED 显 示 重 要 的 存 储 器
地 址 (轿 厢)
主 门：用 A 列 及 B 列 LED 显 示
后 门：用 A 列 及 B 列 LED 显 示
对 主 门 一 侧 楼 层 发 轿 厢 召 唤
发 下 行 召 唤 (TU) - 主 门 侧
发 上 行 召 唤 (TO) - 主 门 侧
对 后 门 一 侧 楼 层 发 轿 厢 召 唤
发 下 行 召 唤 (TU) - 后 门 侧
发 上 行 召 唤 (TO) - 后 门 侧
显 示 CPU 工 作 程 序 版 本 及 发 行 日 期。
显 示 MW1 工 作 程 序 版 本。
在 故 障 堆 栈 中 设 置 标 志。
5
21
21
21
23
26
26
26
26
26
27
27
27
27
第 2 部 分
15 00
教 入
简 短 说 明
30-42
第 3 部 分
15 00
教 入
驱 动 装 置 的 教 入 程 序
－ FV, 可 控 液 压 驱 动, Isostop 16M
－ 调 速 液 压 驱 动 (贝 林 格 阀 组)
－ Isostop 25M, Isostop 40SW (SM, RM)
－ Isostop 60 (API, API-S)
43-51
第 4 部 分
00 00
存 储 器 地 址
查 询 或 显 示 特 定 的 存 储 地 址
52-75
第 5 部 分
F2/F3 门 机
教 入，事 件 或 故 障 堆 栈
76-79
第 6 部 分
LSM1称 重 装 置
教 入，故 障 码
80-86
使 用 方 法
将 I 型 诊 断 仪 插 入 CPU，必 定 出 现 功 能 显 示 (闪 烁)。用 程 序 选 择 轮 选 定 所 需
的 功 能。
只 有 当 七 段 显 示 屏 闪 烁 时，才 可 能 从 一 种 功 能 转 换 到 另 一 种 功 能。
要 退 出 所 选 功 能，可 将 程 序 选 择 轮 转 动 一 挡，再 按 下 起 / 停 钮 > 2 秒。
要 从 教 入 功 能 退 出 时，可 以 通 过 AF 00 或 者 将 主 开 关 断 开 再 接 通。
下 述 的 关 於 I 型 诊 断 仪 的 解 释 和 功 能 说 明 适 用 於 所 有 的 从 04.86.3 版 起 的
工 作 程 序。 适 用 的 工 作 程 序 列 於 从 26 页 开 始 的 关 於 功 能 14 00 的 说 明 中。
功 能 01 00 显 示 故 障 堆 栈 截 至 01.96
1) 用 程 序 选 择 轮 选 择 功 能 01 00。
2) 按 起 / 停 纽；最 後 发 生 的 故 障 的 代 码 就 显 示 在 七 段 显 示 屏 上。
3) 再 继 续 按 起 / 停 纽，就 依 次 显 示 倒 数 第 二 次、 第 三 次 ... 等 等 故 障 的 代 码。
4) 要 退 出 此 项 功 能， 可 将 程 序 选 择 轮 再 转 一 挡 并 持 续 按 下 按 钮 超 过 2 秒。
5) 需 要 时， 可 设 置 标 志 (见 功 能 14 00)。
例 如：
故 障 码 解 释 权 W
14 03
AA 任 务 特 性 故 障 信 息 N 紧 急 停 梯
XX 楼 层 S 停 止
YY 未 定 义 M 自 发 信 息
NN 解 释 见 各 页 B 电 梯 被 锁 定
ZZ 标 志 编 号
..B 运 行 阶 段 含 义： 故 障 频 度：
1 度 - 不 频 繁 发 生
故 障 代 码 10 度 - 频 繁 发 生
故障码
故 障 说 明
原 因，修 复 或 指 导
W
01 XX
门 锁 触 点 RK 或 RKD 在 XX 楼 层 处 卡 住
在 XX 层 检 查 门 锁 触 点 或 门 的 机 械 部 件。
在 任 务 特 性 程 序 中 必 须 将 正 确 的 门 型 号 编 程 输 入
6
02 01
召 唤 因 监 控 作 用 被 禁 止
CPU 中 需 要 一 块 8-kbyte RAM
1
02 02
在 电 梯 特 性 程 序 中 Quasi 的 ZSE 开 关 被 删 掉，但 在 Siemens 的 CPU 中 仍 使 用
用 Thyssen 的 CPU 带 后 备 电 池 的 RAM 芯 片 (停 电 或 HS 断 开 时 存 储 位 置 信 息)
1
02 80
未 定 义 或 错 误 的 运 行 阶 段
1
03 YY
电 梯 特 性 程 序 中 未 编 入 泊 停 层、关 梯 层 或 消 防 员 层
电 梯 特 性 程 序 中 的 订 货 号 (标签) 必 须 和 数 据 表 列 出 的 数 据 一 致
1
04 NN
TCI：由 磁 开 关 ZSE 引 起 的 故 障
TCI：CPU 检 查 是 否 有 一 个 以 上 ZSE 动 作，如 果 是，则 停 梯 并 且 04 NN 故 障 连 续 存 储 4 次。
SM3
04 XX
TCM：由 磁 开 关 ZSE 引 起 的 故 障
CPU 检 查 是 否 有 一 个 以 上 的
ZSE 动 作。所 有 的 ZSE 动 作 的 楼 层 XX 均 会 显 示。检 查 ZSE 磁 开 关。故 障 只 发 生 在 ZSE 选 层 器。
05 YY
群 控 来 的 不 正 确 的 计 算 机
请 求 (MG 板 损 坏 或 群 控 接
线 错 误)
TCI：检 查 MG 板 或 群 控 接 线 (圆 电 缆 或 扁 电 缆)
TCM：检 查 群 控 总 线 (MZ1 板)
软 件 故 障：鉴 别 工 作 程 序 版 本 和 次 级 标 志 (YY) 并 通 知
2
故障码
故 障 说 明
原 因，修 复 或 指 导
W
06 XX
在 HS:XX 处 三 次 锁 不 上 门 后 紧 急 停 梯
检 查 HS:XX 处 门 锁 触 点 或 门 的 机 械 部 件 (异 物)。
参 见 17 页 解 释。
M2
07 00
TSO 故 障 - 主 门：TSO 开 关 在 给 出 TO 命 令 後 30 秒 内 不 动 作，於 是 CPU 会 模 拟 TSO 信 号，因 此 在 正 常 的 等 待 时 间 到 达 後 就 能 再 度 关 门.
TSO 开 关 损 坏 或 调 整 不 正 确。检 查 之。在 带 轿 门 锁 的 电 梯 中 轿 门 未 锁 的 信 息 丢 失。
如 果 TO 命 令 未 被 执 行 则 故 障 也 可 能 在 门 控 制 器 中。
3
07 01
TSO 故 障 - 主 门 3)
同 故 障 07 00
3
07 02
TSO 故 障 - 主 门 3)
虽 然 TK (门 锁 触 点) 已 接 通，但 TSO 仍 发 出 轿 厢 主 门 开 信 号.
N5
08 00
TSOD 故 障 - 后 门
TSOD 开 关 损 坏 或 调 整 不 正 确 (同 故 障 07 00)
1
08 01
TSOD 故 障 - 后 门 3)
同 故 障 08 00
1
08 02
TSOD 故 障 - 后 门 3)
虽 然 TK (门 锁 触 点) 已 接 通, 但
TSOD 仍 发 出 轿 厢 后 门 开 信 号。
N3
09 NN
锁 定 > 4 分 钟：轿 厢 在 某 层， 虽 有 召 唤，但 在 4 分 钟 内 不 能 启 动。
问 题 在 再 开 门 装 置；见 功 能 05 00, 0d 列。如 果 轿 厢 下 溜 或 是 限 速 器 轮 粘 滞，则 在 带 防 爬 行 装 置 的 限 速 器 上 安 全 开 关 可 能 跳 开 (解 释 见 17 页)。
M3
0A AA
任 务 特 性 故 障
故 障 有 可 能 由 定 单 处 理 人 员 造 成。 AA = 故 障 在 一 张 表 中 说 明 (由 定 单 处 理 人 员 阐 明)
2
0b 01
光 栏 故 障 - 主 门 侧
光 栏 中 断 时 间 长 于 电 梯 特 性 程 序 中 的 规 定；这 就 避 免 了 故 障 09 00 (在 06.95 及 更 早 的 程 序 版 本 故 障 也 可 能 在 断 开 控 制 和 照 明 时 发 生)
M2
0b 02
光 栏 故 障 - 后 门 侧
见 故 障 0b 01
M2
0b 03
电 梯 群 控 运 行 不 正 常
如 电 梯 和 厅 门 召 唤 应 答 无 关 如 专 用 轿 厢、满 载 等，则 故 障 只 可 能 从 群 控 送 入 (软 件 故 障：采 用 06.95 版 及 更 加 新 版 的 程 序)
M2
0b 04
TSO 故 障 - 主 门 侧
虽 然 门 已 关，但 在 复 位 三 次 以 后 TSO 开 关 仍 发 出 轿 厢 主 门 开 启 信 号
SM2
0b 05
TSOD 故 障 - 后 门 侧
虽 然 门 已 关，但 在 复 位 三 次 以 后 TSOD 开 关 仍 发 出 轿 厢 后 门 开 启 信 号
SM2
_______________________________________________
3) 自 TCI 工作程序 V27 / 09.96 版及 TCM 工作程序 V1 版起。
故障码
故 障 说 明
原 因，修 复 或 指 导
W
TCM-(CAN) 中由 CPU (E60) 引发的故障 (事件)
0C 01
CPU: MZ1 不能理解表格
S1
0C 02
CPU: MZ1 不能理解表格
CPU 至 MZ1 连 接 有 问 题
S1
0C 03
CPU: MZ1 不能理解表格
S1
0C 04
CPU: 产生的轿厢基准 ¹ 实际
a) 电 梯 特 性 程 序 不 对
b) 总 线 插 头 接 触 不 良
检 查 电 梯 特 性 程 序 (地 址)
－
0C 05
CPU: 产生的 MP 基准 1 ¹ 实际 1
a) MP 板 的 号 码 不 对
b) MP 板 没 有 正 确 编 码
－
0C 06
CPU: 产生的 MP 基准 2 ¹ 实际 2
c) 总 线 连 接 故 障
检 查 电 梯 特 性 程 序 (地 址)
－
0C 07
CPU: 产生的本梯总线基准 1 ¹ 实际 1
和故障 0C 05 a) 及 b) 相同
－
0C 08
CPU: 产生的本梯总线基准 2 ¹ 实际 2
－
0C 09
CPU: 产生的 MF4 基准 1 ¹ 实际 1
电梯特性程序和电梯数据不符
－
0C 0A
CPU: 产生的 MF4 基准 2 ¹ 实际 2
总 线 插 头 接 触 不 良
－
0C 0b
CPU: 产生的 MF4 基准 3 ¹ 实际 3
检 查 电 梯 特 性 程 序 (地 址)
－
0C 0C
CPU: 产生的 MF4 基准 4 ¹ 实际 4
－
0C 0d
CPU: 产生的 FKZ 基准 1 ¹ 实际 1
FKZ = 轿厢的辅助性能 (例如门机，称重
－
0C 0E
CPU: 产生的 FKZ 基准 2 ¹ 实际 2
装置)
－
0C 10
CPU: MZ1 发生定时故障
收不到来自 MZ1 的确认信号
S1
0C 11
CPU: MZ1 发生定时故障
确认信号和发生完毕信号均收不到
S1
0C 12
CPU: MF3 发生定时故障
20 秒后收不到发生完毕信号
S1
0C 13
CPU: 收到从 MZ1 来的复位信号
N1
CAN 来自 MZ1 和井道/轿厢有关的事件
0C 20
MZ1: 井道缓存溢出
－
0C 21
MZ1: 井道缓存溢出
井道/轿厢数据不能读入
－
0C 22
MZ1: 井道缓存溢出
－
0C 23
MZ1: 井道缓存溢出
可能连接有问题
－
0C 24
MZ1: 井道缓存溢出
MZ1 - 端子板 - 井道总线 - 轿厢总线
－
0C 25
MZ1: 井道缓存溢出
－
0C 30
MZ1: 井道总线故障
通过 MZ1 新发生
N1
0C 31
MZ1: 井道总线传送故障
MZ1 检测到去井道的故障
－
0C 32
MZ1: 井道总线溢出故障
－
0C 3A
MZ1: 来自 MF3D 的电报丢失
－
0C 3b
MZ1: 来自 MF3 的电报丢失
－
0C 3C
MZ1: MF3 无应答
连接/插头有问题
－
0C 3d
MZ1: MF3D 无应答
Mz1 - 端子板 - 轿厢总线 - MF3
－
CAN 来自 MZ1 和本梯总线有关的事件
0C 40
MZ1: 本梯缓存溢出
－
0C 42
MZ1: 本梯缓存溢出
读入的数据比
－
0C 43
MZ1: 本梯缓存溢出
MF1 能够处理的还多
－
0C 45
MZ1: 本梯缓存溢出
－
0C 50
MZ1: 本梯总线故障
通过 MZ1 新发生
－
0C 51
MZ1: 本梯总线传送故障
－
0C 52
MZ1: 本梯总线溢出故障
－
CAN 来自 MZ3 或 MF3D 板的事件
0C 80
MF3: 来自 MF3 的复位信号
－
0C 81
MF3: 来自 MZ1 的电报丢失
－
0C 85
MF3: 井道总线溢出故障
读入的数据比 MF3 能够处理的还多
－
0C 86
MF3: 井道总线传送故障
MF3 CAN 控制器记录了传送故障
－
0C 87
MF3: 井道总线故障
－
故障码
故 障 说 明
原 因，修 复 或 指 导
W
0C 88
MZF3: 不能同 MF2 确认
带 MF2 板 > 56 层时，检查之。
0C 8A
MF3: MF3 发生故障
0C A0
MF3D: 来自 MF3D 的复位信号
－
0C A1
MF3D: 来自 MZ1 的电报丢失
－
0C A5
MF3D: 井道总线溢出故障
读入数据过多，超出 MF3D 所能处理。
－
0C A6
MF3D: 本梯总线传送故障
MF3D CAN 记录了传送故障
－
0C A7
MF3D: 井道总线损坏
－
0C A8
MF3D: 不能同 MF2 确认
带 MF2 板 > 56 层时，检查之。
－
0C AA
MF3D: MF3D 发生故障
－
0C FF
CPU: 来自 MZ1 的不明命令
－
给定值至实际值监控 4)
0d 1b
给定值至实际值监控
MW1
脉冲丢失 (仅发生在检修或应急电动运行时) CPU 不能检测出脉冲。
N
0d 2b
脉冲顺序监控 ：
上行时 A 通道领先 B 通道
脉冲通道 A 和 B 相混。正确的脉冲顺序 指示在电路板 ESA (Iso 60) 或电路板 NIM (Iso 25M) 上。
N
0d 3b
给定值至实际值监控
MW1
V 实际 > V 给定 (VN 时 -10%; Vi 时 +100 % / Vj 时 +80% / VNS 时 +50%)
可能是以前发生的某次故障，即急停时给定值已经为零而实际值仍然有的故障的影响
N
0d 4b
给定值至实际值监控
MW1
V 实际 < V 给定 (VN 时 -10%; Vi 时 +100 % / Vj 时 +80% / VNS 时 +50%)
故障可能在门锁触点中断情况下发生 ( 非 14 XX), 或脉冲丢失，或 MW1 板上给 定值电压 > 9.8 V, 或加速度太陡峭 (实际 值不能跟随), 或控制过于不灵敏 (控制器 时间常数设定: 应增大 I 分量, 视情况而 定)
N
0d 5b
给定值至实际值监控
V 实际 > V 给定
如 V 实际 > +10%, 故障
N
0d 6b
控制器放大器在停止时仍作用 (仅模拟控 制，如 Iso 25M); 非数字控制。
将驱动设定到控制范围以内 (非数字控制).
加速度设定可能太陡峭，电动机通断得不正确，油太凉。
N
0d 7b
给定值发生器 (MW1) 内部不平层
如果 MW1 在计算时检测出不平层情况 >
3 mm, 则发生故障。虽然轿厢是平层的, 也有可能产生故障信息 (12.95 版之前的 软件故障)。受以前故障影响此故障会频繁发生.
N
0d 8b
给定值发生器 (MW1) 零速控制
V 实际 > 0.25 m/s
轿厢静止时 MW1 板记录到速度 > 0.25 m/s
- 原因：在静止时脉冲发电机仍发脉冲 ；脉冲线 (屏蔽) 上有干扰信号。
N
_____________________________________
4) 可以用 MZ1 板上 6S1 开关或 MZ1 板上 S6 开关抑制。
故障码
故 障 说 明
原 因，修 复 或 指 导
W
TCI/TCM－一般故障 (续)
0E 00
从 MW1 至 CPU 传送故障
1
0F 0A
标志位试验开关断开
试验开关在 MZ 或 MZ1 电路板上
－
0F 0E
标志试验开关接通
试验开关在 MZ 或 MZ1 电路板上
－
0F 0C
远方监控维修服务标志位
服务操作开关接通
－
0F 0d
远方监控维修服务标志位
服务操作开关断开
－
0F ZZ
设置标志位
ZZ = 标志号 (可编号为 0 ... 9)
－
10 YY
CPU 电路板故障
将发生复位
N
11 YY
MG 电路板故障
群控输入 / 输出芯片损坏。
11 01
TCM: 群控 CAN 总线故障
群控 CAN 总线在 MZ1 处消失。应与群 控 CAN 总线配用 MZ1。
12 XX
逻辑位置不等于轿厢物理位置
故障不在 LK。故障在停梯阶段的楼层计 数器程序中。
3
13 XX
(计算) 决定位置不等于轿厢实际位置
参见 12 XX 故障。
3
14 XX
XX 楼层处门锁触点 RK 开路
门锁触点 RK 在运行中断开。
原因：门被厅外开门钥匙打开；TSM 或 门 锁磁铁未能充分推动；门刀电动机调 整不正确；门刀或锁销通过时受阻。
N8
15 XX
逻辑位置不等于轿厢物理位置
故障发生在运行前静止阶段，在楼层计数器程序中。
2
16 YY
MW/MW1 电路板：与位置不符
仅在带运行特性计算机 (MW/MW1 电路 板) 的电梯中发生此 故障
3
17 YY
CPU 故障－MW/MW1
仅在带 MW/MW1 电路板的电梯中发生此 故障 (存储器溢出)
N1
18 XX
XX 楼层后门处门锁触点 RKD 开路
门锁触点 RKD 在运行过程中断开 (同故障 14 XX)
N8
19 NN
不能识别门区 (CPU 未能识别楼层码板，
但停梯动作已发动
在停层阶段时选层器不能发出门区信号。和05 00, 05 列的故障说明相同 (见第 21 页的说明)
N2
1A YY
选层器读出故障：LK 感应器指示不正 确的同步
应为：暗
实为：亮
故障在 LK 感应器或楼层码板。钢绳打滑
或者控制器振荡也可能产生此故障。脉冲发电机可能损坏。
N8
1b YY
选层器读出故障：LK 感应器指示不正 确的同步
应为：亮
实为：暗
故障在 LK 感应器或楼层码板。钢绳打滑
或者控制器振荡也可能产生此故障。
N5
1C NN
未定义的运行
无方向信号时发生运行
4
1d YY
紧急停梯 (不正确的运行方向)
无运行方向信号或同时产生两个方向信号
(见第 18 页说明)
N3
1E NN
通过有标记的端站楼层码板时紧急停梯 (不减速)
或检修运行限位开关 IFO/IFU 不延迟
20 至 25 位－轿厢位置
26 位 (1) － IFU 动作
27 位 (1) － IFO 动作
NN 以十六进制显示 (见第 18 页说明)
3
故障码
故 障 说 明
原 因，修 复 或 指 导
W
故障－电路板 MP (1MP 至 15MP)
电路板 0MP
1F 00
本梯总线中断
1F 01
本梯总线故障
1F 02
本梯总线溢出
1F 03
输入缓存溢出
1F 04
电路板溢出 (复位) 5)
电路板 1MP
1F 08
本梯总线中断
1F 09
本梯总线故障
1F 0A
本梯总线溢出
1F 0b
输入缓存溢出
1F 0C
电路板溢出 (复位) 5)
电路板 2MP
1F 10
本梯总线中断
1F 11
本梯总线故障
1F 12
本梯总线溢出
1F 13
输入缓存溢出
1F 14
电路板溢出 (复位) 5)
电路板 3MP
1F 18
本梯总线中断
1F 19
本梯总线故障
1F 1A
本梯总线溢出
1F 1b
输入缓存溢出
1F 1C
电路板溢出 (复位) 5)
电路板 4MP
1F 20
本梯总线中断
1F 21
本梯总线故障
1F 22
本梯总线溢出
1F 23
输入缓存溢出
1F 24
电路板溢出 (复位) 5)
电路板 5MP
1F 28
本梯总线中断
1F 29
本梯总线故障
1F 2A
本梯总线溢出
1F 2b
输入缓存溢出
1F 2C
电路板溢出 (复位) 5)
电路板 6MP
1F 30
本梯总线中断
1F 31
本梯总线故障
1F 32
本梯总线溢出
1F 33
输入缓存溢出
1F 34
电路板溢出 (复位) 5)
电路板 7MP
1F 38
本梯总线中断
1F 39
本梯总线故障
1F 3A
本梯总线溢出
1F 3b
输入缓存溢出
1F 3C
电路板溢出 (复位) 5)
5) 根据有关的功能不同，复位既可以指紧急停梯随之以校正运行，也可以指电梯设备停止。
故障码
故 障 说 明
原 因，修 复 或 指 导
W
电路板 8MP
1F 40
本梯总线中断
1F 41
本梯总线故障
1F 42
本梯总线溢出
1F 43
输入缓存溢出
1F 44
电路板溢出 (复位) 5)
电路板 9MP
1F 48
本梯总线中断
1F 49
本梯总线故障
1F 4A
本梯总线溢出
1F 4b
输入缓存溢出
1F 4C
电路板溢出 (复位) 5)
电路板 10MP
1F 50
本梯总线中断
1F 51
本梯总线故障
1F 52
本梯总线溢出
1F 53
输入缓存溢出
1F 54
电路板溢出 (复位) 5)
电路板 11MP
1F 58
本梯总线中断
1F 59
本梯总线故障
1F 5A
本梯总线溢出
1F 5b
输入缓存溢出
1F 5C
电路板溢出 (复位) 5)
电路板 12MP
1F 60
本梯总线中断
1F 61
本梯总线故障
1F 62
本梯总线溢出
1F 63
输入缓存溢出
1F 64
电路板溢出 (复位) 5)
电路板 13MP
1F 68
本梯总线中断
1F 69
本梯总线故障
1F 6A
本梯总线溢出
1F 6b
输入缓存溢出
1F 6C
电路板溢出 (复位) 5)
电路板 14MP
1F 70
本梯总线中断
1F 71
本梯总线故障
1F 72
本梯总线溢出
1F 73
输入缓存溢出
1F 74
电路板溢出 (复位) 5)
电路板 15MP
1F 78
本梯总线中断
1F 79
本梯总线故障
1F 7A
本梯总线溢出
1F 7b
输入缓存溢出
1F 7C
电路板溢出 (复位) 5)
5) 根据有关的功能不同，复位既可以指紧急停梯随之以校正运行，也可以指电梯设备停止。
故障码
故 障 说 明
原 因，修 复 或 指 导
W
TCM 控制 FIS 接口电路板 (API 控制装置)
1F 80
本梯总线中断
1F 81
本梯总线故障
1F 82
本梯总线溢出
1F 83
输入缓存溢出
1F 84
FIS: 复位
1F 87
FIS: 内部故障
来自 ME1/MQ
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
