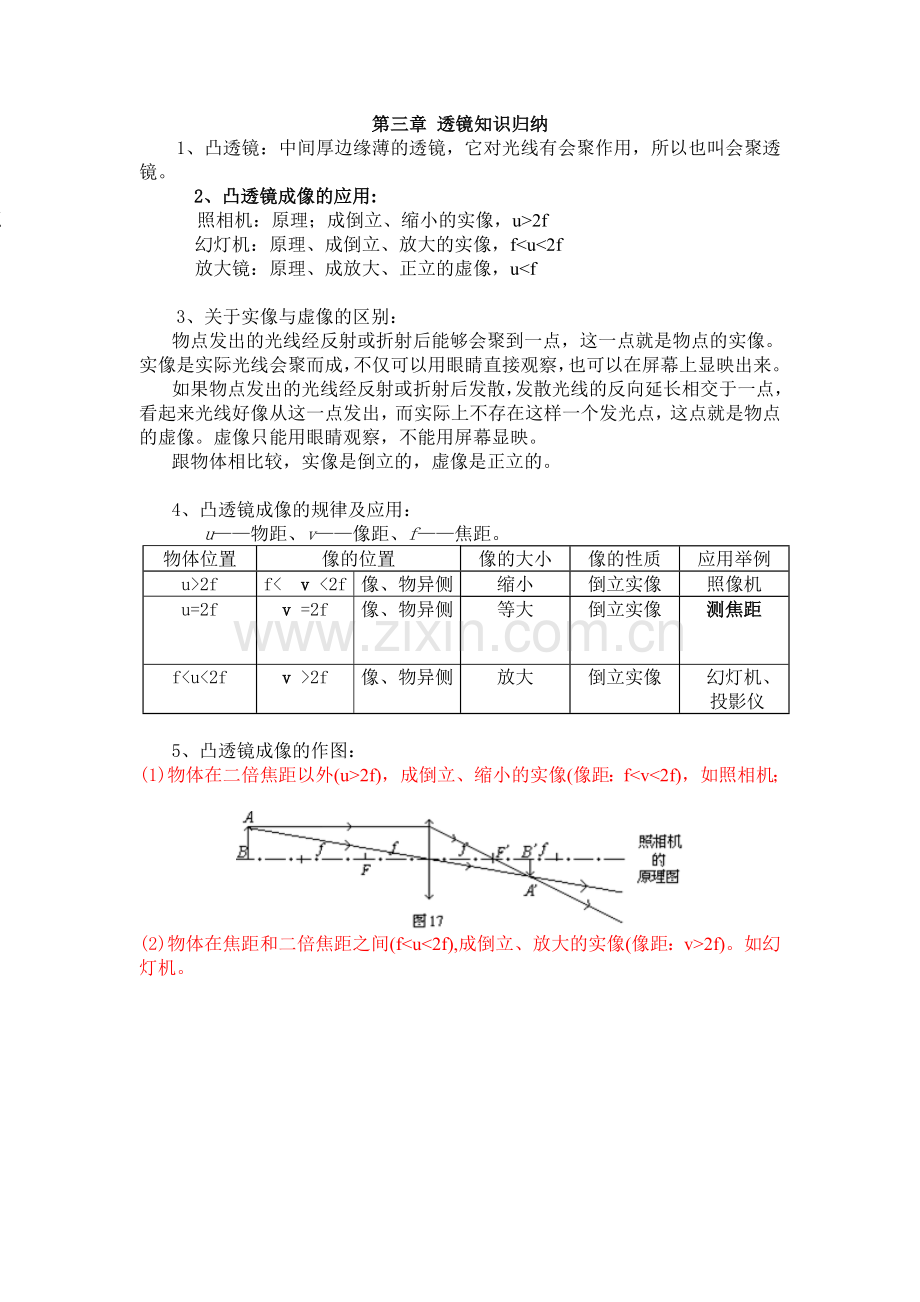

第三章 透镜知识归纳
1、凸透镜：中间厚边缘薄的透镜，它对光线有会聚作用，所以也叫会聚透镜。
2、凸透镜成像的应用:
照相机：原 照相机：原理；成倒立、缩小的实像，u>2f
幻灯机：原理、成倒立、放大的实像，f<u<2f
放大镜：原理、成放大、正立的虚像，u<f

3、关于实像与虚像的区别：
物点发出的光线经反射或折射后能够会聚到一点，这一点就是物点的实像。实像是实际光线会聚而成，不仅可以用眼睛直接观察，也可以在屏幕上显映出来。
如果物点发出的光线经反射或折射后发散，发散光线的反向延长相交于一点，看起来光线好像从这一点发出，而实际上不存在这样一个发光点，这点就是物点的虚像。虚像只能用眼睛观察，不能用屏幕显映。
跟物体相比较，实像是倒立的，虚像是正立的。

4、凸透镜成像的规律及应用：
u——物距、v——像距、f——焦距。
物体位置
像的位置
像的大小
像的性质
应用举例
u>2f
f< v <2f
像、物异侧
缩小
倒立实像
照像机
u=2f
v =2f
像、物异侧
等大
倒立实像
测焦距
f<u<2f
v >2f
像、物异侧
放大
倒立实像
幻灯机、
投影仪

5、凸透镜成像的作图：
(1)物体在二倍焦距以外(u>2f)，成倒立、缩小的实像(像距：f<v<2f)，如照相机；

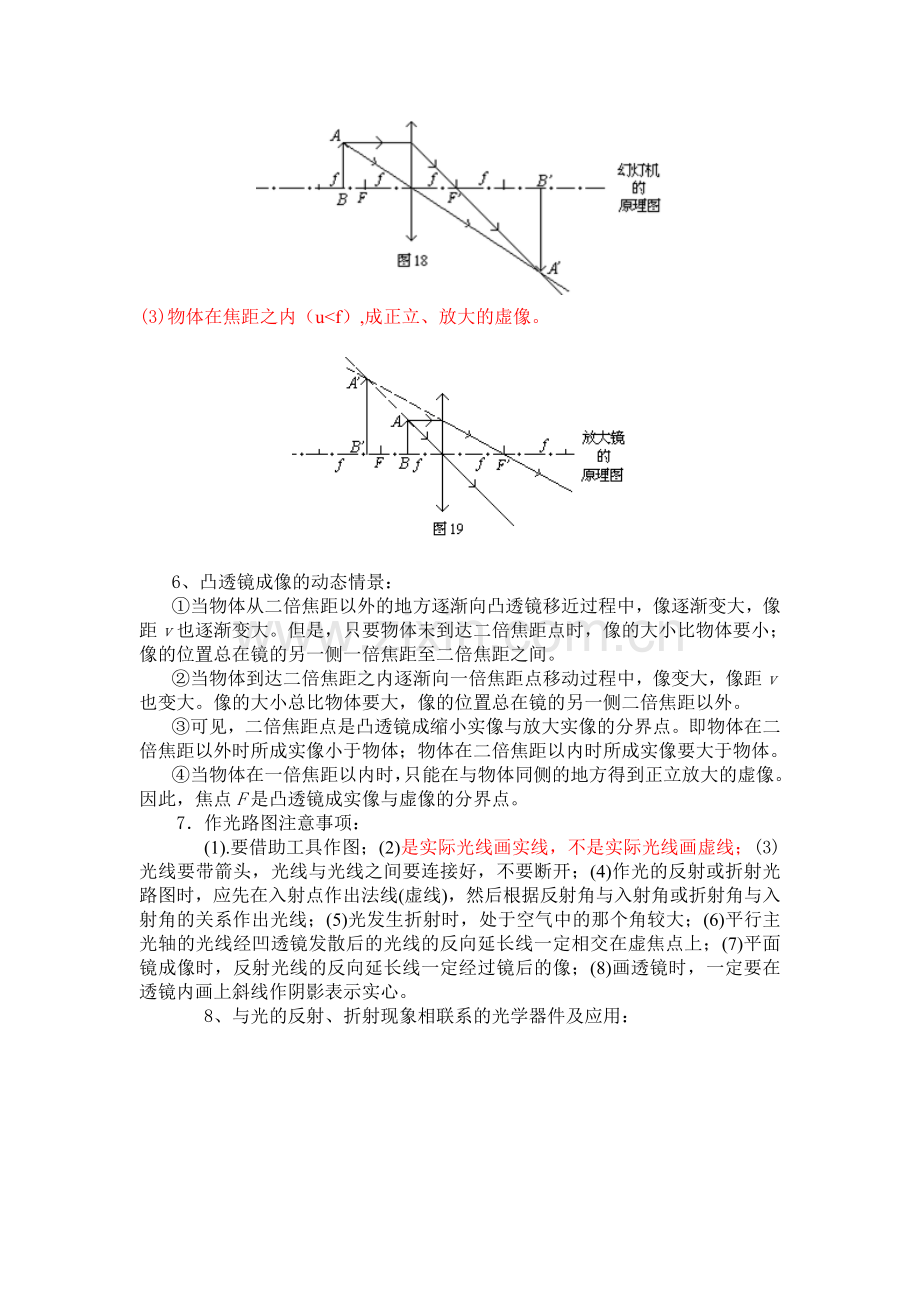

(2)物体在焦距和二倍焦距之间(f<u<2f),成倒立、放大的实像(像距：v>2f)。如幻灯机。

(3)物体在焦距之内（u<f）,成正立、放大的虚像。

6、凸透镜成像的动态情景：
①当物体从二倍焦距以外的地方逐渐向凸透镜移近过程中，像逐渐变大，像距v也逐渐变大。但是，只要物体未到达二倍焦距点时，像的大小比物体要小；像的位置总在镜的另一侧一倍焦距至二倍焦距之间。
②当物体到达二倍焦距之内逐渐向一倍焦距点移动过程中，像变大，像距v也变大。像的大小总比物体要大，像的位置总在镜的另一侧二倍焦距以外。
③可见，二倍焦距点是凸透镜成缩小实像与放大实像的分界点。即物体在二倍焦距以外时所成实像小于物体；物体在二倍焦距以内时所成实像要大于物体。
④当物体在一倍焦距以内时，只能在与物体同侧的地方得到正立放大的虚像。因此，焦点F是凸透镜成实像与虚像的分界点。
7．作光路图注意事项：
(1).要借助工具作图；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线；(5)光发生折射时，处于空气中的那个角较大；(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上；(7)平面镜成像时，反射光线的反向延长线一定经过镜后的像；(8)画透镜时，一定要在透镜内画上斜线作阴影表示实心。
8、与光的反射、折射现象相联系的光学器件及应用：

9、的眼睛像一架神奇的照相机，晶状体相当于照相机的镜头透镜），视网膜相当于照相机内的胶片。
10．近视眼看不清远处的景物，需要配戴凹透镜；远视眼看不清近处的景物，需要配戴凸透镜。
11．望远镜能使远处的物体在近处成像，其中伽利略望远镜目镜是凹透镜，物镜是凸透镜；开普勒望远镜目镜物镜都是凸透镜（物镜焦距长，目镜焦距短）。
12．显微镜的目镜物镜也都是凸透镜（物镜焦距短，目镜焦距长）。
