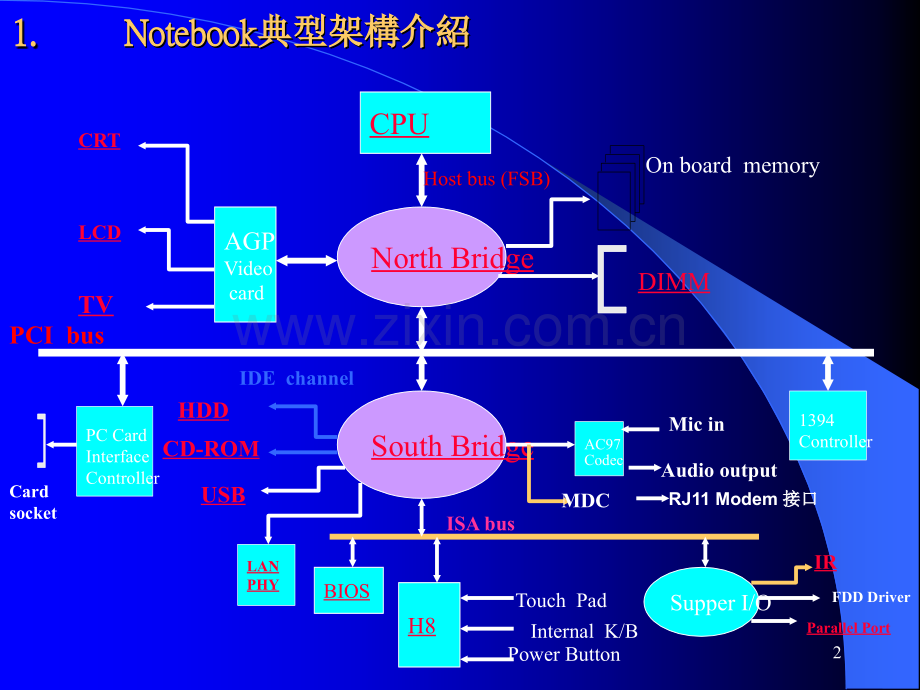

1、1NoteBook 基本認識 Prepare by:Eveny.feng 2003/1/821.1.NotebookNotebookNotebookNotebook典型架構介紹典型架構介紹典型架構介紹典型架構介紹CPU North BridgeHost bus(FSB)AGPVideo cardCRTTVOn board memoryDIMMPCI busSouth BridgePC CardInterfaceControllerHDDCD-ROMIDE channelSupper I/OUSBLAN PHYAC97CodecMic inAudio outputMDCRJ11 Modem 接口
2、接口Parallel PortBIOSH8Touch PadInternal K/BPower ButtonISA busFDD Driver1394ControllerCard socketIRLCD3二二.各部分各部分key components key components 的介的介紹紹:l1.機器的頭腦機器的頭腦-CPU(中央處理單元中央處理單元):l(1)作用-它的主要作用是執行數據處理與運算.系統的所有運算都是通過CPU來完成的.l(2)廠內常用CPU分類:l a.按制造廠商分:Intel ,AMD ,Transmeta(crusoe).l b.按具體用途分:Desktop 型,m
3、obile 型.l c.按命名分:Pentium(奔騰),Celeron(賽揚),l Duron(毒龍),Athlon (速龍)4Pentium4&Celeron4 CPU編號說明:例 2.4GHZ/512/533/1.525V 2.4GHZ:這是指該CPU正常工作時的頻率為2.4GHz.512 :這是指CPU內集成的L2 cache 大小為512K.533 :這是指CPU的總線頻率(FSB bus)為533MHz.1.525V:這是指CPU的工作核心電壓為1.525V.注意:通常mobile型 的都比desktop 型的核心電壓低,因此要注意不要把CPU搞混,因為這有可能損壞CPU.5Ath
4、lon XP&Duron CPU編號說明:例D0850AVS1BD-指Mobile AMD Duron 系列0850-工作頻率850MHzA-封裝方式 A=PGAV-工作電壓 V=1.4V;R=1.3VS-溫度 95度1-L2 Cache 1=64KbytesB-最高FSB 頻率 B=200MHz6l(3)CPU在機台功能及其簡單不良判斷:l CPU在機台中的功能就相當于人的頭腦,因此機台要正常開機,那先必須保証CPU是好的.同樣的,如果CPU工作溫度過高時,等于是人的頭腦過熱,機器就會當機或自動關機.在機台中,系統的操作都須經過CPU來完成,mobile 型的CPU還具有自動降頻的功能.l簡
5、單不良判斷:a.如CPU不良,通常會造成開機無顯示的不良.lb.當CPU沒裝好時,也會造成開機無顯示的不良.lc.CPU與散熱器接觸不良或散熱不良,導致CPU溫度過高時,l機台會當機或自動關機.ld.如遇到CPU頻率對比錯誤,可檢查一下該CPU是否mobile型和CPU的溫度,等機台冷卻了再測試.7l2.機器的神經中樞機器的神經中樞-North bridge(北橋北橋):l 北橋的主要作用是處理CPU與memory,顯示卡以及PCI總線上設備的數據傳輸,控制整個系統數據處理的流程,是CPU與其它設備之間的數據傳輸通道和控制站.l 其內部集成有內存控制器,PCI總線控制器,系統電源管理,提供對A
6、GP(圖形加速接口)接口的支援,這些使北橋能夠控制完成系統對內存的數據讀寫,PCI設備數據的傳輸,AGP 顯示卡顯示數據的讀取等工作,使系統的運作有序.8l廠內機種常用北橋chipset分類:la.按制造廠商分:Intel,VIA ,SIS.lb.按支持CPU分:PIII 系列-sis630,VT8603,i810,i815,.l P4 系列-sis645,sis650,i845系列.l AMD Athlon系列-VT8362,(KT400).lc.按支持FSB速度分:P3&Celeron3-66/100/133 MHzl P4&Celeron4-400/533 MHzl Athlon&Dur
7、on-200/400MHz9l3.機器的感應系統機器的感應系統-South bridge(南橋南橋):l 為什么說它(南橋)是感應系統呢?是因為機器的l開機動作,對外接設備的數據控制與要求的響應,以及系統l底層的 控制請求響應都是通過南橋來做的,它是系統與外l設之間溝通的橋梁.l廠內機種常用南橋 Chipset 介紹:l(1)SIS 961&962:內集成有EIDE 控制器,USB1.1(sis961),USB2.0(sis962)控制器,網卡控制器,PCI 總線控制器,AC97控制器,1394控制器,LPC to ISA 需通過super I/O IC.(注:它跟SIS645,650搭配使用
8、,兩者使用MuTIOL連接.)l(2)VIA 的 VT8231(AMD CPU)&VT8235(P4 CPU):內集成有EIDE 控制器,網卡控制器,PCI 總線控制器,USB1.1(VT8231)USB2.0(VT8235),10l外接設備控制器(super I/O),ISA 總線,AC97控制器等;(注:它跟VT8632,VT8703搭配使用.)l(3)Inter I82801&I82802:內集成有EIDE 控制器,USB1.1(I82801),USB2.0(I82802)控制器,PCI 總線控制器,AC97控制器,LPC to ISA 需通過super I/O IC.(注:它跟Inte
9、r I845等系列北橋搭配使用,兩者使用HUB link連接.)114.機器啟動的心臟-BIOS:機台開機供電正常后,系統第一步就是讀BIOS IC 里的程序(BIOS-基本輸入輸出系統)這些是初始化機台硬件和引導系統所用的程序,這些程序能把機台的硬件信息都收集到,然后存放到CMOS里,最后BIOS程序會把控制權按CMOS里設定的啟動順序交給這些設備.12l刷BIOS時的注意事項:la.刷BIOS 過程中機台當機,或刷完BIOS后開機無顯示,這說明BIOS已被刷死.(注意:因此在刷BIOS過程中不能插拔任何治具與電源,而且要等BIOS程序刷完自動關機.)lb.刷BIOS前先確認HDD或Flop
10、py disk 是否完好(找PE check),刷新后請進CMOS里load default 值再進行測試.l5.機台Power 控制核心-KBC BIOS(H8):l KBC BIOS(H8)是廠內Notebook機台常用的Power 控制chip,機台主要電源(+3v,+5v,+12v)和電池的沖放電過程都是由其做控制,之所以有稱它KBC bios是因為它同時實現內接鍵盤的編碼功能.13l6.機器的記憶體-memory(內存):l 內存主要是存放CPU的運算結果數據和要參加運算的數據,它的一個重要特性是掉電了數據也同時會丟失.l現常用內存分類:lSDRAM-同步動態隨機儲存器.lPC66/
11、100/133lNotebook SDRAM內存條引腳為 144 pin.lDDR SDRAM-雙倍數據傳輸率SDRAM.l DDR 200/266/333 lNotebook DDR SDRAM內存條引腳為 200 pin 14l內存簡單不良判斷:la.內存沒裝好,內存條不良都會引起開機無顯示,如在某些沒有onboard memory 的 機種上,沒裝內存條的話也會造成開機無顯示.lb.進windows時出現錯誤并顯示一串長地址(0Xxxxxxx),這有可能因為內存條不良而引起的.l7.機器外部儲存設備 1-Hard disk(硬盤):l 硬盤是我們儲存數據和安裝操作系統的設備,它是通過磁方
12、式記錄數據的,因此硬盤里含有磁頭和磁盤碟,它讀寫時磁碟都在高速的旋轉(notebook hdd 4,200rpm).15lNotebook HDD 使用時的注意事項:la.使用Notebook HDD 時必須輕拿輕放,不能摔HDD.lb.不能熱插拔HDD,也就是說在開機的狀況下不能拔HDD,否則有可能損壞HDD.lc.不要在短時間里頻繁啟動HDD,拷貝HDD時要注意做好靜電防護,手不能直接壓HDD電機和電路板部分.lHDD的型號和 firmware 可在開機畫面或CMOS里看到.l8.外部儲存設備 2-ROM drive:l 這里有CD-ROM,DVD-ROM,CD-RW,COMBO.16lC
13、D-ROM-只能讀取CD 和VCD碟片.lDVD-ROM-能讀取DVD,CD 和VCD等碟片.lCD-RW-它能刻錄光碟(CD容量),只能讀取CD 和VCD碟片,不能讀DVD碟.lCOMBO-(CD-RW&DVD-ROM混合體)它能刻錄光碟(CD容量),能讀取CD 和VCD碟片,而且能讀DVD碟.l使用ROM-drive 時的注意事項:la.在測試或使用時,不能熱插拔,不能用手或其它物品直接碰ROM-drive 的激光頭,這都可能會造成它損壞.lb.不能用庄污和刮傷嚴重的碟片.lc.在driver讀碟時,不能直接用針孔機械開倉拿碟.17l9.機器的顯示-LCD(液晶顯示器):l 液晶顯示器它是
14、通過液晶體在加電時特性改變(排列改變,使它透光與不透光)來達到顯示目的,因此它還需有一背光燈,使LCD顯示變亮現notebook上都采用TFT(薄膜晶體管)LCD.l使用LCD時的注意事項:la.不能有手或其它重物壓LCD,否則會根本性損壞LCD.lb.不能讓LCD靠近熱源.18三三.Notebook Notebook 基本基本I/O I/O 接口介接口介紹紹:l1.PS/2 接口:它是一圓頭6pin 的接口,可用來接鍵盤或鼠標它不支持在windows里的熱插拔.l2.USB接口:它中文意思是 通用串行接口,它支持在windows里的熱插拔.它可用來接所有支持USB接口的設備.(USB鍵盤或鼠
15、標,USB HDD,USB FDD等)lUSB 有分USB1.1和USB2.0,USB2.0的設備能向下兼容USB1.1;19l3.Lan 接口:它是一個直排8 pin接口利用它可連接網絡.它有10M和100M兩種速率.l4.Modem 接口:此接口连接电话线,利用它可以拨号上网以及传真等.在测试时,它会引起的不良是无拨号音.l5.1394接口:它是一个类似USB的接口,它们之间的比较如下表:2021l6.PIO 接口:并行输入/输出接口,它还有包括EPP/ECP(高速增强型/扩展型并行口)这两种模式,利用它可连接打印机或扫描仪等设备.l7.红外线窗口:它是利用红外线作为数据传输的媒体,因此在
16、进行红外线测试(如FIR)时,两窗口必须对准而且中间不能有东西阻挡,否则不能传输,还有它的可靠有效距离是1米内.228.Audio 接口:a.Line-in:由此接口输入一音频到notebook的放大器,可通过notebook 喇叭放出.b.Line-out:(SPDIF 光纤)它是notebook音频信号的输出口,提供两种输出模式,但两者都是当有外接口插入后,内接喇叭会变无声.c.Mic-in:可外接microphone 来进行录音.9.TV-out 接口:使用S-Video 信号线连接到TV上,使TV能显示电脑里的画面;一般提供两种电视制式 PAL/NTSC,如电视与电脑输出的制式不符合时,TV 上的画面会没有彩色.2310.显示器接口:连接外接显示器接口.11.SM/SD card 接口:可移动型的存储卡,它可使用在一些新型的数码产品上,如数码相机,MP3播放器等.12.PCMCIA 插槽:扩展卡插槽,可插网卡与无线网卡等.24四四.M/B M/B 简介简介l1.电池接口:l2.CD-ROM接口:l3.CPU SCOKET:25l4.内存插槽:l5.HDD插座:l6.内接键盘插座:26l7.Modem board 插座:l8.PCMCIA插槽:
