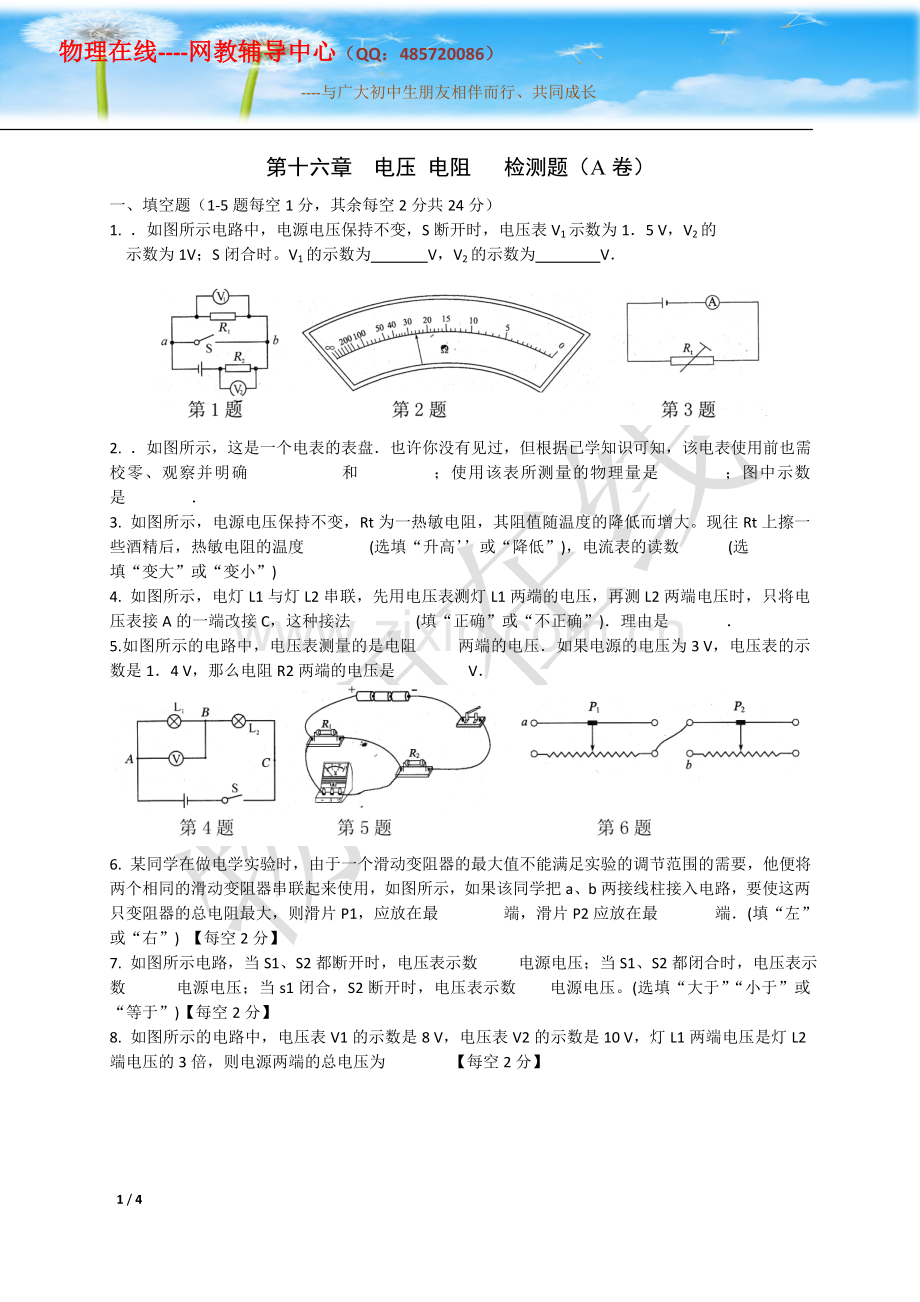

第十六章 电压 电阻 检测题（A卷）
一、填空题（1-5题每空1分，其余每空2分共24分）
1. ．如图所示电路中，电源电压保持不变，S断开时，电压表V1示数为1．5 V，V2的
示数为1V；S闭合时。V1的示数为 V，V2的示数为 V．

2. ．如图所示，这是一个电表的表盘．也许你没有见过，但根据已学知识可知，该电表使用前也需校零、观察并明确 和 ；使用该表所测量的物理量是 ；图中示数是 ．
3. 如图所示，电源电压保持不变，Rt为一热敏电阻，其阻值随温度的降低而增大。现往Rt上擦一些酒精后，热敏电阻的温度 (选填“升高’’或“降低”)，电流表的读数 (选
填“变大”或“变小”)
4. 如图所示，电灯L1与灯L2串联，先用电压表测灯L1两端的电压，再测L2两端电压时，只将电压表接A的一端改接C，这种接法 (填“正确”或“不正确”)．理由是 ．
5.如图所示的电路中，电压表测量的是电阻 两端的电压．如果电源的电压为3 V，电压表的示数是1．4 V，那么电阻R2两端的电压是 V．

6. 某同学在做电学实验时，由于一个滑动变阻器的最大值不能满足实验的调节范围的需要，他便将两个相同的滑动变阻器串联起来使用，如图所示，如果该同学把a、b两接线柱接入电路，要使这两只变阻器的总电阻最大，则滑片P1，应放在最 端，滑片P2应放在最 端．(填“左”或“右”) 【每空2分】
7. 如图所示电路，当S1、S2都断开时，电压表示数 电源电压；当S1、S2都闭合时，电压表示数 电源电压；当s1闭合，S2断开时，电压表示数 电源电压。(选填“大于”“小于”或“等于”)【每空2分】
8. 如图所示的电路中，电压表V1的示数是8 V，电压表V2的示数是10 V，灯L1两端电压是灯L2端电压的3倍，则电源两端的总电压为 【每空2分】

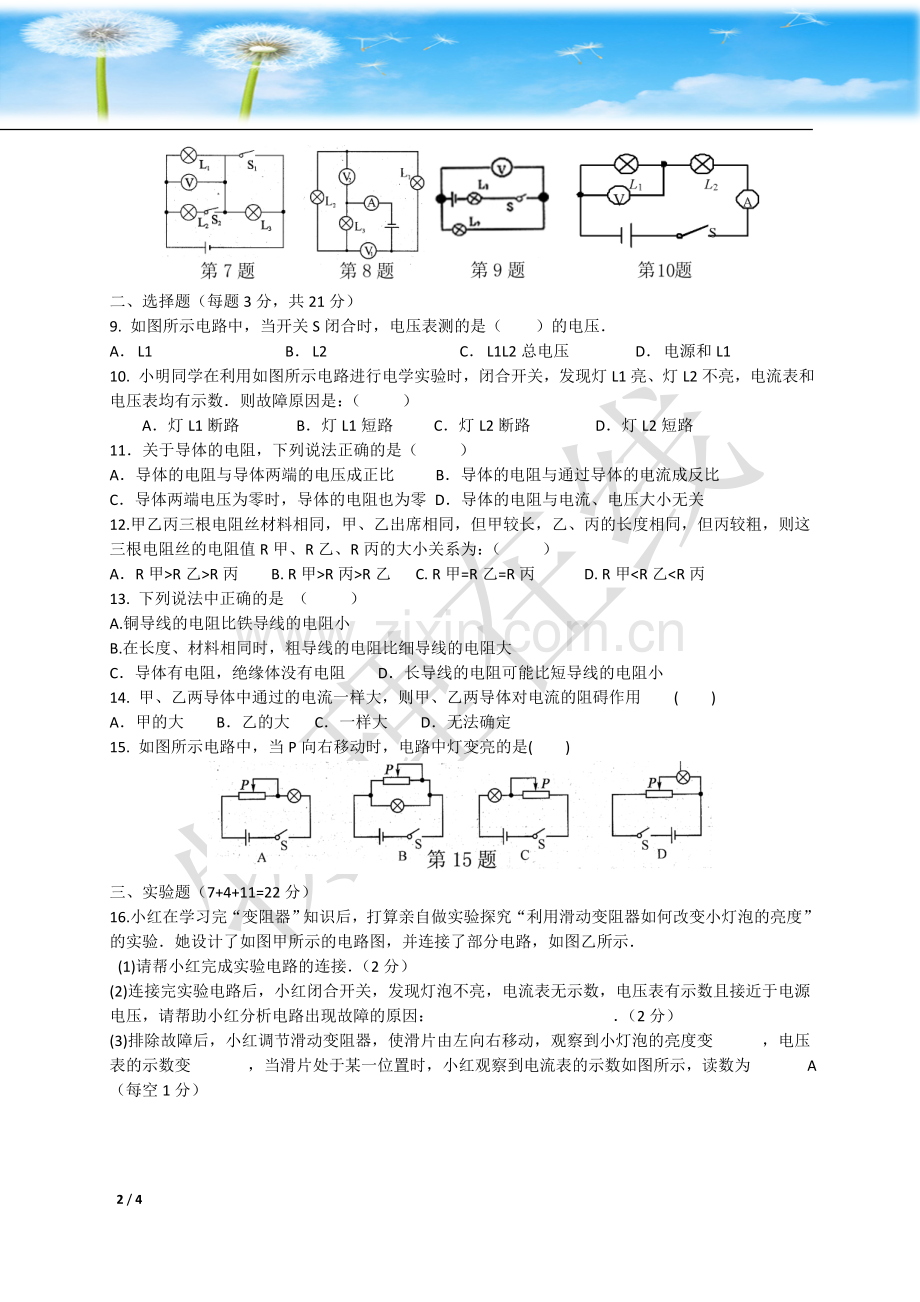

二、选择题（每题3分，共21分）
9. 如图所示电路中，当开关S闭合时，电压表测的是（　　）的电压．
A．
L1
B．
L2　
C．
L1L2总电压
D．
电源和L1
10. 小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：（ ）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
11．关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻与导体两端的电压成正比 B．导体的电阻与通过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零 D．导体的电阻与电流、电压大小无关
12.甲乙丙三根电阻丝材料相同，甲、乙出席相同，但甲较长，乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系为：（ ）
A．R甲>R乙>R丙 B. R甲>R丙>R乙 C. R甲=R乙=R丙 D. R甲<R乙<R丙
13. 下列说法中正确的是 （ ）
A.铜导线的电阻比铁导线的电阻小
B.在长度、材料相同时，粗导线的电阻比细导线的电阻大
C．导体有电阻，绝缘体没有电阻 D．长导线的电阻可能比短导线的电阻小
14. 甲、乙两导体中通过的电流一样大，则甲、乙两导体对电流的阻碍作用 ( )
A．甲的大 B．乙的大 C．一样大 D．无法确定
15. 如图所示电路中，当P向右移动时，电路中灯变亮的是( )

三、实验题（7+4+11=22分）
16.小红在学习完“变阻器”知识后，打算亲自做实验探究“利用滑动变阻器如何改变小灯泡的亮度”的实验．她设计了如图甲所示的电路图，并连接了部分电路，如图乙所示．
(1)请帮小红完成实验电路的连接．（2分）
(2)连接完实验电路后，小红闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因： ．（2分）
(3)排除故障后，小红调节滑动变阻器，使滑片由左向右移动，观察到小灯泡的亮度变 ，电压表的示数变 ，当滑片处于某一位置时，小红观察到电流表的示数如图所示，读数为 A（每空1分）

17.（1）同学在探索究“电流跟电压的关系”时，应保持 不变，他根据收集到的数据画出了如图7—6所示的图象，你对这个图象进行分析后，得出的结论是
       。
18. 某实验小组利用如图甲所示的电路探究电流跟电阻的关系．实验用到三只阻值分别为5Ω、10Ω、20Ω的定值电阻，蓄电池（电压为6V且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干．（1）请将图甲的实物电路连接完整（导线不允许交叉），并在方框内画出对应的电路图；（3分）

（2）实验中将5Ω电阻换成10Ω电阻后，应将滑动变阻器的滑片P向　　端移动（填“A”或“B”），移动滑片的目的是　　．正确操作后，记下电流表的示数，得到电流I随电阻R变化的图象如图乙所示，由图象可得出的结论是　　．（每空2分）
（3）该实验小组同学还想探究电流与电压的关系，实验中应该控制　　不变．
四、计算题：（7分+7分+9分=23分）
19.小星用煤气灶将质量为2㎏，温度为25℃的水加热到100℃。
（1）则水需要吸收多少热量？（3分）
（2）如果煤气完全燃烧放出的热量全部被水吸收，则加热这些水需要多少m3的煤气？（2分）
（3）实际上加热这些水需要的煤气远不止第（2）小题的计算结果，请分析实际燃烧的煤气与理论计算结果不一样的原因写出任意两点。[水的比热容是4.2×103J／(㎏·℃) ,燃气的热值是1.8×107J／m3]（2分）

20. 如图10所示，电源电压为6V。闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：
(1）电压表V2的示数；（3分）
(2 )R1、R2的阻值．（4分）

21. 如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：
（1）电源电压为多少?
（2）R2的阻值为多少?
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?
