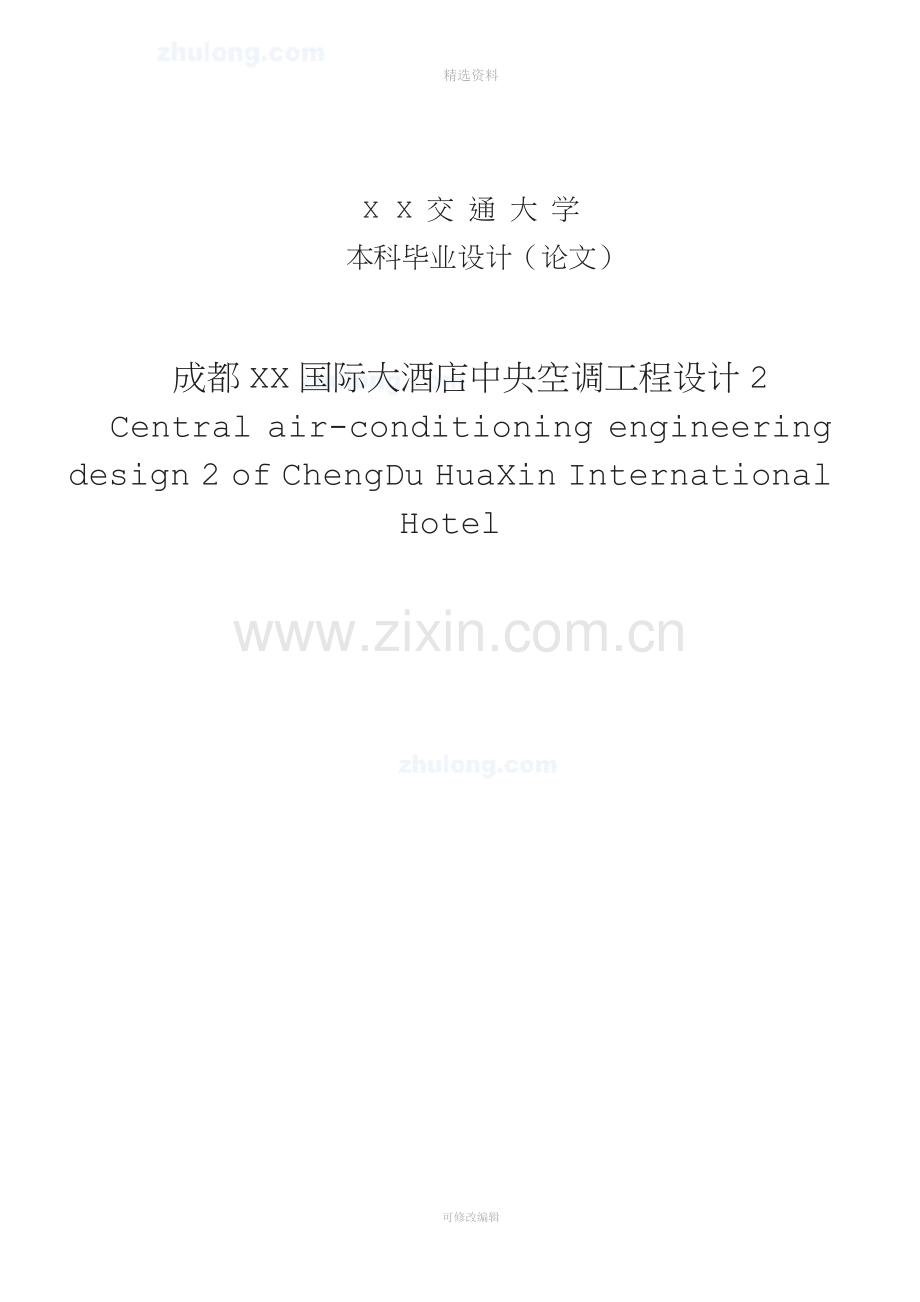

X X 交 通 大 学
本科毕业设计（论文）

成都XX国际大酒店中央空调工程设计2
Central air-conditioning engineering design 2 of ChengDu HuaXin International Hotel

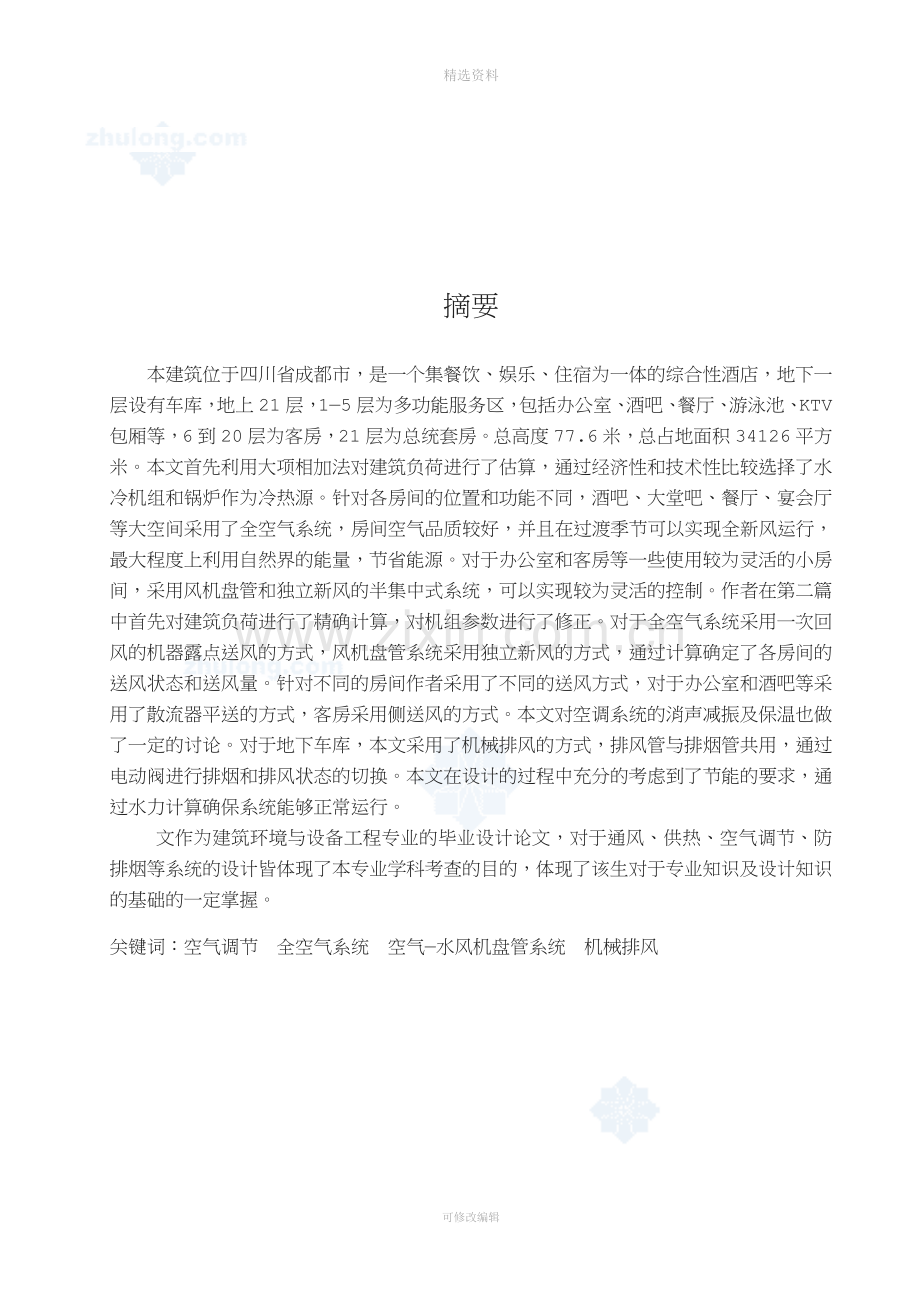

摘要

本建筑位于四川省成都市，是一个集餐饮、娱乐、住宿为一体的综合性酒店，地下一层设有车库，地上21层，1—5层为多功能服务区，包括办公室、酒吧、餐厅、游泳池、KTV包厢等，6到20层为客房，21层为总统套房。总高度77.6米，总占地面积34126平方米。本文首先利用大项相加法对建筑负荷进行了估算，通过经济性和技术性比较选择了水冷机组和锅炉作为冷热源。针对各房间的位置和功能不同，酒吧、大堂吧、餐厅、宴会厅等大空间采用了全空气系统，房间空气品质较好，并且在过渡季节可以实现全新风运行，最大程度上利用自然界的能量，节省能源。对于办公室和客房等一些使用较为灵活的小房间，采用风机盘管和独立新风的半集中式系统，可以实现较为灵活的控制。作者在第二篇中首先对建筑负荷进行了精确计算，对机组参数进行了修正。对于全空气系统采用一次回风的机器露点送风的方式，风机盘管系统采用独立新风的方式，通过计算确定了各房间的送风状态和送风量。针对不同的房间作者采用了不同的送风方式，对于办公室和酒吧等采用了散流器平送的方式，客房采用侧送风的方式。本文对空调系统的消声减振及保温也做了一定的讨论。对于地下车库，本文采用了机械排风的方式，排风管与排烟管共用，通过电动阀进行排烟和排风状态的切换。本文在设计的过程中充分的考虑到了节能的要求，通过水力计算确保系统能够正常运行。
文作为建筑环境与设备工程专业的毕业设计论文，对于通风、供热、空气调节、防排烟等系统的设计皆体现了本专业学科考查的目的，体现了该生对于专业知识及设计知识的基础的一定掌握。

关键词：空气调节 全空气系统 空气—水风机盘管系统 机械排风

Abstract

The building is located in Chengdu, Sichuan Province, is a set including catering, entertainment and accommodation as one integrated hotel 。It contains a layer of underground garage, 21-floor, 1-5-for-service areas, including offices, bars, Restaurants, swimming pools, KTV box, 6-20 for layer rooms, 21 of the Presidential Suite. The Overall height is 77.6 meters, covers an area of 34,126 square meters. This paper first estimates the load , choosing chiller and a water boiler as cold and heat source. For every room of different functions,such as bar, lobby bar, restaurant, banquet hall, and so on covering a large space chooses entire air system.it can get air of better quality and can run in the tansition seasons with all fresh air , which can make best use of natural energy and save energy. For offices and some other small rooms which use more flexibly, chose fan-coil system that can achieve a more flexible control. In the he second parts ,the author first do a accurate calculation of the load and then amend the parameters of the units. For the all air system ，the air is cooled to machine dew point. For fan coil system the fresh air is forced into the room independently after being cooled. Then the author definit the state of the air by caiculateing.For adifferent room from the air supply using different methods, such as offices and bars the use of casual gift-flow-way, the room air supply by the way side. In this paper, air-conditioning systems, vibration and noise reduction insulation also do a certain amount of discussion. The underground garage, the paper used the mechanical ventilation, exhaust pipe and the exhaust pipe shared by electric exhaust valve and exhaust the state switch.
As the built environment and engineering equipment design of the graduation thesis, ventilation, heating, air conditioning, smoke control systems are the design reflects the professional disciplines examine the purpose of the Health and the expertise and knowledge of the design Based on a certain master.

Key words: air-conditioning all air system air -water fan-coil system mechanical ventilation system

目录

第一章 初步方案设计 1
错误！超级链接引用无效。
2. 设计依据 1
错误！超级链接引用无效。
2.2设计规范及标准 1
错误！超级链接引用无效。
4.设计条件 2
错误！超级链接引用无效。
4.2室内设计参数 2
错误！超级链接引用无效。
5.1一层负荷估算 3
错误！超级链接引用无效。
5.3 6—20层客房负荷估算 7
错误！超级链接引用无效。
6.空调方案确定 10
错误！超级链接引用无效。
6.2空调系统的实现方式 11
错误！超级链接引用无效。
6.4水循环系统的确定 17
错误！超级链接引用无效。
7.1车库通风及防火排烟的含义 19
错误！超级链接引用无效。
7.3本建筑车库通风方案的选择 20
错误！超级链接引用无效。
1.精算负荷 21
错误！超级链接引用无效。
1.2相关参数的选取 22
错误！超级链接引用无效。
1.4冷负荷计算结果 25
错误！超级链接引用无效。
1.6房间冬季热负荷计算 32
错误！超级链接引用无效。
错误！超级链接引用无效。
2.2.机组的选择 37
错误！超级链接引用无效。
3.房间的空气处理方案及送风量的确定 38
错误！超级链接引用无效。
3.2夏季空气处理过程计算 42
错误！超级链接引用无效。
4.1一层 60
错误！超级链接引用无效。
4.3 6——20层客房 68
错误！超级链接引用无效。
5.水力计算 70
错误！超级链接引用无效。
5.2水管计算 88
错误！超级链接引用无效。
6.1机械排风量的确定 92
错误！超级链接引用无效。
6.3管路计算 93
错误！超级链接引用无效。
7.设备及零部件的选择 97
错误！超级链接引用无效。
7.2 Y型过滤器的选择 98
错误！超级链接引用无效。
7.4冷却水泵的选择 99
错误！超级链接引用无效。
8.1保温材料的选用 100
错误！超级链接引用无效。
8.3保温材料的经济厚度 100
错误！超级链接引用无效。
9.消声设计 101
错误！超级链接引用无效。
9.2系统减振设计 102
错误！超级链接引用无效。
结论 103
错误！超级链接引用无效。
参考文献 105
错误！超级链接引用无效。

可修改编辑
精选资料
第一章 初步方案设计
1.工程概况
XX国际大酒店位于成都市西北，是一个由酒店、餐饮、会议、商贸、商务等部分组成的五星级酒店，建筑地下一层，地上二十一层，总建筑高度77.5米，总建筑面积34126平方米，其中地上建筑面积29411平方米，地下建筑面积6179平方米，建筑物占地面积3962平方米，该建筑为一类建筑，抗震设防烈度为6度，主楼按一级耐火等级，结构体系为框架筒体。
2. 设计依据
2.1设计任务书
《建筑环境与设备工程》课程毕业设计任务书
2.2设计规范及标准
①《采暖通风与空气调节设计规范》
②《房屋建筑制图统一标准》
③《采暖通风与空气调节制图标准》
④《房屋建筑制图统一标准》（GB/T50001－2001）；
⑤《简明通风设计手册》，中国建筑工业出版社，1997；
⑥《全国民用建筑工程设计技术措施》暖通空调·动力，中国建筑标准设计所，2003；
⑦《工业企业设计卫生标准》（GBZ1－2002）；
⑧《建筑设计防火规范》（GBJ16-87），中国计划出版社；
⑨《公共建筑节能设计标准》（GB500189－2005），中国计划出版社；
3 设计范围
（1）中央空调系统选型，空气处理过程的确定。
（2）吊顶式空气处理器、风机盘管、送风口、回风口的选型，风管布置及水力计算。
（3）冷热源选择、水泵、膨胀水箱的选型及水系统设计。
（4）管路保温和消声减振设计。
4.设计条件
成都位于北纬，东经，平均海拔505.5米，全年室外气候比较湿润，属亚热带季风型气候，由于四周高山环绕，又呈典型的盆地气候。春天来得早，夏天由于盆地原因比较闷热，秋天凉爽宜人，冬天无严寒霜冻。全年平均气温在16℃～18℃。每年7、8两月是雨季，春季和冬季少雨，冬天的气温极少低于5℃。一年四季日照少、多雾少风。
成都气候的一个显著特点是多云雾，日照时间短。民间谚语中的“蜀犬哮日”正是这一气候特征的形象描写。成都气候的另一个显著特点是空气潮湿，因此，夏日虽然气温不高，却显得闷热，冬天气温平均都在5°C以上，但由于阴天多，空气潮，却显得很阴冷。成都市属足水区域，年均水资源总量为３０４.７２亿立方米。境内河网稠密，西南部为岷江水系，东北部为沱江水系，过境水１８４.１７亿立方 米 / 年。全市有大小河流４０余条，水域面积７００多平方公里； 水利电力资源丰富，天然气探明储量１６.７７亿立方米，远景储量４２.２１亿立方米。
4.1室外空气参数
表1.1室外空气参数表
大气压强Pa
冬季室外计算干球温度 ℃
冬96392
夏94792
采暖
空调
最低日平均
通风
2
1
-1.1
6
夏季室外计算干球温度 ℃
通风
空调
空调日平均
计算日温差
29
31.6
28
6.9
夏季空调室外湿球温度 ℃
最热月平均温度
℃
室外相对湿度 %
最冷月平均
最热月平均
最热14时平均
26.7
26.7
80
85
70
4.2室内设计参数
夏季 冬季
温度 ℃ 相对湿度 % 温度 ℃ 相对湿度 %
一层 26 60 20 50
四层 25 50 20 50
6—20层客房 24 55 24 50
21层总统套房 24 55 24 50
5.负荷估算
夏季建筑总负荷=建筑负荷+人体负荷+照明及设备负荷+新风负荷
5.1一层负荷估算
5.1.1夏季负荷估算

表1.2 一层夏季冷负荷估算表
房间类型
设计条件t(℃)

工作时间
面积

建筑负荷
KW
人体负荷
KW
照明及设备负荷KW
新风量
/人
新风负荷
KW
总负荷不含新风KW
合计含新风KW
酒吧

26 60%
9：00—22：00
157
1KW
0.5人/
10.6

15
2.3589
25
21.35
14
36
饼屋
26 60%
9：00—22：00
70
0.8KW
0.5人/
4.7

15
1.05
25
9.52
6.6
16
美容美发
26 60%
9：00—22：00
132
0
0.25人/
4.42

30
4
25
8.84
8.42
17
精品商店

26 60%
9：00—22：00
386
2.7
0.25人/
13

30
12
18
15.44
28
44
西餐厅
26 60%
9：00—22：00
300
2.0
0.5人/
20+7.08=27.08
17
5.1
25
19.5
34
54
总台办公室1
26
60%
9：00—18：00
12
0
0.5人/
0.8
30
0.4
25
0.32
1.2
1.54
总台办公室2
26
60%
9：00—22：00
12
0
0.5人/
0.8
30
0.4
25
0.32
1.2
1.54
前厅经理室
26
60%
9：00—18：00
14
0
1人
0.2
30
0.5
25
0.38
0.7
1.1
财务室
26
60%
9：00—18：00

16
0
0.25人/
0.5KW
30
0.5
25
0.4
1
1.4
商务中心
26
60%
9：00—18：00

13
0
0.25人/
0.4KW
30
0.5
25
0.35
1.3
1.25
旅行社
26
60%
9：00—18：00

35
0.28
3人
0.4
30
1.1
25
0.94
1.8
2.8
票务中心
26
60%
9：00—18：00

30
0.25
2人
0.25
30
0.9
25
0.88
1.4
2.28
保安控制中心
26
60%
24小时
10
0.2
2人
0.25
30
0.3
25
0.27
0.75
1.0
消防控制中心
26
60%
24小时
12
0.25
2人
0.25
30
0.3
25
0.324
0.8
1.2
大堂吧
26
60%
9：00—22：00
355
12.5
0.5人/
23
15
5.32
25
9.58
41
50.58
大堂
26
60%
9：00—22：00
802
按40 W/估算，32KW
人员密度0.1人/
25
28
32
60
合计

2690
负荷指标：64.5 （不含新风） 108.28（含新风）
117
174
292.5

5.1.2冬季热负荷估算
仅计算有外围护结构的房间
表1.3 一层冬季符合估算表（三）
房间类型
设计条件

建筑负荷
KW
新风量
/人
新风负荷
KW

合计（不含含新风）KW
合计（含新风）KW
酒吧
20 50%
2.94
25
12.54
2.94
14
饼屋
20 50%
2.94
25
5.6
2.94
8.5
精品商店
20 50%
9.91
18
22.22
9.91
32
自助餐厅
20 50%
5.61
25
24
5.61
29.5
票务中心
20 50%
0.69
25
0.31
0.69
1
旅行社
20 50%
0.70
25
0.48
0.7
1.18
保安控制中心
20 50%
0.56
25
0.31
0.56
0.86
消防控制中心
20 50%
0.58
25
0.31
0.58
0.89
大堂
20 50%
8.26
25
12.6
8.26
21.6
大堂吧
20 50%
4.0
25
27.6
4.0
31
合计
空调面积 2247
105.97
36.19
142.16
热负荷指标 16（不含新风） 63（含新风）
5.2四层负荷估算
5.2.1夏季

表1.4 四层夏季冷负荷估算表（四）

类型
设计条件
t(℃)

面积

建筑负荷
KW
人体负荷
KW
照明设备负荷
KW
新风量
/人
新风负荷
KW
合计（不含新风）
KW
合计）含新风）
KW
会议室1

25
50%
30
0.3
0.3人/
1.17
45
1.35
30
3.3
2.8
6
会议室2
25
50%
17
——
0.3人/
0.65
45
0.76
30
1.88
1.41
3.3
会议室3
25
50%
71
0.5
0.3人/
2.7
45
3.2
30
7.84
5.4
14
会议室4
25
50%
71
0.55
0.3人/
2.7
45
3.2
30
7.84
6.4
14
会议室5
25
50%
77
0.6
0.3人/
3.1
45
3.5
30
8.52
7.2
16
会议室6
25
50%
77
0.6
0.3人/
5.2
45
3.5
30
8.52
7.2
16
会议室7
25
50%
77
0.6
0.3人/
5.2
45
3.5
30
8.52
7.2
16
会议室8
25
50%
121
0.75
0.3人/
5.1
45
5.45
30
13.36
11
24
宴会厅
25
50%
366
1.26
250人
32+12（菜品）=44
50
19
30
73
64
137
宴会准备厅
25
50%
144
1.6
0.25人/
9.6
40
4.32
30
14.4
16
30.4
桑拿休息室
25
50%
300
1.24
0.25人/
11
40
12
30
28
25
53
合计
空调面积1342
170.61
155.19
326
负荷指标：115.6 （不含新风） 243（含新风）
5.2.2四层冬季负荷估算
表1.5 四层冬季负荷估算表（五）
房间类型
设计条件

建筑负荷
KW
新风量
/人
新风负荷
KW

合计（不含含新风）KW
合计（含新风）KW
会议室1
20 50%
0.7
20
1.91
0.7
2.61
会议室3
20 50%
0.71
20
4.6
0.71
5.31
会议室4
20 50%
0.71
20
4.6
0.71
5.31
会议室5
20 50%
1.6
20
4.99
1.6
6.6
会议室6
20 50%
1.6
20
4.99
1.6
6.6
会议室7
20 50%
1.6
20
4.99
1.6
6.6
会议室8
20 50%
1.85
20
7.74
1.85
9.6
宴会厅
20 50%
3.42
20
23.41
3.42
27
宴会准备厅
20 50%
4.38
20
9.21
4.38
13.6
桑拿休息室
20 50%
2.31
20
21.36
2.31
23.6
合计
空调面积1325
87.8
18.88
106
热负荷指标 14.25（不含新风） 80（含新风）

5.3 6—20层客房负荷估算
5.3.1.夏季负荷估算表
表1.6 6—20层夏季负荷估算表（六）
房间类型
设计条件t(℃)

面积

建筑负荷
KW
人体负荷
KW
照明及设备负荷KW
新风量
/人
新风负荷
KW
总负荷不含新风KW
合计含新风KW
客房1
24 55%
（一级标准）
29
0.22
2人
0.25

20
0.58
50
0.8
1.05
1.85
客房2
24 55%
32.6
0.22
2人
0.25
20
0.64
50
0.8
1.12
1.92
客房3
24 55%
32.6
0.22
2人
0.25
20
0.64
50
0.8
1.12
1.92
客房4
24 55%
34.2
0.3
2人
0.25

20
0.68
50
0.8
0.98
1.8
客房5
24 55%
28.4
0.2
2人
0.25

20
0.56
50
0.8
1.0
1.8
客房6
24
55%
28.4
0.2
2人
0.25

20
0.56
50
0.8
1.0
1.8
客房7
24
55%
28.4
0.2
2人
0.25

20
0.56
50
0.8
1.0
1.8
客房8
24
55%
28.4
0.2
2人
0.25

20
0.56
50
0.8
1.0
1.8
客房9
24
55%
27.26
0.21
2人
0.25

20
0.54
50
0.8
1.0
1.8
客房10
24
55%
30.48
0.21
2人
0.25

20
0.6
50
0.8
1.06
1.86
客房11
24
55%
30.48
0.21
2人
0.25

20
0.6
50
0.8
1.06
1.86
客房12
24
55%
27.37
0.31
2人
0.25
20
0.54
50
0.8
1.11
1.91
客房13
24
55%
26.8
0.2
2人
0.25
20
0.52
50
0.8
1.0
1.8
客房14
24
55%
26.8
0.2
2人
0.25
20
0.52
50
0.8
1.0
1.8
客房15
24
55%
26.8
0.2
2人
0.25

20
0.52
50
0.8
1.0
1.8
客房16
24
55%
26.33
0.2
2人
0.25

20
0.52

50
0.8
1.0
1.8
合计

464.32

12.8
16.5
29.32
负荷指标35.5 （不含新风） 64（含新风）
5.3.2冬季热负荷估算
表1.7 6——20层冬季热负荷估算表（七）
房间类型
设计条件

建筑负荷
KW
新风量
/人
新风负荷
KW

合计（不含含新风）KW
合计（含新风）KW
房间1
24 50%
0.73
50
0.77
0.73
1.35
房间2
24 50%
0.73
50
0.77
0.73
1.35
房间3
24 50%
0.73
50
0.77
0.73
1.35
房间4
24 50%
1.0
50
0.77
1
1.62
房间5
24 50%
0.67
50
0.77
0.67
1.29
房间6
24 50%
0.67
50
0.77
0.67
1.29
房间7
24 50%
0.67
50
0.77
0.67
1.29
房间8
24 50%
0.67
50
0.77
0.67
1.29
房间9
24 50%
0.73
50
0.77
0.73
1.35
房间10
24 50%
0.73
50
0.77
0.73
1.35
房间11
24 50%
0.73
50
0.77
0.73
1.35
房间12
24 50%
0.67
50
0.77
0.67
1.29
房间13
24 50%
0.67
50
0.77
0.67
1.29
房间14
24 50%
0.67
50
0.77
0.67
1.29
房间15
24 50%
0.67
50
0.77
0.67
1.29
房间16
24 50%
0.67
50
0.77
0.67
1.29
合计
空调面积464.32
12.32
11.41
23.8
热负荷指标 24.6（不含新风） 51（含新风）
5.4 21层总统套房负荷估算
5.4.1夏季冷负荷估算
表1.8 夏季冷负荷估算
房间类型
设计条件t(℃)

面积

建筑负荷
KW
人体负荷
KW
照明及设备负荷KW
新风量
/人
新风负荷
KW
总负荷不含新风KW
合计含新风KW
套房1
24
55%
135
4
0.25
40
5.4
50
0.9
9.7
10.5
套房2
24
55%
100
3.2
0.25
40
4
50
0.9
7.45
8.4
套房3
24
55%
135
3.5
0.25
40
5.4
50
0.9
9
10
套房4
24
55%
100
3
0.25
40
4
50
0.9
7.2
8.3
合计

470
13.7
1
18.8

3.6
33.35
37
指标
71（不含新风） 79（含新风）
5.4.2冬季热负估算
表1.9 冬季热负荷估算
房间类型
设计条件

建筑负荷
KW
新风量
/人
新风负荷
KW

合计（不含含新风）KW
合计（含新风）KW
套房1
24 50%
5.5
50
0.8
5.5
6.4
套房2
24 50%
4.3
50
0.8
4.3
5.1
套房3
24 50%
5.2
50
0.8
5.2
6.0
套房4
24 50%
4.5
50
0.8
4.5
5.3
合计

19.5

3.2
19.5
22.8
指标
41（不含新风） 49（含新风）
6.空调方案确定
6.1空气调节系统的分类
（1）按空气处理设备的集中程度分为：
①集中式系统：空气集中于机房内进行处理，而房间内只有空气分配装置。需要占用一定的建筑面积，控制管理比较方便，效率高。
②半集中式系统：对室内空气处理的设备分散在各个被调节和控制的房间内，而又集中部分处理设备。占用机房少，可以满足各个房间各自的温湿度控制要求，效率较高，但管理维修不方便，且有可能有噪声影响。
③分散式系统：对室内进行热湿处理的设备全部分散在各房间内。不需要机房，不需要对空气进行分配的风道，维修管理不便，效率低。
在此不考虑集分散式空调系统
（2）按承担室内负荷所用的介质分为：
①全空气系统：房间内的热湿负荷全部由经过处理的空气来承担，适用于面积较大人员较多的场所，新风调节方便，过渡季节可实现全新风运行，节约能源，占地面积大，风管占用较大空间，初投资和运行费用较高。
②全水系统：室内的 热湿负荷全部靠水来承担，没有送风道，节省建筑空间，但室内空气品质不好。
③空气水系统：房间内的热湿负荷由经过处理的空气和水来共同承担。
6.2空调系统的实现方式
该酒店为一五星级综合饭店。内部设施齐全，功能复杂，且各房间的工作时间不尽相同，一层包括酒吧、饼屋、精品商店、西餐厅、旅行社、票务中心、保安控制中心、消防控制中心、大堂吧、大堂（有外围护结构），美容美发、饼屋、总台办公室、前厅经理室、财务室、商务中心（无外围护结构），存在同一时间部分房间需要制冷而部分房间需要制热的情况，因此不能采用集中式的全空气系统，酒吧、精品商店面积较大，因此考虑采用集中式全空气系统，新风和回风通过设在房间的吊顶组合式空调器集中处理后通过风道送入房间内，在空调器新风入口和回风入口处风别设电动调节阀，以便在过渡季节能够实现全新风运行，最大程度的利用自然界的能量，节约能源。对于总台办公室、美容美发室、商务中心、旅行社、票务中心、财务室、前厅经理室以及消防和保安控制室面积较小且人员活动较灵活，负荷不大，考虑采用风机盘管+独立新风系统实现，虽然设备相对比较分散，维护管理不变，但随着各厂家生产技术的提高，风机盘管的质量也在不断提高，这一问题将会在一定程度上得到解决，而风机盘管空调器使用灵活，各房间能够实现单独调节，卧式风机盘管可以吊顶安装，有效节省建筑空间。大堂面积较大，空间较高，人员停留时间相对较短，不便在高处布置风管，考虑采用吊顶空调器侧送风。餐厅面积较大，人员数量变化较大，用餐时间负荷达到最大值，非用餐时间人员很少，冷负荷和湿负荷都很大，且要保证室内空气不与其它房间掺混，考虑单独设空调系统，采用全空气低速系统，空气由设在餐厅附近机房的组合式空调器集中处理。大堂吧面积较大，仍考虑采用全空气系统。四层为会议室和宴会厅，会议室负荷不大，同时使用的概率很小，集中的全空气系统不易控制，因此考虑分区设空调系统。对于会议室1—8采用风机盘管+独立新风系统，对风机盘管采取消声措施。宴会厅和自助餐厅相似，仍考虑采用全空气系统，新风和回风在机房内通过组合式空调器集中处理，然后通过风道送入房间内，同样可以实现过渡季节的全新风运行，节约能量，空气品质较好。宴会准备厅和桑拿VIP休息室大空间考虑采用吊顶空调器实现。6——20层客房采用目前较为常用的风机盘管系统。21层为总统套房，要求相对较高，面积相对较大，考虑采用吊顶空调器的全空气系统，可以得到良好的空气品质。具体实现方式如下
6.2.1一层
表1.10 各房间空调实现具体方式表（九）
房间类型
空调方式
新风方式
大堂
吊顶空调器全空气系统
外部引入
大堂吧
组合式空调器B全空气系统
新风机房供给
票务中心 旅行社 商务中心
风机盘管+独立新风
新风机房供给
自助餐厅
组合式空调器A全空气系统
新风机房供给
财务室 前厅经理室 总台办公室 消防控制中心 保安控制中心 饼屋 美容美发
风机盘管+独立新风
机房供给
酒吧 精品商店
全空气系统
外部引入
新风机房同时为走廊送风 冬季需要制冷的房间则将新风预热后直接送入制冷
6.2.2四层
表1.11各房间空调实现具体方式表（十一）
房间类型
空调方式
新风方式
会议室1 2 3 4 5 6 7 8
风机盘管+独立新风
机房1
宴会厅
组合式空调器全空气系统
机房2
宴会准备厅
吊顶组合空调器全空气系统
外部引入
桑拿VIP休息
吊顶空调器全空气系统
外部引入
6.2.3 6——20层客房及总统套房
采用风机盘管+独立新风系统，新风于新风机房内集中处理。21层总统套房 ：全空气系统
6.3空调冷热源的选择
6.3.1各层负荷汇总表
表1.12 各层负荷汇总表
房间类型
夏季冷负荷（KW）
冬季热负荷（KW）
一层
292.5
142
二层
240
81.8
三层
254
100.6
四层
326
106
五层
52.5
34.1
6——20层
439.8
357
21层总统套房
37
22.8
合计
1641.8
844.3
考虑同时使用系数0.8，10%的安全余量，取总负荷1641X0.8X1.1=1440KW，热负荷750KW
6.3.2冷热源形式选择
常用的冷源有水冷机组（需设冷却塔）和风冷机组，溴化锂直燃式机组可以同时实现供冷和供热，常用的热源包括燃煤锅炉、燃油（气）锅炉和电锅炉，成都电力资源和天然气都比较丰富，因此考虑以下两个方案
方案1 选用2台水冷螺杆式冷水机组，设计工况产冷量分别为720KW和720KW，合计1440KW，夏季供空调系统冷量；选用一台燃油热水锅炉，设计工况产热量750KW，出水温度95℃，夏季供卫生热水系统热量，冬季供空调系统热量
方案2 选用一台直燃型溴化锂吸收式冷热水机组，设计工况产冷量1440KW，产热量750KW，夏季供空调系统冷量，冬季供空调系统热量；
以约克和远大两品牌产品为例
（1） 技术指标分析
表1.13 技术分析
NO
项目
直燃机
螺杆机
1
功能
能提供制冷、制热、卫生热水
只能制冷，制热、卫生热水需另配锅炉
2
工作原理
水在6mmHg条件下，沸点为4℃，而LiB
