林肯电梯故障描述及解决办法.doc

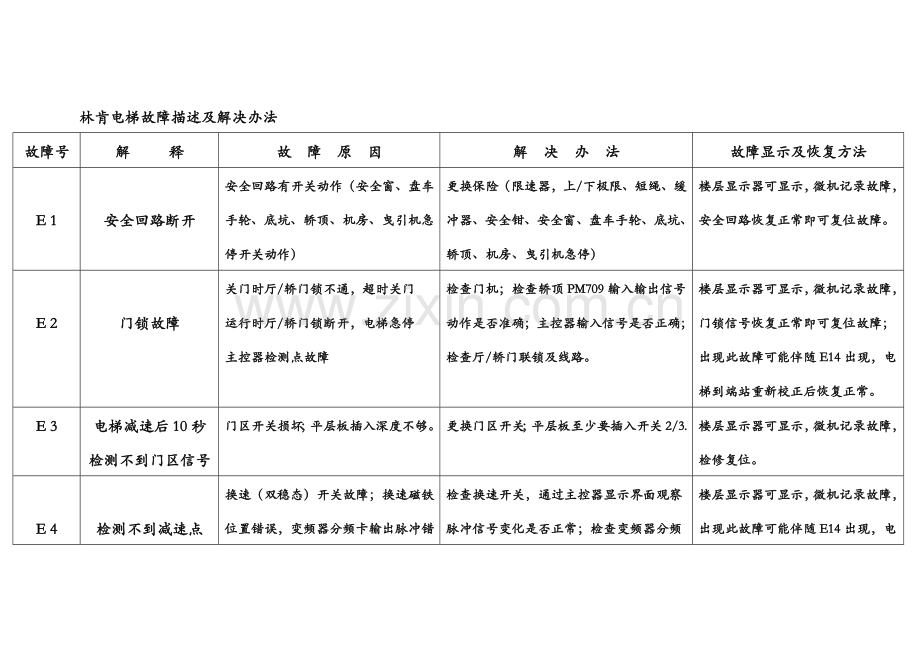

林肯电梯故障描述及解决办法
故障号
解 释
故 障 原 因
解 决 办 法
故障显示及恢复方法

E 1

安全回路断开
安全回路有开关动作（安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作）
更换保险（限速器，上/下极限、短绳、缓冲器、安全钳、安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停）
楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

E 2

门锁故障
关门时厅/轿门锁不通，超时关门
运行时厅/轿门锁断开，电梯急停
主控器检测点故障
检查门机；检查轿顶PM709输入输出信号动作是否准确；主控器输入信号是否正确；检查厅/轿门联锁及线路。
楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障；出现此故障可能伴随E14出现，电梯到端站重新校正后恢复正常。
E 3
电梯减速后10秒检测不到门区信号
门区开关损坏；平层板插入深度不够。
更换门区开关；平层板至少要插入开关2/3.
楼层显示器可显示，微机记录故障，检修复位。

E 4

检测不到减速点
换速（双稳态）开关故障；换速磁铁位置错误，变频器分频卡输出脉冲错误或有干扰；参数time/floor protect错误
检查换速开关，通过主控器显示界面观察脉冲信号变化是否正常；检查变频器分频模块，调整加大time/floor protect参数（默认13S）
楼层显示器可显示，微机记录故障，出现此故障可能伴随E14出现，电梯到端站重新校正后恢复正常。

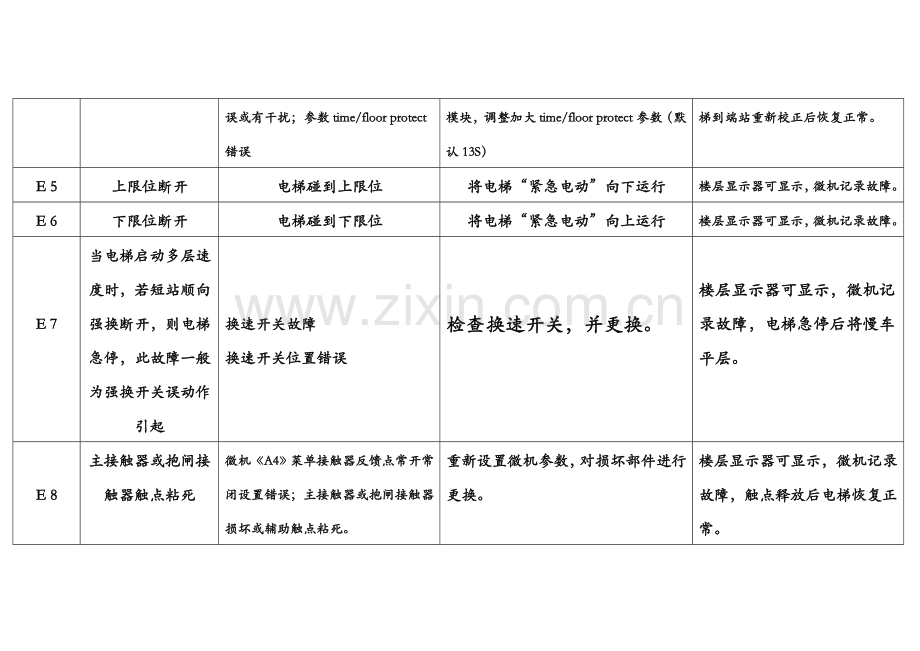

E 5
上限位断开
电梯碰到上限位
将电梯“紧急电动”向下运行
楼层显示器可显示，微机记录故障。
E 6
下限位断开
电梯碰到下限位
将电梯“紧急电动”向上运行
楼层显示器可显示，微机记录故障。

E 7
当电梯启动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起

换速开关故障
换速开关位置错误

检查换速开关，并更换。

楼层显示器可显示，微机记录故障，电梯急停后将慢车平层。

E 8
主接触器或抱闸接触器触点粘死
微机《A4》菜单接触器反馈点常开常闭设置错误；主接触器或抱闸接触器损坏或辅助触点粘死。
重新设置微机参数，对损坏部件进行更换。
楼层显示器可显示，微机记录故障，触点释放后电梯恢复正常。
E 9
编码器输入A、B反向
A、B相接线反；插头断线，缺相；分频卡故障
调换A、B；检查插头接线；检查分频卡，请与厂家联系。
楼层显示器可显示，微机记录故障，电梯平层开门后恢复正常。

E10
抱闸反馈故障（主机）电梯运行时，抱闸没打开，电梯就近平层。
抱闸检测开关损坏；检查路线是否正常；参数设置错误（无此功能而参数被设置）

更换损坏元件；重新设置主控器参数
楼层显示器可显示，微机记录故障，打检修或断电后恢复。

E11
运行超时，电梯运行超过“TIME 2”菜单限制，或平层感应器信号不变化。
调整楼层保护时间time/floor protect或time 2楼层保护时间或time/speed stop时间设置过长；找不到门区或门区信号丢失；平层板插入门区开关不够深，开关不能可靠动作；减速点动作不正常。
调整楼层保护时间time/floor protect；调整time/speed stop时间（默认0.9S）；检查门区开关及线路；检查平层板插入门区开关深度否足够；检查换速信号及开关是否正常

楼层显示器可显示，微机记录故障，打检修或断电后恢复。
E12
变频器故障，变频器监控点断开，电梯急停
变频器有故障报警，参见变频故障说明；变频器损坏或参数错误。
将变频器故障复位；更换继电器；请与厂家联系。
楼层显示器可显示，微机记录故障，变频器监控点接通后恢复。

E13
开门超过3秒，门锁不断开，电梯不启动。
门机没电或手动；门机接线错误；开/关门控制继电器有故障，检查PM709门机控制信号
打开门及电源并设立自动状态；检查门机接线；检查继电器（PM709）
楼层显示器可显示，微机记录故障，门锁断开或打检修后恢复。

E14

计数有误，电梯所处楼层与计数脉冲误差超过短站换速距离
A.计数有误，可能受到干扰，电梯没能正常停靠在平层位置，有时E2,E4,E9等故障均可引起此故障；B.门区感应器受到干扰（一般为光电开关）；C.轿厢打滑，当E14故障出现时同时会出现E20,E15,E22故障，此为计数有误引起，处理好计数误差方能解决其故障
A.检查变频器接地，检查微机脉冲接线是否正常，屏蔽线应单端接正在变频器接地端；B.检查变频器PG卡输出是否正常；C.在门区感应器加滤波；D.处理轿厢打滑；
若还不能解决问题，重新自学习。

楼层显示器不显示，微机记录故障，电梯平层后将以单层速度回归下短站。

E15
脉冲计数楼层与感应器计数不一致
门区开关故障或安装不到位；门区开关接线错误；脉冲信号不正常，检测是否有E9,E14出现
检查门区开关，如损坏进行更换；检查接线；检查脉冲数，参考相关故障代码
楼层显示器不显示，微机记录故障，不作停机处理

E16
在E22故障下，电梯在限位但端站信号不正确，要求限位信号断开时，短站换速开关要断开。

短站换速开关损坏或安装不到位

更换开关；检查安装相对尺寸是否正确

E17
暂 不 用

E18
输出方向信号4秒后检测不到变频器运行中信号
变频器参数设置错误；接线或端子松动；电梯运行过程中有主接触器抖动断开
检查变频器及参数；检查接线及端子；观察电梯运行过程中有主接触器抖动断开，如有检查安全回路或门锁是否有瞬间断开状况。

E19
暂 不 用

E20
楼层记录以强换开关不一致，电梯不在端站而开关断开
换速开关损坏；换速开关安装位置不正确；门区开关有误动作发生；计数有误差
检查换速开关、仿照E14故障检查计数误差原因
楼层显示器不显示，微机记录故障

E21
设置机械抱闸反馈点粘连检测时，若机械抱闸反馈点粘连时报此故障

检查开关、

微机记录故障，反馈点不粘连时故障恢复，
E22
楼层记录以强换开关不一致，电梯在端站而强换不断开

换速开关损坏；计数有误差；
更换开关；检查接线；检查换速开关、仿照E14故障检查计数误差原因
楼层显示器不显示，微机记录故障
E23
按钮卡死故障，卡住超过30秒
外呼按钮卡死
检查外呼按钮，如有损坏进行更换
楼层显示器不显示，微机记录故障

E24
当门锁接通3秒，关门限位开关还没有断开，则微机将记录故障E24，外呼和内呼同时显示该故障，并反向开门，若没有2号门机，则2号门机关门限位输入点必须处于到位状态。

门机关门双稳态开关损坏；门机关门限位开关调整不到位；变频门机参数设置错误。

检查开关，如有损坏进行更换；调整开关位置；检查变频门机参数。

楼层显示器可显示，微机记录故障，当打检修或门锁断开超过2秒或关门限位断开后都可复位此故障。
E25
有提前开门功能时，检测不到“安全门区”输入点

接线松动或错误；安全模块损坏

检查接线；检查安全模块。
楼层显示器可显示，微机记录故障，信号恢复后即可复位此故障。
E26
暂 不 用

E27
有提前开门功能时，检测不到“安全触点”输入点
接线松动或错误；安全模块故障；门区信号故障。
检查接线；检查门区开关动作是否准确，安装是否到位；检查安全模块工作是否正常。
楼层显示器可显示，微机记录故障，信号恢复后即可复位此故障。

E28
有提前开门功能时，检测不到变频器低速点输入

变频器参数错误或元件损坏

检查变频器参数及速度监控信号
楼层显示器可显示，微机记录故障，信号恢复后即可复位此故障。
E29
暂 不 用

E30

在俄罗斯模块下安全窗被打开，电梯不能走车，安全窗关闭后需要检修复位

安全窗开关损坏或接线问题；人为操作后忘记复位。

检查接线或更换开关；检修复位。

楼层显示器可显示，微机记录故障，只有打检修后方可复位此故障。
E31
平层开关信号粘连故障，给出运行信号3秒钟平层信号无动作
平层板插入平层开关深度不够，导致开关动作不准确；平层开关损坏；接线错误，有短路现象。
平层板至少插入开关2/3，请阅读“电器安装手册”；更换开关；检查线路。
楼层显示器可显示，微机记录故障，只有打检修后方可复位此故障。
E32
电动机过热，电梯保持开门
电机过热；检测开关或线路问题。
出现此故障请与厂家联系
楼层显示器不显示，微机记录故障，电机冷却后恢复正常。
E33
暂 不 用
