项目名称二极管的识别与检测学习教案.ppt

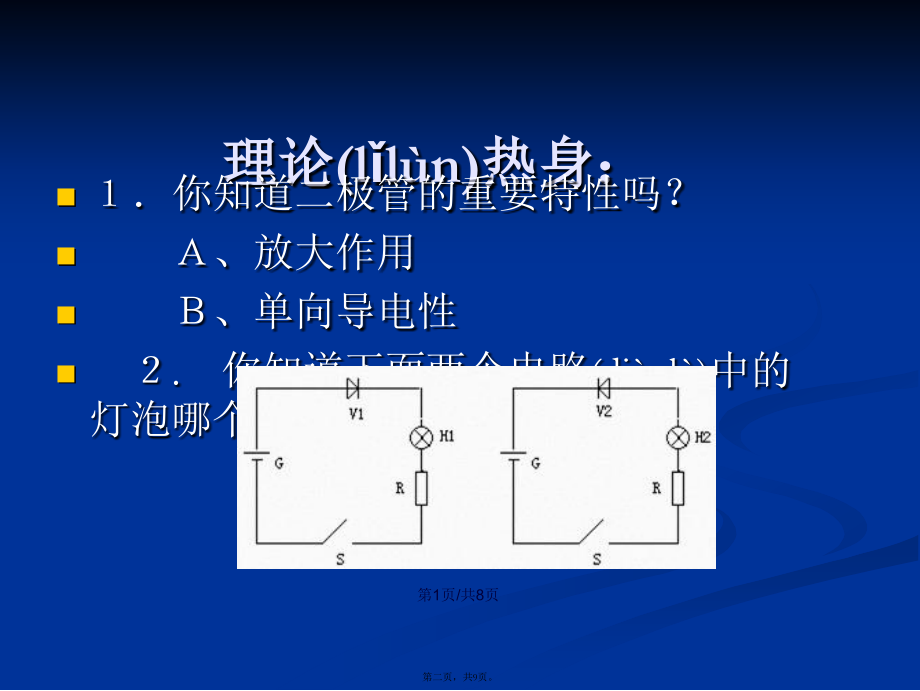

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,单击此处编辑母版标题样式,会计学,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,会计学,1,项目名称二极管的识别(shbi)与检测,第一页，共9页。,理论(lln)热身：,你知道二极管的重要特性吗？,、放大作用,、单向导电性,.你知道下面两个电路(dinl)中的灯泡哪个能发光吗？,第1页/共8页,第二页，共9页。,任务(rn wu)一：,你认识(rn shi)你手中的二极管吗？,请将它们按分类填表。,类 别,标签号,任务完成质量,（教师测评）,整流二极管,稳压二极管,发光二极管,第2页/共8页,第三页，共9页。,任务(rn wu)二：,你能判断(pndun)你手中的二极管好坏及极性吗？,第3页/共8页,第四页，共9页。,好坏判别(pnbi),现 象,结 论,两次电阻值相差很大,二极管是好的,两次测量的电阻值都小,二极管内部短路,两次电阻值都是无穷大,二极管内部击穿。,第4页/共8页,第五页，共9页。,极性判别(pnbi),1,、万用表测试法,第5页/共8页,第六页，共9页。,2、目测(m c)法,二极管有正、负两个电极。印有色环的一端是负极。,对于发光二极管，长引脚是负极。观察内部，可以看到器件内有两个“旗子”，高的或长的那面对应的那端是负极。,第6页/共8页,第七页，共9页。,第7页/共8页,第八页，共9页。,内容(nirng)总结,会计学。你认识(rn shi)你手中的二极管吗。类 别。标签号。你能判断你手中的二极管好坏及极性吗。结 论。对于发光二极管，长引脚是负极。第7页/共8页,第九页，共9页。,
