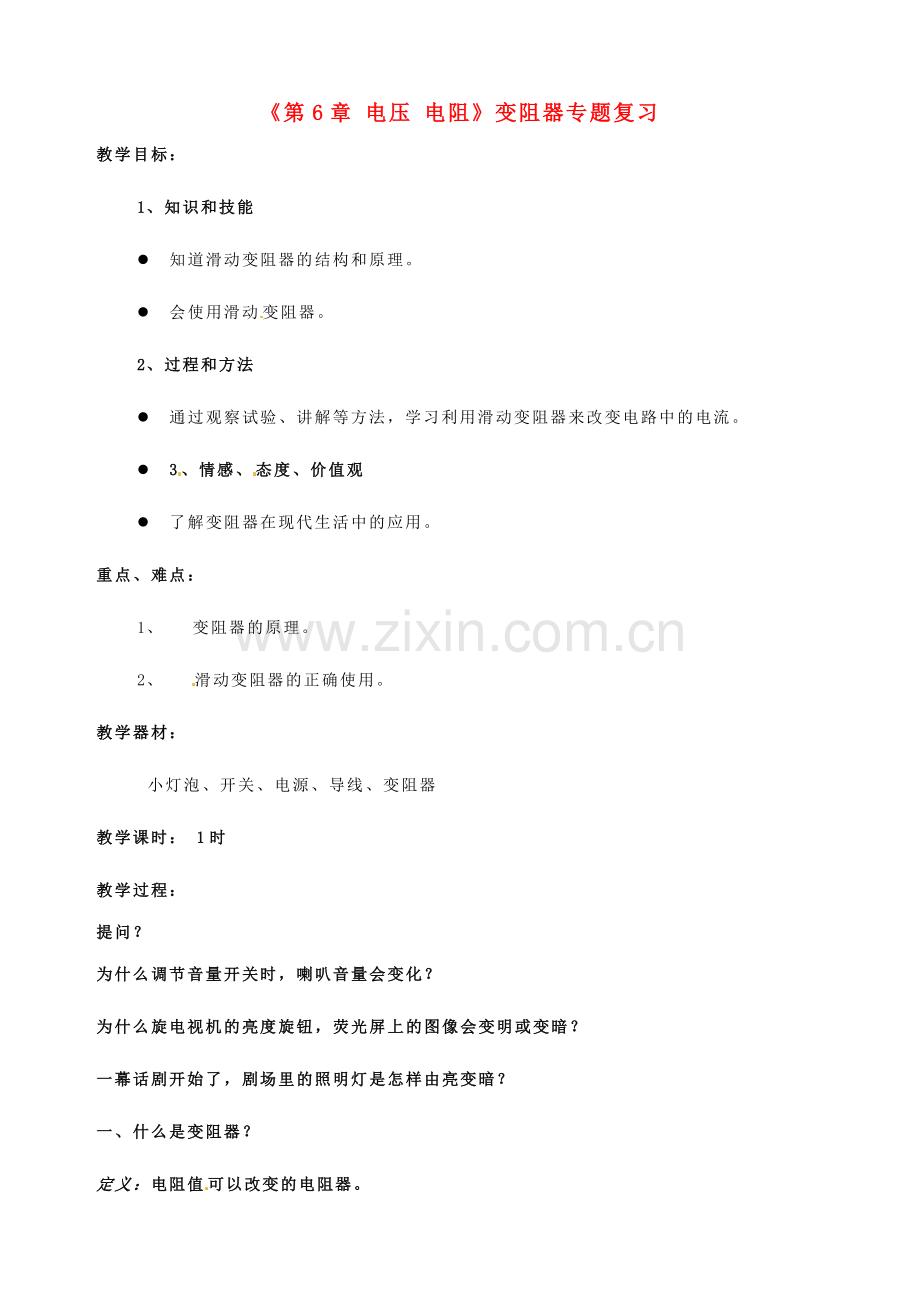

《第6章 电压 电阻》变阻器专题复习
教学目标：
1、知识和技能
l 知道滑动变阻器的结构和原理。
l 会使用滑动变阻器。
2、过程和方法
l 通过观察试验、讲解等方法，学习利用滑动变阻器来改变电路中的电流。
l 3、情感、态度、价值观
l 了解变阻器在现代生活中的应用。
重点、难点：
1、 变阻器的原理。
2、 滑动变阻器的正确使用。
教学器材：
小灯泡、开关、电源、导线、变阻器
教学课时： 1时
教学过程：
提问？

为什么调节音量开关时，喇叭音量会变化？
为什么旋电视机的亮度旋钮，荧光屏上的图像会变明或变暗？
一幕话剧开始了，剧场里的照明灯是怎样由亮变暗？
一、什么是变阻器？
定义：电阻值可以改变的电阻器。
原理：变阻器是通过改变接入电路中电阻线的长度来改变电阻的器件。
二、变阻器的种类

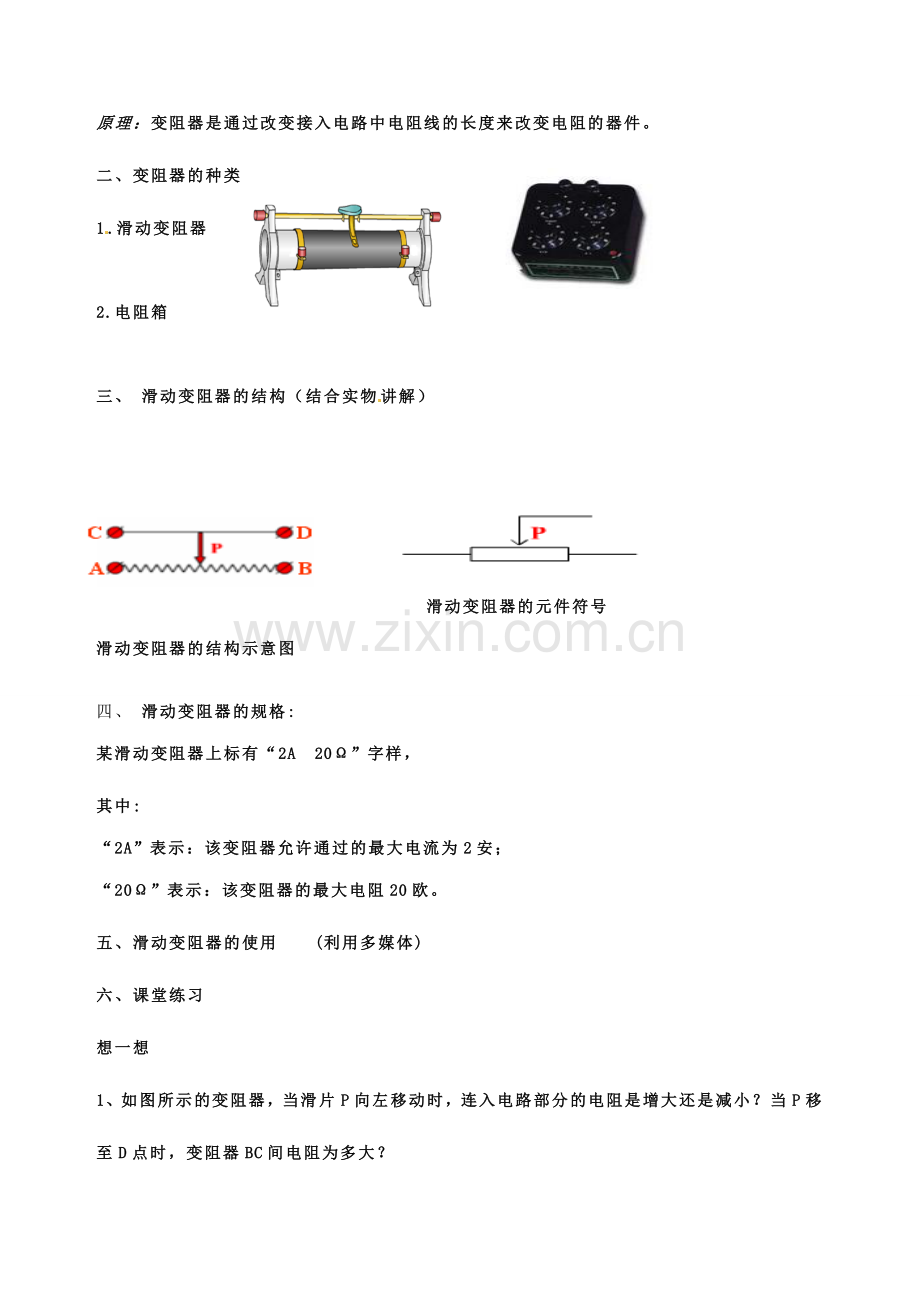

1.滑动变阻器

2.电阻箱

三、 滑动变阻器的结构（结合实物讲解）

滑动变阻器的元件符号
滑动变阻器的结构示意图

四、

滑动变阻器的规格:

某滑动变阻器上标有“2A 20Ω”字样，
其中:
“2A”表示：该变阻器允许通过的最大电流为2安；

“20Ω”表示：该变阻器的最大电阻20欧。
五、滑动变阻器的使用 (利用多媒体)

六、课堂练习
想一想
1、如图所示的变阻器，当滑片P向左移动时，连入电路部分的电阻是增大还是减小？当P移至D点时，变阻器BC间电阻为多大？

想一想
2、如图所示是旋盘式电阻箱. 读数时将每个旋钮所指示的示数（图中的小三角），乘以它的倍数，然后加在一起就是电阻值。

3.滑动变阻器的作用：_____________________
4. 滑动变阻器的连接方法：_______________

5.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。
6.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ C ）
（A） C和D （B）B和D （C）A和C （D）B和A
7.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ D ）
（A）甲和乙 （B）丙和丁
（C）甲和丙 （D）甲和丁
S
8.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。
A
B
C
D

P
L
0.6
A
3
－

（B）
