江苏省仪征市九年级物理《第十三章 电路初探》教案.doc

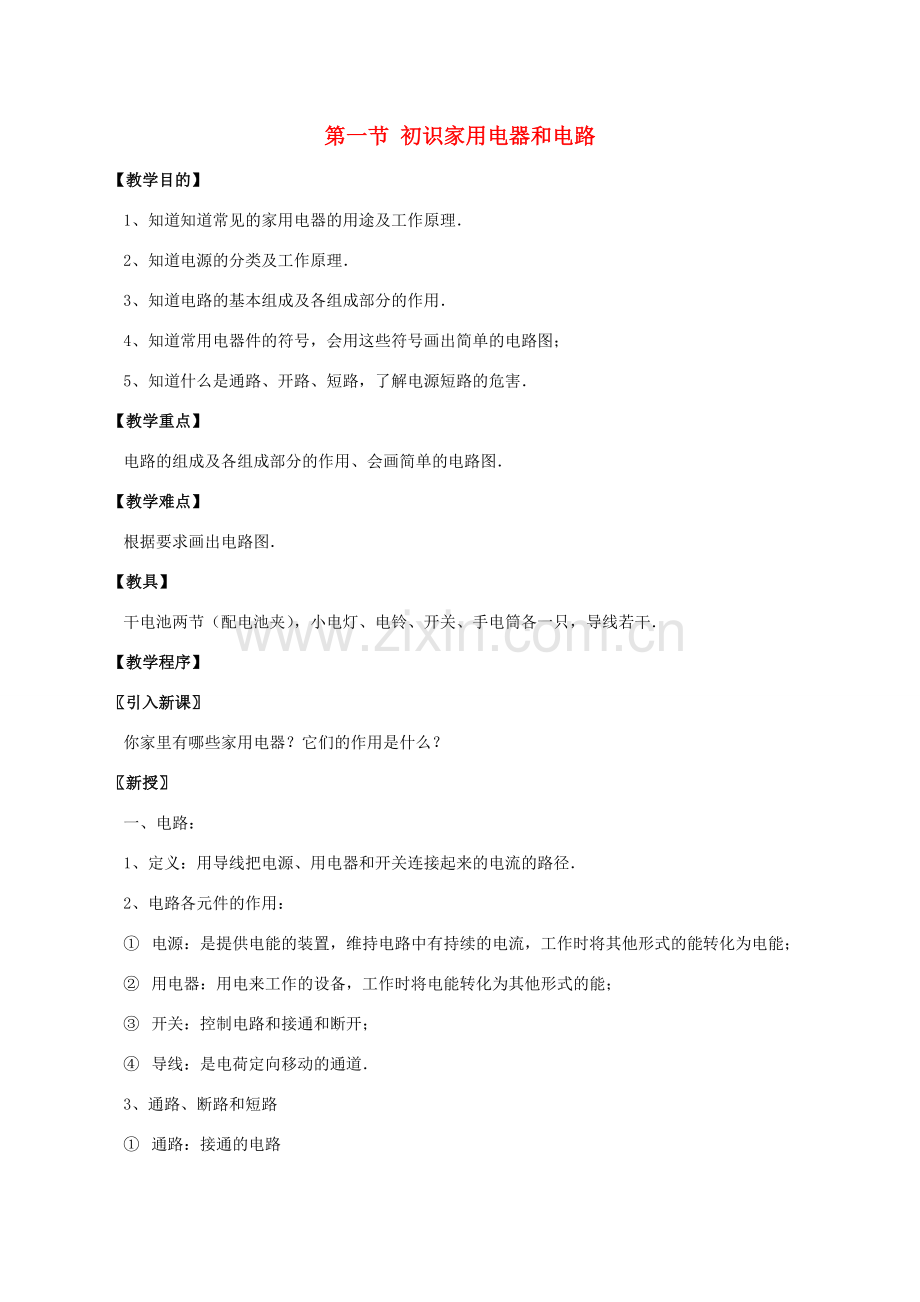

第一节 初识家用电器和电路
【教学目的】
1、知道知道常见的家用电器的用途及工作原理．
2、知道电源的分类及工作原理．
3、知道电路的基本组成及各组成部分的作用．
4、知道常用电器件的符号，会用这些符号画出简单的电路图；
5、知道什么是通路、开路、短路，了解电源短路的危害．
【教学重点】
电路的组成及各组成部分的作用、会画简单的电路图．
【教学难点】
根据要求画出电路图．
【教具】
干电池两节（配电池夹），小电灯、电铃、开关、手电筒各一只，导线若干．
【教学程序】
〖引入新课〗
你家里有哪些家用电器？它们的作用是什么？
〖新授〗
一、电路：
1、定义：用导线把电源、用电器和开关连接起来的电流的路径．
2、电路各元件的作用：
① 电源：是提供电能的装置，维持电路中有持续的电流，工作时将其他形式的能转化为电能；
② 用电器：用电来工作的设备，工作时将电能转化为其他形式的能；
③ 开关：控制电路和接通和断开；
④ 导线：是电荷定向移动的通道．
3、通路、断路和短路
① 通路：接通的电路
② 断路：断开的电路（又称开路）
③ 短路：用导线直接连在电源的两端或用电器两端的电路

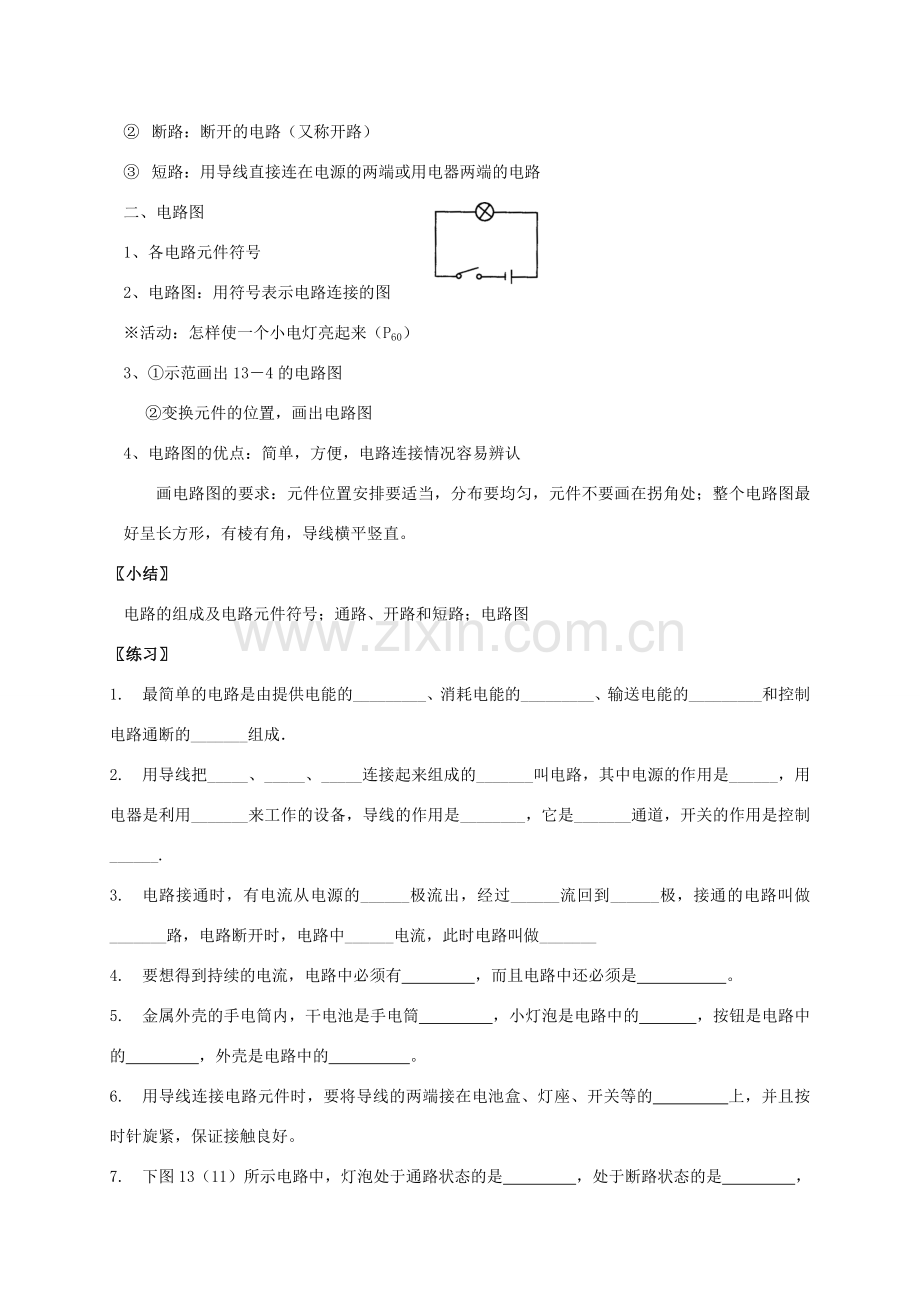

二、电路图
1、各电路元件符号
2、电路图：用符号表示电路连接的图
※活动：怎样使一个小电灯亮起来（P60）
3、①示范画出13－4的电路图
②变换元件的位置，画出电路图
4、电路图的优点：简单，方便，电路连接情况容易辨认
画电路图的要求：元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个电路图最好呈长方形，有棱有角，导线横平竖直。
〖小结〗
电路的组成及电路元件符号；通路、开路和短路；电路图
〖练习〗
1. 最简单的电路是由提供电能的_________、消耗电能的_________、输送电能的_________和控制电路通断的_______组成．
2. 用导线把_____、_____、_____连接起来组成的_______叫电路，其中电源的作用是______，用电器是利用_______来工作的设备，导线的作用是________，它是_______通道，开关的作用是控制______.
3. 电路接通时，有电流从电源的______极流出，经过______流回到______极，接通的电路叫做_______路，电路断开时，电路中______电流，此时电路叫做_______
4. 要想得到持续的电流，电路中必须有 ，而且电路中还必须是 。
5. 金属外壳的手电筒内，干电池是手电筒 ，小灯泡是电路中的 ，按钮是电路中的 ，外壳是电路中的 。
6. 用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等的 上，并且按 时针旋紧，保证接触良好。
7. 下图13（11）所示电路中，灯泡处于通路状态的是 ，处于断路状态的是 ，处于短路状态的是 。

8. 下列各组物体全部不属于用电器的是 （ ）
A、电灯、电工刀、电炉、电池 B、电工刀、电工鞋、插头、电池
C、电线、电熨斗、电视机 D、电烙铁、电视机、电饭锅
9. 下列各种说法中错误的是 （ ）
A、在开路中，电路没有电流 B、处处相通的电路叫做通路
C、用最短的导线连接的电路叫做短路
D、要使电源中有持续电流，既要有电源，又要电路闭合
10. 电路发生短路故障的原因是 ( )
A. 开关未闭合 B. 导线内部断裂
C. 使用了已损坏的电源 D. 电源的两极直接被导线连通
11. 下列说法中正确的是 （ ）
A．开关合上的电路一定是通路
B．导线内部断裂时会发生短路
C．电路发生开路时电流很大会造成事故
D．电路中连接导线松脱会产生开路
12. 下面关于手电筒的说法中正确的是 （ ）
A.手电筒中没有电线，因此手电筒不属于电路
B.有些手电筒使用时关不掉，是因为电筒上没有开关
C.手电筒不用照明电路中的电，因此手电筒不属于用电器
D.手电筒是将电能转化为光能的工具，因此手电筒属于用电器
13. 一个电路中有两只灯泡，由一只开关控制，画出电路图，有几种情况？
14. 在下图13（6）中结合手电筒的实物图，在右边虚线框内画出手电筒的电路图
〖作业〗
完成《物理补充习题册》
*教后记*
