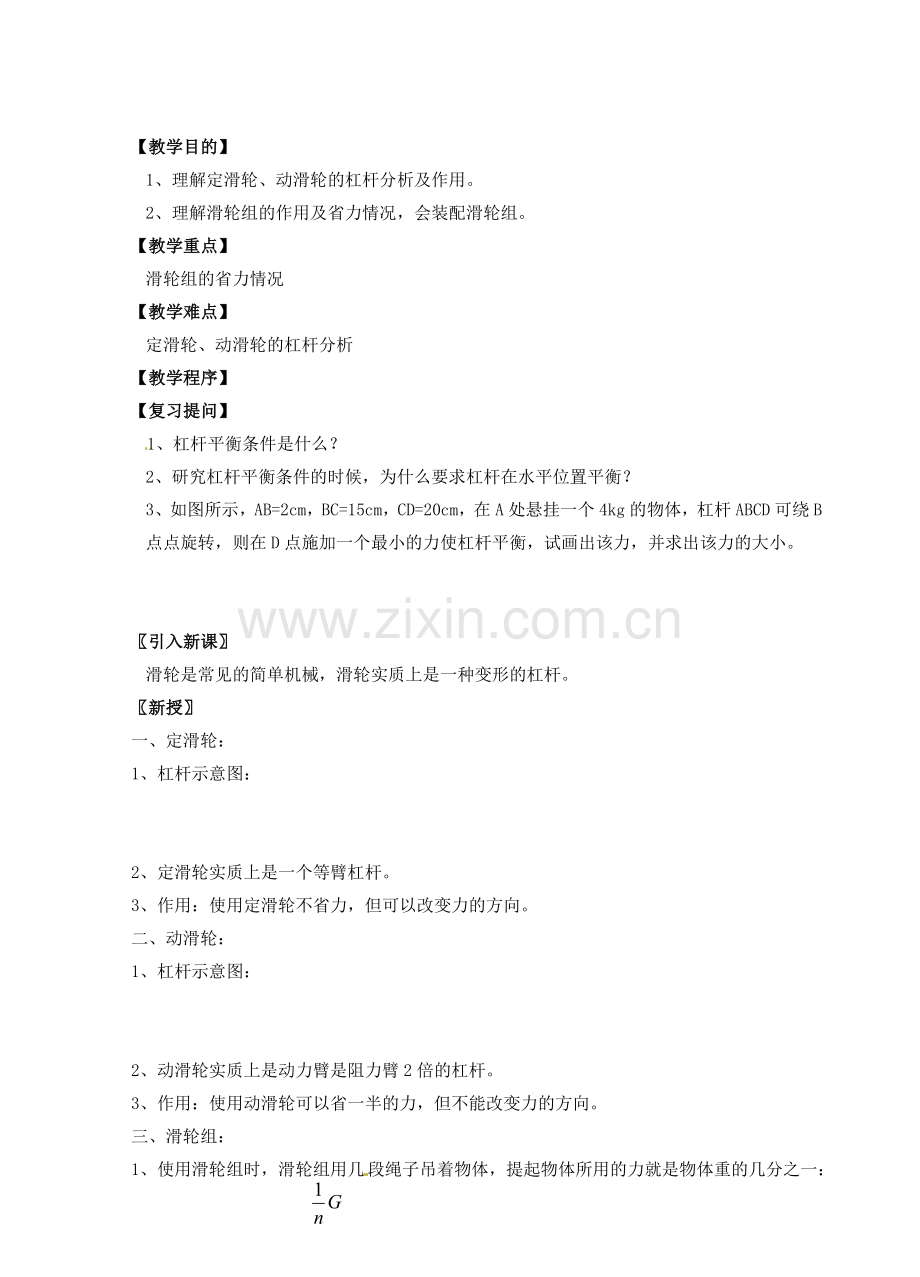

江苏省仪征市月塘中学九年级物理《第十一章 简单机械和功》复习教案2 苏科版.DOC

【教学目的】
1、理解定滑轮、动滑轮的杠杆分析及作用。
2、理解滑轮组的作用及省力情况，会装配滑轮组。
【教学重点】
滑轮组的省力情况
【教学难点】
定滑轮、动滑轮的杠杆分析
【教学程序】
【复习提问】
1、杠杆平衡条件是什么？
2、研究杠杆平衡条件的时候，为什么要求杠杆在水平位置平衡？
3、如图所示，AB=2cm，BC=15cm，CD=20cm，在A处悬挂一个4kg的物体，杠杆ABCD可绕B点点旋转，则在D点施加一个最小的力使杠杆平衡，试画出该力，并求出该力的大小。

〖引入新课〗
滑轮是常见的简单机械，滑轮实质上是一种变形的杠杆。
〖新授〗
一、定滑轮：
1、杠杆示意图：

2、定滑轮实质上是一个等臂杠杆。
3、作用：使用定滑轮不省力，但可以改变力的方向。
二、动滑轮：
1、杠杆示意图：

2、动滑轮实质上是动力臂是阻力臂2倍的杠杆。
3、作用：使用动滑轮可以省一半的力，但不能改变力的方向。
三、滑轮组：
1、使用滑轮组时，滑轮组用几段绳子吊着物体，提起物体所用的力就是物体重的几分之一：F=
2、使用滑轮组可以省力，或者改变力的方向。
四、例题训练：
1、如图所示，沿三个不同方向通过定滑轮拉同一重物G，使重物上升，则所用的拉力
A、F1最大 B、F2最大
C、F3最大 D、一样大
2、如图所示，沿三个不同方向通过动滑轮拉同一重物G，使重物上升，则所用的拉力
A、F1最小 B、F2最小
C、F3最小 D、一样小
3、画出下列滑轮组中绳子的绕法，并判断省力情况。

4、如图所示，不计滑轮质量及摩擦，判断F=___G。
5、某人站在地上，用绳子通过滑轮组拉一重为620N的物体，已知绳子承受的最大拉力为200N，试画出该 滑轮组的绕法。
6、体重为500N的人站在地上通过滑轮组拉一重600N重的吊篮。若每个滑轮重100N，则人所用的拉力多大才能将吊篮拉起？此时人对地面的压力应为多大？吊篮的重力应不能超过多大？若人站在吊篮里呢？
7、如图所示，杠杆AOB绕O点转动，B端用一细绳系在以B点为圆心的一段圆弧MN上，试分析当细绳由N向M移动的过程中，拉力F的变化。
8、一根粗细均匀的木棒平放在水平地面上，在木棒的一端用500N的力可将木棒微微抬起，则木棒的重力多大？
9、一根粗细不均匀的木棒平放在水平地面上，在粗端用600N的力可将木棒微微的抬起，在细端用400N的力可将木棒微微抬起，则木棒的重力为多大？
10、如图所示，不计滑轮重及摩擦，已知F=20N，G=100N，则物体所受到的摩擦力多大？
〖小结〗
F1L1=F2L2
〖作业〗
完成实验册相关内容
