仪表调试安装工程检验批质量验收记录表.docx

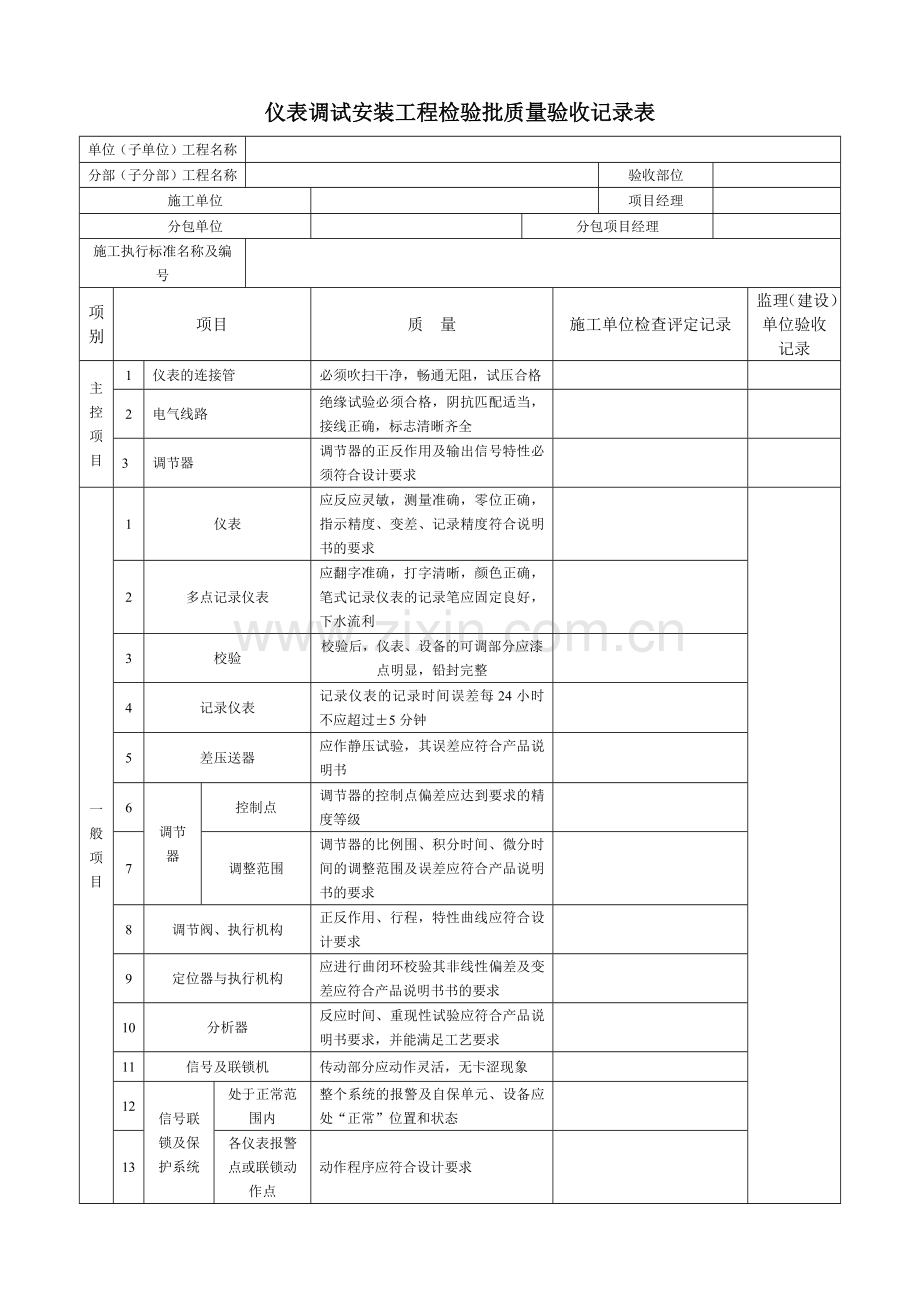

仪表调试安装工程检验批质量验收记录表
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

项别
项目
质 量
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
仪表的连接管
必须吹扫干净，畅通无阻，试压合格

2
电气线路
绝缘试验必须合格，阴抗匹配适当，接线正确，标志清晰齐全

3
调节器
调节器的正反作用及输出信号特性必须符合设计要求

一般项目
1
仪表
应反应灵敏，测量准确，零位正确，指示精度、变差、记录精度符合说明书的要求

2
多点记录仪表
应翻字准确，打字清晰，颜色正确，笔式记录仪表的记录笔应固定良好，下水流利

3
校验
校验后，仪表、设备的可调部分应漆点明显，铅封完整

4
记录仪表
记录仪表的记录时间误差每24小时不应超过±5分钟

5
差压送器
应作静压试验，其误差应符合产品说明书

6
调节器
控制点
调节器的控制点偏差应达到要求的精度等级

7
调整范围
调节器的比例围、积分时间、微分时间的调整范围及误差应符合产品说明书的要求

8
调节阀、执行机构
正反作用、行程，特性曲线应符合设计要求

9
定位器与执行机构
应进行曲闭环校验其非线性偏差及变差应符合产品说明书书的要求

10
分析器
反应时间、重现性试验应符合产品说明书要求，并能满足工艺要求

11
信号及联锁机
传动部分应动作灵活，无卡涩现象

12
信号联锁及保护系统
处于正常范围内
整个系统的报警及自保单元、设备应处“正常”位置和状态

13
各仪表报警点或联锁动作点
动作程序应符合设计要求

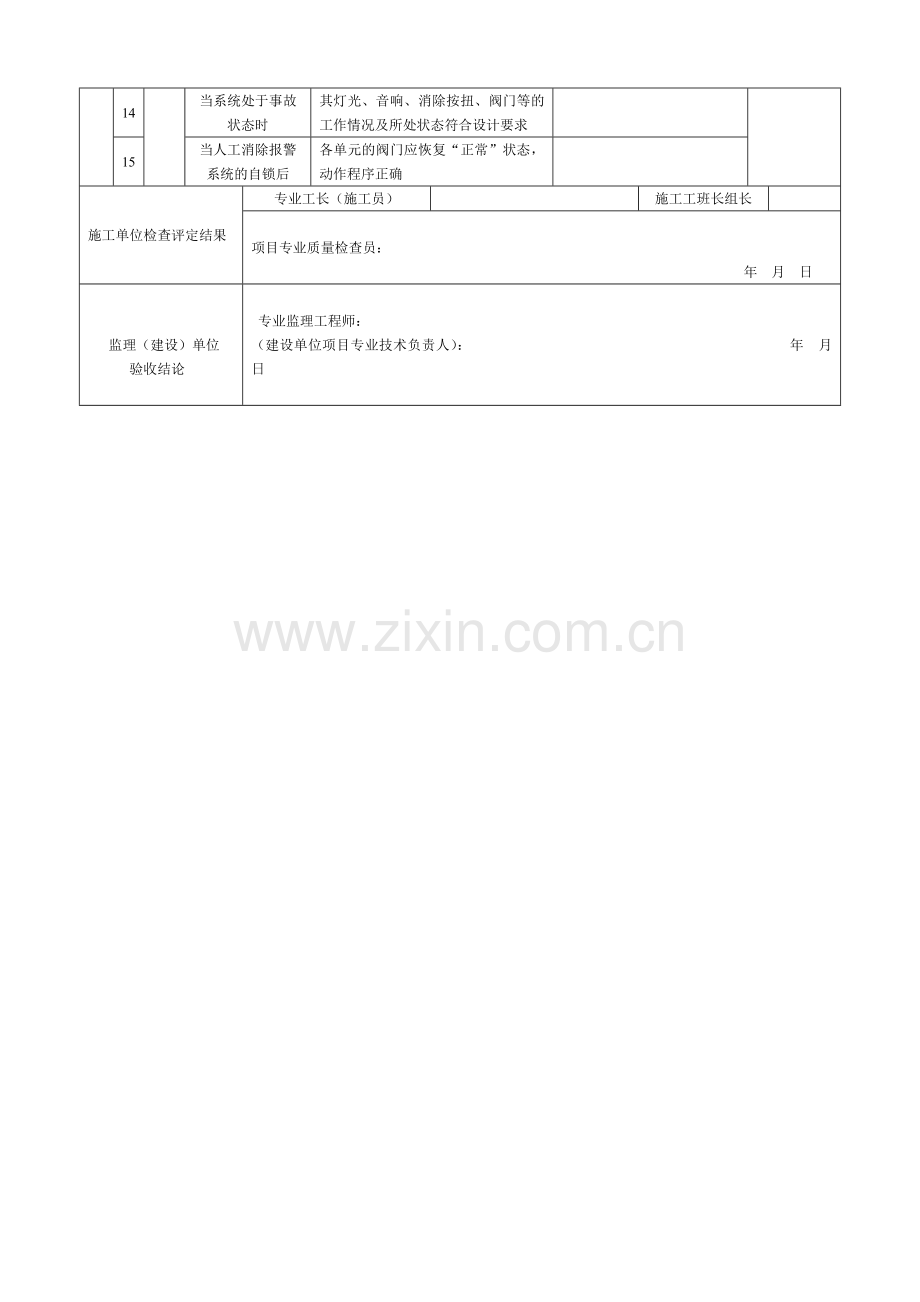

14

当系统处于事故状态时
其灯光、音响、消除按扭、阀门等的工作情况及所处状态符合设计要求

15
当人工消除报警系统的自锁后
各单元的阀门应恢复“正常”状态，动作程序正确

施工单位检查评定结果
专业工长（施工员）

施工工班长组长

项目专业质量检查员：
年 月 日

监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
