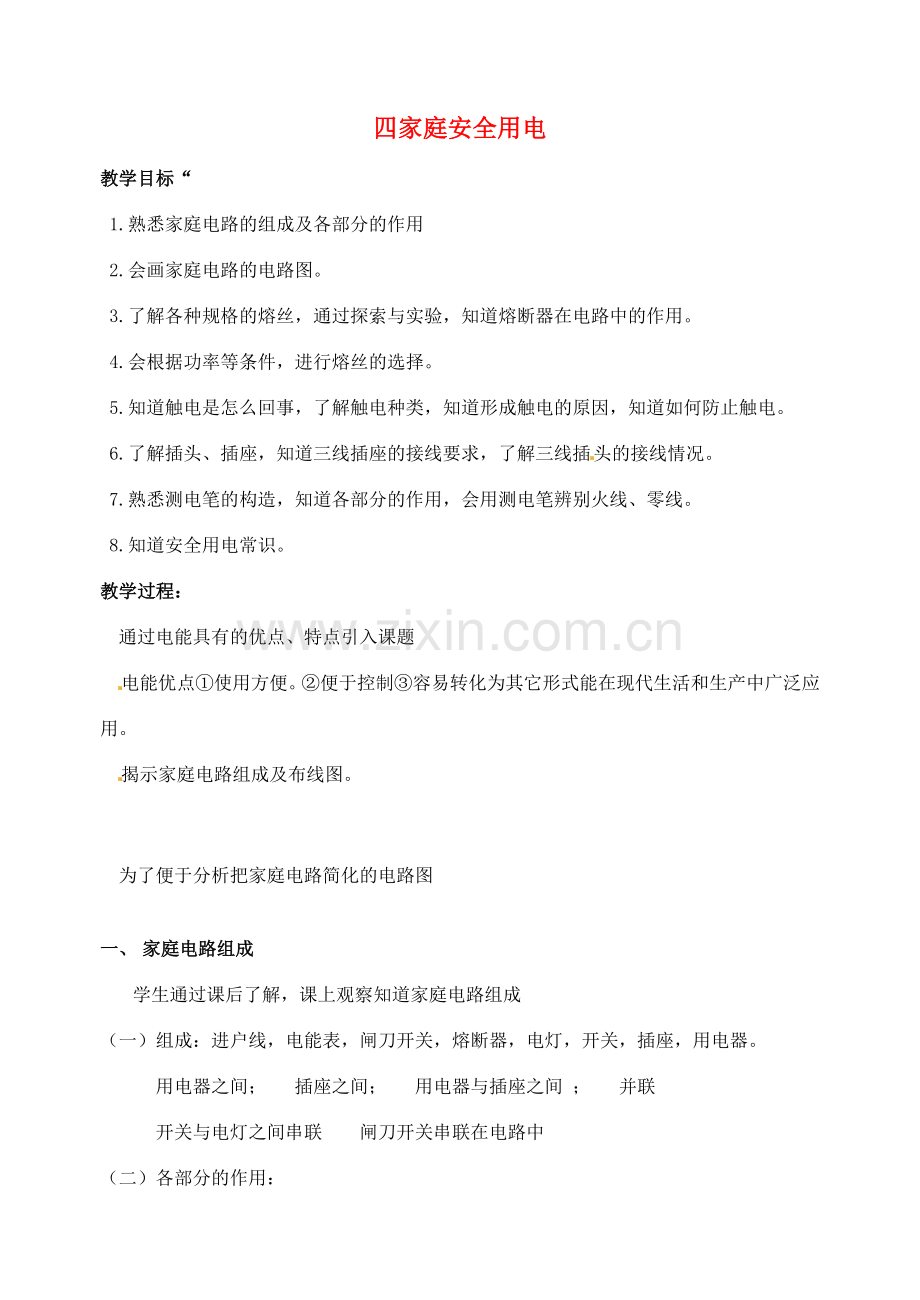

四家庭安全用电
教学目标“
1.熟悉家庭电路的组成及各部分的作用
2.会画家庭电路的电路图。
3.了解各种规格的熔丝，通过探索与实验，知道熔断器在电路中的作用。
4.会根据功率等条件，进行熔丝的选择。
5.知道触电是怎么回事，了解触电种类，知道形成触电的原因，知道如何防止触电。
6.了解插头、插座，知道三线插座的接线要求，了解三线插头的接线情况。
7.熟悉测电笔的构造，知道各部分的作用，会用测电笔辨别火线、零线。
8.知道安全用电常识。
教学过程：
通过电能具有的优点、特点引入课题
电能优点①使用方便。②便于控制③容易转化为其它形式能在现代生活和生产中广泛应用。
揭示家庭电路组成及布线图。
为了便于分析把家庭电路简化的电路图
一、 家庭电路组成
学生通过课后了解，课上观察知道家庭电路组成
（一）组成：进户线，电能表，闸刀开关，熔断器，电灯，开关，插座，用电器。
用电器之间； 插座之间； 用电器与插座之间 ； 并联
开关与电灯之间串联 闸刀开关串联在电路中
（二）各部分的作用：

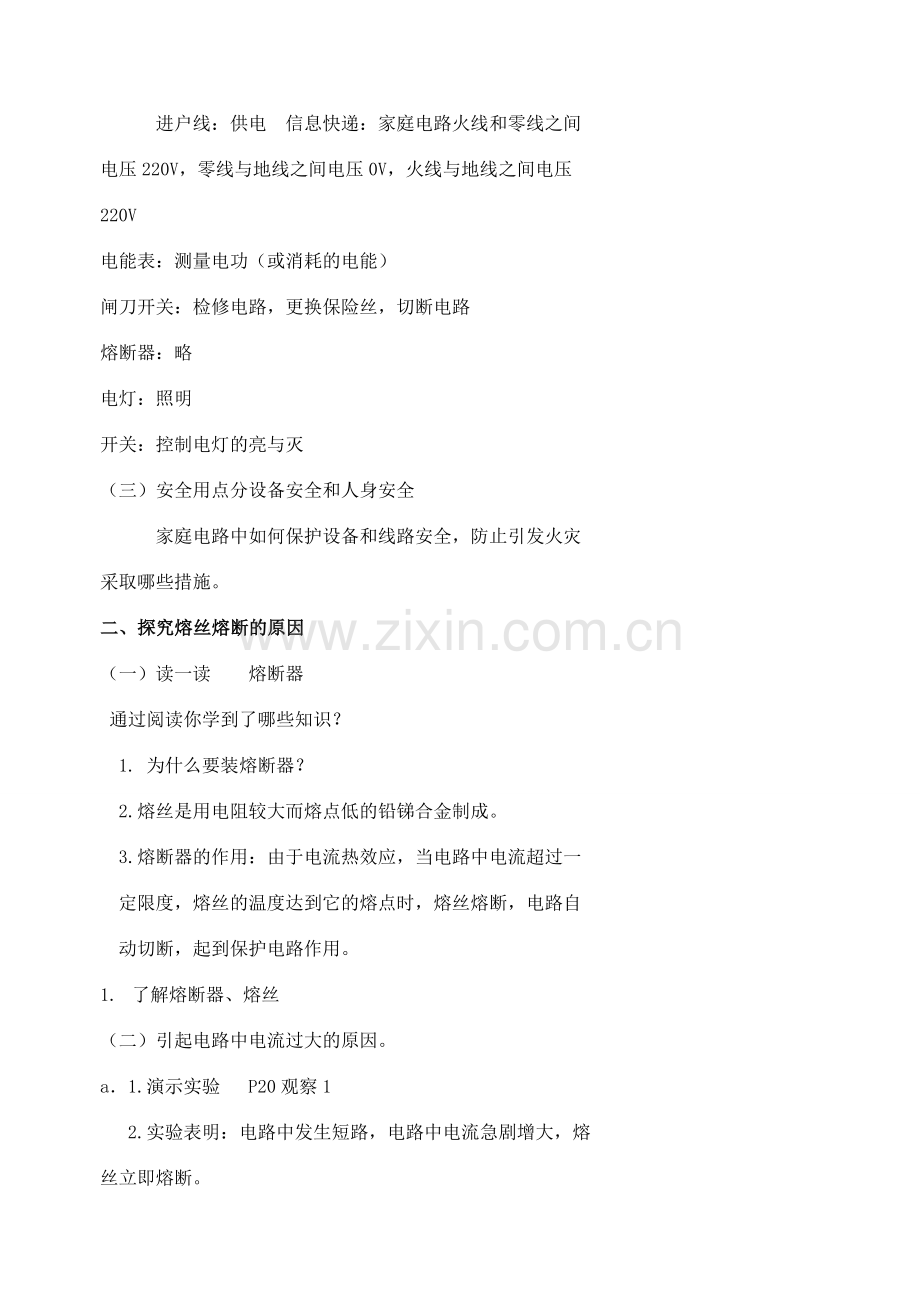

进户线：供电 信息快递：家庭电路火线和零线之间
电压220V，零线与地线之间电压0V，火线与地线之间电压
220V
电能表：测量电功（或消耗的电能）
闸刀开关：检修电路，更换保险丝，切断电路
熔断器：略
电灯：照明
开关：控制电灯的亮与灭
（三）安全用点分设备安全和人身安全
家庭电路中如何保护设备和线路安全，防止引发火灾
采取哪些措施。
二、探究熔丝熔断的原因
（一）读一读 熔断器
通过阅读你学到了哪些知识？
1. 为什么要装熔断器？
2.熔丝是用电阻较大而熔点低的铅锑合金制成。
3.熔断器的作用：由于电流热效应，当电路中电流超过一
定限度，熔丝的温度达到它的熔点时，熔丝熔断，电路自
动切断，起到保护电路作用。
1. 了解熔断器、熔丝
（二）引起电路中电流过大的原因。
a．1.演示实验 P20观察1
2.实验表明：电路中发生短路，电路中电流急剧增大，熔
丝立即熔断。
3.造成短路的常见情况：①火线零线直线连通；②电线绝
缘皮破损；③年久老化，火线和零线直接连通。
b. 1.演示实验二
2.总功率过大（过载）是导致电路中电流增大，熔丝烧断
结论：电路中电流过大的原因：短路 ，过载（总功率过大）
3.选择熔丝时注意事项
（1）选择合适的熔丝：熔丝越粗，熔断电流越大。选择太
粗，电流到达危险程度时也不熔断，起不到 保护电路的作
用，若选择太细，没有到达危险程度时，也可能熔断，出现断电事故。
（2）不能用铜丝、铁丝代替保险丝（铜丝、铁丝熔点高）
（3）阅读P21 3—6自然段
（4）线路连接处接触不良的危害及造成危害的原理：
接触不良，该处电阻变大，造成局部过热，同时接触处的电阻又将随温度升高而增大，电阻大温度高，温度高造成电阻大，恶性循环，形成火灾。
防止触电
1. 触电：一定量的电流通过人体所引起的伤害事故。
2. 触电的种类及造成触电的原因
分类：单线出典，双线触电
原因：都是由于直接或间接接触到火线，使火线，人，
零线（大地）构成回路。
3. 安全电压 不高于36伏
4. 为了防止触电，把用电器的开关一定装在火线上。
三、观察三线插头与三线插座
1.三线插座：左零右火中接地，地线与埋在地下的金属板
相连
2.三线插头：三个插脚应与三线插座对应
3.家用电器接地的意义：
家用电器的金属外壳应该是与火线绝缘，人体接触外壳
并没有危险，但如果家用电器内部的绝缘皮破损或失去绝
缘性能，导致火线与外壳接触，人接触外壳就触电，若用
外壳接地，外壳带的电通过接地导线流走，人接触外壳时
就避免发生触电。
四、练习使用测电笔
1.测电笔是辨别火线、零线的工具
2.测电笔的构造：二个金属电极（笔尖金属体，笔尾金属
体，氖管，弹簧，高阻值电阻
3.测试
4.注意事项：
①笔尖金属替接触待测物体“导线的火线或零线”或
插孔，手接触笔尾金属体。如氖管发光，接触的是火
线，如果氖管不发光，接触的是零线。
②当测电笔的笔尖接触电线时，绝不容许手或身体的
其他部分再接触笔尖。
家庭安全用电常识
1.安装家用电器要符合规范。
①开关必须接在火线上。②三线插座应该接地线。③家庭
电路接合适规格的熔丝，不能用铜丝，铁丝代替熔丝。
2.防止本来绝缘的物体导电
①防止绝缘皮破损。
②不要在电线上搭晾衣服，不要用湿布擦电器。
③电视天线远离电线
④家用电器的金属外壳一定要接地
⑤发现有人触电，要切断电源，或用干燥木棍等绝缘体拨开电线。
⑥发现家用电器或导线失火时，必须先切断电源，然后再救火。
作用：P15 www
