《建筑地基基础工程施工质量验收规范》检验批_用表.docx

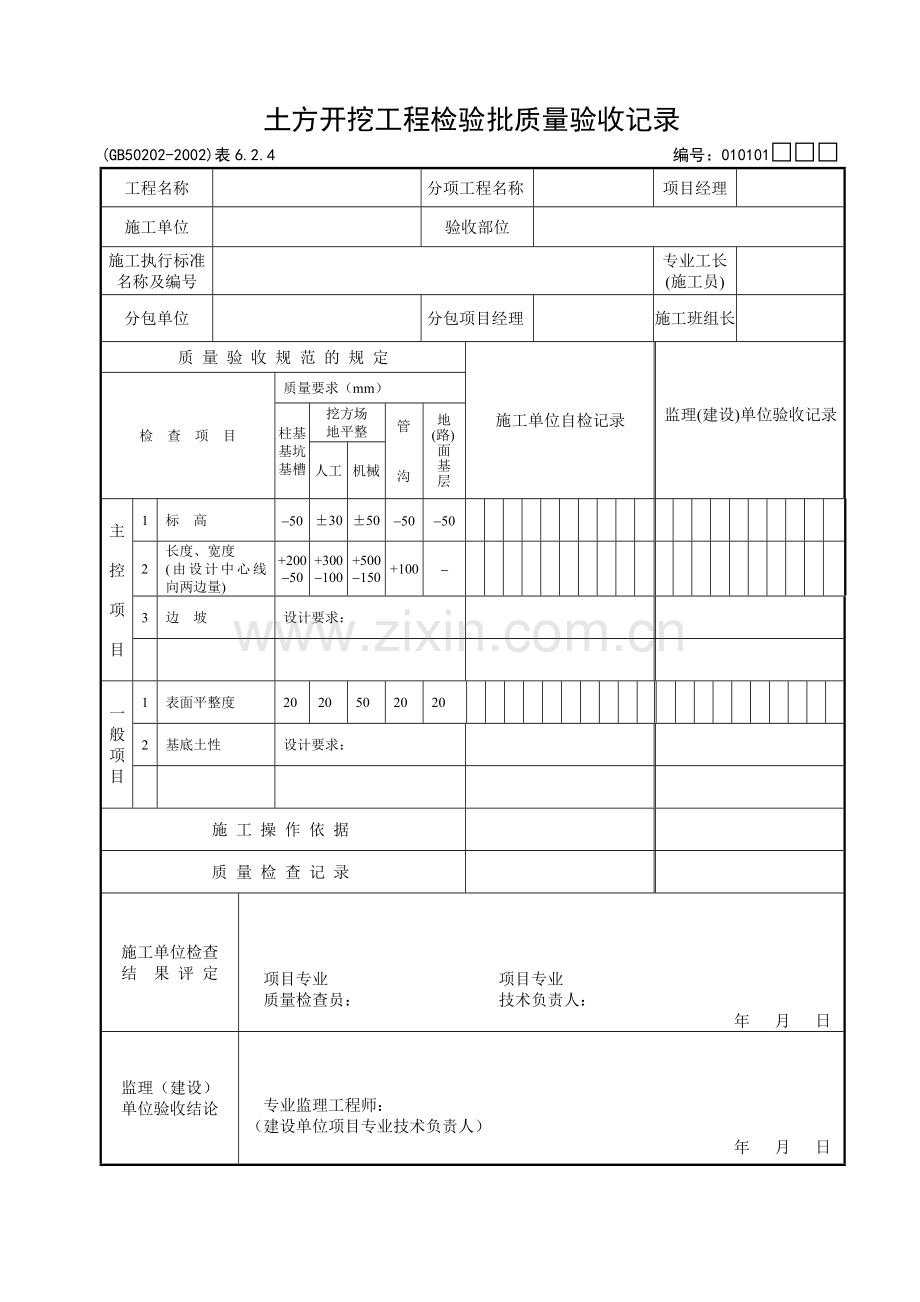

土方开挖工程检验批质量验收记录
(GB50202-2002)表6.2.4 编号：010101□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录

监理(建设)单位验收记录
检 查 项 目
质量要求（mm）
柱基
基坑
基槽
挖方场
地平整
管

沟
地
(路)
面
基
层
人工
机械

主

控

项

目
1
标 高
-50
±30
±50
-50
-50

2
长度、宽度
(由设计中心线向两边量)
+200
-50
+300
-100
+500
-150
+100
-

3
边 坡
设计要求：

一
般
项
目
1
表面平整度
20
20
50
20
20

2
基底土性
设计要求：

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

强 制 性 条 文
7.1.3 土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁
超挖”的原则。
6.2 土 方 开 挖

6.2.1 土方开挖前应检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走路线及弃土
场。
6.2.2 施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统，并随时
观测周围的环境变化。
6.2.3 临时性挖方的边坡值应符合表6.2.3的规定。
表6.2.3 临时性挖方边坡值
土 的 类 别
边坡值（高:宽）
砂土（不包括细砂、粉砂）
1:1.25~1:1.50
一般性粘土
硬
1:0.75~1:1.00
硬、塑
1:1.00~1:1.25
软
1:1.50或更缓
碎石类土
充填坚硬、硬塑粘性土
1:0.50~1:1.00
充填砂土
1:1.00~1:1.50
注：1、设计有要求时，应符合设计标准。
2、如采用降水或其他加固措施，可不受本表限制，但应计算复核。
3、开挖深度，对软土不应超过4m，对硬土不应超过8m。

6.2.4 土方开挖工程的质量检验标准应符合表6.2.4的规定。

表6.2.4 土方开挖工程质量检验标准（mm）
项
序
项 目
允许偏差或允许值
检验方法
柱基
基坑
基槽
挖方场地平整
管沟
地(路)
面基层
人工
机械
主
控
项
目
1
标 高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度(由设计中心线向两边量)
+200
-50
+300
-100
+500
-150
+100
-
经纬仪，用钢尺量
3
边 坡
设 计 要 求
观察或用坡度尺检查
一
般
项
目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设 计 要 求
观察或土样分析
注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。

注：①地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。②本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
土方回填工程检验批质量验收记录
(GB50202-2002)表6.3.4 编号：010102□□□
工程名称
杨桥村农民安置房
分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查 项 目
质量要求（mm）
柱基
基坑
基槽
场地平整
管

沟
地
(路)
面
基
层
人工
机械
主
控
项
目
1
标 高
-50
±30
±50
-50
-50

2
分层压
实系数
设计要求：

一
般
项
目
1
回填土料
设计要求：

2
分层厚度
及含水量
设计要求：

3
表 面
平整度
20
20
30
20
20

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
010102□□□说明
6.2 土 方 回 填

6.3.1 土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。如在耕植土
或松土上填方，应在基底压实后再进行。
6.3.2 对填方土料应按设计要求验收后方可填入。
6.3.3 填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数
应根据土质，压实系数及所用机具确定。如无试验依据，应符合表6.3.3的规定。

表6.3.3 填土施工时的分层厚度及压实遍数

压 实 机 具
分层厚度（mm）
每层压实遍数
平 碾
250~300
6~8
振动压实机
250~350
3~4
柴油打夯机
200~250
3~4
人 工 打 夯
<200
3~4

6.3.4 填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合表6.3.4的规定。

表6.3.4 填土工程质量检验标准（mm）
项
序
项 目
允许偏差或允许值
检验方法
柱基
基坑
基槽
场地平整
管沟
地(路)
面基层
人工
机械
主
控
项
目
1
标 高
-50
±30
±50
-50
-50
水准仪
2
分层压实系数
设 计 要 求
按规定方法
一
般
项
目
1
回填土料
设 计 要 求
取样检查或直接鉴别
2
分层厚度及含水量
设 计 要 求
水准仪及抽样检查
3
表面平整度
20
20
30
20
20
用靠尺或水准

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
排桩墙支护工程检验批质量验收记录（重复使用的钢板桩）
(GB50202-2002)表7.2.2-1 编号：010201□□□（1）
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查 项 目
质量要求
单位
数值
1
桩垂直度
%
<1

2
桩身弯曲度

<2%l

3
齿槽平直度及光滑度
无电焊渣或毛刺

4
桩长度
不小于设计长度

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

010201□□□（1）说明

强 制 性 条 文

7.1.7 基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，
以设计要求为依据，如无设计指标时应按表7.1.7的规定执行。

表7.1.7 基坑变形的监控值（cm）

基坑类别
围护结构墙顶位移监控值
围护结构墙体最大位移监控值
地面最大沉降监控值
一级基坑
3
5
3
二级基坑
6
8
6
三级基坑
8
10
10

注：1、符合下列情况之一，为一级基坑；
1) 重要工程或支护结构做主体结构的一部分；
2) 开挖深度大于10m；
3) 与临近建筑物，重要设施的距离在开挖深度以内的基坑；
4) 基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。
2、三级基坑为开挖深度小于7m，且周围环境无特别要求时的基坑。
3、除一级和三级外的基坑属二级基坑。
4、当周围已有的设施有特殊要求时，尚应符合这些要求。

7.2 排桩墙支护工程

7.2.1 排桩墙支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。
7.2.2 灌注桩、预制桩的检验标准应符合本规范第5章的规定。钢板桩均为工厂成品，新桩可按出厂标
准检验，重复使用的钢板桩应符合表7.2.2-1的规定，混凝土板桩应符合表7.2.2-2的规定。

表7.2.2-1 重复使用的钢板桩检验标准

序
检 查 项 目
允许偏差或允许值
检 查 方 法
单位
数值
1
桩垂直度
%
<1
用钢尺量
2
桩身弯曲度

<2%l
用钢尺量，l为桩长
3
齿槽平直度及光滑度
无电焊渣或毛刺
用1m长的桩段做通过试验
4
桩长度
不小于设计长度
用钢尺量

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
排桩墙支护工程检验批质量验收记录（混凝土板桩制作）
(GB50202-2002)表7.2.2-2 编号：010201□□□（2）
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查 项 目
质量要求
单位
数值
主
控
项
目
1
桩长度
mm
+10
0

2
桩身弯曲度

<0.1%l

一

般

项

目
1
保护层厚度
mm
±5

2
横截面相对两面之差
mm
5

3
桩尖对桩轴线的位移
mm
10

4
桩厚度
mm
+10
0

5
凹凸槽尺寸
mm
±3

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

010201□□□（2）说明
强 制 性 条 文

7.1.7 基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，
以设计要求为依据，如无设计指标时应按表7.1.7的规定执行。

表7.1.7 基坑变形的监控值（cm）

基坑类别
围护结构墙顶位移监控值
围护结构墙体最大位移监控值
地面最大沉降监控值
一级基坑
3
5
3
二级基坑
6
8
6
三级基坑
8
10
10
注：1、符合下列情况之一，为一级基坑；
1) 重要工程或支护结构做主体结构的一部分；
2) 开挖深度大于10m；
3) 与临近建筑物，重要设施的距离在开挖深度以内的基坑；
4) 基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。
2、三级基坑为开挖深度小于7m，且周围环境无特别要求时的基坑。
3、除一级和三级外的基坑属二级基坑。
4、当周围已有的设施有特殊要求时，尚应符合这些要求。

7.2 排桩墙支护工程

7.2.1 排桩墙支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。
7.2.2 灌注桩、预制桩的检验标准应符合本规范第5章的规定。钢板桩均为工厂成品，新桩可按出厂标
准检验，重复使用的钢板桩应符合表7.2.2-1的规定，混凝土板桩应符合表7.2.2-2的规定。
7.2.3 排桩墙支护的基坑,开挖后应及时支护,每一道支撑施工应确保基坑变形在设计要求的控制范围内。
7.2.4 在含水地层范围内的排桩墙支护基坑，应有确实可靠的止水措施，确保基坑施工及邻近构筑物的
安全。
表7.2 .2-2 混凝土板桩制作标准

项
序
检 查 项 目
允许偏差或允许值
检 查 方 法
单位
数值
主
控
项
目
1
桩长度
mm
+10
0
用钢尺量
2
桩身弯曲度

<0.1%l
用钢尺量，l为桩长
一
般
项

目
1
保护层厚度
mm
±5
用钢尺量
2
横截面相对两面之差
mm
5
用钢尺量
3
桩尖对桩轴线的位移
mm
10
用钢尺量
4
桩厚度
mm
+10
0
用钢尺量
5
凹凸槽尺寸
mm
±3
用钢尺量

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目
专业质量（技术）负责人等进行验收。
降水与排水检验批质量验收记录
(GB50202-2002)表7.8.6 编号：010202□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查 项 目
质量要求
实 测 值
1
排水沟坡度
1~2‰

2
井管（点）垂直度
1%

3
井管（点）间距
≤150%

4
井管（点）插入深度
≤200mm

5
过滤砂砾料填灌
≤5mm

6
井点
真空度
轻型
井点
>60kPa

喷射
井点
>93kPa

7
电渗井点阴
阳极距离
轻型
井点
80~100mm

喷射
井点
120~150mm

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

010202□□□说明

7.8 降水与排水

7.8.1 降水与排水是配合基坑开挖的安全措施，施工前应有降水与排水设计。当在基坑外降水时，应有降
水范围的估算，对重要建筑物或公共设施在降水过程中应监测。
7.8.3 降水系统施工完成后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应
报废，另行设置新的井管。
7.8.4 降水系统运转过程中应随时检查观测孔中的水位。
7.8.5 基坑内明排水应设置排水沟及集水井，排水沟纵坡宜控制在1‰~2‰。
7.8.6 降水与排水施工的质量检验标准应符合表7.8.6的规定。

表7.8.6 降水与排水施工质量检验标准
序
检 查 项 目
允许值或允许偏差
检查方法
单 位
数 值
1
排水沟坡度
‰
1~2
目测：坑内不积水，沟内排水畅通
2
井管（点）垂直度
%
1
插管时目测
3
井管（点）间距（与设计相比）
%
≤150
用钢尺量
4
井管（点）插入深度（与设计相比）
mm
≤200
水准仪
5
过滤砂砾料填灌（与计算值相比）
mm
≤5
检查回填料用量
6
井点真空度：轻型井点
喷射井点
kPa
kPa
>60
>93
真空度表
真空度表
7
电渗井点阴阳极距离：轻型井点
喷射井点
mm
mm
80~100
120~150
用钢尺量
用钢尺量

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
地下连续墙检验批质量验收记录(地基基础工程)
（GB50208-2002）表7.6.12 编号：010203□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查 项 目
质量要求
主
控
项
目
1
墙体强度符合设计要求

2
垂直度
永久结构
1/300

临时结构
1/150

一

般

项

目
1
导墙
尺寸
宽度
(W+40)mm

墙面平整度
<5mm

导墙平面位置
±10mm

2
沉渣
厚度
永久结构
≤100mm

临时结构
≤200mm

3
槽深
+100mm

4
混凝土坍落度
180~220mm

5
钢筋笼制作见本规范表5.6.4-1

6
表 面
平整度
永久结构
<100mm

临时结构
<150mm

插入式结构
<20mm

7
永久结构
时 预 埋
件 位 置
水平向
≤10mm

垂直向
≤20mm

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

010203□□□说明
强 制 性 条 文
7.1.3 土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁
超挖”的原则。
7.1.7 基坑(槽)、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，
以设计要求为依据，如无设计指标时应按表7.1.7的规定执行。

表7.1.7 基坑变形的监控值（cm）
基坑类别
围护结构墙顶位移
监 控 值
围护结构墙体最大位移
监 控 值
地面最大沉降
监 控 值
一级基坑
3
5
3
二级基坑
6
8
6
三级基坑
8
10
10

注：1、符合下列情况之一为一级基坑：
1）重要工程或支护结构做主体结构的一部分；
2）开挖深度大于10m；
3）与临近建筑物，重要设施的距离在开挖深度以内的基坑；
4）基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。
2、三级基坑为开挖深度小于7m，且周围环境无特别要求时的基坑。
3、除一级和三级外的基坑属二级基坑。
4、当周围已有的设施有特殊要求时，尚应符合这些要求。

表7.6.12 地下墙质量检验标准
项
序
检 查 项 目
允许偏差或允许值
检 查 方 法
单位
数值
主
控
项
目
1
墙体强度
设计要求
查试件记录或取芯试压
2
垂直度：永久结构
临时结构

1/300
1/150
测声波测槽仪或成槽机上的监测系统
一

般

项

目
1
导墙尺寸
宽度

墙面平整度
导墙平面位置
mm

mm
mm
W+40

<5
±10
用钢尺量，W为地下墙设计厚度
用钢尺量
用钢尺量
2
沉渣厚度：永久结构
临时结构
mm
mm
≤100
≤200
重锤测或沉积物测定仪测
3
槽深
mm
+100
重锤测
4
混凝土坍落度
mm
180~220
坍落度测定器
5
钢筋笼尺寸
见本规范表5.6.4-1
见本规范表5.6.4-1
6
地下墙表面平整度
永久结构
临时结构
插入式结构
mm
mm
mm
<100
<150
<20
此为均匀粘土层，松散及易坍土层由设计决定
7
永久结构时的预埋件位置
水平向
垂直向
mm
mm
≤10
≤20
用钢尺量
水准仪

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。

锚杆及土钉墙支护工程检验批质量验收记录
(GB50202-2002)表7.4.5 编号：010204□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查 项 目
质量要求
单 位
数 值
主
控
项
目
1
锚杆土钉
长 度
mm
±30

2
锚杆锁定力
设计要求：

一
般
项
目
1
锚 杆 或
土钉位置
mm
±100

2
钻孔倾斜度
°
±1

3
浆体强度
设计要求：

4
注 浆 量
大于理论计算浆量

5
土钉墙面
厚 度
mm
±10

6
墙体强度
设计要求：

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

010204□□□说明

表7.4.5 锚杆及土钉墙支护工程质量检验标准

项
序
检 查 项 目
允许偏差或允许值
检 查 方 法
单 位
数 值
主
控
项
目
1
锚杆土钉长度
mm
±30
用钢尺量
2
锚杆锁定力
设 计 要 求
现场实测
一

般

项

目
1
锚杆或土钉位置
mm
±100
用钢尺量
2
钻孔倾斜度
°
±1
测钻机倾角
3
浆体强度
设 计 要 求
试样送检
4
注浆量
大于理论计算浆量
检查计量数据
5
土钉墙面厚度
mm
±10
用钢尺量
6
墙体强度
设 计 要 求
试样送检

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
水泥土桩墙支护工程检验批质量验收记录
（GB50202-2002）表7.3.3 编号：010205□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
序
号
检 查 项 目
质量要求
单位
数值
1
型钢长度
mm
±10

2
型钢垂直度
%
＜1

3
型钢插入标高
mm
±30

4
型钢插入平面位置
mm
10

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查
结 果 评 定

项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日
010205□□□说明
强 制 性 条 文

7.1.7 基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，
以设计要求为依据，如无设计指标时应按表7.1.7的规定执行。

表7.1.7 基坑变形的监控值（cm）

基坑类别
围护结构墙顶位移监控值
围护结构墙体最大位移监控值
地面最大沉降监控值
一级基坑
3
5
3
二级基坑
6
8
6
三级基坑
8
10
10

注：1、符合下列情况之一，为一级基坑；
1) 重要工程或支护结构做主体结构的一部分；
2) 开挖深度大于10m；
3) 与临近建筑物，重要设施的距离在开挖深度以内的基坑；
4) 基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。
2、三级基坑为开挖深度小于7m，且周围环境无特别要求时的基坑。
3、除一级和三级外的基坑属二级基坑。
4、当周围已有的设施有特殊要求时，尚应符合这些要求。

7.3 水泥土桩墙支护工程

7.3.1 水泥土墙支护结构指水泥土搅拌桩（包括加筋水泥土搅拌桩）、高压喷射注浆桩所构成的围护结构。
7.3.2 水泥土搅拌桩及高压喷射注浆桩的质量检验应满足本规范第4章4.10、4.11的规定。
7.3.3 加筋水泥土桩应符合表7.3.3的规定。

表7.3.3 加筋水泥土桩质量检验标准
序号
检 查 项 目
允许偏差或允许值
检 查 方 法
单 位
数 值
1
型钢长度
mm
±10
用钢尺量
2
型钢垂直度
%
＜1
经纬仪
3
型钢插入标高
mm
±30
水准仪
4
型钢插入平面位置
mm
10
用钢尺量

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
沉井（箱）检验批质量验收记录
（GB50202-2002）表7.7.10 编号：010206□□□
工程名称

分项工程名称

项目经理

施工单位

验收部位

施工执行标准
名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

质 量 验 收 规 范 的 规 定
施工单位自检记录
监理(建设)单位验收记录
检 查
