20.2 电生磁
基本思路：

学习目标：一、知识目标
1.认识电流的磁效应.
2.知道通电导体周围存在着磁场；通电螺线管的磁场与条形磁体相似.
3.理解电磁铁的特征和工作原理.

二、能力目标
1.通过观察直导线电流磁场和通电螺线管的磁场实验，进一步发展学生的空间想象力.
2.通过对实验的分析，提高学生比较、分析、归纳、结论的能力.
三、德育目标
通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度，初步领会探索物理规律的方法.
重点：1.奥斯特的实验揭示了电流的磁效应.
2.通电螺线管的磁场及其应用.
难点：通电螺线管的磁场及其应用.
教具准备：电脑平台、磁体、小磁针、电源、导线
学法指导：实验法、讨论法、启发式.
预习内容：
做做磁悬浮
取直径15 mm，厚8 mm的圆形磁铁，直径0.2 mm漆包线250 cm.装有两节五号电池的电池盒.用漆包线绕制一个直径20 mm的圆形线圈，两端各留50 mm，并将线头的漆用砂纸打磨掉.

将线圈套在磁铁上，把线圈的两条引线分别与电池的正、负极相接，线圈就跳起，并悬浮在磁铁的正上方.若线圈通电后不跳起，只要将接电源正、负极的两根线圈引线调换位置，就能跳起并悬浮.
原来线圈通电后就成了一个电磁铁，只要它与磁铁相对的这面的磁极与磁铁的磁极相同，它们就互相排斥，使线圈悬浮在空中（线圈太重或相互斥力太小都不能悬浮）.
现代交通工具——磁悬浮列车，就是利用这个道理将列车悬浮在空中，使列车与轨道间无摩擦，减少前进阻力，所以可达到更高的速度，现已能达到500 km/h以上，而普通高速列车只有100 km/h以上.

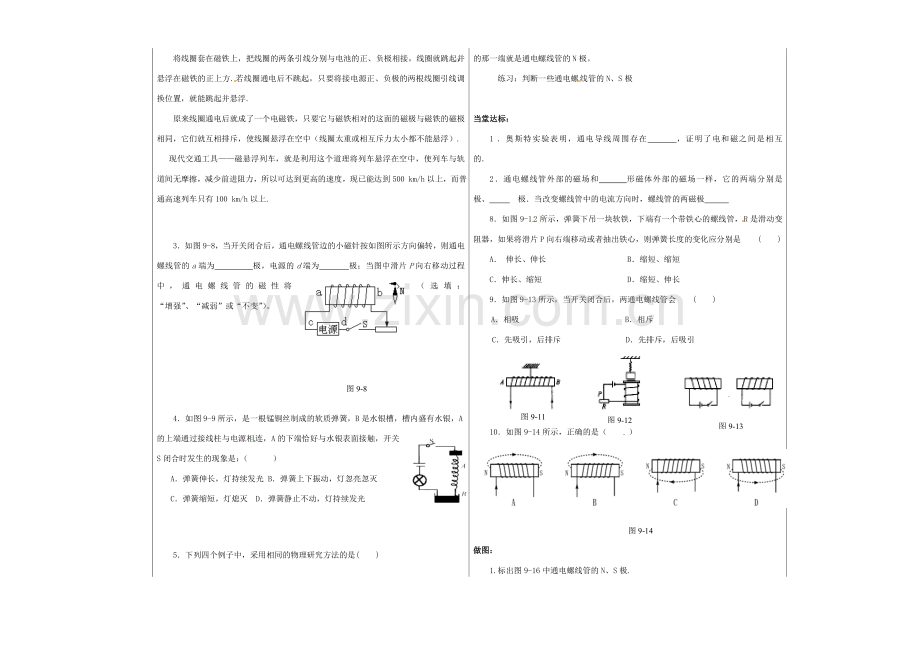

3．如图9-8，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为 极，电源的d端为 极；当图中滑片P向右移动过程中，通电螺线管的磁性将 （选填：“增强”、“减弱”或“不变”）。

图9-8

4．如图9-9所示，是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合时发生的现象是：（ ）
A．弹簧伸长，灯持续发光 B．弹簧上下振动，灯忽亮忽灭
C．弹簧缩短，灯熄灭 D．弹簧静止不动，灯持续发光

5．下列四个例子中，采用相同的物理研究方法的是( )

图9-9
(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流
(3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场
A．(1)与(2) B．(1)与(3) C．(3)与(4) D．(2)与(4)
6．下列说法错误的是 （ ）
A．螺线管周围一定存在磁场
B．安培定则是用来判定电流方向与磁极方向的
C．知道通电螺线管的南北极就可判断出电流的方向
D．通电螺线管的磁极可以对调
7．1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图9-11，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 ( )
A．通电螺线管仍保持原位置静止
B．通电螺线管转动，直至A指向南，B指向北
C．通电螺线管转动，直至A指向北，B指向南
D．通电螺线管能在任意位置静止
______是世界上第一个发现电与磁之间联系的科学家；实验证明通电导线的周围存在磁场这种现象叫______.
学习导入：利用隐蔽的通电螺线管吸引小铁钉，让学生猜是什么物体？
磁体对进入磁场的物体会发生作用，能否利用人工作用产生磁场、控制磁场？
深入探究：
1、电流的磁效应：
实验：教材图20.2-1所示，结果
结论：通电导体的周围有磁场，磁场的方向跟电流的方向有关，这现象叫电流的磁效应。
（这实验叫奥斯特实验）
思考：为什么手电筒、普通电线通电时吸引力好像不存在？……如何增强磁场？
（做成螺线管，也叫线圈，如：开始的实验）
2、探究：通电螺线管的磁场
猜想：通电螺线管能否产生磁场，磁场可能与哪种磁体的相似？
（1）实验：教材图20.2-4所示
（对比条形磁体）
结论：通电螺线管外部的磁场与 磁体的磁场相似。
指出N极、S极
猜想：改变电流方向，磁场方向会不会变化？
（2）实验：教材图20.2-4所示，但电流方向相反
结果：__________________________________
结论：__________________________________
指出图中的N极、S极
讨论：能否利用一句话来概括这普遍性的规律？
（3）安培定则： 右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那一端就是通电螺线管的N极。
练习：判断一些通电螺线管的N、S极
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　当堂达标：
1．奥斯特实验表明，通电导线周围存在 ，证明了电和磁之间是相互 的．
2．通电螺线管外部的磁场和 形磁体外部的磁场一样，它的两端分别是 极、 极．当改变螺线管中的电流方向时，螺线管的两磁极
8．如图9-12所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是 ( )
A． 伸长、伸长 B．缩短、缩短
C．伸长、缩短 D．缩短、伸长
9．如图9-13所示，当开关闭合后，两通电螺线管会 ( )
A．相吸 B．相斥
C．先吸引，后排斥 D．先排斥，后吸引
图9-13
图9-12
图9-11

10．如图9-14所示，正确的是（ ）
图9-14

做图：
1.标出图9-16中通电螺线管的N、S极.
2.在图9-17(a)中,静止的小磁针黑端是极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的极,判断电源的正、负极。
图9-16
图9-17

板书设计：

课后反思：
