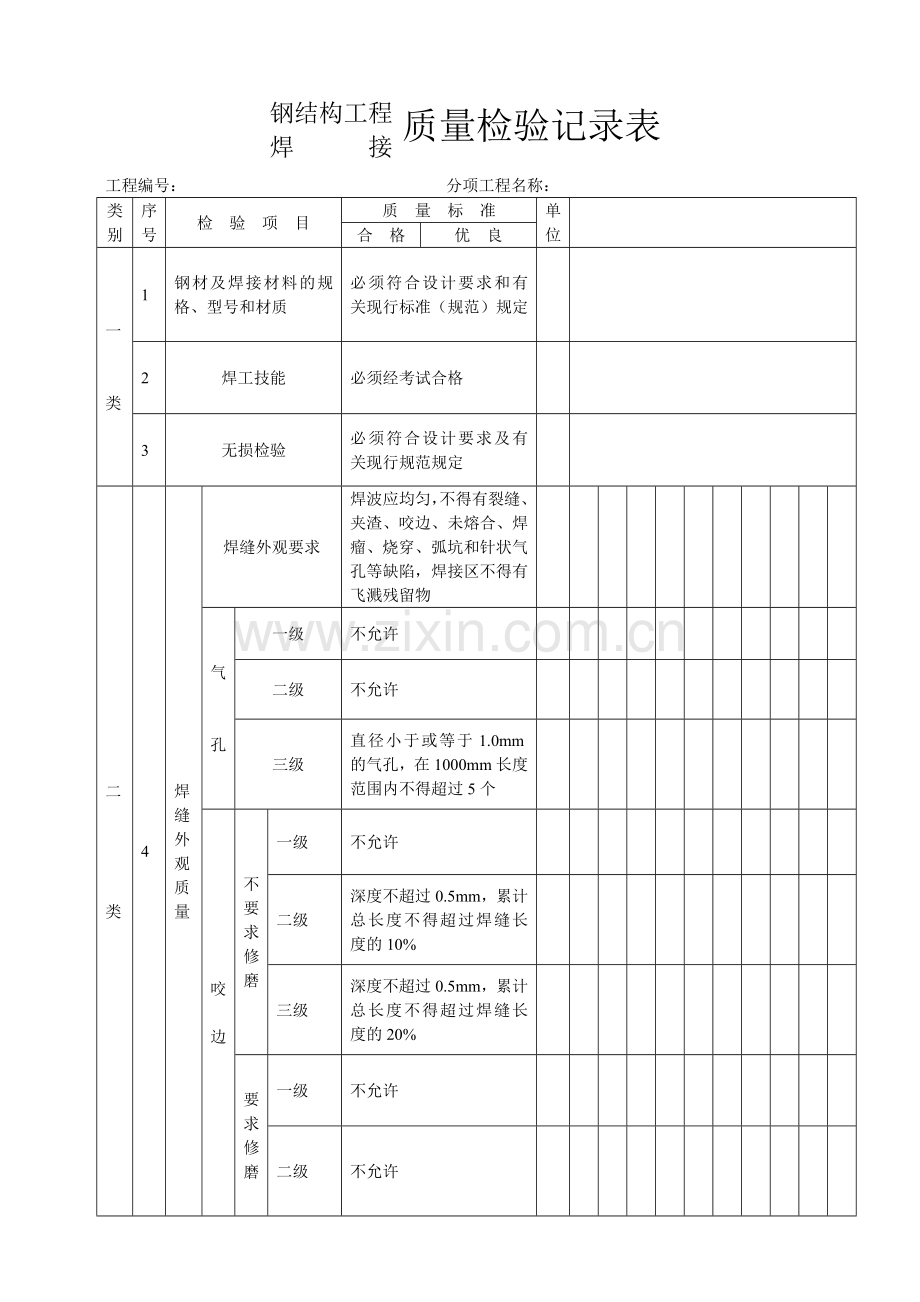

钢结构工程焊接质量检验记录表工程编号：分项工程名称：类别序号检验项目质量标准单位合格优良一类 1 钢材及焊接材料的规格、型号和材质必须符合设计要求和有关现行标准（规范）规定 2 焊工技能必须经考试合格 3 无损检验必须符合设计要求及有关现行规范规定二类 4 焊缝外观质量焊缝外观要求焊波应均匀，不得有裂缝、夹渣、咬边、未熔合、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅残留物气孔一级不允许二级不允许三级直径小于或等于1.0mm的气孔，在1000mm长度范围内不得超过5个咬边不要求修磨一级不允许二级深度不超过0.5mm，累计总长度不得超过焊缝长度的10% 三级深度不超过0.5mm，累计总长度不得超过焊缝长度的20% 要求修磨一级不允许二级不允许钢结构工程焊接质量检验记录表工程编号：分项工程名称：类别序号检验项目质量标准单位检验（实测）结果 +0.5 -1.0 +0。5 -1。0 合格优良三类 5 对接焊缝外形尺寸焊缝余高 c b＜20 一级 1．5 ㎜二级 1．5±1．0 ㎜三级 +1.0 -1.5 +1。0 -1。5 2．0±1．5 ㎜ b≥20 一级 2．0 ㎜二级 +1。5 -2。0 2．0±1．5 ㎜三级 +1.5 -2.0 2．0 ㎜焊缝错位一级＜0．1母材厚度，且≤2.0 ㎜二级＜0．1母材厚度，且≤2.0 ㎜三级＜0．15母材厚度且≤3.0 ㎜ 6 贴角焊缝外形尺寸偏差焊脚尺寸Hf Hf≤6 +3.0~0 ㎜ Hf＞6 +1.5~0 ㎜焊缝余高c Hf≤6 +3.0~0 ㎜ Hf＞6 +1.5~0 ㎜ 7 T形接头焊透的角焊缝焊缝总宽度b偏差 +1.5~0 ㎜复（核）查意见复（核）查结论建设单位：公司：工地：班组：年月日钢结构焊接施工记录工程名称结构部位施工日期自至年月日焊缝部位及要求质量等级示意图（必须标注对接焊缝的射线、超声探伤检查点的位置）：接头代号钢号、规格接头种类焊接方法焊条（焊剂）牌号焊工姓名焊工合格证编号施焊最低温度（℃）接头代号焊缝外观质量工程负责人：班（组）长：记录人：钢结构油漆防腐、防火涂装分项工程质量检验评定表工程编号：分项工程名称：质量情况一类项目项，符合要求项二类项目项，符合要求项，优良率 % 三类项目点，符合要求项，合格点率 % 评定等级类别序号检验项目质量标准单位检验（实测）结果合格优良一类 1 油漆、稀释剂、固化剂及防腐、防火涂料的品种、规格、质量必须符合设计要求和有关现行标准（规范）规定 2 基层处理酸洗和喷丸（砂）钢材表面必须露出金属色泽机械除锈钢材表面不充许留可清除的轧制表皮涂漆基层必须无焊渣、焊疤、灰尘、油污、水等杂质 3 螺栓球节点网架安装后必须将所有接缝用油腻子填嵌严密，并将多余螺孔封口 4 涂刷质量严禁误涂、漏涂，不得脱皮和反锈，颜色符合设计要求二类 5 涂层外观涂刷均匀，无明显皱皮、流坠涂刷均匀，色泽一致；无皱皮、流坠；分色线清楚整齐 6 构件补刷涂层被刷涂层完整损坏的涂层按涂装工艺分层补刷，涂层应完整附着良好三类 7 干漆膜厚度偏差室内125μm ≥-25 μm 室外150 μm 8 防火、防腐涂层厚度偏差 +0.2设计厚度~0 μm 复核查意见核定等级建设单位：公司（处）：工地：班组：年月日
