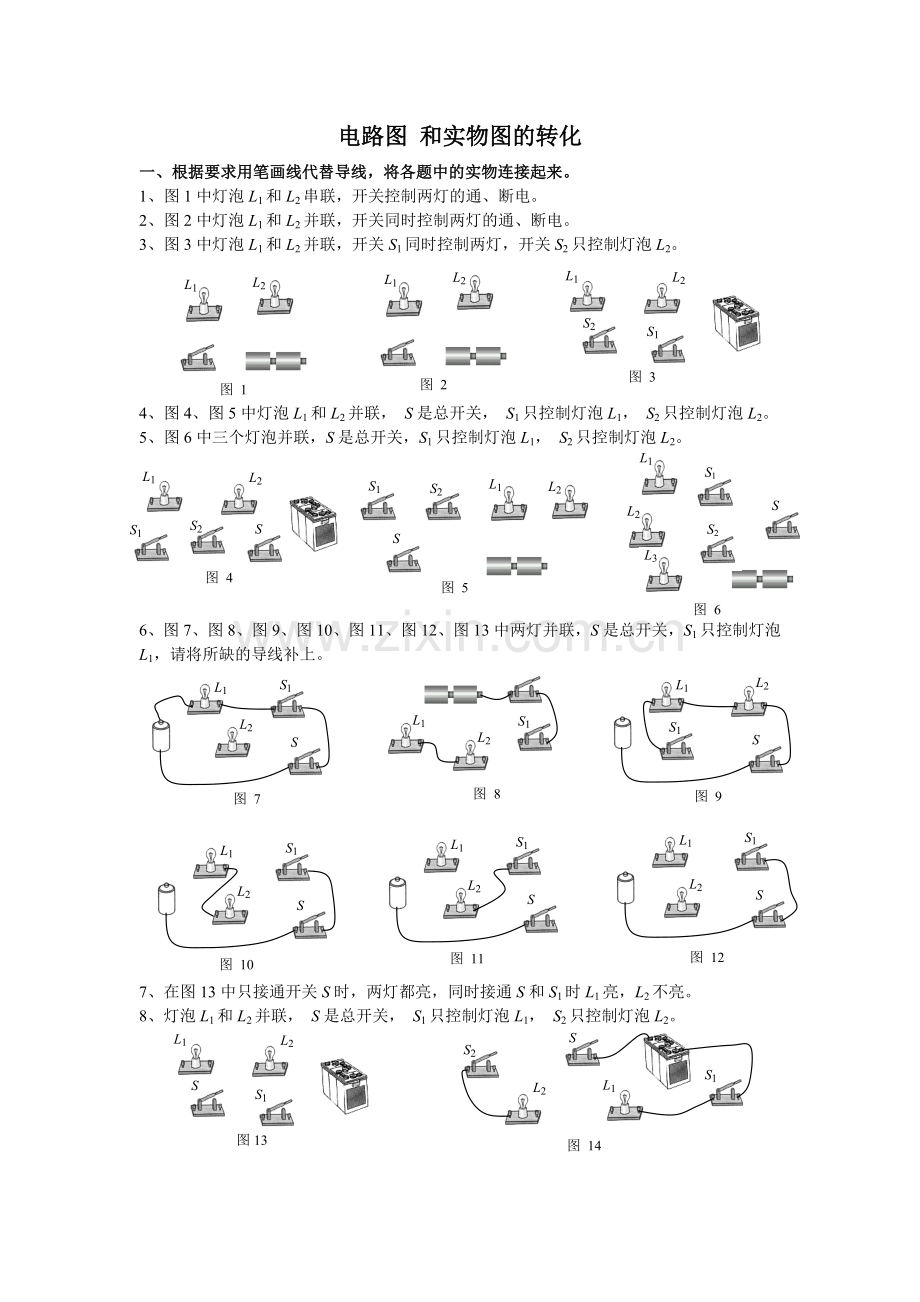

电路图 和实物图的转化
一、根据要求用笔画线代替导线，将各题中的实物连接起来。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。
2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
L1
L2
S1
图 3
S2
L1
L2
图 2
L1
L2
图 1

4、图4、图5中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。
L1
L2
L3
S1
S
S2
图 6
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。
L1
L2
S1
S2
S
图 5
S2
L1
L2
S1
图 4
S

S
S1
L1
L2
图 9
L1
L2
S1
图 8
6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
S1
S
L1
L2
图 7

图 11
L2
S1
S
L1
S
S1
L1
L2
图 12
图 10
S1
S
L1
L2

7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。
S2
L2
S1
图 14
S
L1
L2
S1
图13
S
8、灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。

L1

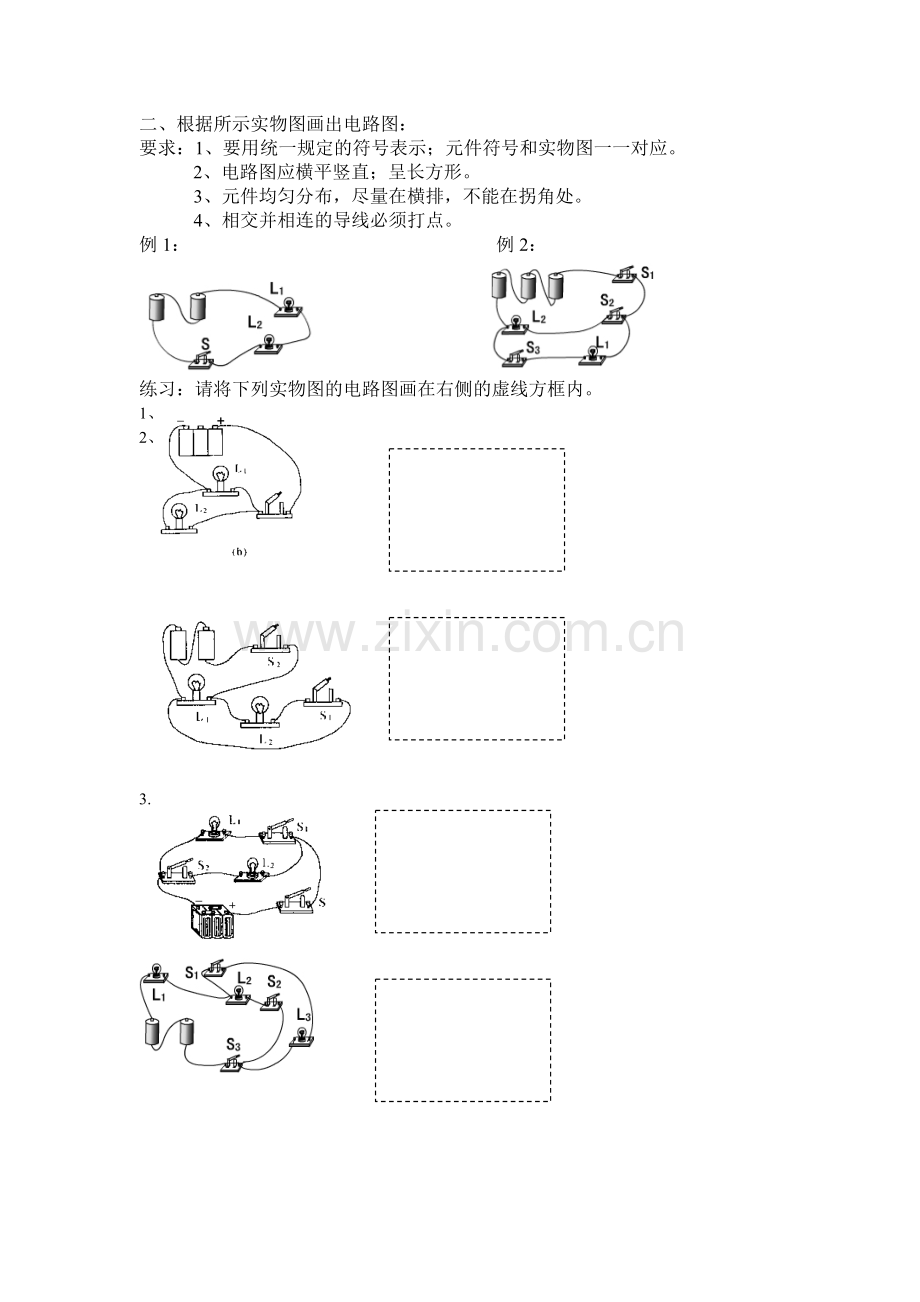

二、根据所示实物图画出电路图：
要求：1、要用统一规定的符号表示；元件符号和实物图一一对应。
2、电路图应横平竖直；呈长方形。
3、元件均匀分布，尽量在横排，不能在拐角处。
4、相交并相连的导线必须打点。
例1： 例2：

练习：请将下列实物图的电路图画在右侧的虚线方框内。
1、
2、

3.

三、根据所示电路图连接实物图：
要求：1、实物图和电路图一一对应。
2、连线不能交叉。
例1：

例2：

练习：请根据电路图将右侧的实物用笔画作导线连接起来，导线不能交叉。
1、

2、 3、

作业：
1、 2、

3、 4、

5、 6、

7、 8、
