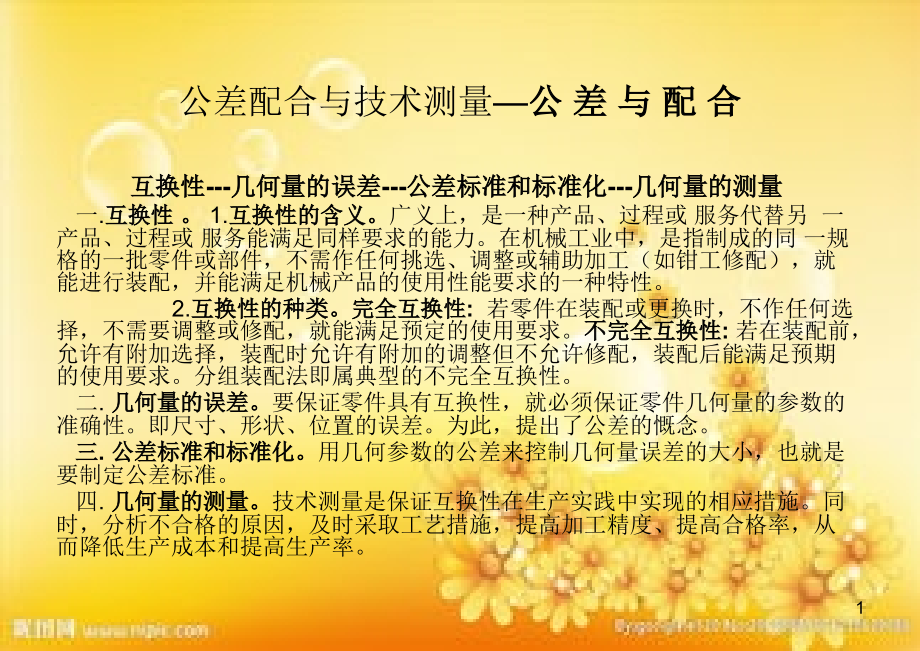

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,公差配合与技术测量,公 差 与 配 合,互换性,-,几何量的误差,-,公差标准和标准化,-,几何量的测量,一,.,互换性。,1.,互换性的含义。,广义上，是一种产品、过程或 服务代替另 一产品、过程或 服务能满足同样要求的能力。在机械工业中，是指制成的同 一规格的一批零件或部件，不需作任何挑选、调整或辅助加工（如钳工修配），就能进行装配，并能满足机械产品的使用性能要求的一种特性。,2.,互换性的种类。完全互换性,:,若零件在装配或更换时，不作任何选择，不需要调整或修配，就能满足预定的使用要求。,不完全互换性,:,若在装配前，允许有附加选择，装配时允许有附加的调整但不允许修配，装配后能满足预期的使用要求。分组装配法即属典型的不完全互换性。,二,.,几何量的误差。,要保证零件具有互换性，就必须保证零件几何量的参数的准确性。即尺寸、形状、位置的误差。为此，提出了公差的慨念。,三,.,公差标准和标准化。,用几何参数的公差来控制几何量误差的大小，也就是要制定公差标准。,四,.,几何量的测量。,技术测量是保证互换性在生产实践中实现的相应措施。同时，分析不合格的原因，及时采取工艺措施，提高加工精度、提高合格率，从而降低生产成本和提高生产率。,2,公差配合与技术测量,公 差 与 配 合,一,.,尺寸公差,尺寸公差是指允许尺寸的变动量，简称公差。,1.,标准公差。,国家标准表列出的用以确定公差带大小的任一公差。对于一定的基本尺寸，其标准公差共有,20,个等级，即为,IT01,、,IT0,、,IT2IT18,。,IT,表示标准公差，其后的,数字,是公差等级代号。,2.,基本偏差。,确定公差带相对零线位置的上偏差或下偏差，一般为靠近零线的那一个偏差。每一基本尺寸段规定了,28,个基本偏差，大写字母为孔的基本偏差，小写为轴的。,3.,配合。,基本尺寸相同，相互接合的孔、轴公差之间的关系称为配合。其分三类：间隙、过盈、过渡。实物的配合只能有间隙（动）或过盈（紧）配合。,4.,基准制,1,）,.,基孔制配合,基准孔的基本偏差规定为,H,。轴的基本偏差在,ah,之间为间隙配合，,jn,之间为过渡 配合，,p-zc,之间为过盈配合,2,）,.,基轴制配合,基准轴的基本偏差规定为,h,。,5.,孔、轴公差带代号。,均由基本偏差代号与标准公差代号组成。孔的基本偏差代号用大写字母表示，轴用小写。其后的数字为标准公差等级。如,120H8,表示基本尺寸,120mm,，公差等级为,8,级（即,IT8),的基准孔（或简称公差带为,H8,的孔）。,120f7,简读为基本尺寸,120mm,，公差带为,f7,的轴。,6.,配合代号。,由孔与轴的公差代号组合而成，并写成分数形式，分子为孔，分母为轴。如,120H8/f,表示基本尺寸,120mm,，基孔制,H8,孔与,f7,轴的配合。,二,.,形位公差 三,.,表面粗糙度,3,间隙配合,：具有间隙（包括最小间隙等于零）的配合。该配合时，孔的公差带在轴的公差带之上。当孔为最大极限尺寸，而与其相配合轴为最小极限尺寸时，配合处于最松状态，此时的间隙为最大间隙。当孔为最小极限尺寸，而轴为最大极限尺寸时，配合处于最紧状态，此时的间隙为最小间隙。,4,公差配合与技术测量,公 差 与 配 合,过渡配合,：可能具有间隙或过盈的配合。该配合时，孔的公差带与轴的公差带相互交叠。当孔的实际尺寸大于轴的实际尺寸时，具有间隙。当孔为最大极限尺寸，而轴为最小极限尺寸时，配合处于最松状态，此时的间隙为最大间隙。当孔的实际尺寸小于轴的实际尺寸时，具有过盈。当孔为最小极限尺寸，而轴为最大极限尺寸时，配合处于最紧状态，此时的过盈为最大过盈。,5,公差配合与技术测量,公 差 与 配 合,过盈配合,：具有过盈（包括最小过盈等于零）的配合。该配合时，孔的公差带在轴的公差带之下。当孔为最小极限尺寸，而与其相配合轴为最大极限尺寸时，配合处于最紧状态，此时的过盈为最大过盈。当孔为最大极限尺寸，而轴为最小极限尺寸时，配合处于最松状态，此时的过盈为最小过盈。,6,基本偏差系列图,代表基本尺寸相同的二十八种孔、轴的基本偏差相对零线的位置关系。特点：,1.,孔和轴同字母的基本偏差相对零线基本呈对称分布。,2.,代号,JS,和,js,形成的公差带在各公差等级中完全对称于零线。,3.,代号,K,k,N,随公差等级的不同而基本偏差数值有两种不同的情况。,7,公差配合与技术测量,泵常用配合,密封环直径,75,75,110,110,140,140,180,180,220,220,280,280,340,340,400,400,460,名义直径间隙,0.25,0.30,0.35,0.40,0.45,0.50,0.55,0.60,0.65,密封环直径,460,520,520,580,580,640,640,780,780,900,900,1000,1000,1200,1200,1400,名义直径间隙,0.70,0.75,0.80,0.90,1.00,1.10,1.30,1.50,密封环间隙（,GB3215-82,）密封环间的运转根据工作条件和材料的不同而不同,铸铁和青铜按下表规定选用,8,公差配合与技术测量,泵常用配合,密封环直径,90,90,120,120,150,150,180,180,220,220,270,270,320,320,360,360,400,400,440,名义直径间隙,0.35,0.40,0.45,0.50,0.55,0.60,0.65,0.70,0.75,0.80,密封环间隙（,GB3215-82,）密封环间的运转根据工作条件和材料的不同而不同,碳钢、,Cr13,钢、抽送介质温度较高的泵（如油泵）按下表规定选用,密封环直径,80,80,110,110,140,140,160,160,190,190,220,220,250,250,280,280,320,名义直径间隙,0.40,0.45,0.50,0.55,0.60,0.65,0.70,0.75,0.80,1Cr18Ni9,或类似的耐酸钢的耐腐蚀泵 按下表规定选用,9,公差配合与技术测量,泵常用配合,泵,型,50,50,120,120,260,260,500,500,800,800,1250,1250,单,级,泵,叶轮密封环外径,0.05,0.07,0.08,0.09,0.13,0.16,0.20,轴套外径,0.04,0.06,0.07,0.08,两,级,泵,叶轮密封环外径,0.06,0.08,0.09,0.10,0.13,轴套外径,0.04,0.06,0.07,多,级,泵,叶轮密封环外径,0.06,0.08,0.09,0.10,0.13,轴套外径,0.04,0.06,0.07,平衡套外径,0.05,0.06,0.07,平衡盘外径,0.03,0.04,0.05,0.06,转子部件跳动（,GB3215-82,）装配好的转子部件，各部位的径向跳动不应超过按下表的规定,10,公差配合与技术测量,泵常用配合,推力轴承部件的配合,11,公差配合与技术测量,泵常用配合,哈夫联轴器部件的配合,12,公差配合与技术测量,泵常用配合,转子部件的配合,13,公差配合与技术测量,量 具,量具用来测量、检验零件及产品尺寸和形状的工具。其种类有,1.,万能量具。,一般有刻度，在测量范围内，可以测量零件尺寸数值。如游标卡尺、千分尺、百分表、万能角度尺等。,2.,专用量具。,不能测量出实际尺寸，只能测定零件和产品的形状及尺寸是否合格。如卡板、塞规等。,3.,标准量具。,具有某一固定角度或尺寸，通常是用来校对和调整其他量具的也可以作为标准与被测零件进行比较，如量块。,14,公差配合与技术测量,游标卡尺,一,.,游标卡尺的结构。,由尺身、游标、辅助游标和紧固螺钉、调节螺钉等组成。,二,.,游标卡尺的刻线原理及读数。,按其测量精度有,0.05mm,（即,1/20mm),和,0.02mm(,即,1/50mm),两种。,三,.,游标卡尺的使用方法。,1.,使用前擦干净，两量爪贴合后，游标和尺身零线应对齐。,2.,测量时，测力以使两量爪刚好接触零件表面为宜。,3.,测量时，防止卡尺歪斜。,4.,在游表上读数时，避免视线歪斜产生读数误差。,15,1.1/20mm,游标卡尺,。主尺（尺身）上每小格是,1mm,，当两量爪合并时，游标上的,20,格刚好与主尺上,19mm,对正。因此，尺身与游标每格相差：,1-19/20=0.05mm,，即为该游标卡尺的测量精度。,2.1/50mm,游标卡尺。,主尺（尺身）上每小格是,1mm,，当两量爪合并时，游标上的,50,格刚好与主尺上,49mm,对正。因此，尺身与游标每格相差：,1-49/50=0.02mm,，即为该游标卡尺的测量精度。,3.,测量时，读数方法分三步。,如下图,1,）,.,读出游标上零线左边主尺的毫米整数。下图为,123mm,。,2,）,.,读出游标上哪一条刻线与主尺刻线对齐（每格算,0.05mm,或,0.02mm,）。下图为,0.32mm,。,3,）,.,把,1,）和,2),的尺寸加起来即为测得尺寸,123.32mm,。,16,公差配合与技术测量,常用量具,游标卡尺,特殊卡爪游标卡尺,深度,游标卡尺,17,公差配合与技术测量,常用量具,直角尺,游,标,高,度,尺,18,公差配合与技术测量,常用量具,万能角度尺,游标齿厚尺,19,公差配合与技术测量,千分尺,一,.,千分尺的结构。,一般由尺架、测微螺杆、测力装置等组成。,二,.,千分尺的刻线原理及读数。,千分尺测微螺杆的螺距为,0.5mm,。当微分筒转一周时，测微螺杆移动,0.5mm,。微分筒的园周面上刻有,50,格，当微分筒转一格时，测微螺杆移动,0.01mm,。其精度为,0.01mm,。,三,.,千分尺的使用方法。,1.,千分尺的测量面应保持干净，使用前应校准尺寸。,2.,测量时，先转动微分筒。当测量面接近工件时，改转棘轮，直到发出“咔咔”声为止。,3.,测量时千分尺要放正，并要注意温度影响。,4.,读数时要防止在固定套筒上多读或少读,0.5mm,。,5.,不能用千分尺来测量毛坯或转动的工件,20,测量时，读数方法分三步,如下图,1,）,.,读出固定套筒上露出刻线的毫米数和半毫米数。下图为左,6mm,，右,36.5mm,。,2,）,.,找出微分筒上哪一条刻线与固定套筒上基准刻线对齐，并 读出不足半毫米的数。下图为左,0.05mm,，右,0.125mm,。,3,）,.,把,1,）和,2),两个读数加起来即为测得的尺寸。下图为左,6.05mm,，右,36.625mm,。,公差配合与技术测量,千分尺,21,公差配合与技术测量,常用量具,外径千分尺,深度千分尺,22,公差配合与技术测量,常用量具,内径千分尺,23,公差配合与技术测量,常用量具,内径千分尺,内径百分表,24,公差配合与技术测量,百分表,一,.,百分表的结构及读数方法。,切有齿条的测量杆上下移动时，带动与其啮合的小齿轮转动，其同轴上的大齿轮又带动中间齿轮和指针转动，并在刻度盘上指示出相应的示值。为消除间隙产生的误差，表内装有游丝。百分表的测量杆移动,1mm,，通过齿轮传动系统，使大指针沿刻度盘转过一周。刻度盘园周有,100,个刻度，指针转过,1,格，表示所测量的尺寸变化为,1mm/100=0.01mm,，即百分表的分度值为,0.01mm,。,二,.,百分表的种类。,普通百分表（如上叙）、杠杆式百分表、内径百分表。,三,.,百分表的使用方法。,1.,测量平面时，百分表的测量杆应与平面垂直；测量园柱形工件时，测量杆应与工件中心线垂直；否则，移动不灵活，测量结果不准确。,2.,测量工件时，被测表面应擦干净，并且不要让触头突然接触工件。,3.,使用百分表测量时，测量杆的升降范围不能太大，以减少测量误差。,4.,配合百分表座及专用夹具，可对长度尺寸进行相对测量。还可测量部分形位误差（如直线度、平面度、平行度及跳动误差）。,25,公差配合与技术测量,常用量具,杠杆百分表,百分表,26,公差配合与技术测量,常用量具,测厚仪,塞尺,27,公差配合与技术测量,常用量具,磁力表座,28,公差配合与技术测量,常用量具,方框水平仪,29,公差配合与技术测量,形状与位置,公 差,形位公差的基本慨念,形状误差。被测实际要素对其理想要素的变动量。形状公差。单一实际要素的形状所允许的变动全量。位置误差。关联实际要素对其理想要素的变动量。位置公差。关联实际要素的位置对基准所允许的变动全量。,30,公差配合与技术测量,形状与位置,公 差,形位公差项目和符号如下表,31,公差配合与技术测量,形状与位置,公 差,形位公差：在图样中采用代号标注。最基本的代号如下左。基准符号：对有位置公差要求的零件，在图样上必须标明基准。基准符号的标明如下右。,32,公差配合与技术测量,形状与位置,公 差,形位公差的示例,-,被测面对组合基准,A-B,有园跳动公差要求，任意测量平面内对基准的园跳动误差不得大于,0.03mm.,-,被测面对基准,A,有垂直度公差要求，测量面对基准,A,的垂直度误差不得大于,0.03mm.,-,被测的键槽中心平面对基准,A,有对称度公差要求，测量时对称度误差不得大于,0.025mm.,-,被测面有园柱度公差要求，公差带形状为两同轴园柱，测量时园柱度误差不得大于,0.01mm.,-,被测面对基准,A,有平行度要求，在任意测量面上对基准,A,的平行度误差都不得大于,0.02mm.,33,公差配合与技术测量,形状与位置,公 差,形位公差和尺寸公差的相互关系,必须遵循,公差原则,：独立原则和相关原则。,独立原则。,图纸上给定的形位公差与尺寸关公差相互无关应分别满足要求。,包容原则,E,。,要求实际要素处处位于具有理想形状的包容面内。而理想形状的尺寸应为最大实体尺寸。,最大实体原则,M,。,被测要素或（和）基准要素偏离最大实体状态，而形状、定向和定位获得补偿的一种公差原则。,34,公差配合与技术测量,形状与位置,公 差,35,公差配合与技术测量,表面粗糙度,表面粗糙度是指加工表面上具有较小间距和微小峰谷所组成的微观几何形状特性。,1.,评定参数。常用高度方向的表面粗糙度评定参数，有轮廓算术平均偏差（,Ra,）、微观不平度十点高度（,Rz),和 轮廓最大高度（,Ry),。一般优先选用,Ra,。即,Ra=(,Iy,1,I+Iy,2,I+Iy,3,I+Iy,4,I+,+,Iy,n,I)/n,36,公差配合与技术测量,表面粗糙度,表面粗糙度代号：在其,符号,的基础上，标注出数值及有关的规定项目后就形成了,代号,。其注写的位置如下（其红三角形为符号）,37,公差配合与技术测量,表面粗糙度,表面粗糙度标注示例,38,公差配合与技术测量,表面粗糙度,表面粗糙度对零件使用性能的影响,。其将直接影响机械零件的使用性能和寿命，应加以合理确定。,1.,对配合性质的影响。对间隙配合，过大易磨损，影响其配合的稳定性。对过盈配合，过大会减少实际有效过盈量，影响其配合的连接强度。,2.,对磨擦、磨损的影响。表面越粗糙，形成磨擦阻力，或过于光滑，不利于储油，都会增大磨擦系数，加剧磨损。,3.,对抗腐蚀性的影响。越粗糙，则其凹谷越易积腐蚀性物质，然后逐渐渗透到金属表层，形成锈蚀。,4.,对零件强度的影响。表面凹谷越深，应力越集中，易产生疲劳断裂。,5.,对接触钢度的影响。越粗糙，实际接触面积越小，单位面积受力越大，从而影响机器的工作精度和抗振性能。,6.,对结合密封性的影响。由于微观不平的存在，使得两个表面只在局部接触，形成中间缝隙，影响密封。,
