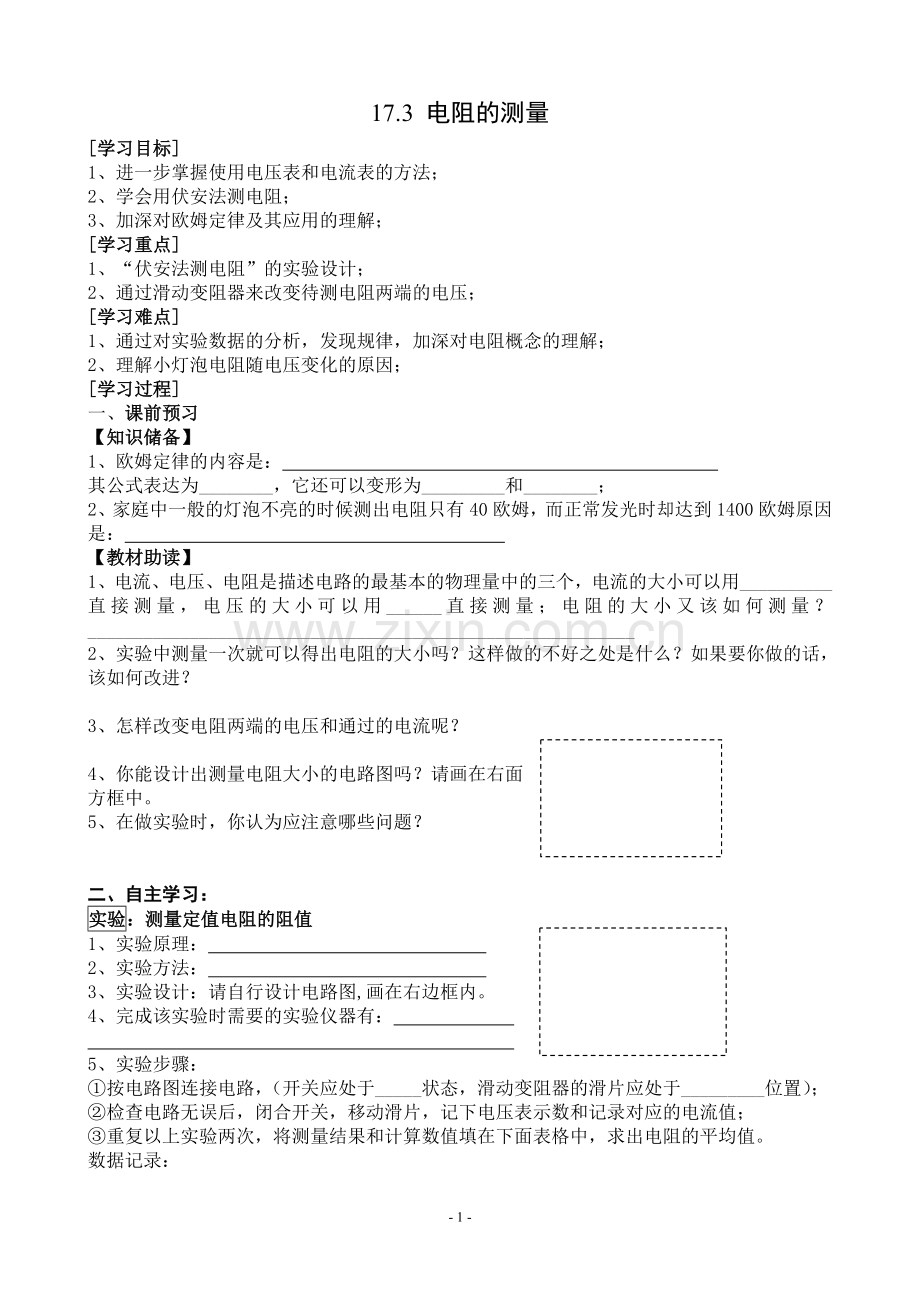

17.3 电阻的测量
[学习目标]
1、进一步掌握使用电压表和电流表的方法；
2、学会用伏安法测电阻；
3、加深对欧姆定律及其应用的理解；
[学习重点]
1、 “伏安法测电阻”的实验设计；
2、 通过滑动变阻器来改变待测电阻两端的电压；
[学习难点]
1、通过对实验数据的分析，发现规律，加深对电阻概念的理解；
2、理解小灯泡电阻随电压变化的原因；
[学习过程]
一、课前预习
【知识储备】
1、欧姆定律的内容是：
其公式表达为________，它还可以变形为_________和________；
2、家庭中一般的灯泡不亮的时候测出电阻只有40欧姆，而正常发光时却达到1400欧姆原因是：
【教材助读】
1、电流、电压、电阻是描述电路的最基本的物理量中的三个，电流的大小可以用__________直接测量，电压的大小可以用______直接测量；电阻的大小又该如何测量？ ___________________________________________________________
2、实验中测量一次就可以得出电阻的大小吗？这样做的不好之处是什么？如果要你做的话，该如何改进？

3、怎样改变电阻两端的电压和通过的电流呢？

4、你能设计出测量电阻大小的电路图吗？请画在右面
方框中。
5、在做实验时，你认为应注意哪些问题？

二、 自主学习：
实验：测量定值电阻的阻值
1、实验原理：

2、实验方法：
3、实验设计：请自行设计电路图,画在右边框内。
4、完成该实验时需要的实验仪器有：

5、实验步骤：
①按电路图连接电路，（开关应处于_____状态，滑动变阻器的滑片应处于_________位置）；
②检查电路无误后，闭合开关，移动滑片，记下电压表示数和记录对应的电流值；
③重复以上实验两次，将测量结果和计算数值填在下面表格中，求出电阻的平均值。
数据记录：

实验序号
电压U/V
电流I/A
电阻R/Ω
电阻平均值R/Ω
1

2

3

6、讨论：
（1）通过这个实验你认为测量定值电阻时减小实验误差的方法有哪些？

（2）在本实验中进行多次实验和“探究电流与电阻电压关系”时的多次实验目的是否相同？如果不同，请你分别说出这两次实验中多次实验的目的分别是什么？

7、 思考分析：
在上述实验中，如果将定值电阻换成小灯泡，用同样的方法测小灯泡的电阻。根据下表数据分析，回答以下问题；
（1）根据表中数据，算出每次的小灯泡的电阻值；
（2） 从你计算出的小灯泡的电阻值中你能发现什么规律？你能分析出其中的原因吗？

（3） 如果将定值电阻换成小灯泡后，还能不能多次计算在取平均值？说说你的理由。
8、 交流讨论
在上述伏安法测电阻实验中如果少一只电流表或者少一只电压表时，实验还能不能测出未知电阻？说说你的思路。

【典型例题】
1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A、改变电路中的电流 B、改变被测电阻两端的电压
C、改变被测电阻的阻值 D、保护电路
2、如图所示的四种电路中，电源电压恒定，电阻R0为已知，当通过闭合或断开电路中的不同开关时，能测算出未知电阻Rx阻值的电路是（　　）
A
B
C
D
3、如右图所示的电路，闭合开关前,滑动变阻器滑片放在 端闭合开关，当滑片向左移动时，电流表的示数 （变大/变小/不变），电压表的示数 （变大/变小/不变）。
4、如图所示，电源电压为6伏特，R1=R2=30欧姆，当开关K断开时,电流表的读数是______安培；当开关K闭合时，电流表的读数是______安培。

5、如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
6题图
6、如图，当开关S断开，甲、乙两表都是电流表时，两表的示数之为3∶5；当S闭合，甲、乙两表都是电压表时，两表的示数之比为_________； R1、R2电阻之比为_______。
7、如图所示的电路中，R为定值电阻。闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V。小丽通过推算，得出四个结论：①变阻器连入电路的电阻变化范围为2～12Ω；②定值电阻R的阻值为3Ω；③实验中R两端的电压变化范围为2V～4.5V；请你对小丽的结论进行评估，结论是
A.只有①正确 B．只有①②正确 C．①②③都正确 D．①②都正确
8、如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比( )
A．两表示数均变大 B．两表示数均变小
C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大
9、 小敏与小宇想测定电阻Rx的阻值．供选择的器材有：一个电源（电压不变、电压数值未知），一个已知电阻R0，电压表（最大量程大于电源电压），单刀双掷开关．小敏与小宇分别设计了如图乙所示的电路图。
（1）为了测出Rx的阻值，应选择图 （甲/乙）的电路图，如果选用另一张电路图，在实验中会出现 的现象。
（2）小敏与小宇最终达成了一致，选用了正确的电路图进行测定电阻Rx阻值的实验。
（a）先将单刀双掷开关打到“1”上，记下电压表的示数为U1；
（b）再将单刀双掷开关打到“2”上，记下电压表的示数为U2；请写出用测量的物理量计算Rx的表达式为Rx= 。
