案例分析-景观桥.ppt

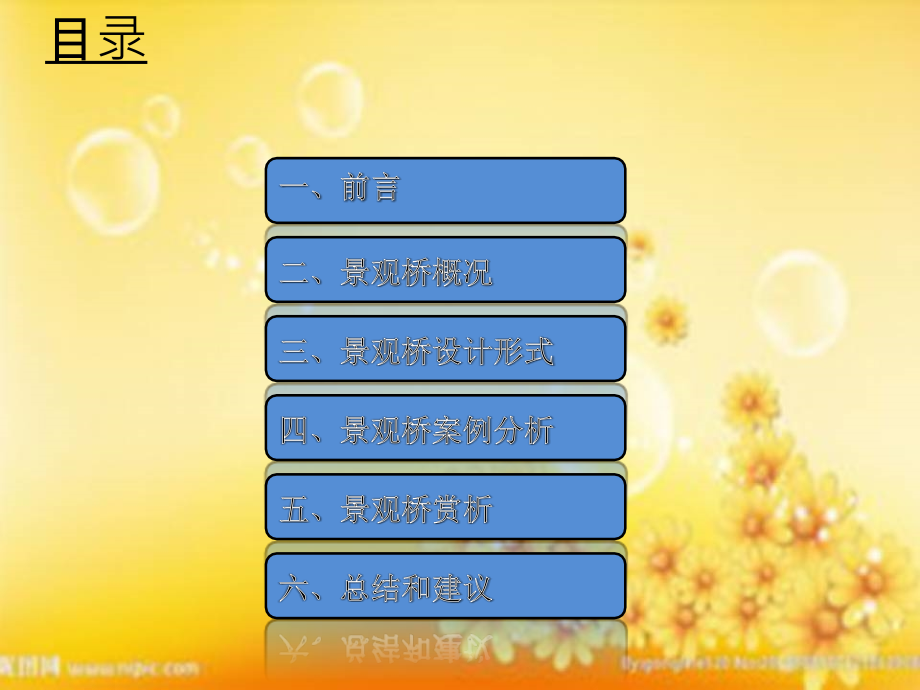

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,案例分析,-,景观桥,设计部,2010-6-30,目录,一、前言,二、景观桥概况,三、景观桥设计形式,四、景观桥案例分析,五、景观桥赏析,六、总结和建议,一,、前言,（一）报告目的,1.,学习和掌握景观桥梁基本概念和设计理念；,2.,通过对景观桥梁深入的研究，为北桥景观性设计提供参考；,3.,拓展知识面；,（二）编制时间和编制人,1.,编制时间：,2010-06-25-30,2.,编制人：陶建国,（三）资料来源,1.,桥梁专题报告,2.,桥梁网,3.,中国桥梁大观网,4.,各搜索类网站,二、景观桥概况,（一）景观桥概念,景观桥是指能唤起人们美感的，具有良好视觉效果和审美价值，与桥位环境共同构成景观的桥梁。,景观桥应该具有以下三个特征：,1.,符合桥梁造型美、功能美和形式美法则；,2.,遵循桥梁与环境协调的规律；,3.,体现自然景观、人文景观、历史文化景观的内涵或具有象征作用；,（二）景观桥发展简史,1.,桥梁设计发展历程大致经历两个阶段：桥梁造型设计 桥梁景观设计；,2.,国外在,20,世纪,60-70,年代开始提出桥梁景观的概念，将桥梁造型与周围环境一起作为审美对象。在国内，景观桥概念现已开始提出，厦门海沧大桥是国内首个完成全面的景观设计的桥梁。,厦门海沧大桥,二、景观桥概况,三、景观桥的设计方式,（一）桥梁表面装饰,景观桥通过表面处理，即色彩和质感的处理，能够恰当得表现出桥梁各部位结构的特征，更使桥梁与其周边环境相协调，并能更好的兼顾当地的民风、民俗。,1.,混凝装饰,2.,饰面装饰,（,1,）花岗石饰面,（,2,）预制板块材饰面,饰面装饰,3.,桥面处理,（,1,）桥体景观,（,2,）人行道景观,（,3,）路缘景观,（,4,）栏杆景观,（,5,）分车绿带景观,（,6,）亭廊景观,（,7,）其它,桥面处理,二、桥梁照明装饰,1.,以人工光展示桥梁的形态特征和建筑风格；,明石海峡大桥,设置在悬索桥主缆上的彩灯串和拱桥拱肋上的泛光灯，可将主缆和拱肋的优美曲线分别展示在夜幕中,三、景观桥的设计方式,润扬大桥,对于索塔和斜拉桥索面 通常以泛光照明投射，能使索塔更为挺拔壮观，索面轻薄如沙,三、景观桥的设计方式,宁波琴桥为系杆拱结构，主梁下精心设置了具有节奏规律和烘托桥体形象的吸顶灯，这样不仅使整座桥梁看上去清盈和飘逸，呈现出亮丽而清晰的倒影效果,宁波琴桥,三、景观桥的设计方式,桥上设置亭廊，通过泛光灯和线光源的巧妙运用、亭廊内灯光外透和灯光的色彩变化，在夜空中可以勾勒画出亭与廊的高低起伏，随着桥体变化形成节奏韵律，再添桥上流动的车行灯光与桥下波光粼粼的水面，与背景中的城市灯光相映成辉，构成梦幻般的夜间景观,江西婺源徽派景观桥,三、景观桥的设计方式,2.,采用光效果改善桥梁建筑外观，扬各种桥型形态特征之长，避桥梁局部结构不美观之短；,斜拉桥交叉的拉索,三、景观桥的设计方式,悬索桥庞大而笨重的锚碇,三、景观桥的设计方式,3.,光照度和光色彩要有助于表达照明主题，光面色彩和照明要柔和均匀，给人以舒适之感。,台湾苗栗新港大桥,三、景观桥的设计方式,天津大沽桥,三、景观桥的设计方式,4.,桥梁夜景照明的灯具是桥面重要的硬质景观构成，现代建筑夜景观设计提出了建筑与灯具一体化的概念，桥梁照明灯具也要与桥梁景观成为一个整体。灯具造型要与桥梁建筑风格和形态特征相一致，为了反应桥梁中对地域文化的追求，有时还要选择具有地域风格的灯具造型。,天津北安桥,三、景观桥的设计方式,四、景观桥案例分析,泰州 鼓楼大桥,1.,地理位置,位于江苏省中部的泰州市，鼓楼大桥位于泰州市主城区棋盘式道路的鼓楼路北端，是鼓楼路跨越北城河的一座景观桥梁，桥南紧接人民东路，桥北穿过规划中的城河北岸带状绿地之后，再与东进路相接。,合肥市,南京市,泰州市,武汉市,郑州市,上海市,江苏,四、景观桥案例分析,人民东路,带状绿地,带状绿地,鼓楼大桥,东进东路,海陵区政府,四、景观桥案例分析,2.,设计指导思想,（,1,）景观环境原则：鼓楼大桥设计既要突出个性，又要充分考虑两岸的地域特征，与泰州古城和东城河风景环境相协调，还要赋予大桥历史内涵，增加桥梁景观的文化底蕴；,（,2,）力求成为景观桥梁，具备“宏观构景、中观造势、近观显巧”的效果。,（,3,）综合考虑道路交通，休闲观景和人行、游船等功能要求，做到车行畅通，人行方便、休闲观光舒适；,（,4,）便于大桥亭廊管理，“只避雨、防日晒、不挡风”；,（,5,）桥梁与夜景照明相结合，使之成为全天候的景观。,3.,设计定位,泰州市历史文化悠久，遗有不少文物古迹，桥下便是古代护城河，邻桥就有古城墙烽火台、关帝庙、天滋亭和南岸长廊。桥南与鼓楼路直接相连，,四、景观桥案例分析,虽然原古城内的鼓楼已毁，但鼓楼名称犹存。鼓楼大桥是鼓楼路功能的延伸，大桥造型也应延续当地的建筑历史文化。,从鼓楼大桥的综合功能出发，并考虑其周边环境，大桥设计构思的主题定为泰州市建筑历史文化的延伸。,（,1,）采用传统的多孔实腹式拱形式，两侧面按古城墙料石砌筑方法进行贴面。按照鼓楼路的功能划分，将桥梁平面设计成功能和结构均独立的三幅桥。,（,2,）桥上置亭，并以长廊相连。这不仅是南岸亭廊文化的延伸，而且也是鼓楼路和人民东路人行休闲观光的延续。,（,3,）延伸两条绿化分隔带，将绿化引上桥；,（,4,）做“鼓”的文章，在桥栏板、路灯造型和桥头广场上体现鼓文化。,四、景观桥案例分析,4.,设计特点,环绕同一构思主题，展开桥梁结构设计、建筑设计和照明设计。,（,1,）根据,5,孔桥拱桥的结构布置和桥两端的接线情况，桥面设置,2.5%,的纵坡，河道中间,80m,范围内,R=1600m,的凸型竖曲线。采用,5,孔传统的拱桥形式，如下图所示，结构为,5,孔对称布置的钢筋混凝土连拱，跨径组合为,24m+25.5m+30m+25.5m+24m,，净矢跨比分别为,1,7,、,1,6,和,1,6.75,。,30m,25.5m,24m,25.5m,24m,四、景观桥案例分析,为了呈现拱圈的完整性，起拱线设置在常水位以上,10cm,处。,10cm,四、景观桥案例分析,大桥横向总宽度为,43.4m,，属特殊宽度的桥梁。为了适应宽桥横向变形的要求，根据桥面中间设有两条机非分隔绿化带的特点，将横向分为平行的三幅桥，桥墩横向分开，两幅桥的桥台之间设置变形缝。,四、景观桥案例分析,43.4m,三幅桥,桥南距起拱线,13m,处埋有主城区的自来水总管，为了不搬迁这一管线，结构设计采取了两条措施：,采用空腹式钢筋混凝土连拱结构，以减少桥台的水平推力，每幅拱桥两侧封钢筋混凝土装饰板，并以粉红色花岗石板贴面，形成民族风格的建筑特色；,U,型桥台填方采用片石混凝土。,采用圆端头实心桥墩，为了处理好拱角和拱座的关系，使连孔主拱圈线型具有良好的建筑收头，在桥两侧的墩顶上各设置一个,1,4,球体，并在起拱线的下方设置圆端头的裙边。,1,4,球体桥墩,四、景观桥案例分析,（,2,）桥上设置亭廊,人行道在交通上是步行交通的专用通道，步行者通常有三种基本类型：一是行走无固定目标，悠闲随便；二是有明确目标，行走较快；再是以上两类兼顾的行人。为满足不同类型步行者的不同需求，将总宽度为,6.7m,的人行道分为两个部分，如图,2,所示外侧,3.2m,设置亭廊（为半封闭空间），第一类行人通过时既可游又可憩；内侧,3.5m,人行道空间为敞开式空间，供第二类行人迅速通行。亭廊内侧与露天人行道大部分为互通空间，让第三类步行者自由选择。,图,2,非机动车道,机动车道,亭,廊,外侧,3.5m,人行道,内侧,3.2m,人行道,绿化带,四、景观桥案例分析,在拱顶外侧设置,5,亭，并以长廊相连、廊间以漏窗点缀。亭分两种类型，主亭与次亭均为中檐亭，边厅为单檐攒尖顶。桥两侧人行道宽度分别设置,29,间，长达,110.5m,的亭廊，将拱桥、亭、廊等,3,种建筑形式有机的结合在一起，造型别具一格，见图,3,所示。边看亭与廊高低起伏，屋檐重叠错落，随着桥孔起伏变化形成节奏韵律，可称优美的景观建筑。,图,3,四、景观桥案例分析,（,3,）桥上绿化,桥面设置两条绿化分隔带，全部栽植金叶女贞。绿化带中在各个拱顶处设置长,5m,的透光天窗，有利桥下游客和两岸游步道行人通过。天窗顶部安装不锈钢格栅，格栅上面搁置防爆玻璃。天窗四周布置不锈钢矮护栏，高度与绿化带齐平。,两侧绿化带,透光天窗,四、景观桥案例分析,桥下行人,四、景观桥案例分析,（,4,）桥南边孔设置“桥中桥”,桥南与人民东路接线紧迫，南桥台位置占用了滨河绿地原来的游步道。为了恢复滨河游步道，如图,3,所示，在南端边孔下设置临水曲折小桥（曲折桥内侧养荷花，外侧通游船），构成了鼓楼大桥特有的“桥中桥”,桥中桥,图,3,四、景观桥案例分析,（,5,）桥梁附属设施烘托同一主题,亭内栏板为双面石浮雕，栏板内侧饰以“千年鼓韵”系列石雕，同时还在桥东南角设置鼓广场，多处表述鼓文化。,鼓广场,“千年鼓韵”系列石雕,四、景观桥案例分析,（,6,）,设立在绿化分隔带中心的路灯，采用古典式的双叉造型，灯具为铜钟式造型，双叉下方设置挂落，这种独特的路灯造型对现代的行车道和古典的亭廊之间在风格上起到很好的过渡作用。,双叉造型路灯,四、景观桥案例分析,（,7,）在大桥夜景照明设计中，抓住这座桥的美学特征，选择拱、桥面饰边和亭廊作为主照明要素，分别以夜景照明的各种手法进行表现，实际夜景效果与亭廊桥的整体建筑风格相融。,泰州鼓楼大桥夜景,四、景观桥案例分析,五、景观桥赏析,芦潮港新城是以,滴水,的主题为理念，因此要求城市桥梁的景观设计和环湖景观设计与城市的总体风格相一致，以丰富的道路和桥梁形态景观充分反映水文化的理念，塑造不同特色的景观亮点。,芦潮港海港大桥景观设计,五、景观桥赏析,水晶之桥景观设计,该桥以水为主体设计元素，桥面广场以水韵漾开的形式为造型依据，在桥面外侧设以叠水瀑布，使桥在解决交通功能的同时，成为新城的一个观景平台。另外，桥体顺承水韵的表现效果，以充塞活动水泡的水晶灯柱作为桥面的亮点，呈现晶莹剔透的水晶效果，使其与水的主题紧密结合。该桥梁栏杆简约、大方，内旋的栏杆形式，与桥面观景平台和谐统一。桥面铺地采用圆形扩散形式，与桥面观景平台协调，形成开阔的视觉空间。同时，桥面利用地灯丰富夜间桥梁景观，使桥面观景平台成为新城夜间的一个观景佳处。,五、景观桥赏析,展翅之桥景观设计,该桥位于滴水湖入海口的,A,港，由于其位置的特殊性，桥型充分利用了曲线艺术的特点，以海鸥的抽象形态为设计依托，形成了充满生机的桥梁景观，丰富了道路及水岸风景,.,桥梁栏杆利用简单的曲线形式呼应桥体造型，其功能性极强，合观赏性与实用性于一体，上部栏杆可扶手，下部栏杆可作简便的休闲座椅，给行人以短暂的休憩。该桥铺地使用简洁的方格形式，通过对铺地色彩的合理搭配，融环境景观于一体，并利用较深的色彩衬托洁白的,展翅,，突出桥梁景观重点。,五、景观桥赏析,波纹之桥景观设计,该桥型以水纹、波纹为主体构成元素，在桥外侧设计了以波纹为特征的造型，突出,水,的文化理念，朴实，亲切。该桥的亮点在于人行道外侧曲线型观景平台，为游客观赏滴水湖景观提供了场所，栏杆形式以贴近其曲线风格为主，直立型栏杆形式配以动感的曲线，展现了一种力度美。桥面铺地采用简洁的砖石形式，将曲线型观景平台加以突出，丰富桥梁艺术景观,韩国首尔的汉江大桥成为了全球首个喷泉大桥。这套喷泉被安装在汉江大桥的两侧，它可以直接从桥下的汉江中取水并喷涌而出，大桥的两边都装有,9380,个喷嘴，每分钟的喷水量达,190,吨，另外，喷泉还设计有,100,种不同的喷涌方式，供游人观赏。,五、景观桥赏析,五、景观桥赏析,海浪之桥景观设计,浦江帆影景观设计,六、总结与建议,1.,目前景观桥在国内已经逐渐开始兴起，景观桥发展速度相对比较快，桥梁形式也比较丰富，如果要大规模创新的话还是有一定难度，建议在已出现的景观桥形式中，在允许的情况下可将几种形式组合起来。,2.,景观桥目前造价比较高，在建造时需要将成本因素和景观因素应综合起来考虑。,3.,目前景观桥在景观部分设计上主要还是以桥面装饰和夜景灯光为设计创新突破口。,共同成长相伴一生,THE END,
