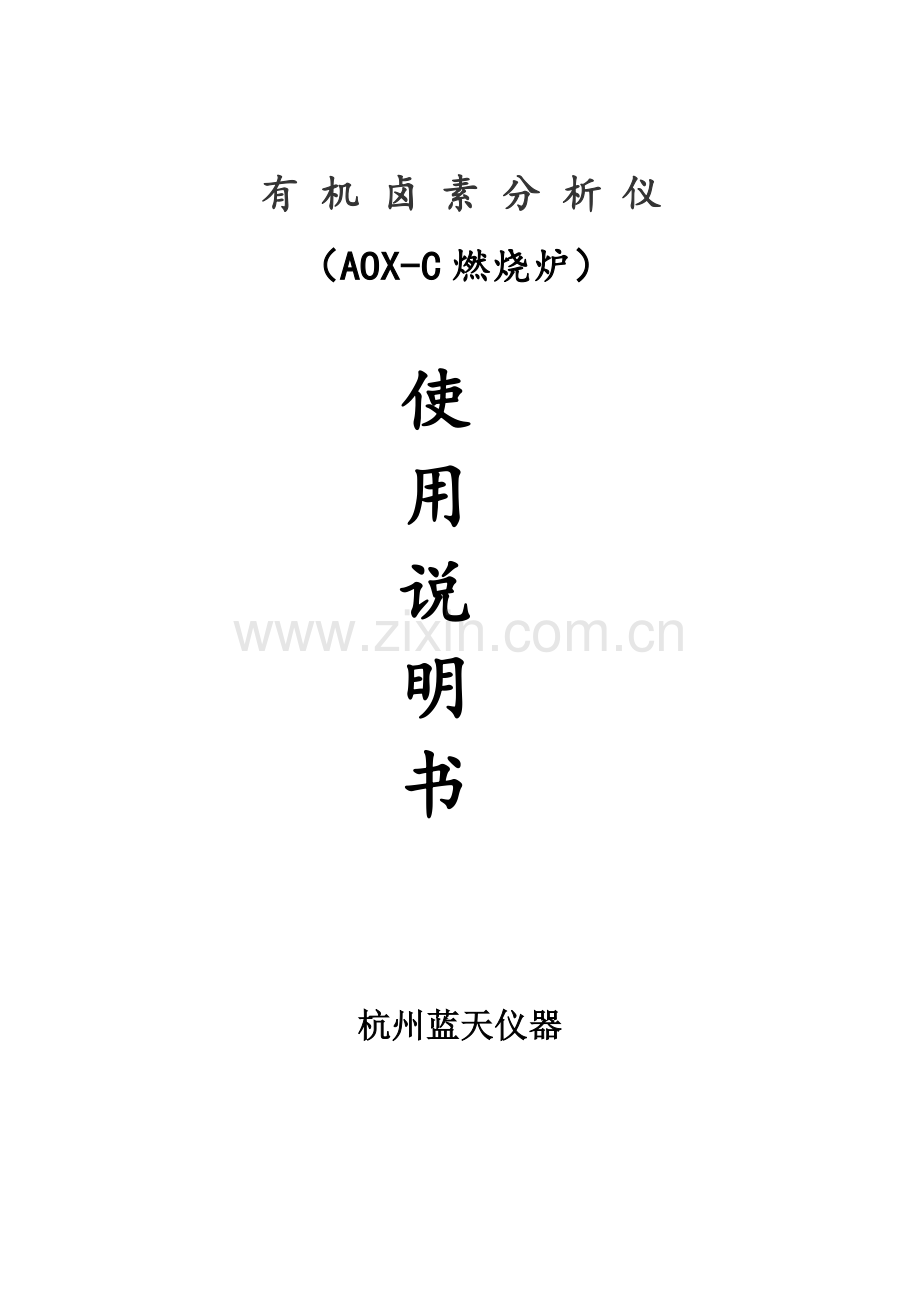

有 机 卤 素 分 析 仪
（AOX-C燃烧炉）

使
用
说
明
书

杭州蓝天仪器

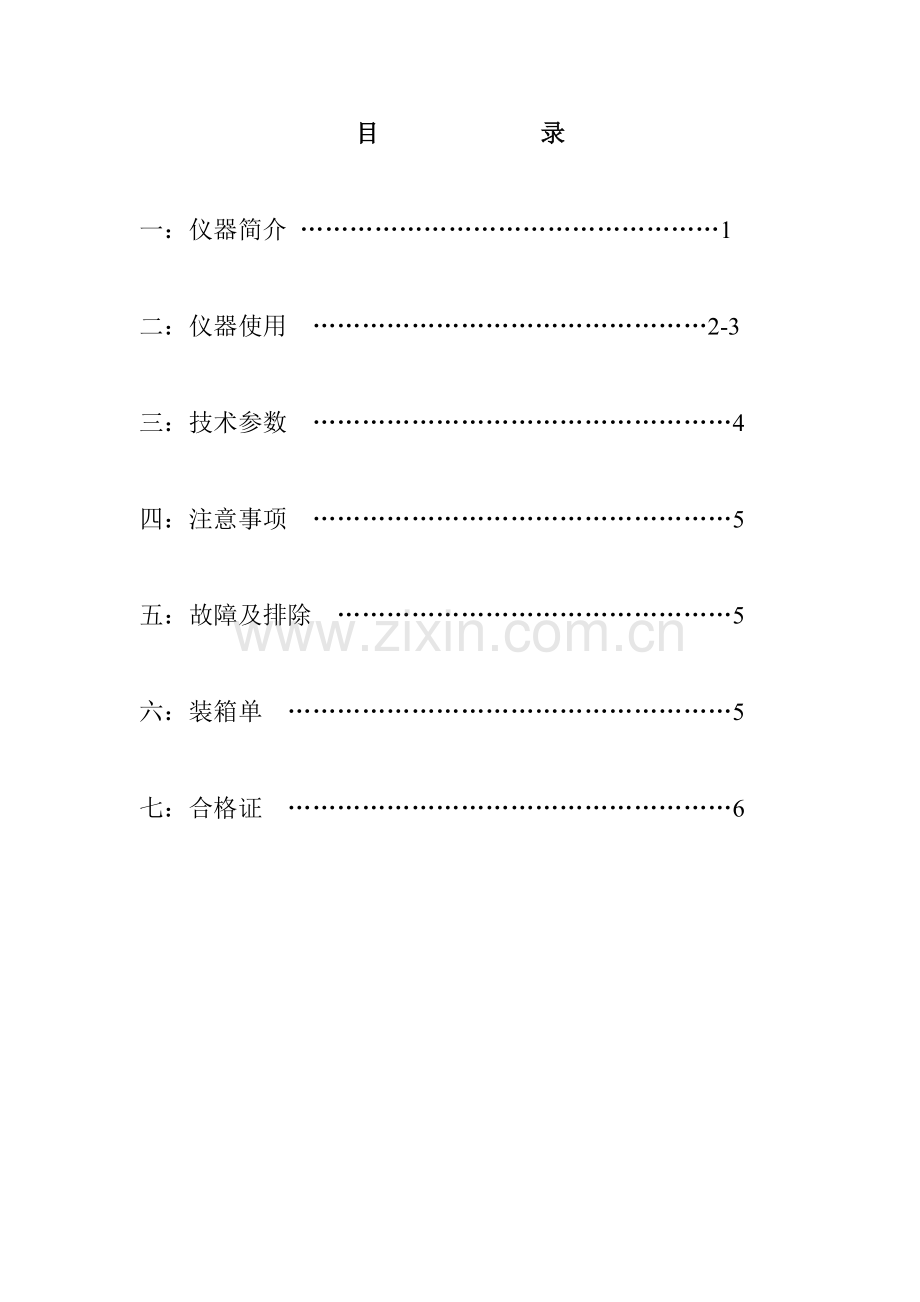

目 录

一：仪器简介 ……………………………………………1

二：仪器使用 …………………………………………2-3

三：技术参数 ……………………………………………4

四：注意事项 ……………………………………………5

五：故障及排除 …………………………………………5

六：装箱单 ………………………………………………5

七：合格证 ………………………………………………6

一．仪器简介
AOX-3卤素分析仪（燃烧炉） 专用于：饮用水，地表水，地下水，污水，流出水，废水，自来水，盐水，处理水，纸浆排出水，土壤，沉积物，淤泥和废油脂的快速、精确检测各种类型的有机卤素。
适用于《水质 可吸附有机卤素（AOX）的测定 离子色谱法》或《水质 可吸附有机卤素（AOX）的测定 微库仑法》。

产品特点：一体化制作，紧凑外观设计,操作便利，体积小；快速启动时间< 10 min，在同类产品启动速度最快；快速和准确的分析固体和液体样品；高效，可在样品舟上直接注入样品；低电压高温炉，有效保证使用寿命（220V，1500W）；可以24小时 全天候工作；简洁高效设计，可开启式，随时观察仪器内的样品状况。

整套炉子有：

（1） 主机：AOX-3一体化可内置式洗气系统燃烧炉1台，.燃烧管一支.样品舟2只，.石英推杆一支.橡胶封头2个；
（2） 专用氮气加压吸附装置 2件/套（氮气加压管1支，吸附柱1支，氮气加压管固定装置一套）；
（3） 外经15MM硅胶管1.27M：（ 28公分连接氮气出口与氮气加压管支管； 54公分连接氧气出口1与燃烧管外管；28公分连接氧气出口2与燃烧管内管；12公分连接燃烧管出口与吸收管；5公分连接氮气加压管和吸附柱；
（4） 专用洗气瓶5个；专用吸收瓶 2个，专用吸收管 2支，50ML比色管架1个，100ML比色管架1个；
（5） 增送：纱布1块，胶布1卷，塑料扎线20条；

另：用户自备：
（A）活性碳500G，或现成活性碳管；
（B）离子色谱仪1台，针筒进样器5支---参考价值9.8万元；
（C）中华人民共和国环境保护行业标准（HJ/T83-2001）1本及书中所提到的试剂；

二、仪器使用

（1） 准备工作操作参考：（样品前处理方式：采用柱吸附法）；
把蝴蝶夹装在滴定台上，夹住氮气加压管，按“5.4.1”要求用细纱布包裹“活性碳吸附柱”的上头，用长5CM的硅胶管连接“氮气加压管”的下头，，氮气瓶通过减压阀接上气源盒上
的氮气进气口，用长28CM的硅胶管连接“氮气加压管”的支管与氮气出口；
从“氮气加压管”的上口装入活性碳到硅胶管内，再从上口灌入“水样”，封住上口，调节流量计阀门充入氮气。操作时可根据情况用纱布抵触“活性碳吸附柱”的下口控制废水的流出；

（2）AOX炉及配件的连接

A.把3个专用洗气瓶装入仪器后背的盒内用胶管连接上，（如选用99.999纯氧就不需要按装连接洗气瓶进行洗气）。将氧气管接到氧气进口。外径15mm硅胶管 剪54CM连接氧气出口1与燃烧管外管进气支管，剪28CM连接氧气出口2与燃烧管内管进气支管；
B.外径15mm硅胶管剪 12CM连接燃烧管出口与5ML专用吸收管（燃烧管出口与5ML专用吸收管距离尽可能短，以防止冷凝结固）；
具体操作标准按照：《水质 可吸附有机卤素（AOX）的测定 离子色谱法》
或《水质 可吸附有机卤素（AOX）的测定 离子色谱法》

（2）燃烧炉操作面板功能

SET: 功能键
OUT：输出指示
PV窗口：测量值
SV窗口：设定值
ALM1：上限报警
ALM2：下限报警
< ：移位键
∨：减键
∧：加键
AT(AL)：自动整定
普通操作方法：
接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按←键PV显示C01。按←↑↓设置所需的温度。按SET键，PV显示t01。按←↑↓设置-1。等到返回菜单（SV显示STOP）。再按↓键二秒钟，SV显示RUN即可。此时PV即显示升温。SV窗口HOLD和设置的温度交替显示。

例如：要仪器到950℃长期保持自动恒温
按 ← 键一下 C01 = 950
按SET键一下 t01 = -1
等到SV返回STOP，再按↓键。SV显示RUN即仪器开始工作。

定时功能操作方法：
接通电源，按↑键二秒钟使PV显示STOP（暂停）。按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。按SET键PV显示C02。按←↑↓设置工作所需的温度, 按SET键PV显示t02, 按←↑↓设置所需恒温时间, 按SET键PV显示C03, 按←↑↓设置所需用实际温度（即和C02同样的温度）, 按SET键PV显示t03, 按←↑↓设置-121。等到返回菜单（SV显示STOP）。再按↓键二秒即启动。此时PV窗口显示温度上升。SV显示温度上升或时间运营。
例如：要950℃恒温10分钟。
按 ← 键一下 C01 =50 （起始温度为略高于室内温度的值，如50℃。）
按SET键一下 t01 =20 (一般情况下该段升温时间不宜过短，否则容易温度过冲。)
按SET键一下 C02 =950 (工作需要温度)
按SET键一下 t02 =10 (恒温时间)
按SET键一下 C03 =950 (工作用的温度)
按SET键一下 t03 =-121
等到SV显示STOP再按↓键二秒SV显示RUN即启动。此时PV显示实测温度上升。SV显示设置温度上升或时间运行。

三．技术参数：
·检测原理：高温燃烧法/
·燃烧温度：最高可至1150°C
·电源电压：220V/50HZ
·加热功率：1500W
·进样量：5-1000mg
·检测范围：0.8 μg/L ~1000 μg/L
·平均分析时间：3-10min （不包含样品预处理过程）
·气体：氧气 99.9%（99.999%更佳），氮气
·改进型样品舟，可直接注入样品

四．注意事项
1． 仪器外壳必须有效接地，以保证使用安全。
2． 仪器应放通风良好室内，在其周围不可放置易燃易爆物品。
3． 本仪器无防爆装置，不得放入易燃易爆物品。

五．故障及排除
现象
原因
排除方法
1.无电源
1插头未插好或断电
插好插头或接好线
2熔断器烧断
更换熔断器
2. 炉内温度不升
1． 设定温度低
2． 电热器坏
3． 控温仪坏
1． 调整设定温度
2． 换电热器
3． 换控温仪
3.设定温度与炉内温度误差大
1． 温度传感器坏
2． 控温仪坏
1． 换传感器
2． 换控温仪
4.超温报警异常
1． 设定温度低
2． 控温仪坏
1． 调整设定温度
2． 换控温仪

六．装箱单
序号
类别
名称
单位
数量
备注
1
主件
AOX-C一体化可内置式洗气系统燃烧炉1台，.燃烧管一支.样品舟2只，.石英推杆一支.橡胶封头2个；
套
1

2
配件
（1）专用氮气加压吸附装置 2件/套（氮气加压管1支，吸附柱1支，氮气加压管固定装置一套）；
（2）外经15MM硅胶管1.27M
（3）专用洗气瓶5个；专用吸收瓶 2个，专用吸收管 2支，50ML比色管架1个，100ML比色管架1个；

套

1

3
增送件
纱布1块，胶布1卷，塑料扎线20条；
套
1

文件
使用说明书
份
1

3
文件
装箱清单
份
1

4
文件
合格证
份
1

七．合格证

仪器名称
有机卤素燃烧炉
型号规格
AOX-C
出厂编号

出厂日期

检 验 员
