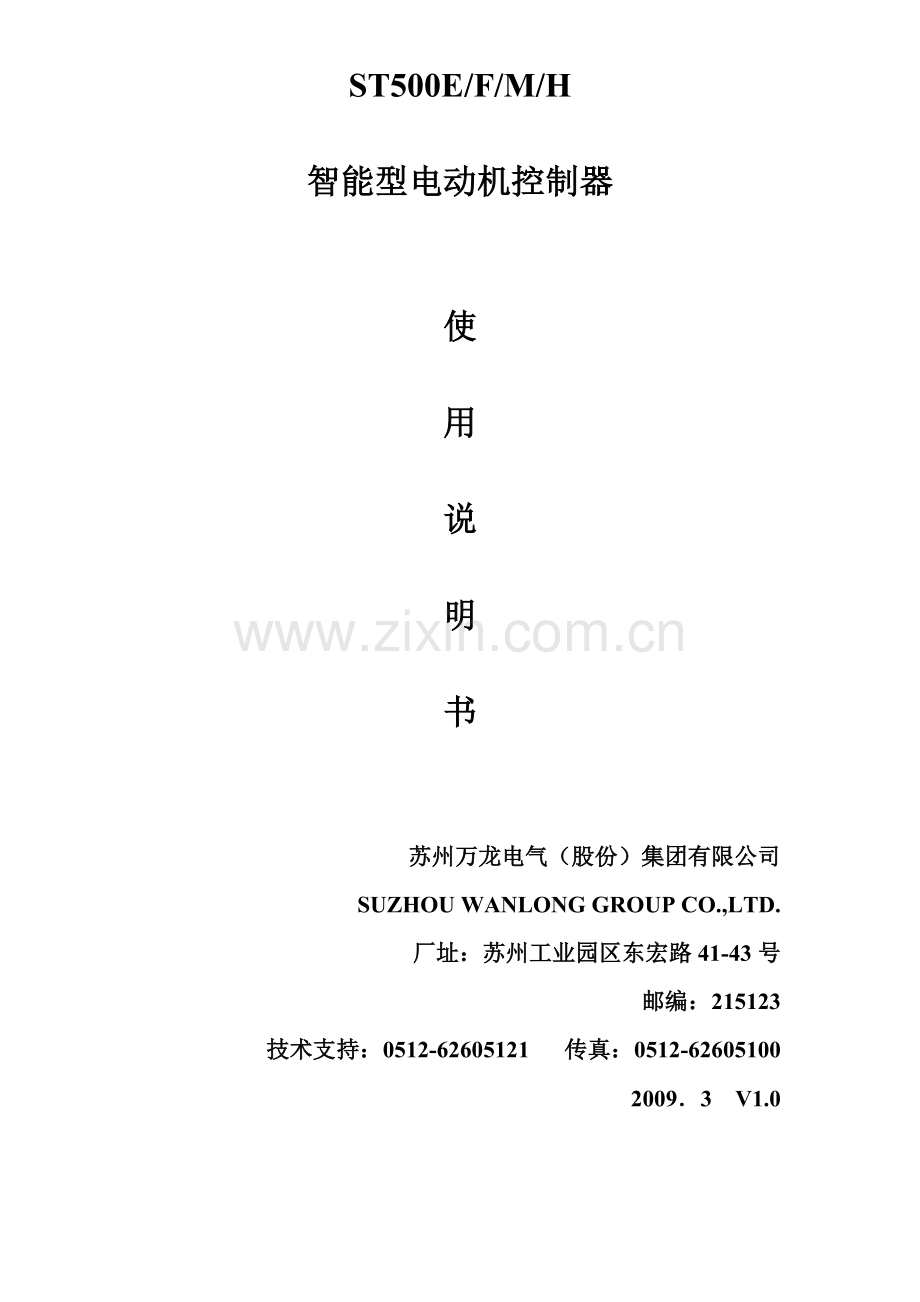

ST500EFMH使用说明书.doc

ST500E/F/M/H

智能型电动机控制器

使

用

说

明

书

苏州万龙电气（股份）集团有限公司
SUZHOU WANLONG GROUP CO.,LTD.
厂址：苏州工业园区东宏路41-43号
邮编：215123
技术支持：0512-62605121 传真：[phone]
2009．3 V1.0

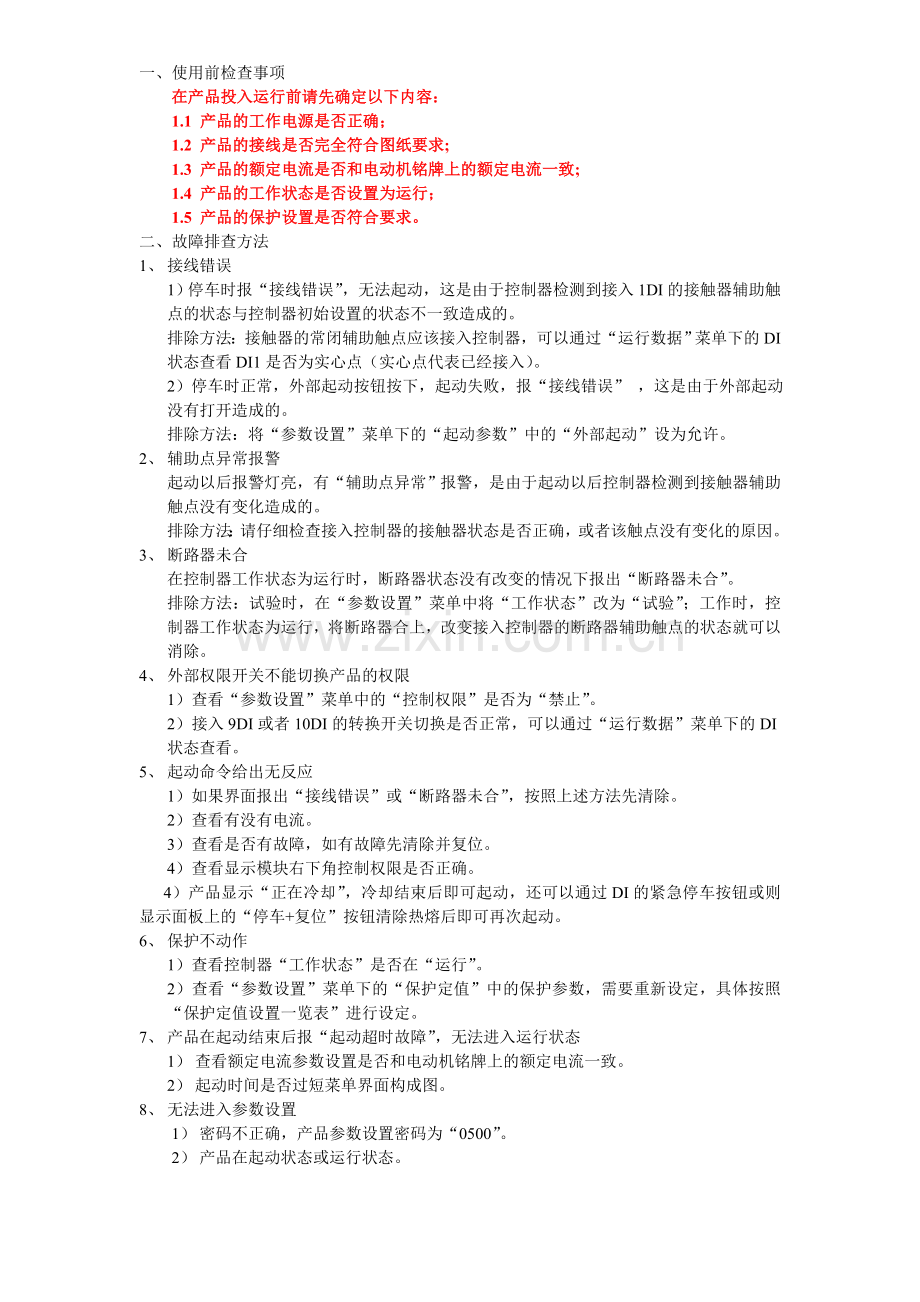

一、 使用前检查事项
在产品投入运行前请先确定以下内容：
1.1 产品的工作电源是否正确；
1.2 产品的接线是否完全符合图纸要求;
1.3 产品的额定电流是否和电动机铭牌上的额定电流一致;
1.4 产品的工作状态是否设置为运行；
1.5 产品的保护设置是否符合要求。
二、 故障排查方法
1、 接线错误
1）停车时报“接线错误”，无法起动，这是由于控制器检测到接入1DI的接触器辅助触点的状态与控制器初始设置的状态不一致造成的。
排除方法：接触器的常闭辅助触点应该接入控制器，可以通过“运行数据”菜单下的DI状态查看DI1是否为实心点（实心点代表已经接入）。
2）停车时正常，外部起动按钮按下，起动失败，报“接线错误” ，这是由于外部起动没有打开造成的。
排除方法：将“参数设置”菜单下的“起动参数”中的“外部起动”设为允许。
2、 辅助点异常报警
起动以后报警灯亮，有“辅助点异常”报警，是由于起动以后控制器检测到接触器辅助触点没有变化造成的。
排除方法：请仔细检查接入控制器的接触器状态是否正确，或者该触点没有变化的原因。
3、 断路器未合
在控制器工作状态为运行时，断路器状态没有改变的情况下报出“断路器未合”。
排除方法：试验时，在“参数设置”菜单中将“工作状态”改为“试验”；工作时，控制器工作状态为运行，将断路器合上，改变接入控制器的断路器辅助触点的状态就可以消除。
4、 外部权限开关不能切换产品的权限
1）查看“参数设置”菜单中的“控制权限”是否为“禁止”。
2）接入9DI或者10DI的转换开关切换是否正常，可以通过“运行数据”菜单下的DI状态查看。
5、 起动命令给出无反应
1）如果界面报出“接线错误”或“断路器未合”，按照上述方法先清除。
2）查看有没有电流。
3）查看是否有故障，如有故障先清除并复位。
4）查看显示模块右下角控制权限是否正确。
4）产品显示“正在冷却”，冷却结束后即可起动，还可以通过DI的紧急停车按钮或则显示面板上的“停车+复位”按钮清除热熔后即可再次起动。
6、 保护不动作
1）查看控制器“工作状态”是否在“运行”。
2）查看“参数设置”菜单下的“保护定值”中的保护参数，需要重新设定，具体按照“保护定值设置一览表”进行设定。
7、 产品在起动结束后报“起动超时故障”，无法进入运行状态
1） 查看额定电流参数设置是否和电动机铭牌上的额定电流一致。
2） 起动时间是否过短菜单界面构成图。
8、 无法进入参数设置
1） 密码不正确，产品参数设置密码为“0500”。
2） 产品在起动状态或运行状态。
