德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。在相同管径和流速条件下，流量表探头产生的差压，较威力巴探头的要大一些，约大20%—40%，了解产品安装方式，做到正确施工安装是保证测量准确的前提/

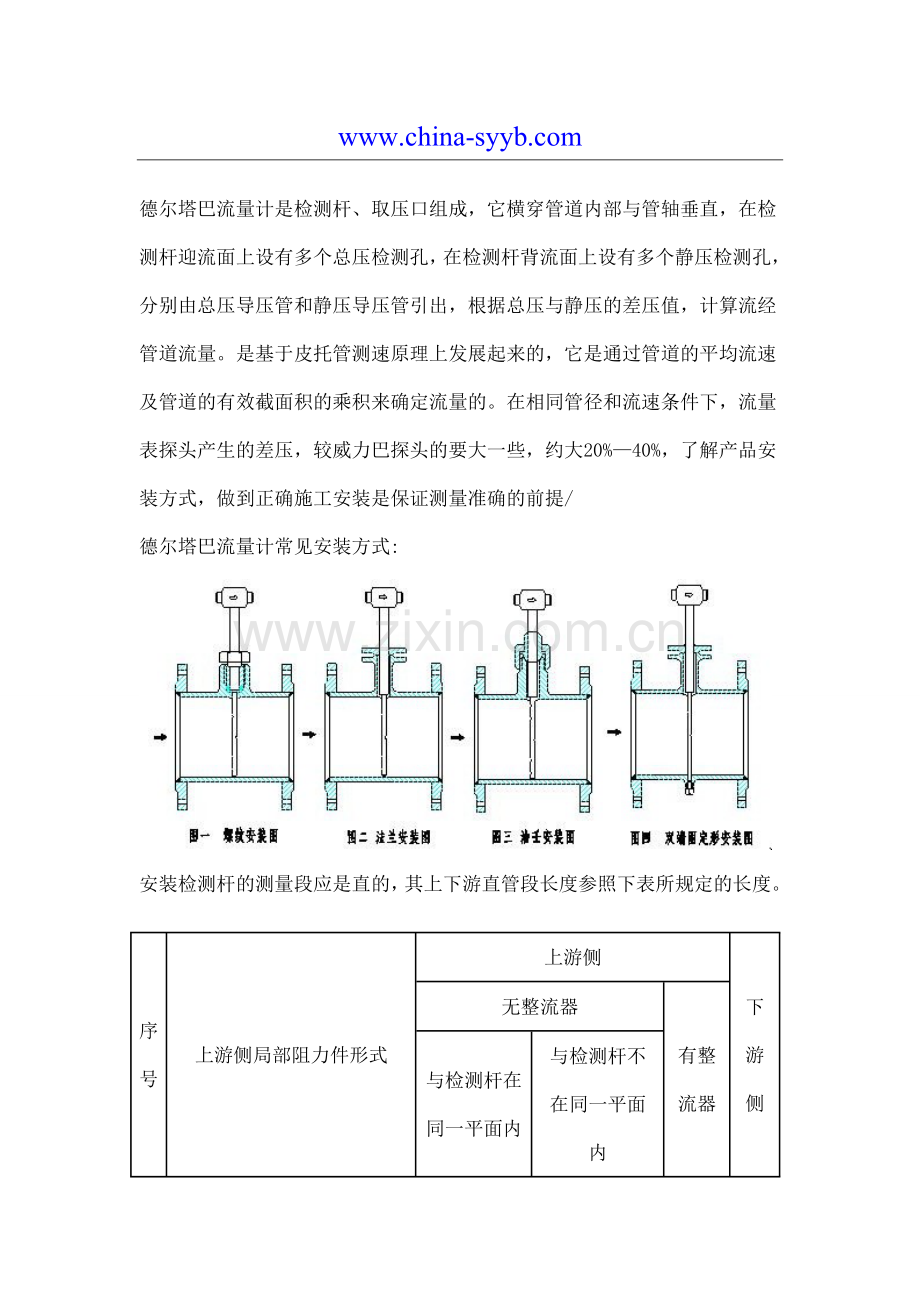

德尔塔巴流量计常见安装方式:

安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

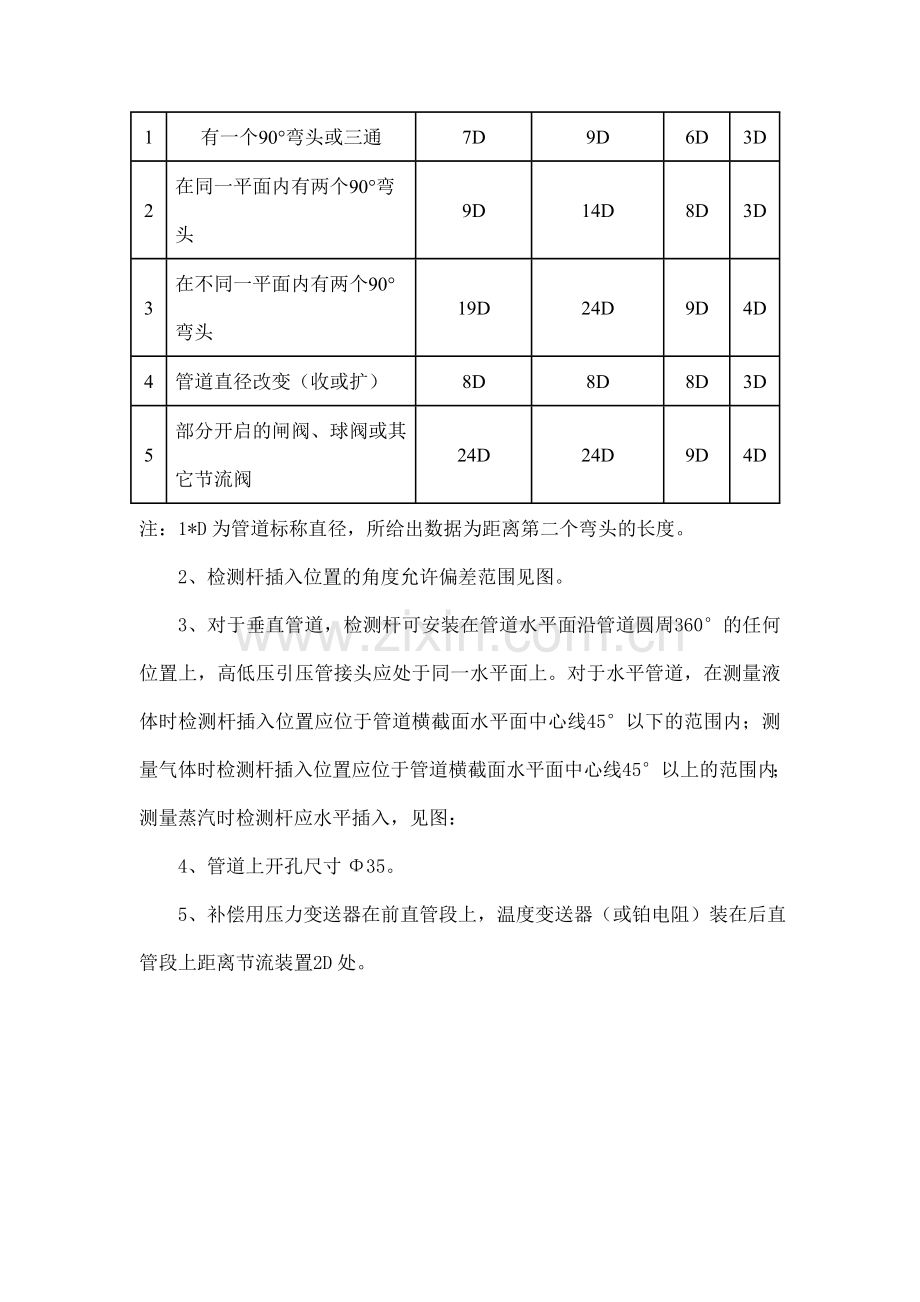

序号
上游侧局部阻力件形式
上游侧
下
游
侧
无整流器
有整流器
与检测杆在同一平面内
与检测杆不在同一平面内
1
有一个90°弯头或三通
7D
9D
6D
3D
2
在同一平面内有两个90°弯头
9D
14D
8D
3D
3
在不同一平面内有两个90°弯头
19D
24D
9D
4D
4
管道直径改变（收或扩）
8D
8D
8D
3D
5
部分开启的闸阀、球阀或其它节流阀
24D
24D
9D
4D
注：1*D为管道标称直径，所给出数据为距离第二个弯头的长度。
2、检测杆插入位置的角度允许偏差范围见图。
3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图：
4、管道上开孔尺寸Φ35。
5、补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。

德尔塔巴流量计选型表：
项 目
代 码
说 明
SY-DTB

匀速管流量计
传感器类型
D

德尔塔巴流量计
W

威力巴流量计
A

阿牛巴流量计
介质类型
Y

液体
Q

气体
Z

蒸汽
流体温度

2

＜200℃
5

＜500℃
流体压力

1

≤1.6MPA
2

≤4.0MPA
3

≤6.3MPA
4

≤10.0MPA
5

≤25.0MPA
精 度

1

1.0级
2

1.5级
3

2.5级
连接方式

1

螺纹连接
2

法兰连接
口 径

DN
用数字表示(公称通径)
附件（选配）

F
带可拆卸安装球阀

J
带截止阀

L
带冷凝管

S
带三阀组

CB
差压变送器

XJ
流量积算仪

BC
温压补偿带温度与压力传感器
文章来源：www.china-
