课程设计--xxx特种设备制造厂供配电系统变(配)电所电气设计.doc

目 录
课程设计任务书
1.负荷等级确定与供电电源………….……………...…………………..…............................ 5
1.1 工程概况与设计依据
1.2 负荷等级确定与供电电源取得
2.负荷计算与无功补偿……………………………………….………………………. 6
2.1 各回路负荷计算
2.2 无功补偿方案选择
2.3 总计算负荷确定
3.变压器类型、台数及容量选择………….…..……………………….…………………….. 9
3.1变压器类型选择
3.2变压器台数选择
3.3变压器容量选择
4.（配）变电所电气主接线设计………………………………………….………………….. 10
4.1 高压配电网接线设计
4.2 变电所电气主接线设计
4.3低压配电网接线设计
5.短路计算与电气设备选择校验………………………………….………………………….. 12
5.1 短路电流计算.
5.2高压电气设备选择校验
5.3低压电气设备选择校验
6.导线电缆选择校验………………………..………………………….………………………… 17
6.1高低压母线选择校验
6.2 高压进出线电缆选择校验
6.3 低压出线电缆选择校验
7.（配）变电所电气装置布置……………………………………….……..………………….. 19
7.1（配）变电所的所址与结构形式
7.1（配）变电所的总体布置设计
7.2（配）变电所的具体布置与结构设计
8.（配）变电所接地装置布置…………………………………….……….……………..…….. 20
8.1 接地类型及要求
8.2 接地装置设计
8.3 接地布置及等电位联结
参考文献……………………………………….…………………………………………................. 22
设计小结……………………………………….…………………………………………................. 23
附录 设计图纸

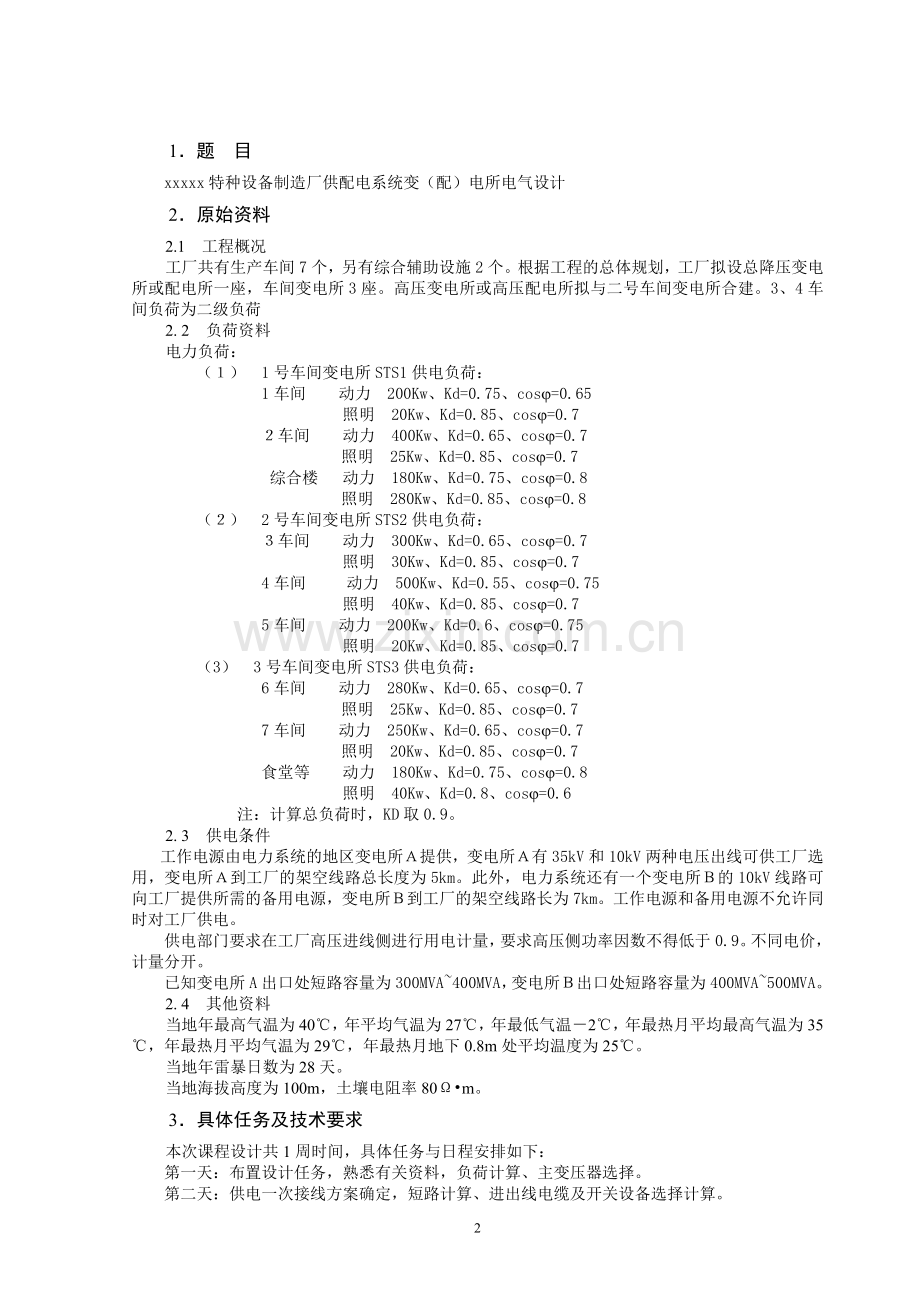

1．题 目
xxxxx特种设备制造厂供配电系统变（配）电所电气设计
2．原始资料
2.1 工程概况
工厂共有生产车间7个，另有综合辅助设施2个。根据工程的总体规划，工厂拟设总降压变电所或配电所一座，车间变电所3座。高压变电所或高压配电所拟与二号车间变电所合建。3、4车间负荷为二级负荷
2. 2 负荷资料
电力负荷：
（１）　1号车间变电所STS1供电负荷：
1车间 动力 200Kw、Kd=0.75、cosj=0.65
照明 20Kw、Kd=0.85、cosj=0.7
２车间 动力 400Kw、Kd=0.65、cosj=0.7
照明 25Kw、Kd=0.85、cosj=0.7
综合楼 动力 180Kw、Kd=0.75、cosj=0.8
照明 280Kw、Kd=0.85、cosj=0.8
（２）　2号车间变电所STS2供电负荷：
３车间 动力 300Kw、Kd=0.65、cosj=0.7
照明 30Kw、Kd=0.85、cosj=0.7
4车间 动力 500Kw、Kd=0.55、cosj=0.75
照明 40Kw、Kd=0.85、cosj=0.7
5车间 动力 200Kw、Kd=0.6、cosj=0.75
照明 20Kw、Kd=0.85、cosj=0.7
（3）　3号车间变电所STS3供电负荷：
6车间 动力 280Kw、Kd=0.65、cosj=0.7
照明 25Kw、Kd=0.85、cosj=0.7
7车间 动力 250Kw、Kd=0.65、cosj=0.7
照明 20Kw、Kd=0.85、cosj=0.7
食堂等 动力 180Kw、Kd=0.75、cosj=0.8
照明 40Kw、Kd=0.8、cosj=0.6
　　 注：计算总负荷时，KD取0.9。
2. 3 供电条件
工作电源由电力系统的地区变电所Ａ提供，变电所Ａ有35kV和10kV两种电压出线可供工厂选用，变电所Ａ到工厂的架空线路总长度为5km。此外，电力系统还有一个变电所Ｂ的10kV线路可向工厂提供所需的备用电源，变电所Ｂ到工厂的架空线路长为7km。工作电源和备用电源不允许同时对工厂供电。
供电部门要求在工厂高压进线侧进行用电计量，要求高压侧功率因数不得低于0.9。不同电价，计量分开。
已知变电所A出口处短路容量为300MVA~400MVA，变电所Ｂ出口处短路容量为400MVA~500MVA。
2. 4 其他资料
当地年最高气温为40℃，年平均气温为27℃，年最低气温－2℃，年最热月平均最高气温为35℃，年最热月平均气温为29℃，年最热月地下0.8m处平均温度为25℃。
当地年雷暴日数为28天。
当地海拔高度为100m，土壤电阻率80Ω•m。
3．具体任务及技术要求
本次课程设计共1周时间，具体任务与日程安排如下：
第一天：布置设计任务，熟悉有关资料，负荷计算、主变压器选择。
第二天：供电一次接线方案确定，短路计算、进出线电缆及开关设备选择计算。
第三天：设计绘制变电所高/低压电气系统图、电气平面布置图、接地平面布置图。
第四、第五天：编制设计报告正文（设计说明书、计算书）电子版；整理打印设计报告，交设计成果。
要求根据设计任务及工程实际情况，按照安全可靠、技术先进、经济合理的要求，独立完成10kV变配电所的电气设计。设计深度应达到扩大初步设计要求，制图应符合国家规范要求。
4．实物内容及要求
课程设计报告由设计任务书、设计报告正文、设计图纸三部分组成，并有封面、目录，装订成册。
4.1 设计报告正文内容包括：
（1）负荷等级确定与供电电源
（2）负荷计算与无功补偿
（3）变电所所址选择与结构型式
（4）变压器类型、台数及容量选择
（5）变电所电气主接线设计
（6）短路计算与电气设备选择校验
（7）进出线电缆选择校验
（8）变电所电气装置布置
（9）变电所接地装置布置
（10）参考文献
设计报告正文编写的一般要求是：必须阐明设计主题，突出阐述设计方案、文字精炼、计算简明，条理清晰、层次分明。
设计报告正文采用A4纸打印。
4.2 设计图纸包括：
（1）变电所高压电气系统图（1张A3）
（2）变电所低压电气系统图（1张A3加长）
（3）变电所电气平面布置图（1张A3）
（4）变电所接地平面布置图（1张A3）
设计图纸绘制的一般要求是：满足设计要求，遵循制图标准，依据设计规范，比例适当、布局合理，讲究绘图质量。
设计图纸采用A3图纸CAD出图。
5．参考文献
[1] 中国计划出版社编．注册建筑电气工程师必备规范汇编．北京：中国计划出版社，中国建筑工业出版社，2003
[2] 易立成编．注册电气工程师(供配电)执业资格考试强制性标准摘编．北京：中国电力出版社，2004
[3] 翁双安主编.供电工程. 北京：机械工业出版社，2004
[4] 中国航空工业规划设计研究院等编．工业与民用配电设计手册（第2、3版）．北京：中国电力出版社，1994、2005
[5] 北京照明学会设计委员编．建筑电气设计实例图册①②③④．北京：中国建筑工业出版社，1998，2000，2002
[6] 孙成群主编．民用建筑电气设计资料集．办公住宅．北京：知识产权出版社，2002
[7] 朱林根主编．21世纪建筑电气设计手册．北京：中国建筑工业出版社，2001
[8] 戴瑜兴等编．民用建筑电气设计数据手册．北京：中国建筑工业出版社，2003
[9] 中元国际工程设计研究院编．电气设计50．北京：机械工业出版社，2005
[10] 本书编委会编．建筑电气设备选型（2001版，2002版，2003～2004版），北京：中国建筑工业出版社，2001，2002，2003
[11] 刘江主编．建筑电气设备选型．北京：中国建筑工业出版社，2003
[12] 朱林根主编．现代住宅建筑电气设计．北京：中国建筑工业出版社，2004
[13] 全国电气文件编制和图形符号标准化委员会编．电气简图用图形符号标准汇编．北京：中国标准出版社，2001
[14] 全国电气文件编制和图形符号标准化委员会编．电气制图及相关标准汇编．北京：中国标准出版社，2001
[15] 高低压电器最新产品技术样本等

1. 负荷等级确定与供电电源
1.1 工程概况与设计依据
1.1.1工程概况
工厂共有生产车间7个，另有综合辅助设施2个。根据工程的总体规划，工厂拟设总降压变电所一座，车间变电所3座。高压变电所或高压配电所拟与二号车间变电所合建。3、4车间负荷为二级负荷。
1.1.2 设计依据
1）设计任务书
2）国家现行电气设计规范：
a）供配电系统设计规范 GB50052-95
b) 10kV及以下变电所设计规范 GB50053-94
c) 低压配电系统设计规范 GB50054-95
d）民用建筑电气设计规范 JGJ/T 16-92等
3）相关专业提供的条件
4) 当地供电部门有关管理规定
5）业主有关要求
1.2 负荷等级确定与供电电源取得
1.2.1 负荷等级确定
根据设计任务书，3、4车间是二级负荷，其他的为3级负荷。
本工程用电设备负荷等级确定见表1-1。
表1-1 负荷等级确定
序号
用电设备名称
负荷等级
低压配电回路
回路编号
备注
1
1车间动力
Ⅲ
1
WP1

2
1车间照明
Ⅲ
1
WL1

3
2车间动力
Ⅲ
1
WP2

4
2车间照明
Ⅲ
1
WL2

5
综合楼动力
Ⅲ
1
综P

6
综合楼照明
Ⅲ
1
综L

7
3车间动力
Ⅱ
2
WP3M、WP3S
一用一备
8
3车间照明
Ⅱ
2
WL3M、WL3S
一用一备
9
4车间动力
Ⅱ
2
WP4M、WP4S
一用一备
10
4车间照明
Ⅱ
2
WL4M、WL4S
一用一备
11
5车间动力
Ⅲ
1
WP5

12
5车间照明
Ⅲ
1
WL5

13
6车间动力
Ⅲ
1
WP6

14
6车间照明
Ⅲ
1
WL6

15
7车间动力
Ⅲ
1
WP7

16
7车间照明
Ⅲ
1
WL7

17
食堂动力
Ⅲ
1
食P

18
食堂照明
Ⅲ
1
食L

1.2.2 供电电源取得
根据设计规范，本工程整体按Ⅱ级负荷供电，外网供电电源电压Ⅱ级与共18条回路数，变压器应为4台；Ⅱ级负荷用电设备采用一用一备的方式
供电系统概略图如图1-1所示。

图1-1供电系统概略图

2. 负荷计算与无功补偿
2.1 各回路负荷计算
采用需要系数法
基本公式
有功计算负荷
无功计算负荷
视在计算负荷
计算电流
各低压配电干线的计算负荷、无功补偿前低压母线计算负荷见表2-1，表2-2，表2-3，表2-4。
表2-1 变压器T1无功补偿前低压母线计算负荷
序号
回路编号
设备
名称
设备容量
Pe / kW
Kd

计算负荷
PCkW
QCkvar
SckVA
ICA
1

200
0.75
0.65
1.17
150
175
230.77
350.63
2

20
0.85
0.7
1.02
17
17.34
24.28
36.89
3

400
0.65
0.7
1.02
260
265.2
371.43
564.34
4

25
0.85
0.7
1.02
21.25
21.68
30.36
46.13
5

180
0.75
0.8
0.75
135
101.25
168.75
256.39
6

280
0.85
0.8
0.75
238
178.5
297.5
452.00
总计算
负荷
∑

821.25
759.47

0.9 ，0.95
0.72

739.13
721.49
1026.56
1559.75

表2-2 变压器T2无功补偿前低压母线计算负荷
序号
回路编号
设备
名称
设备容量
Pe / kW
Kd

计算负荷
PCkW
QCkvar
SckVA
ICA
1

300
0.65
0.7
1.02
195
198.9
278.57
423.26
2

30
0.85
0.7
1.02
25.5
26.01
36.43
55.35
3

500
0.55
0.75
0.88
275
242
366.67
557.11
4

40
0.85
0.7
1.02
34
34.68
48.57
73.79
5

200
0.6
0.75
0.88
120
105.6
160
243.09
总计算
负荷
∑

340.5
330.51

0.9 ，0.95
0.7

306.45
313.98
437.79
665.17
其中二级负荷
（注明哪些序号）
0.92
0.97
0.68

281.93
304.56
414.61
629.95
备注
其中3、4 回路不计入总负荷。

表2-3 变压器T3无功补偿前低压母线计算负荷
序号
回路编号
设备
名称
设备容量
Pe / kW
Kd

计算负荷
PCkW
QCkvar
SckVA
ICA
1

300
0.65
0.7
1.02
195
198.9
278.57
423.26
2

30
0.85
0.7
1.02
25.5
26.01
36.43
55.35
3

500
0.55
0.75
0.88
275
242
366.67
557.11
4

40
0.85
0.7
1.02
34
34.68
48.57
73.79
5

20
0.85
0.7
1.02
17
17.34
24.29
36.90
总计算
负荷
∑

326
294.02

0..90 ，0.95
0.73

293.4
279.32
401.92
610.67
其中二级负荷
（注明哪些序号）
0.92
0.97
0.75

269.93
270.94
359.90
546.83
备注
其中1,2 回路不计入总负荷。

表2-4 变压器T4无功补偿前低压母线计算负荷
序号
回路编号
设备
名称
设备容量
Pe / kW
Kd

计算负荷
PCkW
QCkvar
SckVA
ICA
1

280
0.65
0.7
1.02
182
185.64
260
395.03
2

25
0.85
0.7
1.02
21.25
21.68
30.36
46.13
3

250
0.65
0.7
1.02
162.5
165.75
232.14
352.70
4

20
0.85
0.7
1.02
17
17.34
24.29
36.90
5

180
0.75
0.8
0.75
135
101.25
168.75
256.39
6

40
0.8
0.6
1.33
32
42.56
53.33
81.03
总计算
负荷
∑

549.75
534.22

0.9 ，0.95
0.7

494.78
507.51
708.78
1076.88

2.2 无功补偿方案
由计算结果看出，本工程的功率因数未达到要求，采用低压无功补偿装置进行补偿，采用自动投切方式补偿。
变压器低压侧无功补偿及无功补偿后低压母线计算负荷见表2-5，表2-6，表2-7，表2-8。
表2-5 变压器T1无功补偿后低压母线计算负荷
计算点变压器T1
有功计算负荷
PckW
无功计算负荷
Qckvar
视在计算负荷
SckVA
计算
电流
IcA
功率因数
cos
补偿前低压母线计算负荷
739.13
721.49
1026.56
1559.75
0.72
补偿容量 QN.Ckvar
QN.C=Pc ×[tan(arccos0.72 )－tan(arccos0.92 )]＝
实际取14组×30 kvar=420 kvar

397.54

补偿后低压母线计算负荷
739.13
301.49
798.25
1212.86
0.93

表2-6 变压器T2无功补偿后低压母线计算负荷
计算点变压器T2
有功计算负荷
PckW
无功计算负荷
Qckvar
视在计算负荷
SckVA
计算
电流
IcA
功率因数
cos
补偿前低压母线计算负荷
306.45
313.98
437.79
665.17
0.70
补偿容量 QN.Ckvar
QN.C =Pc ×[tan(arccos0.72 )－tan(arccos0.92 )]＝
实际取9组×20 kvar=180 kvar

164.83

补偿后低压母线计算负荷
306.45
133.98
334.46
508.17
0..92

表2-7 变压器T3无功补偿后低压母线计算负荷
计算点变压器T3
有功计算负荷
PckW
无功计算负荷
Qckvar
视在计算负荷
SckVA
计算
电流
IcA
功率因数
cos
补偿前低压母线计算负荷
293.4
279.32
401.92
610.67
0.73
补偿容量 QN.Ckvar
QN.C =Pc ×[tan(arccos0.73 )－tan(arccos0.92 )]＝
实际取 12组×14 kvar=168 kvar

149.70

补偿后低压母线计算负荷
293.4
111.32
313.81
476.80
0.93

表2-8 变压器T4无功补偿后低压母线计算负荷
计算点变压器T4
有功计算负荷
PckW
无功计算负荷
Qckvar
视在计算负荷
SckVA
计算
电流
IcA
功率因数
cos
补偿前低压母线计算负荷
494.78
507.51
708.78
1076.88
0.7
补偿容量 QN.Ckvar
QN.C =Pc ×[tan(arccos0.7 )－tan(arccos0.92 )]＝
实际取12组×25 kvar=300 kvar

294.0

补偿后低压母线计算负荷
494.78
207.51
536.53
215.17
0.92

2.3 总计算负荷确定
高压进线总计算负荷见表2-9。

表2-9 变电所高压进线总计算负荷
序号
计算点
有功计算负荷
PckW
无功计算负荷
Qckvar
视在计算负荷
SckVA
计算电流
IcA
功率因数
cos
1
变压器T1低压母线计算负荷
739.13
301.49
798.25
1212.86
0.93
2
T1功率损耗ΔPT≈0.01Sc ；ΔQT≈0.05Sc
7.98
39.91

3
变压器T1高压侧计算负荷
747.11
341.1
821.42
47.43
0.91
4
变压器T2低压母线计算负荷
306.45
133.98
334.46
508.17
0.92
5
T2功率损耗ΔPT≈0.01Sc ；ΔQT≈0.05Sc
3.34
16.72

6
变压器T2高压侧计算负荷
309.79
150.71
344.51
19.89
0.90
7
变压器T3低压母线计算负荷
293.4
111.32
313.81
46.80
0.93
8
T3功率损耗ΔPT≈0.01Sc ；ΔQT≈0.05Sc
3.14
15.69

9
变压器T3高压侧计算负荷
296.54
127.01
322.59
18.63
0.92
10
变压器T4低压母线计算负荷
494.78
207.51
536.53
815.17
0.92
11
T4功率损耗ΔPT≈0.01Sc ；ΔQT≈0.05Sc
5.37
26.83

12
变压器T4高压侧计算负荷
500.16
234.34
552.34
31.89
0.91
13
其他高压出线计算负荷

14
变电所高压进线总计算负荷（序号3＋6＋7）
∑
1350.31
603.43

1282.79
585.33
1410.02
81.41
0.91

3. 变压器类型、台数及容量选择
3.1变压器类型选择
变压器类型选择见表3-1。

表3-1 变压器类型选择
序号
类 型
选择结果
依 据
1
变压器相数
3
有三相用电设备
2
变比及调压方式
无载手动调压
10KV配电变压器一般采用无载调压方式
3
绕组型式
△

4
绝缘及冷却方式
干式
室内
5
外壳防护等级
IP20
防触电
6
联结组
Yyn0
一般要求
7
型 号
SC(B)- SC(B)11等系列环氧树脂变压器
节能

3.2变压器台数选择
有二级负荷，需两台变压器和双回路，选用等容量的变压器且单台变压器容量不宜大于1250KVA。，
3.3变压器容量选择
变压器容量选择见表3-2,3-3。
表3-2 变压器容量选择
序号
项 目
计算负荷
选择两台变压器的容量SNTkVA
选择一台变压器的容量SNTkVA
1
视在计算负荷SckVA
667.10
800

2
（0.6～0.7）ScKva
466.97
3
一二级负荷Sc（Ⅰ＋Ⅱ）Kva
597.12
4
变压器负荷率
T2
43%

T3
40%

表3-3 变压器容量选择
序号
项 目
计算负荷
选择两台变压器的容量SNTkVA
选择一台变压器的容量SNTkVA
1
视在计算负荷SckVA
821.42
1000
630
2
（0.6～0.7）ScKva
552.32
4
变压器负荷率
T1
82%

T4
88%

所选变压器其他技术参数见表3-4。
表3-4 变压器技术参数
变
压
器
全型号
原边额定电压
Kv
副边额定电压
Kv
原边额定电流
A
副边额定电流
A
空载损耗
Kw
短路损耗
Kw
空载电流
％
阻抗电压
％
外形尺寸
长×宽×高
mm
T1
SC(B)10-1000/10
10
0.4

1.55
7.09
0.6
6

T2
SC(B)10-800/10
10
0.4

1.33
6.06
0.8
6

T3
SC(B)10-800/10
10
0.4

1.33
6.06
0.8
6

T4
SC(B)10-630/10
10
0.4

1.13
5.2
0.8
6

4.配电所电气主接线设计
本工程中有二级负荷和三级负荷，二级负荷一般采用两台变压器和两回路供电，要求当其中任一变压器或供电回路发生故障时，另一变压器和供电回路不应同时发生故障。
4.1 高压配电网接线设计
根据设计规范，该工程用两路电源供电，一备一用，单母线形式供电。
4.2 （配）变电所电气主接线设计
工程的变压器一次侧用单母线形式，二次侧采用变压器主单元接线。双回路供电，一备一用。
本工程可能采用的两个主接线方案见图4-1，4-2。技术经济比较见表4-1。

图4-1主接线方案一

图4-2主接线方案二

表4-1 电气主接线方案的比较
比较项目
主接线方案一（图4-1）
主接线方案二（图4-2）
技术指标
供电安全性
非常安全
比较安全
供电可靠性
可靠
较可靠
电能质量
好
好
灵活方便性
灵活
较灵活
扩建适应性
好
较好
建筑寿命及占地面积大小
寿命长，占地多
寿命一般，占地少
设备的先进性
高
一般
经济指标
综合投资
线路的综合投资
高
一般
变压器的综合投资
高
高
开关柜的综合投资
高
一般
建筑及征地投资
多
一般
供电贴费
少
一般
∑
高
一般
年运行费用
投资年折旧费
高
一般
年维修管理费
高
一般
年电能损耗费
高
一般
∑
高
一般
从上表可以看出，用方案一投资打，但可靠性高。而用方案二，投资较少但是可靠性低。综合设计要求，选用方案二，可靠性可以达到指标要求。
4.3 低压配电网的接线形式
低压配电网采用单母线分段形式供电。安全性高，灵活性高。
本工程配电所高压电气系统图见附录图纸电01，变电所低压电气系统图见附录图纸电02。
（另起一页）

5. 短路计算与电气设备选择校验
5.1 短路电流计算
5.1.1 高压系统短路计算
采用标幺值法计算最大三相短路电流和最小两相短路电流，计算公式如下：

短路计算电路图见图5-1。短路点选在高压母线k-1点和变压器二次侧k-2点。短路计算见表5-1，5-2。

图5-1高压系统短路计算电路

表5-1 高压系统短路计算
元件及
短路
计算点
元件技术参数
电抗
标么值
最大三相短路电流kA
最小两相短路电流
Sd=100MVA,
Uc1=10.5kV，Uc2=0.4kV

kA
系统
Skmax=400MVA , Skmin=300MVA

线路
x0=0.35/km , L=5km

变压器(T12)
Uk%=6，SNT=800KVA

k-1点
Id1=5.50
1.84~1.92
2.99
2.99
2.99
7.62
4.51
2.48
k-2点
变压器并联
Id2=144.34
5.59~5.67
25.82
25.82
25.82
65.84
38.99
22.05
变压器分列
Id2=144.34
9.34~9.42
15.45
15.45
15.45
39.40
23.32
13.27

表5-2 高压系统短路计算
元件及
短路
计算点
元件技术参数
电抗
标么值
最大三相短路电流kA
最小两相短路电流
Sd=100MVA,
Uc1=10.5kV，Uc2=0.4kV

kA
系统
Skmax=400MVA , Skmin=300MVA
0.25~0.33

线路
x0=0.35/km , L=5km
1.59

变压器(T12)
Uk%=6，SNT=1000KVA
6

Uk%=6，SNT=630KVA
9.52

k-3点
Id3=144.34KA
7.84~7.92
18.41
18.41
18.41
46.95
27.80
15.78
k-4点
Id2=144.34KA
11.36
12.71
12.71
.12.71
32.41
19.19
10.93

5.1.2 低压系统短路计算
采用有名值法计算主要低压配电干线首端和末端的三相/单相短路电流，计算公式如下：
（内容：列出主要计算公式）
短路计算电路图见图5-2。短路计算见表5-3，表5-4，表5-5。

图5-2低压配电干线1短路计算电路

表5-3 低压配电干线1短路计算
元件及
短路
计算点
元件技术参数
每相阻抗
mΩ
相零阻抗值
mΩ
冲击
系数
三相短路
电流kA
单相短路电流
Uc=400V

kA
系统
Sk=54.35MVA ,
0.293
2.93
0.195
1.95

变压器
SNT=1000KVA
Uk%=6，△Pk%=7.090KW
1.134
9.533
1.134
9.533

母线
TMY-3(100*10)+80*8 L=10M
0.25
1.81
0.56
3.8

k-1点
∑
1.677
14.273
1.889
15.283
1.691
16.07
38.430
22.47
14.286
线路
YJV-3*90+2*50 L=100M
18.5
7
80.4
18.6

k-2点
∑
20.177
21.273
82.289
33.883
1.051
7.877
11.708
7.897
2.472

表5-4 低压配电干线2短路计算
元件及
短路
计算点
元件技术参数
每相阻抗
mΩ
相零阻抗值
mΩ
冲击
系数
三相短路
电流kA
单相短
路电流
Uc=400V

kA
系统
Sk=54.35MVA ,
0.293
2.93
0.195
1.95

变压器
SNT=800KVA
Uk%= 6，△Pk%=6.06KW
1.515
11.90
1.515
11.90

母线
TMY-4(80*8) L=10M
0.25
1.89
0.56
3.8

k-3点
∑
2.058
16.703
2.27
17.65
1.68
12.88
30.60
37.67
12.36
线路
YJV-3*95+2*50 L=100M
18.5
7
80.4
18.6

k-4点
∑
20.558
33.703
82.67
36.25
1.15
5.85
9.51
5.98
90.27

表5-5 低压配电干线3短路计算
元件及
短路
计算点
元件技术参数
每相阻抗
mΩ
相零阻抗值
mΩ
冲击
系数
三相短路
电流kA
单相短
路电流
Uc=400V

kA
系统
Sk=54.35MVA ,
0.293
2.93
0.195
1.95

变压器
SNT=630KVA
Uk%= 6，△Pk%=5021KW
2.1
15.09
2.1
15.09

母线
TMY-3(80*8)+63*6.3 L=10M
0.31
1.95
0.78
4.12

k-3点
∑
2.603
19.97
3.075
21.16
1.66
11.47
26.92
15.69
10.29
线路
YJV-3*95+2*50 L=100M
4305
7.9
158
18.7

k-4点
∑
46.103
27.8
161.075
39.86
1.01
4.29
6.13
4.29
1.33

5.2高压电气设备选择校验
选择高压电器，必须满足供电系统正常工作条件下和短路故障条件下工作要求，同时电器应工作安全可靠，运行维护方便，投资经济合理。
变电所高压电气设备选择校验见表5-6。从表中可以看出所选设备均满足要求。
表5-6 高压电气设备选择校验
选择校验项目
电压
电流
开断
能力
动稳定
热稳定
其他
装置地点条件
参 数

kV

A
kA

kA

kA

s

数据

电源进线
10
117.83
2.99
7.62
2.99
1.35

变压器T1
一次侧
10
47.43
2.99
7.62
2.99
1.2

变压器T2
一次侧
10
19.89
2.99
7.62
2.99
1.2

变压器一次侧T3
10
18.63
2.99
7.62
2.99
1.2

变压器一次侧T4
10
31.89
2.99
7.62
2.99
1.2

设备型号规格
额定参数
