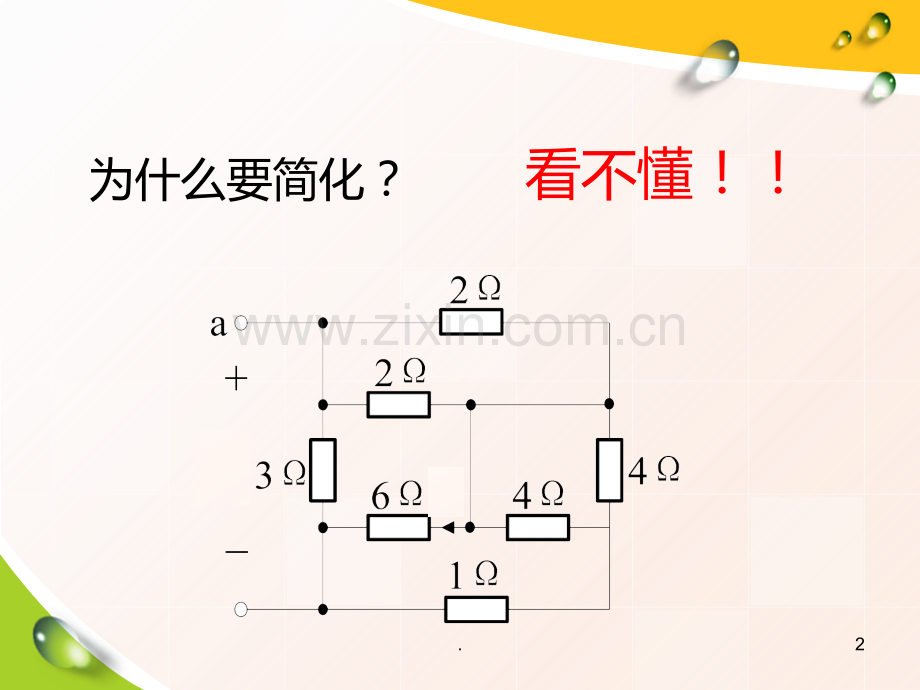

复杂电路简化复杂电路简化1.为什么要简化？看不懂！2.电路简化原则：1、无电流的支路可以直接拆除。2、节点可在电势相等点之间随意移动。3、理想导线无电阻，可以任意伸长缩短。4、理想电流表视为短路；理想电压表视为断路。5、电容器达到稳定之后可看成断路。在画等效电路图时可先将电表去除，之后再补到对应位置！3.电路简化方法：1、节点移动法：一个节点从导线的一处移动到另一处，但不可跨过用电器节点可以在等势的地方随意移动！L44.电路简化方法：1、节点移动法：5.电路简化方法：2、元件拆除法：对电压表电容等稳定后可视为断路，直接拆除（后再连接）6.电路简化方法：3、顺电流法：按电流流向，自左到右将各元件、结点、分支逐一画出。7.电路简化方法：3、等势点排列法：先将各节点用字母标出；判定各结点电势的高低（若原电路未加电压，可先假设 加上电压）；将各结点按电势高低自左到右排列，再将各结点间的支路画出；将画出的等效图加工整理。8.电路简化方法：3、等势点排列法：9.电路简化方法：3、等势点排列法：cD10.电路简化方法：3、等势点排列法：.11.电路简化方法：3、等势点排列法：12.电路简化方法：3、等势点排列法：如图所示，设R1=R2=R3=R4=R，求开关S闭合和断开时，A、B两端的电阻之比13.电路简化方法：1、多种方法相结合使用。2、简单电路使用节点移动法与顺电流法，复杂电路使用等势点排列法。14.电路简化方法：练习:画出AB之间的电路结构AB15.电路简化方法：画出简化电路图16.电路简化方法：练习：求解ab之间的等效电阻b17.
