家庭电路课后练习

一．选择题（共10小题）
1．如图所示的四种现象中，符合安全用电要求的是（　　）
A．
在电加热器上烘烤衣服
B．
使用绝缘层破损的插头
C．
在高压线附近放风筝
D．
换灯泡时断开电源
2．下列做法中，符合安全用电原则的是（　　）
A．用湿手拔插头
B．雷雨天在大树底下避雨
C．电器失火时先切断电源
D．使用试电笔时，手指握住笔尖

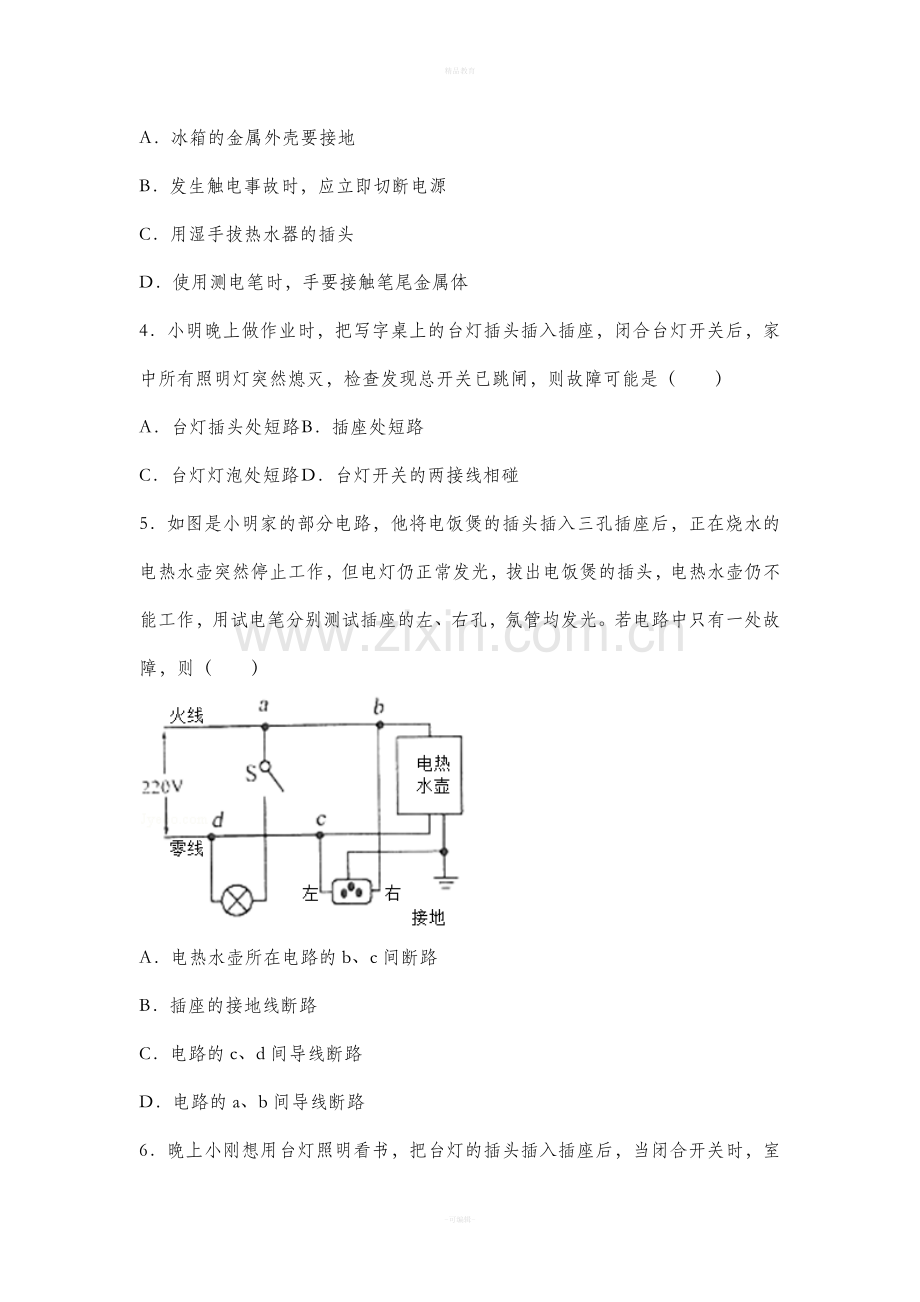

3．下列不符合安全用电要求的是（　　）
A．冰箱的金属外壳要接地
B．发生触电事故时，应立即切断电源
C．用湿手拔热水器的插头
D．使用测电笔时，手要接触笔尾金属体
4．小明晚上做作业时，把写字桌上的台灯插头插入插座，闭合台灯开关后，家中所有照明灯突然熄灭，检查发现总开关已跳闸，则故障可能是（　　）
A．台灯插头处短路 B．插座处短路
C．台灯灯泡处短路 D．台灯开关的两接线相碰
5．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）

A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路
6．晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是（　　）
A．插头短路 B．进户线的零线断路
C．灯座短路 D．进户火线上的熔丝熔断
7．小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来。当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是（　　）
A．电视机烧坏了 B．空气开关断开了
C．电暖器烧坏了 D．灯丝烧断了
8．为了确保用电安全，家中都会安装配电盘。配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外，还装有漏电保护器。小明装完新房后，将插排插入客厅墙上的电源插孔中，然后将电视机的电源插头插入插排的电源插孔，但打开电视机后，配电盘中漏电保护器就“跳闸”了。小明拔下电视机电源插头，把漏电保护器的开关复原（重新闭合），然后将能正常使用的台灯插入该插排的电源插孔，闭合台灯开关后，漏电保护器再次“跳闸”。关于发生上述现象的原因，下列猜想正确的是（　　）
A．墙上的电源插座中的火线和零线间短路了
B．插排中插座处的零线和地线接反了
C．插排中插座处的零线和火线接反了
D．插排中插座处的火线和地线接反了
9．关于家庭电路说法正确的是（　　）
A．空气开关“跳闸”一定是出现了短路
B．台灯的开关和灯泡是串联连接的
C．电能表是测量电功率的仪表
D．同时工作的用电器越多，总电阻越大
10．某同学家中的电能表标有“220V，10（20）A”的字样，家中正在使用着一台80W的电视机，两盏40W的日光灯。此时需要再用一个25W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（　　）
A．用电器的总功率过大 B．台灯断路
C．台灯插头短路 D．电视机的功率突然大增

二．作图题（共10小题）
11．如图所示，用测电笔测试某家庭电路中两条输电线时，只有接触下方那条电线时测电笔的氖管发光。请在图中标出火线并将灯泡、开关接入线路。

12．图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压。根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

13．一间教室要安装2盏“220V 40W”的电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。

14．根据要求，用笔画线代替导线将图中的电路元件连入电路
（1）S1控制灯泡；
（2）S2控制两孔、三孔插座上的用电器；
（3）将电冰箱与三孔插座连接起来。

15．如图所示，两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至抵档位置，电路处于低功率工作状态，仅有一根电阻丝发热；开关S转动至高档位置，电路处于高功率工作状态，两根电阻丝都发热。请以笔画线代替导线完成电路连接。

16．如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式。

17．请你按照安全用电的要求，将图中的电灯和开关，三孔插座和保险丝接入电路中。
18．请将下列三幅图中的电路连接完整，连接时要求符合安全用电的规定
19．将图中的灯和控制灯的开关连入电路。

20．如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求。

家庭电路课后练习
参考答案

一．选择题（共10小题）
1．D；2．C；3．C；4．C；5．C；6．C；7．B；8．B；9．B；10．C；

二．作图题（共10小题）
11．；12．；13．；14．；15．；16．；17．；18．；19．；20．；
