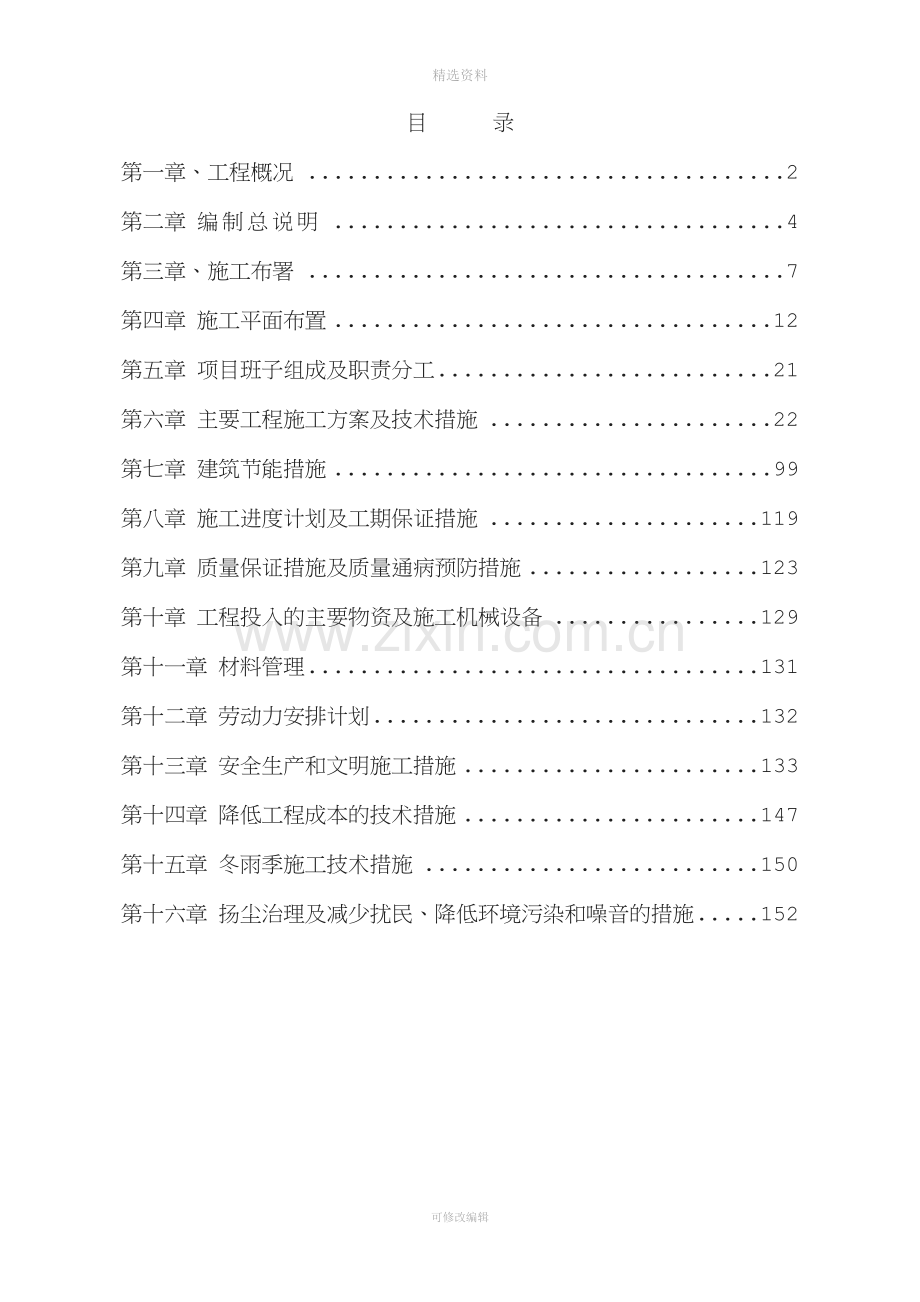

目 录
第一章、工程概况 2
第二章 编制总说明 4
第三章、施工布署 7
第四章 施工平面布置 12
第五章 项目班子组成及职责分工 21
第六章 主要工程施工方案及技术措施 22
第七章 建筑节能措施 99
第八章 施工进度计划及工期保证措施 119
第九章 质量保证措施及质量通病预防措施 123
第十章 工程投入的主要物资及施工机械设备 129
第十一章 材料管理 131
第十二章 劳动力安排计划 132
第十三章 安全生产和文明施工措施 133
第十四章 降低工程成本的技术措施 147
第十五章 冬雨季施工技术措施 150
第十六章 扬尘治理及减少扰民、降低环境污染和噪音的措施 152

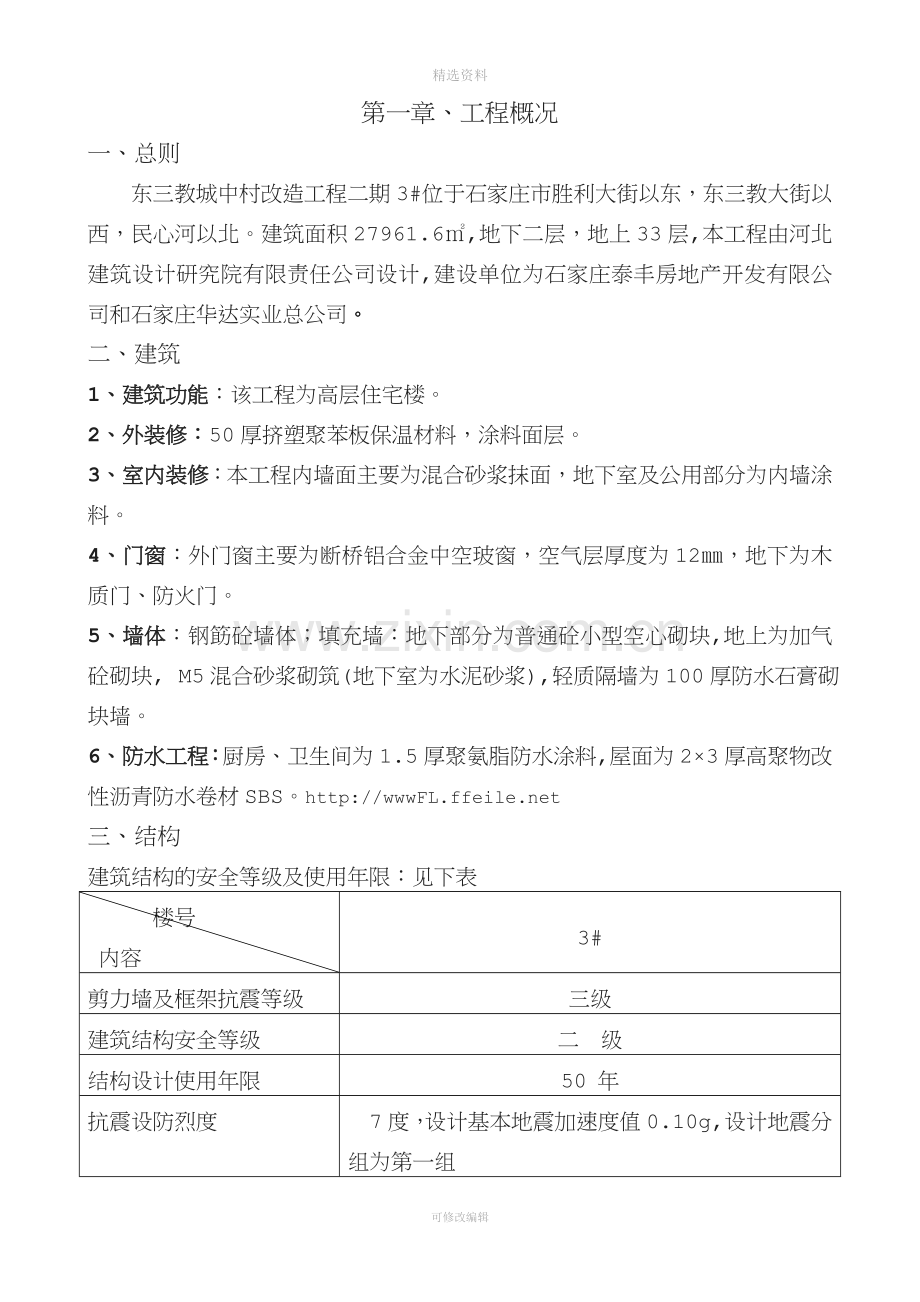

第一章、工程概况
一、总则
东三教城中村改造工程二期3#位于石家庄市胜利大街以东，东三教大街以西，民心河以北。建筑面积27961.6㎡,地下二层，地上33层,本工程由河北建筑设计研究院有限责任公司设计,建设单位为石家庄泰丰房地产开发有限公司和石家庄华达实业总公司。
二、建筑
1、建筑功能：该工程为高层住宅楼。
2、外装修：50厚挤塑聚苯板保温材料，涂料面层。
3、室内装修：本工程内墙面主要为混合砂浆抹面，地下室及公用部分为内墙涂料。
4、门窗：外门窗主要为断桥铝合金中空玻窗，空气层厚度为12㎜，地下为木质门、防火门。
5、墙体：钢筯砼墙体；填充墙：地下部分为普通砼小型空心砌块,地上为加气砼砌块, M5混合砂浆砌筑(地下室为水泥砂浆),轻质隔墙为100厚防水石膏砌块墙。
6、防水工程：厨房、卫生间为1.5厚聚氨脂防水涂料,屋面为2×3厚高聚物改性沥青防水卷材SBS。http://wwwFL
三、结构
建筑结构的安全等级及使用年限：见下表
楼号
内容
3#
剪力墙及框架抗震等级
三级
建筑结构安全等级
二 级
结构设计使用年限
50 年
抗震设防烈度
7度，设计基本地震加速度值0.10g,设计地震分组为第一组
建筑场地类别
Ⅱ 类
建筑抗震设防类别
丙 类
地基基础设计等级
乙级
主要材料
钢筋
钢筋的强度标准值应具有不小于95％的保证率
一级 HPB235
二级 HRB335
三级 HRB400
混凝土强度等级
基础、地下室外墙采用C30防水砼抗渗等级0.6MPA，其余部位砼强度等级为C30，过梁构造柱为C20，垫层为C15。
四、安装
安装工程分为给排水系统工程、采暖系统工程、电气系统工程、消防喷淋系统工程、防排烟系统及火灾自动报警系统工程。

第二章 编制总说明
一、 编制依据
1、河北建筑设计研究院有限责任公司提供的东三教城中村改造二期10#楼的施工图纸。
2、石家庄地区近十五来的水文地质资料。
3、本公司的同类工程经验。
4、本企业的GB/T19001-ISO9001-2000质量保证体系标准及各项施工、质量、安全、技术管理制度。
5、国家及地方、行业有关法律、法规、规范、标准，见下表：
序号
名 称
编 号
1
《中华人民共和国建筑法》

2
《建筑节能工程施工质量验收规范》
GB 50411—2007
3
《建筑地基基础工程施工质量验收规范》
GB50202-2002
4
《混凝土结构工程施工质量验收规范》
GB50204-2002
5
《砌体工程施工质量验收规范》
GB50203-2002
6
《建筑装饰装修工程施工质量验收规范》
GB50210-2002
7
《地下防水工程施工及验收规范》
GB50208-2002
8
《建筑电气工程施工质量验收规范》
GB50303-2002
9
《屋面工程质量验收规范》
GB50207-2002
10
《通风与空调工程施工质量验收规范》
GB50243-2002
11
《建筑给水、排水及采暖工程施工质量验收规范》
GB50242-2002
12
《施工现场临时用电安全技术规范》
JGJ46-2005
13
《建筑工程冬期施工规程》
JGJ104-97
14
《砼泵送施工技术规程》
JGJ/T10-95
15
《钢筋机械连接通用技术规程》
JGJ107-96
16
《建筑机械使用安全操作规程》
JGJ33-86
17
《混凝土质量控制标准》
GB50164-92
18
《建筑工程施工质量验收统一标准》
GB50300-2001
19
《建筑施工安全检查标准》
JGJ59-99
20
《建筑基坑支护技术规程》
JGJ120-99
21
《混凝土结构平面整体方法构造详图》
03G101-1（2003年10月修正版）及04G101-3式
22
《建筑构造通用图集》
05J系列
其它建筑法规及河北省、石家庄市有关文件及规定未详列。
二、编制内容
本施工组织设计主要编写了本工程项目部组成，工程施工部署，主要施工机械（具）计划、劳动力计划，主要项目施工方案，质量保证体系和措施，安全保证体系和措施，工期保证措施、文明施工保证措施，环境保护措施，施工现场平面布置等内容。
三、 编制目的
1、作为本工程的投标文件和施工技术指导性文件,统筹规划,运用科学先进的施工技术、合理高效的施工组织与管理,优化资源投入配置,指导工程有序、高速、优质、安全地施工。
2、作为本工程预、决算的一项依据。施工过程严格执行本设计，以此为核心展开各项工作。
3、有机协调业主与施工单位、监理与施工单位、总包与分包单位相互间关系，促进相互了解和密切合作，确保工程安全优质高效的顺利进展。
四、编制原则
1、认真贯彻党和国家对基本建设的各项方针政策,严格执行基本建设程序。
2、以遵守国家及河北省各项建设法规为前提,确保履行合同。
3、合理安排工序，充分利用时间与空间，实行分区分段流水作业，妥善安排冬雨期施工项目，确保全天候施工，提高工效。
4、切实执行各项施工规范和操作规程,实行全面质量管理,建立“PDCA”循环管理活动，坚持安全第一、质量第一的原则。
5、推广应用新技术、新设备、新材料、新工艺，应用科学管理，实现产品性价比最佳结合。
6、落实安全生产责任制,制定切实可靠的安全技术措施,确保无重大的伤亡事故,并控制一般事故的发生率在1‰以内。
7、重视现场文明施工,作好现场平面布置,减少物资倒运工作,制定环保措施,减少施工公害,提高职工生活质量。

第三章、施工布署
一、工程特点分析
1、该工程位于石家庄市胜利大街以东，东三教大街以西，民心河以北，交通较为便利。施工过程跨越二个冬季和二个雨季，工期要求较紧。
2、为保工期，使业主早日投入使用，我们制定的工期控制目标在630天以内，本方案拟定于2009年7月1日开工，则施工期间将经历二个冬季、二个雨季及麦收季节、元旦节、春节等影响施工的时令节气，在人员组织方面应重点安排。
二、工程施工组织的指导思想
1、按照目标决定组织的原则，精心选配参与施工的各组织成员。
2、建立精干、高效、政令和信息畅通的组织机构。
3、围绕工程特点，采用先进而成熟的施工工艺、技术和设备，运用现代化的管理手段和方法，以质量管理为中心，安全施工为保障，GB/T19001等为手段，科学施工，合理部署，狠抓过程精品，CI形象，确保项目各项控制目标的实现。
4、工程施工前期主要以土建为主，安装工程处于配合地位，中后期进入安装高峰，交叉作业多，必须采取强有力的抢工期措施,以保证工期。
三、重点分部（项）工程的确定
根据上述分析和部署，对照一般工程的特点以及我单位承接类似工程的经验，将本项目的有关分部（项）工程划分为重点工程，并在施工方法、工艺、设备选择和人员配备方面给予重点考虑。
以下各项工程定为本工程的重点工程：
1、基础。
2、剪力墙模板施工方案
3、砂浆、砼的强度保证。
4、砌筑质量保证。
5、钢筯原材料及绑扎、连接保证。
6、地下室外墙防水、厨卫间及屋面防水保证。
7、抺灰质量保证。
四、施工方案
1、组织流水施工的原则
（1） 每个施工段中各楼层、各主要工序组织流水施工。
（2） 在保持各施工段相对独立的前提下，统一调配整个现场的操作工人，以充分利用人力资源，避免窝工现象。
（3） 在保持各施工段配备机械设备相对独立的条件下，统一调动（使用）现场各主要机械、设备，以充分利用物质资源。
（4） 钢筋、水电预留管线以及各种构、配件的加工制作与现场施工同步，并确保现场施工进度的需求。
（5）业主的指定分包项目，其质量、工期应纳入总计划管理范畴。
2、施工段划分
根据本工程的特点，在建筑物中部以后浇带划分为两个流水段。
3、施工流向
主体按划分的流水段由西向东，砌筑工程由下至上，屋面工程与内装同时进行，内装分二～三个流水段由上至下，外装由上至下，安装工程与土建各流水段同步进行并满足土建进度要求。
钢筋、支模、砼组成小流水段，小节拍，高频率、快节奏流水作业。
4、主要施工方法的确定
土建工程作为量大面广的关键工序，必须充分利用机械化作业，提高劳动生产率，减少人员投入。安装工程应紧密配合土建，同步跟进。
（1）土方工程：由业主负责完成。
（2） 钢筋工程：根据图纸设计要求我方拟定钢筋连接采用搭接、焊接、机械连接相结合的方式：基础底板、梁及边缘约束构件采用气压焊连接，其余构件钢筋采用搭接或焊接。
（３） 模板工程：基础模板、标准层以下剪力墙模板及梁板模板采用双面覆膜竹胶合板，标准层以上剪力墙模板采用大钢模，由专业厂家制作。
（４） 砼工程：采用商品砼，塑料薄膜（冬季加阻燃草帘）、养护液（立面）养护。
（５） 脚手架工程：采用钢管脚手架。
（６） 垂直运输及楼层水平运输：主体阶段垂直运输分别采用1塔吊、一台砼输送泵（地泵），为便于施工，二次结构及装修阶段采用一台外用施工电梯。楼层和场地内水平运输采用小推车和翻斗车。
（７） 建筑物的测量定位：采用DJ02 经纬仪与5.0kg线坠、50m钢尺综合测控技术控制平面轴线，运用DS3水准仪、50m钢卷尺控制楼层标高。
（８）现场办公：资料管理实行计算机管理，进度计划实行网络技术。
5、主要机械、设备的确定
（１）钢筋加工机械：钢筯切割机、砂轮切割机、弯曲机、调直机、直螺纹连接设备等。
（２） 砼施工机械：砼输送泵（地泵、汽车泵）、砼振捣棒、平板振动器等。
（３） 垂直运输机械：塔吊、施工电梯。
（４）水平运输机械：翻斗车、手推车。
（５） 其它（包括以上机械）：见第九章。
五、项目班子组成情况及技术工人、劳动力计划
1、关于施工组织机构和班子组成情况
根据以上部署，将工程列为我单位重点建设项目，发挥单位的集团优势,在人、财、物等诸多方面全力保证（满足）工程需要。
现场项目经理部，按项目管理方法进行运作，项目经理、技术负责人等均由有多年施工经验的人员担任。
项目经理部下设的四组一室，按照一专多能，因职设人的原则配备，均为专业技术人员。
现场项目组织形式采取直线职能制，分三个管理层。项目经理部负责施工项目决策和调控工作，专业职能管理部门负责施工内部专业管理业务，第三层为项目的具体施工操作队伍。
项目经理部作为公司的派出机构，遵循集中统一的管理原则，全权负责现场各个方面的工作，全面履行合同及对业主的各项承诺，确保业主满意。
项目实施过程中，除了按照项目法施工的精髓进行运转外，还将发挥我单位的优良传统和作风，充分利用思想政治工作的法宝，把思想教育和政治动员作为现场搞好生产的一项重要措施，定期开展各种活动，使每一个职工都能以饱满的主人翁责任感和建设者的荣誉感投入到工作中，充分发挥潜在的积极性。
项目经理部组织机构框图:
项目经理：肖晓冰
安全负责：宋虎安

技术负责：陈熠
各专业工长
材料负责：
张斌
质量负责：
季祖平
季
执行经理：薛敏敏
生产经理：施兵
施工班组

六、准备工作
1、现场准备
按照进场通知要求立即进驻施工现场，并进行包括：现场、加工场、施工道路布置、地下管线的保护、工地临时设施的搭设、施工机械设备的安装、宣写CI规划的各种图表文字等。
2、技术准备
包括：平面控制网和高程控制网的建立，施工图纸的审查，施工组织设计交底，施工技术交底以及依据本组织设计绘制模板、钢筋翻样图、防水工程施工实施方案等。
3、人员准备
设立进度计划和劳动力需用计划，陆续组织管理人员和操作人员进场。
不同时期劳动力用工量见第十一章。
目前，我公司的施工人员充足，可以按进度计划要求及时进入现场并投入施工生产。
4、机械、设备及周转工具的准备
模板、架料（支撑）等周转工具：为本工程配备3/4层楼板支撑（冬季4层），3/4（冬季4层）层楼板模板（周转7～8次进行更换），3层竖向模板（标准层以下为双面复膜竹胶板，标准层以上为专业厂家制作的大钢模）。
5、各种施工许可手续的办理
包括施工许可证、开工报告、质量监督检验手续、安全施工手续、环保手续等。
我公司有专人负责联系和协调当地有关建筑施工管理部门，熟悉各项手续的办理程序。进场后，除做好施工现场的各项工作外，还可以协助业主尽快办理好相应的施工许可证件，保证施工生产的顺利进行。

第四章 施工平面布置
一、现场平面布置原则
根据本工程施工用地的特殊性，即业主对用地的具体要求,现场平面布置应充分考虑各种环境因素及施工需要，布置时应遵循原则如下：
1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
2、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
3、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运为原则。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
5、临电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
6、本工程应着重加强现场安全管理力度，严格按照我公司的《项目安全管理手册》的要求进行管理。
7、本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑，确定目标为省级文明工地并达到标化工程要求。
8、控制粉尘、排污、废弃物处理及噪声设施的布置。
9、充分利用现有的临建设施为施工所用，尽量减少不必要的临建投入。
10、设置便于大型运输车辆通行的现场道路并保证其可靠性。
二、 临时设施布置
在施工现场布置办公、食堂、餐厅、试块室、厕所、宿舍、仓库、门卫室等，具体位置见平面布置图。
三、 各施工阶段主要机械设备布置
1、主体施工阶段主要机械设备布置
主体阶段垂直运输采用一台塔吊、一台砼输送泵（地泵），为便于施工，进入填充墙砌筑阶段（结构十～十二层）安装一台外用施工电梯，砌筑砂浆用1台搅拌机（350L）搅拌。
2、装修施工阶段平面布置
在装修阶段，抹灰、楼地面工作量较大，各楼号垂直运输分别采用一台外用施工电梯，水平运输采用自动翻斗车和手推车，抹灰砂浆用1台搅拌机（350L）搅拌。
四、现场临时用水设计方案
1、临时用水设计内容：施工现场消防、生产及生活临时设施给水设计。
2、 临时用水水源设计：
本工程临时用水接自甲方提供的市政给水点，引出后设水表井。
3、 消火栓系统用水量：
本工程设计同一时间内火灾发生次数为1次，因现场面积较小（远小25ha），室内外消防用水量按10L/S。
4、 室内、外消火栓系统设计：
室外消火栓设计采用低压消防给水系统，平时管网内水压较低，仅满足施工生产用水即可，当火场灭火时，水枪所需压力，由消防车产生。
给水干管各处按用水点需要预留甩口及引入建筑物内，并按不大于50m的间距布置室外地下式消火栓，消火栓规格为SX100－1.6，具体安装方法参见华北标“室外地下式消火栓安装图”。
室内消火栓系统设计采用高压消防给水系统，并分区供水。在施工现场建临时消防水泵房，泵房内设消防贮水池供吸水，然后分别供给消防管网及生产用水。泵房内设两台消防用水变频泵（一用一备）。
由于是临时消火栓系统，故室内消火栓系统按一股充实水柱到达任何部位、保护半径不超过25米考虑布置，楼内竖管采用DN80，竖管上每层设室内消火栓，并预留甩口，以供施工用水。竖管设在施工电梯处，随着结构施工的进度逐层加高。室内消火栓设计采用19mm喷嘴，Ф65栓口，25m长麻质水龙带。
本设计施工现场的室外临时消防管网枝状布置敷设，楼内消火栓管均成枝状。楼内消防给水引入管按设在本工程的施工电梯处，避免影响其它部位的后续施工。
5、现场临时消防管网敷设
本设计施工现场的室外临时消防管环状布置敷设，楼内消火栓管均成枝状。楼内消防给水引入管按设在本工程的施工电梯处，避免影响其它部位的后续施工。
6、生活、生产给水系统
由于是现场临时消防系统，故设计消防与生活、生产给水系统管道共用，平时管道供生活、生产用，火灾时停产，全部管道供消防；且整个系统的管道按消防的水量、水压设计。
生活、生产给水管根据需要由现场消防主管预留甩口，分别供给厕所、生产等用水。施工现场各预留用水点的支管均不单设阀门井，只在入户后的立管上设阀门控制。
7、排水系统
本工程设有临时厕所，废水先排入化粪池处理，食堂排水经隔油池，然后接至现场内的集水坑，定期进行外抽。厕所化粪池按实际使用人数按500人考虑，清掏周期是6个月，选用5号砖砌化粪池，有效容积是30m3。为保证现场的整洁干燥，施工时可根据实际情况，在容易积水的地方设水沟并加盖排水篦子。
8、管材设计
本方案室外给水管、室内消防及生产用水均采用焊接钢管，办公室、食堂给水管采用镀锌钢管；排水系统采用普通砼排水管。
9、临时用水设计计算书
（1）、现场施工用水量：
q1=K1∑(Q1×N1/T1×t）×K2/(8×3600)
试中，K1取1.05，K2取1.5，Q1取砂浆用量50M3，N1取300
q1=1.05×〔300×50×1.5/(8×3600)〕=0.82(L/s)
（2）施工机械用水量q2，现场无特殊机械，从略不计。
（3）施工现场生活用水量q3=p1×N3×K4/(t×8×3600)
试中，p1取200，N3取60，K4取1.5，每天工作台班t取2,
q3=200×60×1.5/(2×8×3600)=0.78(L/s)
(4) 生活区用水q4因无居民区，不计。
（5）用水总量Q=q1+q3=1.6<q5（消防用水）故总用水量取Q=10(L/s)
(6)管径计算:
d＝ 4Q/(π×υ×1000)

式中：Q取10 L/s
υ取1.5m/s

d＝ 4×10/（3.14×1.5×1000）＝0.092m

取d=0.1m
用ø100的上水管即可
10、临时用水系统的维护与管理：
（1）施工时应注意保证消防管路畅通，消火栓箱内设施完备且箱前道路畅通，无阻塞或堆放杂物。
（2）施工用水及消防竖管在上层楼板浇注前应及时接高，并按每施工两层时接高两层进行。
（3）现场平面应及时清扫，保证干净、无积水。
（4）地下室用水应严格管理制度，有渗漏水时应及时排出。
五、现场临时用电设计方案
1、编制依据
（1）《施工现场临时用电安全技术规范》（JGJ46—2005）
（2）《建筑工程施工现场供电安全规范》（GB50194-93）
（3）《建筑施工手册》现场临时供电部分
2．用电状况
临时用电高峰期将出现在主体施工阶段，此时将有一台塔吊、一台施工电梯、振捣设备、电焊机、地泵、钢筋及木工加工设备等同时用电。
3．负荷计算
（1） 现场高峰期主要施工用电设备配置表
序号
设备名称
型 号
单位
同时使用数量
换算后的
单台功率
（kw）
换算后的总
功率(kw)
1
塔吊
TC5013
台
1
55
55
2
施工电梯
SCD200
台
1
45
45
3
插入式振动棒
f50
根
5
1.1
5.5
4
平板振动器

台
1
1.1
1.1
5
混凝土泵
HBT60
台
1
60
60
6
木工机械

台
2
2.5
5
7
钢筋加工区

台
4
5.5
22
8
消防水泵

台
1
7
7
9
闪光对焊机

台
1
100
100
总 视 在 计 算 负 荷
300.6
9
电焊机

台
4
23.4
93.6
10
生活/办公用电

10
10
11
室外照明

15
15
注：个别设备取平均值或按照常用型号估算。
（2）负荷计算
公式：
Sj =1.05~1.1*[(k1P1/COSf)+k2S2+k3S3+k4S4]
Sj ：总视在计算负荷或总容量（kVA）
P1：电动机额定总功率（Kw）
S2：电焊机额定总容量（KVA）
S3：室内照明总容量（KW）
S4：室外照明总容量（KW）
COSf：电动机平均功率因数（0.65~0.75）
k1、k2、k3、k4为需用系数，见下表
用电设备
数量（台）
需要系数
一般电动机
3-10
K1
0.7
11-30
0.6
30以上
0.5
加工动力设备

0.5
电焊机
3-10
K2
0.6
10以上
0.5
室内照明

K3
0.8
室外照明

k4
1.0
根据施工现场高峰期主要施工用电设备配置表及相应功率进行如下计算：
(k1P1/COSf)=0.6×300.6/0.7=257.7Kw
k2S2=0.6×93.6=56.16KVA
k3S3=0.8×10=8
k4S4==1.0×15=15 Kw
因此，计算负荷Sj =1.05~1.1×[(k1P1/COSf)+k2S2+k3S3+k4S4]
=1.05×（257.7+56.16+8+15）
=353.7KVA
4、平面布置与使用说明
从现场配电室(变压器)引出一个一级箱L；从L接出过渡配电箱L1～L4，L1箱服务于现场生活用电；L2、L3、L4服务于生产区域的用电。
现场所有设备均须用三级配电箱取电，严禁直接接在二级配电箱上使用。现场电缆尽可能埋地敷设，局部不能埋地的可采用悬挂敷设，电缆经过道路、通道和建筑物须穿钢管保护。
5、电缆截面选择
I=k k1 P/Ucosjh
I:回路电流（A）
k:安全系数（取1.1）
k1：需用系数（动力系数0.4－0.6，焊机系数0.5-0.6，照明系数0.8-1.0）
P：回路总功率（W）
cosj:功率因数
h：电动机平均效率
U：三相电压380V
塔吊配电箱回路：（按照满足单体负荷计算）
I=k k1 P/Ucosjh = 1.1×0.6×55×1000/（×380×0.7×0.8）=115A
选用VV224×50+1×35电缆
配电总箱至生产区配电箱（按照满足单栋号负荷计算）：
I=kk1P/Ucosjh = 1.1×0.6×110×1000/（×380×0.7×0.8）=230A
考虑到用电设备的不平衡分布，选择VV224×120+1×95电缆。
配电箱L至办公区回路L1：
I=21A，应选用VV224×6+1×4电缆。
6、临时用电系统的使用、管理与维护
（1）安全用电措施
塔吊专用箱必须从一级箱L（配电柜）单独引线，采用接地保护。接地电阻小于4W。接地体可采用50*50*5长度2.5m的镀锌角钢，间隔5m打入地下。接地线采用40*4的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。
非安全电压线路须穿墙体预留洞进入楼层。
楼层照明灯具高度必须大于2.4m。
楼层配电箱必须安放在干燥通风的部位。
工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。
配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。
为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
开关箱应由分配电箱配电。注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关电器控制两台以上的用电设备（含插座），以保证安全 。
开关箱内的开关电器的额定值与动作整定值应与用电设备相匹配。
（2）电气防火措施
严禁带电搬移配电箱。现场备1211干粉灭火器，并定期检查保持完好。
应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。
电气接线不得有压接不实现象，以免打火。
使用足够截面的电缆线，避免电缆发热引起火灾。
平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。
电气失火必须拉闸断电以防止火势蔓延。
（3）电工安全操作
从事电气作业人员必须持有效维护电工操作证件上岗，认真执行安全操作规程。
施工现场内严禁带电作业，停电操作时必须悬挂“禁止合闸、有人操作”安全标志。
从事电气操作应由两名电工共同承担。
夜间施工应有足够的照明。
严格执行作业范围规定，严禁违章作业。
电工作业前必须穿戴符合安全要求得劳动保护用品，并使用基本安全用具及必要工具。
每班前巡视检查一次，重点检查线路保护，漏电开关及保护零线完好，做好交接班，接班电工未到时，值班电工不得离开岗位。
做好电工值班记录，电工检复查记录。
定期检测重复接地和保护接地电阻值，其中重复接地不大于10W，保护接地不大于4W。
停电时设备必须拉闸断电，配电箱加锁。
六、施工总平面布置图：见附图附表

第五章 项目班子组成及职责分工
一、项目经理部组织机构
现场项目经理部，按项目管理方法进行运作，项目经理、技术副经理均由有多年施工经验的人员担任。
项目经理部下设的四组一室，按照一专多能，因职设人的原则配备，均为专业技术人员。
现场项目组织形式采取直线职能制，分三个管理层。项目经理部负责施工项目决策和调控工作，专业职能管理部门负责施工内部专业管理业务，第三层为项目的具体施工操作队伍。
项目经理部作为公司的派出机构，遵循集中统一的管理原则，全权负责现场各个方面的工作，全面履行合同及对业主的各项承诺，确保业主满意。
项目实施过程中，除了按照项目法施工的精髓进行运转外，还将发挥我单位的优良传统和作风，充分利用思想政治工作的法宝，把思想教育和政治动员作为现场搞好生产的一项重要措施，定期开展各种活动，使每一个职工都能以饱满的主人翁责任感和建设者的荣誉感投入到工作中，充分发挥潜在的积极性。
项目经理：肖晓冰
安全负责：宋虎安

技术负责：陈熠
各专业工长
材料负责：
张斌
质量负责：
季祖平
季
执行经理：薛敏敏
生产经理：施兵
施工班组
项目经理部组织机构框图:

第六章 主要工程施工方案及技术措施
一、施工测量工程
说明：平面控制网及高程控制网已由规划部门测设，本组织设计仍考虑该部分工作，是因为必须进行复测及控制点的加密。
1、平面控制网的测设
(1)、平面控制网布设原则
A .平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
B.布设平面控制网根据设计总平面图，现场施工平面布置图。
C.控制点应选在通视条件良好、安全、易保护的地方。
D.桩位必须用混凝土保护，并用红黄相间的钢管进行围护，用红油漆作好标记。
E.该工程现场轴线控制点已由规划部门测设完毕，该组织设计主要考虑进场后的交接、增设控制点和保护工作及复测工作。
(2) 增设主轴线控制网
主轴线控制网依据测设的平面控制网使用PTSⅢ-05全站仪进行测定。按照《工程测量规范》要求,控制桩的精度要符合下表规定：

等级
测角中误差（＂)
边长丈量相对中误差
一级
±5
1/30000
(3)轴线控制网的加密
经校测精度指标符合要求后，根据施工方案中流水段的划分和建筑物的结构特点，对主轴线控制网进行加密，以满足施工的需要。加密办法在原主轴线方向上采用内插法进行。
2、 高程控制网的测设
(1) 高程控制网的布设原则
A.为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
B.根据场区内甲方提供的有效水准点布设场区高程控制网。
C.水准控制网也根据高程控制网的测设方法测设一条闭合导线进行平差。
(2)高程控制网的等级及技术要求
高程控制网的等级布设为三等水准网，水准测量技术要求见下表：
等级
每千米高差中误差(mm)
路线长度（km)
水准仪型号
水准标尺
观测次数
附合闭合差(mm)
三等
6
<50
DS3
双面
往返各一次
±12

3 、水准点的埋设及观测技术要求
（1）.水准点的埋设
水准点选在土质坚硬，便于长期保存和使用方便的地方。设在墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测，场区内及周围至少3个水准点，水准点间的距离控制在50m--100m。
（2）、水准观测的技术要求见下表：
等 级
水准仪型号
视线长度(m)
前后视距较差(m)
前后视距累积差(m)
视线离地最低高度(m)
基辅分划读数差(m m)
基辅分划所测高差之差
三级
DS3
£75
£2
£5
-0.3
2.0
3.0
4、基础平面轴线投测方法
A．将DJ2经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。
B.轴线允许偏差如下：
L < 30m 允许偏差±5 mm
30< L £60 m 允许偏差±10 mm
轴线的对角线尺寸,允许误差为边长误差的Ö2倍;外廓轴线夹角的允许误差为1¢。
5 、±0.00以下部分标高控制
(1) 高程控制点的联测
在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
(2) ±0.00以下标高的传递
施工时用塔尺配合水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平。为保证竖向控制的精度要求，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保存的位置，根据基坑情况，在基坑内埋置固定的标桩，将高程引测到标桩上。并标明绝对高程和相对标高，便于施工中使用。
墙、柱拆模后，应在墙柱立面抄测出一米线。(1米线相对于每层设计标高而定)，并注明其相对高程和绝对高程，
(3) 标高校测与精度要求
每次引测标高需要作自身闭合外，对于同一层分几次引测的标高，应该联测校核，测量偏差不应超过±3mm。
6 、±0.00以上部分轴线投测
为了保证轴线投测的精度，满足结构施工要求，平面控制采用内控法。
(1)内控网的布设
A.在±0.000平面施测前，用经纬仪对原有地面控制桩位进行一次校测，以此确保轴线控制点的正确性。
B. 校测合格后，将控制主轴线投测到首层平面上，并对边、角值进行校测，边角的各项精度必须符合下表中的规定。
等级
测角中误差(")
边长相对中误差
二级
±12
1/15000
C. 内控点埋设位置根据现场情况而定。基准点采用10cm×10cm钢板制作，用钢针刻划出十字线,钢板通过锚爪与顶板钢筋焊牢, 钢板片下用砼灌实抹平，但不能覆盖钢板面，严禁在控制桩1m2范围内堆放钢筋、模板、钢管等杂物，严禁任何人员用任何物体砸、撬钢板片。
D．±0.000以上各层底板面在各控制点的正上方相应位置预留一个200×200mm孔洞(激光束通孔)。预留洞口严禁覆盖，并严防杂物从预留洞口坠落。
(2) 轴线投测方法
A. 投测方法
a 仪器采用激光经纬仪及激光接收靶。
b 将激光经纬仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设好经纬仪后，打开发光电源，将光线投测到所需楼层面上，调整激光束得到最小光斑，适当挪动接收靶，接收靶的“十”字交点移至激光斑点上，轻轻转动激光经纬仪，激光斑在接收靶上形成一个激光圆，激光圆中心即为控制的接收点。依次投测下一点，直到所需控制点投测完毕。对接收点组成的控制网进行角度、距离闭和测量，满足精度要求后即作为该楼层的平面控制网，并以此作为本楼层放线的依据。
c 将经纬仪架设在接收靶上，后视较长边，依次投测出主轴线；然后，在校核主轴线轴跨及夹角，各边角需符合施工精度规范要求后，测定其它各轴线。
B. 激光光斑圆的直径允许偏差(指接收靶上的允许偏差)见下表：
楼 层 高
允 许 偏 差
<50米
±5mm
50米≤100米
±10 mm
C. 投测面内轴线允许偏差见下表：
轴 线 间 距(m)
允 许 偏 差(mm)
L< 30m
±5mm
30< L <60
±10mm
60< L <90
±15mm
7、 ±0.00以上部分标高传递
(1) 对水准点的检测及要求
A．对场内测设的标高控制点，每间隔一定的时间联测一次，以作相互检校。
B．检测后的数据成果必须作一分析，以保证使用准确。
(2) 结构施工中楼层标高传递方法
A．根据标高控制点用DS3水准仪在首层外墙上抄测+1.000米水平线，并交圈闭和。在易于向上传递标高的位置用红色油漆标记“Ñ”， 以红“Ñ”上顶线为标高基准，同一平面层的红“Ñ”不得少于三个，间距分布均匀并要满足结构施工的需要，并在旁边标注相对标高和绝对标高，其误差控制在±3mm以内。
B．±0.000以上各层的标高传递均利用首层红“Ñ”上顶线为标高基准，用检定合格的钢尺向上传递，并用红“Ñ”作好标记，检测合格后，方可在该层引测。
8 、工程重点部位的测量控制方法
(1) 墙、柱施工精度测量控制方法
为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入，放线时首先根据轴线放测出墙、柱位置，弹出墙柱边线，然后放测出墙柱50厘米的控制线，并和轴线一样标记红三角，每个房间内每条轴线红三角的个数不少与两个。在该层墙、柱施工完后要及时将控制线投测到墙、柱面上，以便用于检查钢筋和墙体偏差情况，以及满足装饰施工测量的需要。
(2) 门、窗洞口测量
