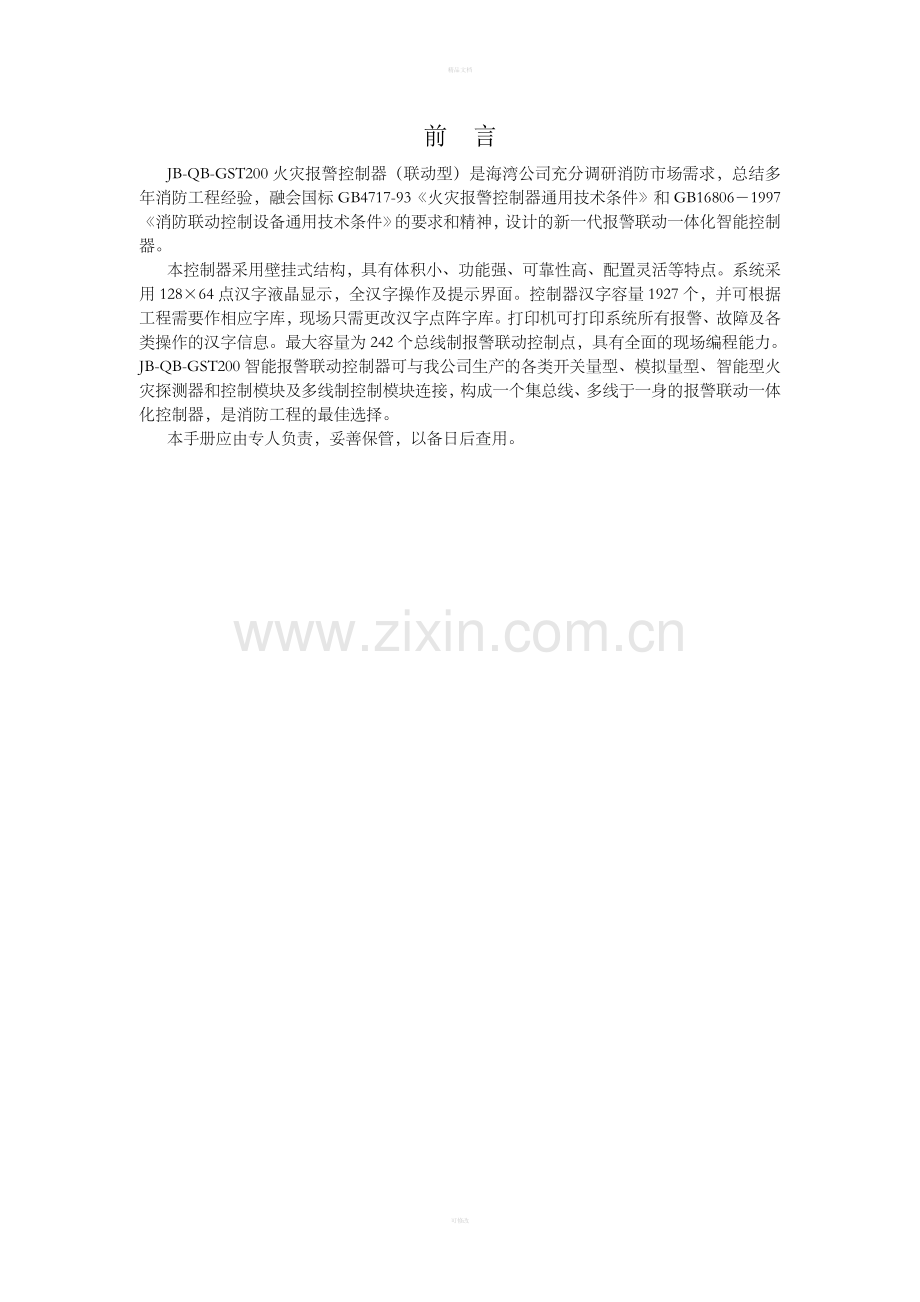

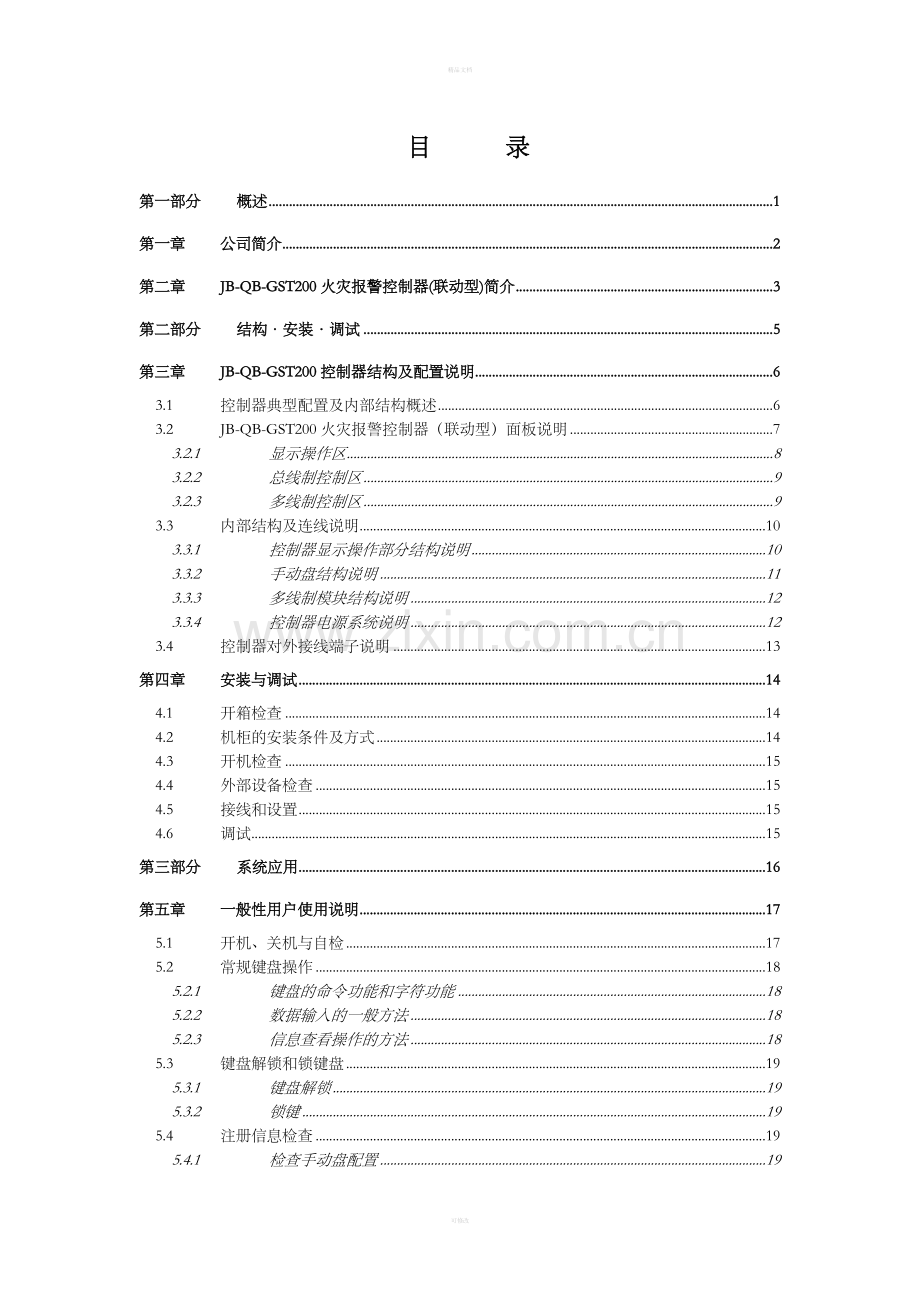

精品文档前 言JB-QB-GST200火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93火灾报警控制器通用技术条件和GB168061997消防联动控制设备通用技术条件的要求和精神，设计的新一代报警联动一体化智能控制器。 本控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活等特点。系统采用12864点汉字液晶显示，全汉字操作及提示界面。控制器汉字容量1927个，并可根据工程需要作相应字库，现场只需更改汉字点阵字库。打印机可打印系统所有报警、故障及各类操作的汉字信息。最大容量为242个总线制报警联动控制点，具有全面的现场编程能力。JB-QB-GST200智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制模块连接，构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。本手册应由专人负责，妥善保管，以备日后查用。可修改目 录第一部分概述1第一章公司简介2第二章JB-QB-GST200火灾报警控制器(联动型)简介3第二部分结构安装调试5第三章JB-QB-GST200控制器结构及配置说明63.1控制器典型配置及内部结构概述63.2JB-QB-GST200火灾报警控制器（联动型）面板说明73.2.1显示操作区83.2.2总线制控制区93.2.3多线制控制区93.3内部结构及连线说明103.3.1控制器显示操作部分结构说明103.3.2手动盘结构说明113.3.3多线制模块结构说明123.3.4控制器电源系统说明123.4控制器对外接线端子说明13第四章安装与调试144.1开箱检查144.2机柜的安装条件及方式144.3开机检查154.4外部设备检查154.5接线和设置154.6调试15第三部分系统应用16第五章一般性用户使用说明175.1开机、关机与自检175.2常规键盘操作185.2.1键盘的命令功能和字符功能185.2.2数据输入的一般方法185.2.3信息查看操作的方法185.3键盘解锁和锁键盘195.3.1键盘解锁195.3.2锁键195.4注册信息检查195.4.1检查手动盘配置195.4.2检查通讯设备（火灾显示盘）及外部设备配置205.4.3检查从机配置215.5联动公式检查215.6信息显示与记录225.6.1操作处理信息225.6.2事件信息225.6.3运行记录检查255.6.4信息的打印265.7消音275.8火警及故障的处理275.8.1故障的一般处理方法275.8.2火警的一般处理方法275.9设备的隔离与取消隔离275.9.1设备隔离285.9.2取消隔离285.9.3查看隔离信息295.10防盗控制设置295.11启动方式设置305.12总线制被控设备的手动启动与停动操作315.12.1对外部设备进行手动启动操作的条件315.12.2利用主机键盘进行的启动/停动操作315.12.3利用手动消防启动盘进行的手动启动/停动操作325.13总线制设备的自动联动控制325.13.1实现自动联动的条件325.13.2自动联动逻辑的实现325.13.3延时启动的停动控制325.14气体灭火设备的启动和停止控制335.14.1气体灭火设备的启动条件335.14.2气体灭火设备的手动启动控制335.14.3气体灭火设备的自动联动控制345.14.4气体灭火设备的紧急停动控制345.15复位功能34第六章系统管理员操作指南366.1修改时间366.2密码设定366.2.1密码的分类366.2.2密码的更改376.3对比度设置386.4设备定义386.4.1现场设备定义的内容386.4.2设备定义操作396.4.3现场设备的定义实例416.4.4分区分层方式火灾显示盘定义实例426.4.5手动消防启动盘控制一般性设备的定义实例436.4.6手动消防启动盘控制气体灭火设备启动定义实例436.5自动联动公式的编辑方法436.5.1联动公式的格式436.5.2联动公式的编辑446.6打印方式设置476.7气体喷洒允许控制设置48第四部分更进一步的说明49第七章多线制控制盘操作使用说明507.1多线制分板功能设定507.2多线制模块控制板功能设定527.3操作使用说明527.4与LD-8302B切换模块接线说明547.5多线制模块控制应用举例54第八章系统调试功能说明558.1进入和退出调试状态558.2调试状态下的开机操作558.3调试状态操作568.4设备注册设置578.5设备直接启动设置578.6设备直接停动设置588.7网络通讯设置588.8初始化2825658第九章网络系统功能599.1概述599.2网卡的基本结构描述599.3网络系统的连接599.3.1GST控制网络的连接599.3.2CRT、远程监控系统的连接599.4GST控制网络609.4.1网络构成简介609.4.2网络功能609.4.3组网方式619.4.4GST网络系统应用示例629.5远程监控网络系统629.5.1远程网络概述629.5.2网络功能及组网方式639.6CRT显示系统649.6.1功能介绍649.6.2设置及操作649.7网络故障信息显示65第五部分用户须知66第十章故障、异常信息处理和定期检查6710.1一般性故障处理6710.2错误及异常信息处理6710.3定期检查和更换69第十一章注意事项71附录一 技术指标72附录二 设备类型表73附录三 标准汉字码表74附录四 调试表格81附录五 整机内部接线示意图82第一部分 概述2 公司简介2 JB-QB-GST200火灾报警控制器（联动型）简介第一章 公司简介海湾安全技术股份有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。公司1994年通过ISO9001国际质量体系认证，1996年产品被中国消协推荐为“消费者信得过产品”。公司现有员工700人，工业园区占地80亩，建筑面积2万平方米，具备相当的科研和生产实力。海湾公司恪守“以科技为先导，争创名牌，以质量求发展，让用户更满意”的质量方针，大力探索和引进高新技术，广泛吸纳人才，在短短几年取得了令人瞩目的成绩。海湾公司最新推出的JB-QB-GST200系列火灾报警控制器（联动型），实现了智能化分布式控制和全汉化操作，是一种灵活、可靠和高性价比的火灾报警及消防联动一体化控制器。海湾公司作为国内消防行业的主力军，愿将我们最新最好的产品介绍给国人，为振兴民族工业尽我们绵薄之力。第二章 JB-QB-GST200火灾报警控制器(联动型)简介JB-QB-GST200火灾报警控制器（联动型）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，具有较高的性能价格比，特别适合中小型火灾报警及消防联动一体化控制系统的应用。2.1 配置灵活、可靠性高本控制器是采用双微处理器并行处理的系列产品，包括16点、32点、64点、128点火灾报警控制器以及16点、32点、64点、128点、242点的火灾报警控制器（联动型）九种控制器，可以满足小型工程的不同需要。双路多线制分板可根据需要灵活配置。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。2.2 功能强、控制方式灵活本控制器为一个完全开放的系统，可通过扩展接口连接数字化网络系统，完成控制器网络通讯要求。同时本控制器可挂接防盗模块并设有自动防盗功能，可自动定时开启和关闭防盗模块。2.3 智能化操作、简单方便本控制器具有智能化操作的特点，即在特定的信息屏幕下，可通过快捷键来实现对外部设备的相关操作，而不需要输入设备的二次编码，从而大大减化了操作过程，提供了良好的人机界面。2.4 窗口化、汉字菜单式显示界面本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“窗口切换”键和“TAB”键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。2.5 全面的自检功能本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理。2.6 配备智能化手动消防启动盘本控制器配接的智能化手动消防启动盘，操作方便、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。2.7 具备全面自检功能的多线制控制模块本控制器最多可配置8路多线制控制模块，并具有输出线路断路、短路和指示灯检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性。2.8 独立的气体喷洒控制密码和联动公式编程本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控。2.9 可配接汉字式火灾显示盘 本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载，方便可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。2.10 模块式开关电源本控制器的供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电，保证交流输入187V对电池的可靠快速充电。本控制器具有备电保护功能，备电供电时，如备电电压低于10V系统将自动切断备电。 第二部分 结构安装调试2 JB-QB-GST200控制器结构及配置说明2 安装与调试第三章 JB-QB-GST200控制器结构及配置说明3.1 控制器典型配置及内部结构概述JB-QB-GST200火灾报警控制器（联动型）采用壁挂式结构安装，其典型配置包括：主控制器、手动消防启动盘及多线制模块。本控制器集报警、联动于一体，通过总线、多线的控制不但能完成报警、一般消防设备的启/停控制等功能，并能实现对重要消防设备的控制。JB-QB-GST200火灾报警控制器（联动型）的外观示意图及内部结构图如图3-1、图3-2所示：（具体的内部连接线见“附录六 整机内部接线示意图”。）图3-1上图说明:时间显示区 液晶屏显示区 打印机面板 多线制模块（可选配） 指示灯区 键盘区手动消防启动盘图3-2上图说明:显示操作区 打印机 手动消防启动盘与多线制模块 电源系统 外接端子箱 扬声器3.2 JB-QB-GST200火灾报警控制器（联动型）面板说明JB-QB-GST200火灾报警控制器（联动型）面板由显示操作区、总线制控制区、多线制控制区及打印机面板组成，其结构示意图如图3-3所示：图3-3上图说明:显示操作区 打印机面板 总线制控制区 多线制控制区3.2.1 显示操作区显示操作区面板主要由时间显示区、液晶显示屏、指示灯区及键盘组成（如图3-4）。图3-4指示灯说明如下：l 报警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态。火警排除后，按取消键此灯熄灭。l 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障。故障排除后，按取消键此灯熄灭。l 动作灯：红色，此灯亮表示控制器检测到外接被控设备处于动作状态。所有动作设备停止运行后，此灯熄灭。l 隔离灯：黄色，有隔离设备存在时此灯亮。l 消音灯：红色，当控制器发出报警音响时，按“消音”键消音指示灯点亮，扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出警报声。l 启动灯：红色，当控制器发出启动外部设备的命令时，此灯点亮。l 防盗开启灯: 绿色，当防盗探测器处于开启状态时，此灯亮。l 主电故障灯：黄色，当控制器的AC220V电源掉电或电源损坏，此灯亮。电源恢复后，此灯熄灭。l 备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。备用电源系统故障排除后，此灯熄灭。l 手动允许灯：绿色，此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，否则不能进行上述操作。l 自动允许灯：绿色，此灯闪烁表示控制器处于部分自动状态；此灯常亮表示控制器处于全部自动状态。l 气体喷洒灯：红色，气体灭火设备动作后此灯亮。l 喷洒允许灯：绿色，控制器处于“喷洒允许”状态时，此灯亮。l 喷洒请求灯：红色，当启动气体灭火设备的联动条件满足时，此灯亮。l 工作指示灯：绿色，当控制器由主电供电时,此灯常亮；由备电供电时,此灯闪亮。各操作键功能见第三部分系统应用。注意：对于非联动型火灾报警控制器，指示灯“动作”、“启动”、“自动允许”、“手动允许”、 “气体喷洒”、“喷洒请求”、“喷洒允许”以及以下操作：喷洒控制操作、手动控制操作、自动控制操作、启动操作、停动操作、联动公式相关操作均不起作用。3.2.2 总线制控制区图3-5本控制区的每一单元均有一个按键、两只指示灯和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的命令灯亮（红色），并有控制命令发出，如被控设备响应，则回答灯亮（绿色）。设备标签粘贴在按键上，用户可将该键所对应的设备名称书写在上面。3.2.3 多线制控制区图3-6多线制控制区为可配置区包括控制板及分板两部分，可根据工程实际需要选择分板的数量，将多线制模块分别配置成为28路。每块分板设有四个指示灯、两个按键和一个标签，其作用说明如下：（1） 故障灯：黄色，当此路外控线路发生短路、断路时，该灯亮。（2） 请求灯：绿色，由控制器送来的请求信号点亮。在自动允许状态下，经延时后，多线制模块对相应的被控设备发出相应命令。（3） 命令灯：红色，控制命令发出后点亮。（4） 回答灯：绿色，被控设备处于响应命令状态时，回答灯点亮。（5） 启动键：此键按下，向被控设备发出相应的命令。（6） 停止键：此键按下，撤销已发出的命令。控制板设有三个键及三个指示灯，其作用说明如下：（1） 消音键：用于终止多线制控制盘发出的警报声。（2） 自检：用于检查多线制控制盘面板上的指示灯及警报声是否正常。（3） 复位键：各个单元全部回零。（4） 消音指示灯：按下消音键将多线制控制模块发出的警报声终止后，此灯点亮。（5） 自动允许指示灯：当自动锁处于允许状态时，此灯点亮。（6） 手动允许指示灯：当手动锁处于允许状态时，此灯点亮。注意:多线控制区的面板上装有手动锁和自动锁，当手动锁打开时，可直接进行多线制控制模块的手动控制操作；当自动锁打开且控制器的总线制“自动允许”状态打开时，可按自动逻辑条件实现多线制控制模块的自动联动控制。3.3 内部结构及连线说明3.3.1 控制器显示操作部分结构说明本部分主板、开关板、液晶及模具通过紧固件装配成为一个模块，从而减少了连线及占用的空间。各部分的位置及结构如图3-7所示：图3-7上图说明： 开关板 主板 液晶 各部分之间的连线见图3-8所示：图3-8上图接线说明： 开关板与主板连接线：26P扁平信号线。 液晶背光：两根，驱动液晶背光照明电源线。 液晶数据线：20针插针。 接打印机：20P扁平信号线。 接扬声器：两根。3.3.2 手动盘结构说明本手动盘采用模块式结构，每块手动盘板通过排线连接。其结构如图3-9所示：图3-9上图说明： 设置手动盘板号短路焊盘，可通过将各板号所对应数字的两焊盘短接起来，将手动盘板号设置为47号。 26P排线接口，连接手动盘板与开关板。3.3.3 多线制模块结构说明多线制模块由多线制控制板与多线制分板组成，两者之间通过导线进行连接。其结构连接图如下：图3-10上图说明： 分板端子J1：+24V、GND：分板+24V电源输入端子；O1、O2：多线制模块启动信号端子；A1、A2：多线制模块回答信号端子。 控制板端子J1：Z1、Z2：多线制模块接探测器总线端子；+24V、GND：控制板+24V电源输入端子。 10P排线：连接分板J5与控制板J6。 写保护设置方法：将短路环插在分板插针J4或控制板插针J5的“R”方向表示处于读编码状态；将短路环插在“W”方向短接表示处于写编码状态。 工作方式设置方法：将短路环插在分板插针S1（S2）的“MC”方向表示该路多线制为“脉冲”输出方式，将短路环插在“DP”方向表示该路多线制为“持续电平”方式。3.3.4 控制器电源系统说明本控制器的电源系统分为主、备电两部分，主要包括电源板、EMI电源接口板、变压器、蓄电池等。主、备电供电电压分别为：主电：交流220V 备电：直流12V/10AH密封铅电池电源箱接线图如图3-11所示：图3-11上图电源板端子说明： P1：直流+12V备电输入端子。 P2：15V主电输入端子。P3：打印机电源输出端子。 P4：主板+5V电源输出端子。P5：主、备电检测端子。 P6：主板+24V电源输出端子。 P7：暂不用。3.4 控制器对外接线端子说明本控制器包含有一块端子板，所有外接引线均由此板接入控制器、或接向外部联动设备。各端子说明如表3-1：表 3-1端子名称端子说明备注端子名称端子说明备注联动电源输入端子+24V为多线制供电多线制输出端子多线制6启动线GND多线制6地线多线制6回答线多线制7启动线多线制输出端子多线制1启动线多线制（18）指第（18）路多线制多线制7地线多线制1地线多线制7回答线多线制1回答线多线制8启动线多线制2启动线多线制8地线多线制2地线多线制8回答线多线制2回答线485网络通讯线端子A多线制3启动线B多线制3地线火灾显示盘通讯线端子A多线制3回答线B多线制4启动线火灾报警输出端子OUT1多线制4地线OUT2多线制4回答线探测器总线端子Z1无极性多线制5启动线Z2多线制5地线多线制5回答线 第四章 安装与调试4.1 开箱检查1. 订货检查检查控制器装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙等，核对无误后再对控制器外观进行必要的检查。检查中如发现有不符合要求的情况请与海湾公司营销中心市场销售服务部联系。2. 控制器内部配置及连接状况检查参照本说明书第三章中的介绍对控制器的内部配置进行检查，如手动消防启动盘配置、多线制模块的配置情况等。同时检查一下各部件之间的连接关系并做必要的记录，如主板与电源板及开关板的连接关系、手动盘与开关板的连接关系等，以便在下面的安装调试中使用。若发现连接线有脱落、与说明书介绍不符合或标识不清等情况，请与海湾公司技术服务中心联系。4.2 机柜的安装条件及方式控制器外形尺寸（长宽高）：400178560mm环境温度： 0+40相对湿度：95%，不结露安装尺寸如下图：图 4-14.3 开机检查控制器进入现场后，应接通电源进行开机检查。检查内容包括： 各注册方式是否能实现正确登陆（参照5.1）。 观察控制器和手动消防启动盘的指示灯和数码管的各段是否全部能点亮，扬声器是否能发出洪亮的四种有明显区别的警报声音。 注册过程中，显示的控制器配置（包括手动消防启动盘数，多线制模块数）是否与实际相符。 进入正常监视状态后，观察有无电源故障，操作主键盘、手动消防启动盘键盘是否有嘀嘀声，以及附加配备的设备是否正常。如在某一步发现异常，应按第十章的故障处理部分适当处理，如问题继续存在，应通知海湾公司技术服务中心。4.4 外部设备检查1. 外接线状态检查：检查与本控制器相连的总线状况，测量探测器总线与地、探测器总线与通讯线、通讯线与地之间的绝缘电阻，回路的负载状况。其中，绝缘电阻应大于20M，回路负载应大于1K。2. 设备检查：利用调试装置检查回路设备状况，即设备数量、编码及工作状态是否符合设计要求，排除存在的故障，做好系统连接的准备。4.5 接线和设置主机及外部设备检查完毕后，如各项测试均符合要求，请参照第三章的有关说明将外部设备与控制器进行正确的连接和对多线制控制盘、手动消防启动盘等进行设置。每一步连接后都应再次进行测试并将结果填写到“附录四 调试表格”中，以供调试和各种后续编程定义使用。4.6 调试当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：1. 按第八章调试说明，进入调试状态。2. 查看总线设备的注册情况是否和“附录四 调试表格”中登记的情况一致，如发生大面积丢失，应首先检查联动电源和各楼层总线隔离器，然后对个别设备检查，随时按“自检”键可以观察修整后的注册情况。3. 查看火灾显示盘的注册情况是否和“附录四 调试表格”中登记的情况一致，如有问题，重点检查A、B通讯线和24V电源线。4. 参照第六章设备定义部分定义火灾显示盘和总线设备。同时定义联动设备对应的手动消防启动盘操作键，并将手动消防启动盘及多线制模块所控设备书写在各对应按键的标签上。5. 进行探测器报警试验、火灾显示盘传警试验、多线制模块操作试验。6. 退出调试状态，进入正常监控。7. 全面检查设备定义，修改不适当的部分。8. 编辑联动公式，进行自动联动试验。9. 接入重要设备（如气体灭火设备等），进行相应的测试。第三部分 系统应用2 一般性用户使用说明2 系统管理功能说明第五章 一般性用户使用说明5.1 开机、关机与自检用户使用本系统时应按以下顺序进行开机操作： 打开联动电源和火灾显示盘电源的主备电开关。 打开控制器的主备电开关。 打开控制器的工作开关。完成以上操作后，系统上电进入自动检查状态： 控制器提示系统处于自检状态（如图5-1）。 提示授权状态（如图5-2）。本系列产品包括16点、32点、64点、128点火灾报警控制器以及16点、32点、64点、128点、242点的火灾报警控制器（联动型）九种控制器。本说明书均以242点联动控制器为例。 显示打印机信息（如图5-3）。 自动检测键盘、指示灯、数码管、液晶屏幕及声音。自检完毕后，开机过程结束，系统进入正常监控状态（如图5-4）。主机键盘上设有“自检”键，按下此键后系统将进行和开机时相同的声光检查。系统自检稍候图5-1 系统授权状态允许控制242点图5-2P1安装打印机 未图5-3系统工作正常工作状态提示图5-4关机过程按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉，否则，将有损坏电池的可能。5.2 常规键盘操作5.2.1 键盘的命令功能和字符功能控制器的键盘多数为双功能键，下部标识为命令功能，上部标识为字符功能。命令功能，只在监控状态下起作用，并且多数功能键受锁键功能限制；字符功能，只在进入菜单后，进行数据输入时才使用。5.2.2 数据输入的一般方法在开始输入字符时，屏幕上会反白提示数据输入区域，按“确认”键或“TAB”键，系统将默认反白提示数据为输入数据。按下字符键，提示区原来显示的所有字符消失，显示的为刚刚键入的字符，并在下一输入位置显示提示光标（提示光标总指向新的字符输入位置，到输入区尾后自动指向输入区首位）。按“”或“”键，将光标移至输入区的任何一个字符位置，可对该字符进行修改。编辑完一个数据输入区后，按“TAB”键，系统将反白提示下一个数据输入区。当位于最后一个数据输入区时，按“TAB”键将返回到第一个数据输入区。不论光标位置在何处，按下“确认”键，都将所有屏幕上显示的字符存储。在进行数据输入时，如果停止键盘输入，1分钟后系统将自动退出当前的数据输入状态，并且不存储当前的输入。5.2.3 信息查看操作的方法1. 定义焦点屏幕：查看事件信息时，事件信息类型为反白状态的信息屏幕被称为焦点屏幕。焦点信息：焦点屏幕的当前信息（第几次）被称为焦点信息（见图5-17）。事件信息：将延时、火警、动作、故障、启动及隔离信息统称为事件信息。2. 操作方法信息查看主要包括注册信息、事件信息、联动公式及运行记录四种。其基本方法如下：进入注册设备信息查看状态时，屏幕显示的第一条信息呈反白状态（即该条信息被置为当前查看的信息），当信息多于三条时，可按“窗口切换”键进行翻屏查看；按“”、“”键可对每一屏信息进行逐条选择；按下“确认”键，将显示有关该信息的更详细的内容。查看事件信息时，分屏状态下按“窗口切换”键可切换焦点屏幕，通过按“”、“ ”键可逐条查看焦点屏幕的各条信息。进行联动公式检查时，按“确认”键可对各条联动公式进行查看。运行记录检查时，亦可通过按“窗口切换”、“”、“ ”键对其进行逐条查看。注意：在正常监控状态下进行操作时，“取消”键可使液晶屏幕返回到该屏幕的上一级屏幕，直至返回到图5-4所示的屏幕，此时液晶屏的背光将立刻关闭。5.3 键盘解锁和锁键盘5.3.1 键盘解锁控制器开机默认为“锁键”状态，若进行功能键（除“窗口切换”、 “消音”及“”、“”键外）操作，液晶屏显示一个要求输入密码的画面（如图5-5），此时输入正确的密码并按下“确认”键，才可继续操作，同时完成键盘解锁。*请输入密码密码（8位）图5-55.3.2 锁键按下“锁键”功能键，屏幕下方显示：“请确认锁键”（如图5-6）；按下“确认”键，锁键操作完成。请确认锁键图5-6为避免他人误操作，在操作结束和值班人员离开时，请务必进行锁键操作。5.4 注册信息检查5.4.1 检查手动盘配置按下“设备检查”键，屏幕显示一个选择设备检查的画面（如图5-7）。*设备检查操作*1 手动盘检查2 通讯设备检查3 外部设备检查按“窗口切换”键*设备检查操作*4 从机检查 图5-7按下“1”键，则进入手动盘检查菜单，显示的内容包括：手动盘键编码、对应外部设备的二次码及设备类型代码。按“窗口切换”键可以进行翻页查看（如图5-8）。每翻到新的一屏时，该屏的第一条呈现反白状态，即该设备被选中，可通过按“”、“”键改变所选择的设备（如图5-9）。手动盘总数 32000 103000 00001 103012 00002 103000 00手动盘总数 32003 104011 17004 104012 18005 104013 19按“窗口切换”键图5-8手动盘总数 32003 104011 17004 104012 18005 104013 19手动盘总数 32003 104011 17004 104012 18005 104013 19按“”键按“”键图5-95.4.2 检查通讯设备（火灾显示盘）及外部设备配置在如图5-7所示的状态下按字符键“2”或“3”，便进入通讯设备（火灾显示盘）或外部设备的检查状态，显示系统所配置通讯设备、外部设备的情况（如图5-10）。通讯设备总数 06001 060305 40002 060306 40005 060307 40外部设备图5-10按下“确认”键后，屏幕显示所选择设备的详细注册信息（如图5-11）包括：设备的原码、二次码、设备类型以及汉字信息（对于外部设备检查操作显示的注册信息还包括联动设备的特性，例如表示脉冲特性。详细含义见第六章设备定义的相关内容）。原码：001设备定义二次码：060205 40火灾示盘 三号楼三层图 5-11对于智能型探测器，当按“确认”键选中该设备，屏幕显示其详细注册信息后，再按“确认”键，液晶屏会显示该探测器的动态特性曲线（如图5-12）。036号动态曲线 图5-12上图中，横坐标表示时间，纵坐标表示火灾量，与横坐标平行的直线为阈值，当动态曲线一达到阈值时，为报警状态。处于动态曲线显示屏时，按任意键退出。5.4.3 检查从机配置检查从机配置就是对GST网络系统中其它的控制器进行检查，其操作与检查手动盘配置相同，此处不再赘述。5.5 联动公式检查按下“联动检查”键，显示“联动编程浏览” 屏幕（如图5-13），键入“1”或“2”选择欲进行检查的联动公式类型后，屏幕提示“请输入联动公式号码”，输入公式号码后按下“确认”键，屏幕将显示此号码的联动公式（如图5-14）。如果输入未曾编辑过的公式号码，则提示“操作处理失败”（如图5-16）。*浏览联动公式*1 常规联动公式2 气体联动公式图5-13浏览编程 第001 请输入联动公式号码按“确认”键浏览编程 第 0011010210310102003=10100513100 图5-14在联动检查的过程中，按“确认”或“取消”键，液晶屏将重新显示“请输入联动公式号码”的屏幕，公式号码为该条公式的下一条（如图5-15），此时可再输入新的联动公式号码来进行查寻。浏览编程 第 0011010210310102003=10100513100 按“确认”、“取消”键浏览编程 第002 请输入联动公式号码图5-155.6 信息显示与记录5.6.1 操作处理信息本系统在操作的过程中会提示操作处理结果。当进行任何非法操作时，将提示“操作处理失败”信息；当进行设备定义、联动编程操作时，如果操作正确，完成操作后液晶屏将提示“操作处理成功”（如图5-16）。操作处理失败成功图5-165.6.2 事件信息当系统中有延时、火警、动作、故障和启动中的任意一种信息存在时，系统将全屏显示此信息（如图5-17）；若系统中存在的信息多于一种时，液晶屏将按延时、火警、动作、故障、启动的顺序优先显示位于前面的信息。例如，同时存在火警、故障、启动三种信息时，液晶屏将显示为如图5-18所示的屏幕信息（优先权最高的显示在屏幕上方），按“窗口切换”键将切换焦点屏幕的各类信息（优先级最高的信息始终在液晶屏最上方），按“”、“”键可逐条显示焦点屏幕的各条信息（如图5-19）。火警003 06月01日15：003 N0 02102115光电感烟图5-17上图中，“003”为该类信息的总数，“003”为焦点信息（第几条）发生的顺序号。按“窗口切换”键火警003 06月01日15：003 N0 02102115光电感烟故障002 06月01日20：002 N0 10300917火灾示盘火警003 06月01日15：003 N0 02102115光电感烟启动001 06月01日15：001 N0 02102215 讯响器图5-18按“”键火警003 06月01日15：001 N0 02101814光电感烟故障002 06月01日20：002 N0 10300917火灾示盘火警003 06月01日15：003 N0 02102115光电感烟故障002 06月01日20002 N0 10300916 火灾示盘 图5-19以上各图中，各条信息的最后一行为该信息的设备类型或设备汉字信息显示，每隔6秒钟将会在设备类型、设备汉字信息间转换。显示汉字信息时，如果该设备在设备定义时没有定义汉字信息，此行将无显示；如果该信息为系统信息，此行将显示“控制器内部”。本控制器的信息显示具有自动循环显示的功能，当某类信息多于一条时，如果连续6秒钟无键盘操作，屏幕将以30秒钟一次
