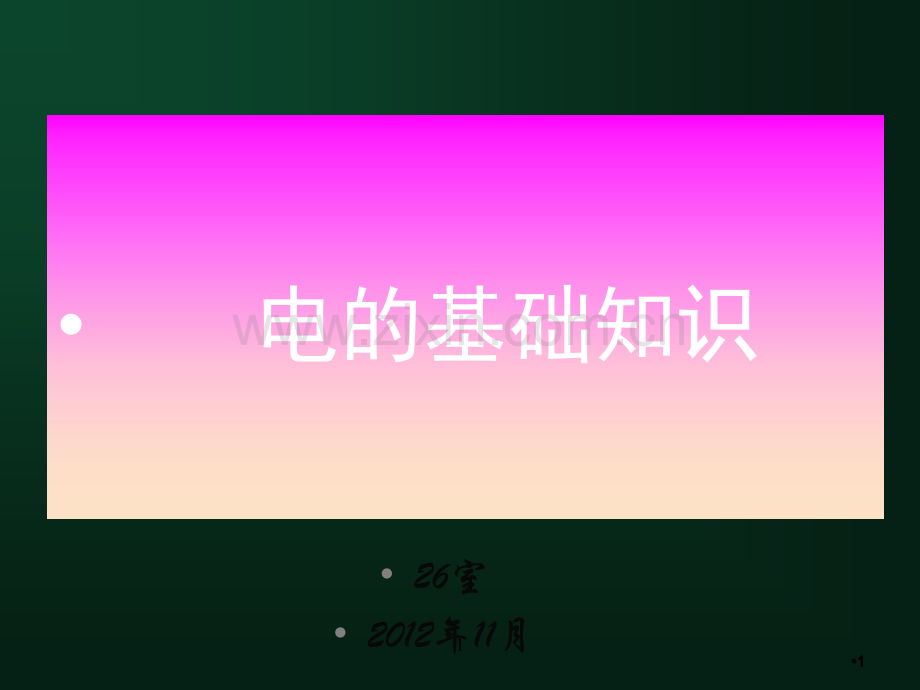

1 1 1 1 126室2012年11月 电的基础知识2主要内容一电路基础二电路元件介绍三安全用电四预防电器火灾五防静电防雷电 3 3一 电路基础电流：水在水管中沿着一定的方向流动，水管中就有了水流。电荷在电路中沿着一定的方向移动，电路中就有了电流。电流的常用单位是安培（A）1KA=1000A;1A=1000mA 1mA=1000A 直流：电流方向不随时间变化。交流：大小和方向随时间交替变化。频率:工频50Hz 4 4一 电路基础电压：河水能够流动，是因为有水位差；电荷能够流动，是因为有电位差。电位差就是电压,是电路中任意两点的电位之差，当一段电路的两端有了电位差，电流就会从高电位点流向低电位点。电压的常用单位:伏特（V）1kV=1000V 常用电压等级：1.5V,6V,9V,12V,24V,36V(安全电压)，220/380V,10KV,35KV,110KV,220KV,330KV,500KV,1000KV等.5 5一 电路基础电阻:导体对电流的阻碍作用。材质不同对电流的阻碍作用也不同，分为导体，半导体，绝缘体.电阻的单位是欧姆()1兆欧(M)=106,1千欧(K)=103。人体电阻：皮肤干燥时，约为210k；皮肤有破损时的电阻约为8001200；决定导体电阻大小的三要素：导体本身的材料（R）、导体的长度（L）、横截面积（S）。R=L/S :电阻率和导体的材料和温度有关.6 6一 电路基础电路:电流流过的路径。它由电源、负载、导线和开关等元件组成。7 7一 电路基础串联电路 8 8一 电路基础并联电路 9 9一 电路基础 耗电量、功率、电流、电压的关系耗电量单位：千瓦.小时(KWh)，简称“度”1度电是指1000瓦的功率使用1小时所消耗的用电量。功率（P）单位：瓦特，简称瓦（W）功率=电流电压，即P=UI一个千瓦5电流（单相回路）1010一 电路基础三相电路的功率计算：S=P+Q S=(P+Q)视在功率S=1.732UI 有功功率P=1.732UIcos 无功功率Q=1.732UIsin 功率因数cos=P/S 通过无功补偿，cos0.9 一个千瓦俩电流（三相电路）1111二 电路元件介绍导线：GB4706.1-1992/1998电线负载电流值（部分）直径铜芯线截面积（mm2）允许长期电流（A）1.782.516252.2425322.7863240 1212二 电路元件介绍电源线:电线单位是平方毫米（mm2），分铜芯线、铝芯线两种，现在一般用的多是铜芯线。铜芯线允许载流量估算口诀：十下5,百上2,二五三五43界,铜线升级算.意思是十个平方以下的线,乘5,一百平方以上的线乘2 二十五以下乘4三十五以上乘3 铜线按线径的上级算,如1.5平方按2.5算 1313二 电路元件介绍 1414二 电路元件介绍空气开关：又叫低压断路器。作用是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。常用的DZ系列的空气开关有以下型号/规格：C6,C10,C16,C25,C32,C40,C60,C80,C100等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安.接触器：交流接触器广泛用作电力的开断和控制电路。交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点。热继电器：保护电机不会因为长时间过载而烧毁。按钮：熔断器：将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。1515三 安全用电电流对人体的伤害：电击：电流通过人体，破坏人体心脏、肺及神经系统的正常功能。电伤：是指电流的热效应、化学效用和机械效应对人体的伤害，主要有电弧烧伤、熔化金属溅出烫伤等。电磁场伤害：是指在高频磁场的作用下，人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。一般认为电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。所以从左手到右脚的电流途径最为危险。触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。1616三 安全用电1 毫安:能被人体感觉到2-10毫安:轻微地震颤，可能导致人摔倒10-25毫安:肌肉失去控制，无法脱离电流25-75毫安:非常疼痛，可以导致昏迷或死亡75-300毫安:1/4秒后,绝大部分人立即死亡 1717三 安全用电触 电 的 种 类：1818三 安全用电触 电 的 种 类：1919三 安全用电触 电 的 种 类：跨步电压触电 2020三 安全用电 2121三 安全用电防止触电的技术措施：绝缘、屏护和间距是最为常见的安全措施。绝缘：用绝缘物把带电体封闭起来防止人体触及。需要注意的是很多绝缘材料受潮后或在强电场作用下会遭到破坏，丧失绝缘性能。屏护：即采用遮拦、护罩、护盖、箱闸等把带电体同外界隔绝开来，电器开关的可动部分一般不能使用绝缘，而需要屏护。高压设备不论是否有绝缘，均应采取屏护。间距：就是保证必要的安全距离。间距除了能防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用。2222三 安全用电保护接地：防止电气设备外露的不带电导体意外带电造成危险。将该电气设备外壳经保护接地线与深埋在地下的接地体紧密连接起来的做法叫保护接地。保护接地电阻值不大于4欧姆。保护接零：把电气设备在正常情况下不带电的金属部分与电网的零线紧密地连接起来。装设漏电保护装置加强绝缘：就是采用双重绝缘或另加总体绝缘，即保护绝缘体以防止通常绝缘损坏后的触电。2323三 安全用电注意事项：1、不要随便乱动或修理电气设备。2、经常接触和使用的配电箱、配电板、闸刀开关、按扭开头、插座、插销以及导线等，必须保持完好，不得有破损或将带电部分裸露。3、不得用铜丝等代替保险丝，并保持开关盖面完整，以防短路时发生电弧或保险丝熔断飞溅伤人。4、在移动电气设备时，必须先切断电源，并保护好导线，以免磨损或拉断。5、在使用手持电动工具时，必须安装漏电保护器，工具外壳要进行防护性接地或接零，并要防止移动工具时，导线被拉断，操作时应戴好绝缘手套并站在绝缘板上。6、在雷雨天，不要走进高压电杆、铁塔、避雷针的接地导线周围20米内。当遇到高压线断落时，周围10米之内，禁止人员进入；若已经在10米范围之内，应单足或并足跳出危险区。2424四 预防电器火灾 电器、照明设备、手持电动工具以及通常采用单相电源供电的小型电器，有时会引起火灾，其原因通常是电气设备选用不当或由于线路年久失修，绝缘老化造成短路，或由于用电量增加、线路超负荷运行，维修不善导致接头松动，电器积尘、受潮、热源接近电器、电器接近易燃物和通风散热失效等造成。防护措施：合理选用电气装置。在干燥少尘的环境中，选用开启式；在潮湿多尘的环境中，选用封闭式；在易燃易爆的危险环境中，选用防爆电器。防止电气火灾，还要注意线路电器负荷不能过高，注意电器设备安装位置附近不能有易燃可燃物，注意电气设备的工作是否异常，注意防潮等。2525四 预防电器火灾良好的习惯，可以减少或避免电器火灾：电器在关机时都应用开关断电而不要只用遥控器关机，致使电源变压器长时间处于通电状态。长时间不用的电器应拔下插头。特别是冬天不用空调的时候，如不切断电源，是很危险的“自燃”隐患所有的电器都应尽量避免长时间工作。所有电器都应该定期进行清洁和保养，长时间不用的电器再次使用的时候应该进行全面的检查和清洁保养。当电器出现异常情况时应及时切断电源，并交给维修部门进行维修，不要自行拆开电器，以防对电器内部结构及电路系统造成损坏。当电器使用太多或者过于频繁的时候可能会造成保险丝熔断，这时就已经用电过量了，而所换的保险丝不应越换越粗，以免短路时不能及时熔断，引起电线着火。2 26 6五 防静电防雷电 静电的防护：静电可以造成多种危害。由于静电电压很高，又易发生静电火花，所以特别容易在易燃易爆场所中引起火灾和爆炸。静电防护一般采用静电接地，增加空气的湿度，在物料内加入抗静电剂，使用静电中和器和工艺上采用导电性能较好的材料，降低摩擦、流速、惰性气体保护等方法来消除或减少静电产生。雷电的防护：雷电危害的防护一般采用避雷针、避雷器、避雷网、避雷线等装置将雷电直接导入大地。避雷针主要用来保护露天变配电设备、建筑物和构筑物；避雷线主要用来保护电力线路；避雷网和避雷带主要用来保护建筑物；避雷器主要用来保护电力设备。2727谢谢各位！
