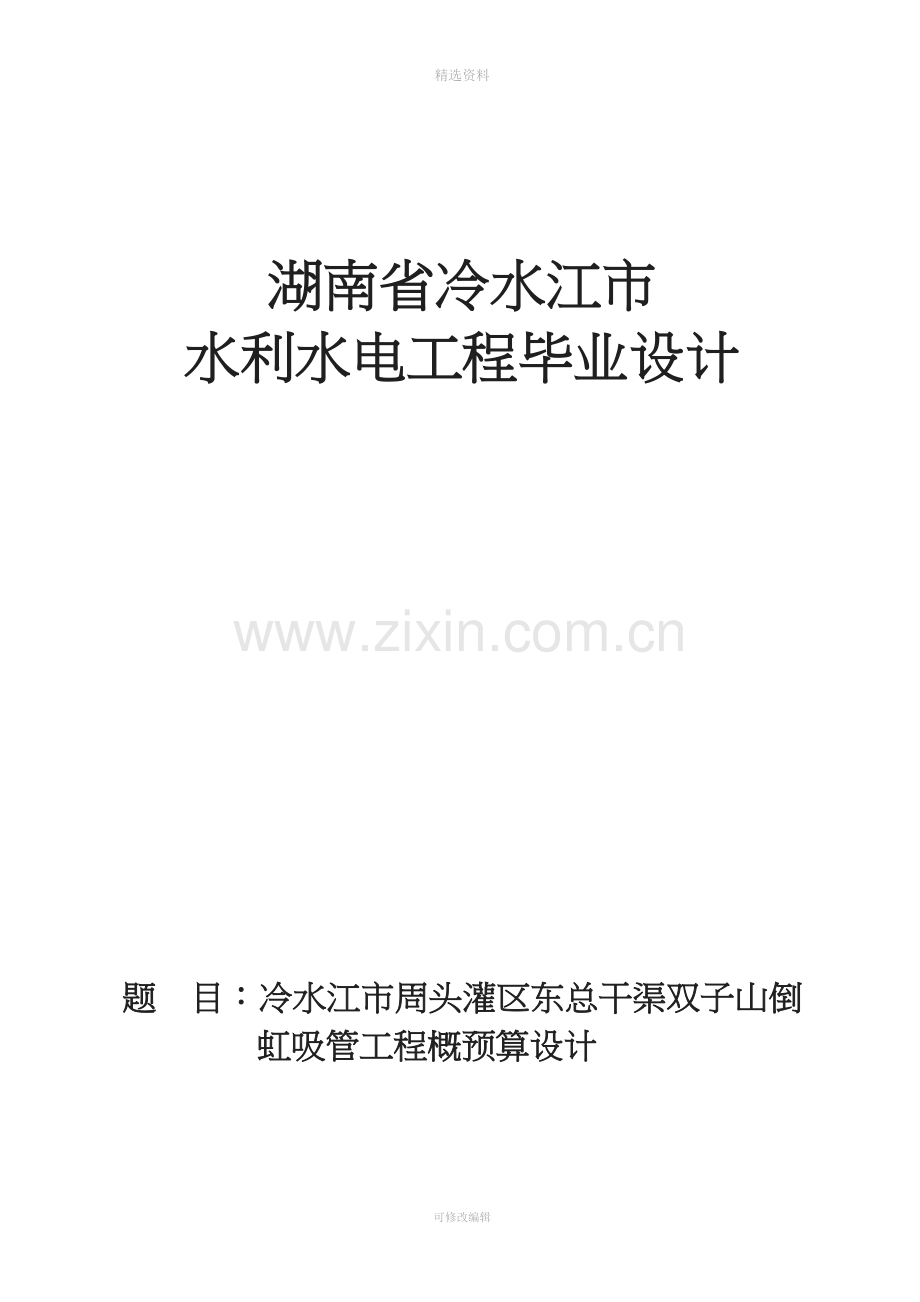

湖南省冷水江市
水利水电工程毕业设计
题 目:冷水江市周头灌区东总干渠双子山倒虹吸管工程概预算设计

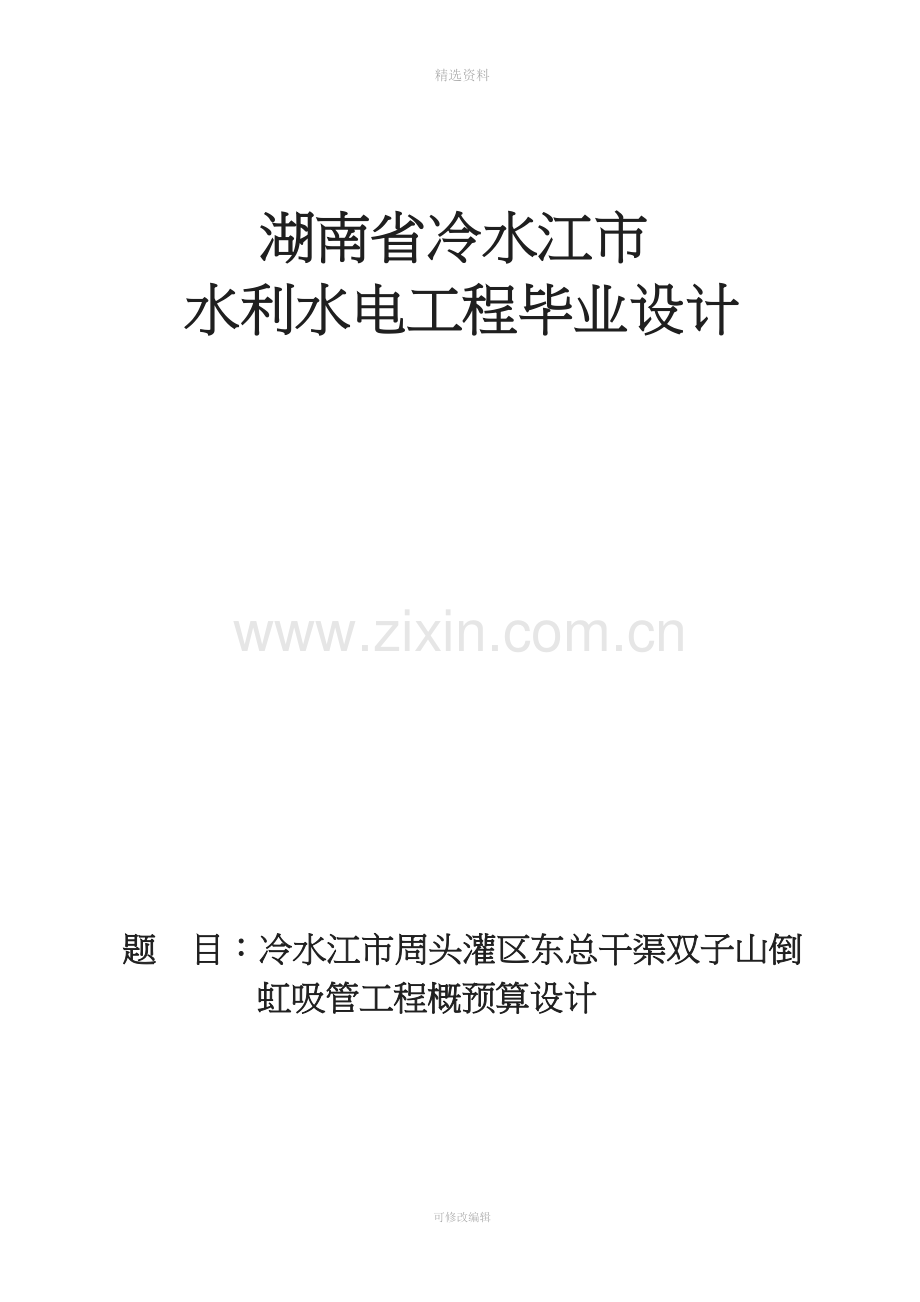

湖南省冷水江市
水利水电工程毕业设计
题 目:冷水江市周头灌区东总干渠双子山倒虹吸管工程概预算设计
目 录
1综合说明···········································1
2工程地质基本情况····································5
3工程设计简介·······································10
4工程概算···········································18
1 综合说明
1.1 灌区概况
周头灌区地处湖南省冷水江市,灌区为湘江一级支流涟水河发源地和资江一级支流柳溪河下游两岸山丘地区。周头灌区是一座以灌溉、防洪为主,结合供水、养鱼、旅游的中型水利工程,大坝控制集雨面积12.24平方公里,外引集雨面积0.39平方公里,水库总库容1037万立方米,正常库容870万立方米,正常蓄水位356.647米。灌区属中亚热带季风湿润气候区,区内气候温和,光照充足,四季分明,严寒期短,年平均气温17.2℃,最高月平均气温29.0℃,最低月平均气温4.3℃。降水有明显的季节性,4至6月为雨季,7至9月为旱季。据水文统计分析,灌区多年平均降雨量1461mm,多年平均径流深782mm,多年平均蒸发量1438 mm夕全年太阳总幅射量为112千卡/cm2,多年平均无霜期280天,湿热的气候与充足的水源对水稻、麻、油、茶等作物生长非常有利,是冷水江市最重要的粮油生产基地。
周头灌区工程于1964年开始修建,1968年开始投入运行。灌区共有东总干、西南总干两条总干渠和西、南、岩口、托山四条干渠。总干渠总长4.4km,干渠长67.5 km。东总干渠分岩口、托山两条干渠及长5.0km梓坪支渠,灌溉面积为1.22万亩,虽然在续建配套时对难工险段进行过处理,但长2.8公里的东总干渠在桩号l+845~1+915处位于煤矿区,因私营小煤矿修路、采矿,导至渠道经常发生滑坡、坍塌、垮方,同时采矿时在渠道两侧随意弃渣,造成水土流失。每年不仅耗费大量的物力、人力对渠道进行修整、清淤夕而且严重影响了灌溉效益的发挥。
1.2工程设计
2006年3月,冷水江市水利局对周头灌区东总干渠双子山倒虹吸管工程进行初步设计,通过对现场的勘测了解,,桩号1+845~1+915段渠道经常发生滑坡、坍塌、垮方,同时又处在煤矿区2005年6月,周头灌区续建配套初步设计方案中拟定修建渡槽进行避开其影响,但在2005年11月,经过对初选渡槽轴线位(桩号1+830~2+020)的地质勘探工作夕地质钻探Z1揭露厚度约为15 m,其煤层松散,粘土岩和炭质页岩层部分泥化。另外此处排架高达20m,邻近运煤公路,基础如采用较大直径的人工挖孔桩,深将达16m以上夕基础处理工程量较大,且在侧压力的影响下难以保证其稳定。故冷水江市水利局经过初步的分析、研究后,并为进一步避开滑坡体的影响,提出在桩号1+819~2+210改建倒虹吸管方案。
双子山倒虹吸管的水头损失大于建渡槽的方案,但经调查了解原渠道坡降i=0.001,在桩号1+819~2+210长391 m的渠道有水头0.391m,在桩号位置2+500~2+800的红岩隧洞坡降i为0.006,如将红岩隧洞坡降i改为0.001,可利用水头有1.5m,红岩隧洞出口有约0.45 m的跌水,合计水头为2.341 m。经过渠道水力计算(详见渠道水力要素及水面线推算表)、管径选用比较,建倒虹吸管需利用的水头为1.694m(详见倒虹吸管水利要素计算),故双子山倒虹吸管工程是切实可行的方案。
1.2.1渠道改造设计
渠道经渠道水力要素计算,详见渠道水力要素及水面线推算表,桩号2+210~2+500渠道宽设计为1.5 m,设计水深为0.757m,加大水深为0.838 m,渠底需按i=0.001进行整体降坡,经过计算得出在桩号2+210渠底高程为326.306m,在桩号2+500渠底高程为326.0.16m,查原渠道底板纵断面图,得知渠道在桩号2+210处原渠底高程为327.400m,设计过水断面需降低1.094m,在桩号2+500处原渠底高程为327.000m,设计过水断面需降低0.984m。
渠道原边墙拆除及渠底降坡开挖后,采用M7.5水泥砂浆砌块石砌筑渠道边墙,并在过水断面内采用C15砼加以衬砌,并在桩号2+21O~2+290渠道1.3m高处加钢筋砼盖板,以防止今后渠道上方山体的土及煤渣坍塌至渠道。
梓坪支渠因干渠底坡降低约1.0m而需进行改造,由原i=1/1000改为i=1/3000,经计算需改造的渠道长度为(1/1000—1/3000)×1.0=1500 m,即桩号为O+000~l+500。
1.2.2倒虹吸管设计
双子山倒虹吸位于桩号1+819~2+21O处,设计为埋式倒虹吸管,全长182.30m。设计过流量为1.10m3/s,加大流量1.26m3/s,最大水头27m,进口渠底高程为328.00m,出口渠底高程为326.306m。
双子山倒虹吸管设计为现浇C20钢筋砼管,管(直)径为1.0m,壁厚为0.2m,管道转弯处设置镇墩,采用C15砼现浇,按长2.5~3.0m、宽3.0m、高3.0~3.3 m的尺寸随地形布置,并按6.0m间距设置支墩,支墩高1.7m,断面尺寸为2.0×2.0m,采用C15砼滑动式支座。管道进口设有沉砂池,出口设消力池。排泥阀、放水孔设置在管线的最低处,采用钢板制作,尺寸Φ为1.0 m。
1.2.3隧洞改造设计
红岩隧洞为断面尺寸1.0 × 1.7(高)圆拱直墙式半衬砌隧洞,坡降i为0.006,出口有450 mm的跌水,经过水力计算,坡降i需改为0.001,设计过水断面在进口处需降低约1.573m,在出口处需降低约0.323 m。因隧洞地质条件较好,采用对边墙及部分底板进行开挖,再用100mm厚C15砼进行衬砌的工程方案。
1.3工程投资
本项目按2005年价格水平静态总投资为144.94万元,总投资为144.94万元,总工期六个月。
东总干渠新建双子山倒虹吸管工程实施后,能保证岩口、托山干渠的正常运行,使周头灌区的经济效益、社会效益和生态效益充分发挥,所以此项工程建设是十分必要的。
2 工程地质基本情况
2.1地形地貌
周头灌区灌区东总干渠1+819~2+210段,为一“U”型沟谷,谷底高程300 m~310m.,山顶高程大于350m,东总干渠l+819~2+210段渠底高程约为328.0m,沟谷两侧330m高程以下山坡坡角:左侧山坡10~15,右侧山坡30~45。工程区属溶蚀构造低山垄脊谷地地貌单元。
2.2地质构造
工程区位于峨眉山向斜的北西翼,岩层为单斜构造,产状较为稳定,一般为N35~40。E/SE<35°~42°。区内砂、页岩段构造裂隙发育,强风化深度一般达6m~10m,灰岩段局部发育地表岩溶。
工程区地处区域构造一祁阳山字型构造前弧北翼部位,在构造上属相对稳定地块,根据《中华人民共和国国家标准))GB18306-2001《中国地震动参数区划图》,本区域地震动峰值加速度为0.05 g,地震动反应谱特征周期为0.35s,相当于地震基本烈度为VI度区。
2.3地层岩性
区内出露地层为石炭系下统大塘阶及第四系:
①第四系松散堆积:其中:人工堆积(Qs)主要为煤矿弃渣和砾质粘土夹碎、块石,厚度3.3~4.2m;坡积层(Q4d1)的组成物以砂岩、页岩的风化物为主,大多为黄褐色砾质粘土夹碎、块石等。主要分布于左岸坡脚和右岸坡,厚度2.5~6.9m,透水性中等。
②石炭系下统大塘阶(C1):
梓门桥段(Cld3):灰、深灰色中至厚层灰岩、夹泥质灰岩、白云岩,上部夹燧石团块夕分布于左岸310m高程以上山坡。
测水段(Cld2):下部灰、灰白色粉砂岩夹黑色页岩、粘土岩及无烟煤层夕上部为粉砂岩、砂质页岩。分布于左右岸坡脚和右岸坡。总厚度50~60m。
石磴子段(Cld1):中、下部为深灰黑色灰岩,顶部夹泥灰岩、页岩,底部有一层石英砂岩。工程区内仅出露灰黑色灰岩夹泥灰岩、页岩。
2.4水文地质
区内地下水类型有第四系松散层孔隙水和基岩裂隙水,第四系松散层孔隙水分布于山坡残坡积层内,接受大气降水和基岩裂隙水的补给,水量贫乏;基岩裂隙水分布于石炭系地层中的砂岩和页岩裂隙中,主要接受大气降水的补给,径流途径短,以湿地泉及散流形式排泄于沟谷,泉流量一般小于0.01 L/s,枯水期多干涸。
区内地下水和地表水对普通硅酸盐水泥无侵蚀性。
2.5主要工程地质问题
①山体滑坡问题
周头灌区东总干渠1+845~1+915渠段为山体滑坡区。该地段滑坡机理较为复杂,从现有资料分析夕其主要原因是由于该段地层内有大量燥层、粘土岩和炭质页岩等松软岩层夕由于煤矿开采的影响,地下水位的变化,改变了自然山坡的原始应力状态,煤层的开挖破坏了岩体的原始稳定结构,致使地下水活动的频繁,极大地加剧了岩体层面的淘刷、软质岩的泥化,从而导致上部岩体在山体荷载作用下沿软弱层面发生滑动。
②地基持力层的承载力与不均匀沉降问题
勘探揭露拟建建筑物轴线的地基夕上部以煤层、粘土岩和炭质页岩为主,厚度基本在10m左右。煤层多呈松散状,粘土岩和炭质页岩层多呈泥化状,从而导致地基承载力的严重下降,地基在上部荷载作用下将不可避免地产生较大的不均匀沉降,导致上部建筑物的破坏。
2.6岩土物理力学地质参数
根据工程地质类比法确定的岩土物理力学地质参数推荐值见下表。
岩性
顶目
灰岩
粉砂岩
炭质页岩、粘土岩、煤层
泥化夹层
容重r(KN/m3)
2.71
2.60
饱和抗压强度Rb(Mpa)
90
30
5
软化系数kd
0.85
0.70
0.55
弹性模量Ez
26000
4000
变形模量Eo(Mpa)
16000
2800
泊桑比u
0.22
0.30
抗剪摩擦系数f (砼/岩石)
0.70~0.75
0.55~0.60
0.25~0.30
0.10~0.15
抗剪断摩擦系数f’ (岩石/岩石)
1.10
0.70
0.40~0.45
0.20~0.25
抗剪断凝聚力C’(Mpa)
0.25
<0.03
0.08~0.20
0.01~0.03
允许承载力R(Mpa)
4~5
3~4
0.3~0.4
岩石工程分类(级)
10~11
8~9
2~4
备注
岩石弱风化至微风化
岩石弱风化至微风化
岩石弱风化至微风化,未泥化
2.7结论及建议
①本次钻探查明了拟建渡槽轴线剖面基础的地层结构及岩土特征。
②拟建渡槽轴线剖面基础存在的主要工程地质问题是地基上部为厚层煤层、粘土岩夹炭质页岩,煤层松散,粘土岩和炭质页岩部分泥化,从而导致地基整体承载力严重下降,如果地基上部有集中荷载作用时,将会产生较大的不均匀沉降。因此,该地基不适宜作为独立基础,否则,应进行较大工程量的基础处理。
3 工程设计简介
3.1基本情况
周头灌区东总干渠由于桩号1+845~1+915渠段为山体滑坡区以及煤矿区堆积煤渣的影响,渠道经常发生滑坡、坍塌、垮方,致使灌区发挥不了应有的效益。原周头灌区续建配套工程设计拟定在桩号1+830~2+020建渡槽进行避开其影响,但经过初选渡槽轴线位的地质勘探工作,发现地基上部为厚层煤层、粘土岩夹炭质页岩,煤层松散,粘土岩和炭质页岩部分泥化(滑坡体的滑坡面所处层),地基承载力较低,且进口段处于一陡坡,地质钻探Z1揭露深为15m,底部泥化状岩层厚度约8m,如做为20m高的排架基础,将需采用16m深的人工挖孔桩,由于采煤的影响地下水位变化,引起泥化状粘土岩和炭质页岩的变化,排架基础在侧压应力的影响下难以保证其稳定。故本次设计采用在桩号1+819~2+210新建倒虹吸管的方案。
双子山倒虹吸管的水头损失大于建渡槽的方案,但经调查了解,原渠道在桩号1+819~2+2lO坡降i=O.001、长391 m的渠道有水头0.391 m,在桩号位置2+500~2+800红岩隧洞坡降i为0.006,如将红岩隧洞坡降i改为0.001,可利用水头有1.5m,红岩隧洞出口有约0.45m.的跌水,合计2.341 m。经过渠道水力计算(详见渠道水力要素及水面线推算表)、管径选用比较,建倒虹吸管需利用的水头为1.694m(详见倒虹吸管水利要素计
算),故双子山倒虹吸管工程是切实可行的方案。
3.2渠道改造设计
冷水江市周头灌区东总干渠本次进行勘测及水力要素计算的渠道桩号为1+710~2+500,因在周头灌区续建配套设计中已将渠底发生局部沉陷、隆鼓桩号l+710~1+819段渠道纳入除险加固范围,在本次设计中只考虑为新建倒虹吸管需利用红岩隧洞的水头而进行整体降坡,即只对桩号2+210~2+500渠段及梓坪支渠桩号0+000~1+500进行改造。
3.2.1.渠道水力计算
冷水江市周头灌区东总干渠原设计流量为1.10m3/s,加大流量1.26m3/s,渠底坡降i为0.001,糙率系数n为0.025,渠道断面尺寸为1.5 X 1.5m,设计水深为1.016m.,加大水深为1.13 m。梓坪支渠原设计流量为0.06m3/s,加大流量0.71m3/s,渠底坡降i为0.001,糙率系数n为0.025,渠道断面尺寸为0.5 X 0.5 m,设计水深为1.016m,加大水深为1.13m。红岩隧洞为断面尺寸1.O X 1.7(高)圆拱直墙式半衬砌隧洞,坡降i为0.006,设计水深为0.73m,加大水深为0.874m.。
本次设计中渠道及隧洞糙率系数n采用值为0.017,东总干渠道断面底宽设计为1.5m.,坡降i为1/1000;梓坪支渠渠道断面底宽设计为0.5m,坡降i为1/3000;红岩隧洞坡降i为1/1000,断面底宽为1.Om。
渠道及隧洞采用明渠均匀流计算方式,详见下表:
计算成果为:东总干渠设计水深为0.757m,加大水深为0.838m。
梓坪支渠设计水深为0.39m,加大水深为0.45m。
红岩隧洞设计水深为1.133m,加大水深为1.277m。
渠道水力要素及水面线推算表(现状)
渠道 名称
渠道
倒虹吸
渠道
隧洞
渠道
梓坪 支渠
起桩号
1+710
1+819
2+210
2+500
2+800
0+000
止桩号
1+819
2+210
2+500
2+800
3+000
1+500
渠段长度(Km)
0.109
0.182
0.290
0.300
0.200
1.500
设计纵坡I
0.001
0.001
0.001
0.001
0.0003
设计边坡m
0.00
0.00
0.00
0.00
0.00
设计流量Q设(m3/s)
1.100
1.100
1.100
1.100
1.100
0.060
加大流量Q加(m3/s)
1.265
1.265
1.265
1.265
1.265
0.071
设计底宽Bm
1.60
1.60
1.00
1.60
0.50
设计水深H设m
0.757
0.757
1.133
0.757
0.39
加大水深H加m
0.838
0.838
1.277
0.838
0.45
渠段首底板 高程m
328.109
328.000
326.306
326.016
325.416
326.254
渠段首加大 水位m
328.947
328.838
327.144
326.854
326.254
326.70
明渠断面计算
h
0.838
0.757
1.277
1.133
0.450
0.390
b
1.500
1.500
1.000
1.000
0.500
0.500
n
0.017
0.017
0.017
0.017
0.017
0.017
A
1.257
1.136
1.277
1.133
0.225
0.195
X
3.176
3.014
3.554
3.266
1.400
1.280
R
0.396
0.377
0.359
0.347
0.161
0.152
C
50.388
49.975
49.581
49.291
43.347
42.962
I
0.001
0.001
0.001
0.001
0.0003
0.0003
Q
1.260
1.101
1.200
1.040
0.071
0.060
v
1.002
0.970
0.940
0.918
0.317
0.306
C1
0.650
0.650
0.650
0.650
0.650
0.650
v不淤
0.409
0.399
0.390
0.383
0.261
0.254
v不冲
3.2.2渠道改造工程设计
桩号2+210~2+500渠道经水力要素计算及水面线推算,计算得出在桩号2+210渠底高程为326.306m,在桩号2+500渠底高程为326.016m,查原渠道底板纵断面图,得知原渠道在桩号2+210处渠底高程为327.400m,设计过水断面需降低1.094m,在桩号2+500处渠底高程为327.000m,需降低0.984m。
梓坪支渠因干渠底坡降低约1.Om而需进行改造,由原i=l/l000改为i=1/3000,经计算需改造的渠道长度为(1/1000—1/3000)X 1.O=1500m,即桩号为0+000~1+500。
原渠道边墙拆除及渠底开挖后,渠道边墙采用M7.5水泥砂浆砌块石砌筑,过水断面内采用lOOmm厚C15砼衬砌。为防止今后上方山体的土及煤渣坍塌至渠道,在桩号2+21O~2+290渠底1.3m高处加钢筋砼盖板。梓坪支渠渠底在桩号0+000~1+5 OO需由原i=l/l000改为i=1/3000进行降坡开挖,设计过水断面在桩号0+000需降低0.984m,在桩号1+500处不需降低,工程措施同干渠。
渠道衬砌按4m长度分缝,缝宽20mm,采用沥青杉板填充,表面用水泥砂浆找平,断面尺寸详见渠道纵横断面图。
3.3倒虹吸管设计
双子山倒虹吸位于桩号1+819~2+210处,原进口渠底高程为328.000m,出口渠底高程为327.400m。全长182.30m。设计过流量为1.10m3/s,加大流量1.26m3/s,最大水头27m,为现浇钢筋混凝土管。
3.3.1.管径及水力要素确定
根据设计要求和管内不淤的条件,控制流速1.5~2.5 m/s之间,采用《水工手册》中40-2-3公式计算管径:
D= 4·Q
π·v
式中:D——管径(m)
Q——流量(m3/s),取Q=1.26m3/s
V——流速(m/s),V=1.611 m/s
由上式求得D=1.0,相应过水断面面积为0.785m2。
倒虹吸管的输水能力按压力流计算,其计算式中:
Q=uA 2gz
式中:Q——设计流量(m3/s)
A——倒虹吸管的断面面积(m2)
Z——上、下游水位差(m)
u——流量系数。
流量系数按下式计算
u= 1
ε0+ε+入·l
D
式中:ε0——出口损失系数,查《水工手册》得ε0=1.O
∑ε0——局部损失系数总和,分述如下:
①拦污栅毛ε1=B(S/b)1/3 sina
式中 ε1——拦污栅损失系数
B——进口水池宽(m)
S——栅条宽度Φ10圆钢
b——栅条间距,b=0.1 m
a——拦污栅与地面线之夹角Q=75°
求得ε1=0.202
②进水口ε2=0.430
③弯道∑ε3:查《水工手册》得:∑ε3=2.223
∑ε=ε1+ε2+∑ε3=2.855
λ·l —沿程摩阻系数,
D
λ=8g 1
c2 c= n R1/6
n取为0.013 R=D/4=0.25
求得c=61.05,故等=12.81
3.3.2出口水位高程确定
倒虹吸管进出VI的水面落差即为管道的沿程损失和局部损失之和,按下式计算
Z=hw= (ε0+∑ε+λ·l/D)×v2/2g=1.694m
进口渠底高程为328.000m,进口水位高程为328.838m,出口水位高程为: V出=V进一Z
得:出口水位高程为327.144m,出口渠底高程为326.306m。故出口渠底需降低327.400—326.306=1.094m。
3.3.3管壁厚度ε按下式计算
ε=k`fpBrB/Rf一K`fpB
式中pB一一一内水压力
rB一一管内半径
R,f——砼的抗裂强度
K,f——抗裂安全系数
经计算管壁厚度δ取200 m m。
3.3.4镇墩稳定及地基应力计算
选取最不利情况的5#镇墩按抗滑稳定公式计算
Kc=(∑y+G)f/∑x+E土
式中K——抗滑稳定安全系数
f——镇墩与基础间摩擦系数取0.4
∑x——轴向力总和在x轴的分力
∑y——轴向力总和在y轴的分力
G——镇墩自重
E土——侧向土压力
经计算抗滑稳定安全系数K为2.1>1.3 安全
根据矩形基底的地基应力计算公式
δ=(∑y+G)/BL±6∑M/BL2
式中Kc——抗滑稳定安全系数
∑M——总力
∑y——轴向力总和在y轴的分力
G——镇墩白重
B、L——分别为镇墩底面的宽度和长度
经计算δ最大为210KPa<容许承载力220-260KPa
综上计算及倒虹吸管平面、纵剖布置设计,双子山倒虹吸管设计为现浇C20钢筋砼管夕管(直)径为1.0m,壁厚为0.2m,管道转弯处设置镇墩,采用C15砼现浇,长3.0~3.4m、宽3.0m、高3.0~3.3m的尺寸随地形布置,并按6.0m间距设置支墩,支墩高1.7m,断面尺寸为2.0×2.0m,采用C15砼滑动式支座。管道进口设有沉砂池,出口设消力池。排泥阀、放水孔设置在管线的最低处,采用钢板制作,尺寸(1)为1.0m。
3.4隧洞改造设计
红岩隧洞为断面尺寸1.0 X l.7(高)圆拱直墙式半衬砌隧洞,坡降i为0.006,出口有0.450m.的跌水,原进口断面高程为327.000m.,原出口断面高程为325.450m。经过水力计算,红岩隧洞设计水深为1.133m,加大水深为1.277m,设计进口断面高程为325.427m.,设计出口断面高程为325.127m.。设计过水断面在进口需进行降低约1.573 m,在出口处需进行降低约0.323 m。因隧洞地质条件较好,采用对边墙及部分底板进行开挖,再用C15砼进行衬砌的工程方案,详见渠道纵横断面图。
3.5主要工程量
土方开挖:1655m3 石方开挖:3220m3
C15镇墩及管座砼:726m3 C20管道砼:226m3
M7.5浆砌块石:151m3 钢筋制安:25.1t
渠道C15砼衬砌:763.2 m3 隧洞C15砼衬砌:330 m3
水保士方回填:240m3
工程概预算
4.1工程概况
双子山倒虹吸位于周头灌区东总干渠,桩号1+819~2+210,为埋式倒虹吸。周头灌区地处湖南省冷水江市,灌区为湘江一级支流涟水河发源地和资江一级支流柳溪河下游两岸山丘地区。工程区内交通方便,通过分布于灌区内的公路网可将建材与施工器材运至每一施工地段。水电供应一般,施工条件较好。
该工程主体建筑工程量为土方开挖1655.Om3,石方开挖3220.0m3,土方填筑240.0m3,砼及钢筋砼2046.2m3,钢筋制安25.1t,浆砌块石151.0m3。
该工程主要材料用量为水泥634.4 t,钢筋26.4t,板枋材15.6m3,河砂1380.6m3,碎石1622.8m3,块石115.6m3。
该工程计划工期6个月,施工总工日10944.9个。
4.2投资主要指标
工程总投资 144.94万元
工程静态总投资 144.94万元
基本预备费 6.59万元
价差预备费 0
预备费占总投资百分比 4.76%
4.3编制依据和主要问题
4.3.1编制依据
该工程投资概算编制严格执行国家和省、市的规定、定额和标准。依据湘水电水建字[1998]第5号文颁布的《湖南省水利水电工程设计概算编制办法及费用标准》计算费用和进行编制。勘测设计费按原能源部、水利部(1991)能源水规字第573号文颁布的《水利水电工程勘测设计收费定额》标准执行。
4.3.2取费标准
(1)人工工资
按水利厅(1998)5号文人工工资预算价为26.40元/工日。
(2)其它直接费用
建筑工程为直接费用的3.7%,安装工程为直接费用的5.2%。
(3)间接费
土方工程按直接工程费的7.0%,石方工程按直接工程费的12.O%,砌石工程按直接工程费的10.8%,混凝土工程按直接工程费的9.O%,灌浆工程按直接工程费的13%,设备及安装工程按人工费的80%
(4)施工利润
建筑及安装工程均按直接工程费、间接费之和的7%计算。
(5)税金
建筑及安装工程均按直接工程费、间接费、计划利润之和的3.22%计算。
4.3.3基础单价
主要材料预算价格按以下公式计算:
主要材料预算价格=(材料原价+运杂费)×(1+采购及保管费率)一包装品回收值
材料原价按冷水江市主要供货部门市场价考虑,运杂费按娄底市运费标准计算,采购及保管费按费率4%计算。
其他材料预算价格按《娄底工程造价}}2004年第一期所列的预算价格加至工地的运杂费用计算。
施工用电根据施工组织设计,经计算取取0.65元/kwh。
施工用风根据施工组织设计,经计算取O.14元/m3。
施工用水根据施工组织设计,经计算取O.35元/m3。
河砂、碎石、块石单价按《娄底工程造价》冷水江市内的预算价格计算,河砂36.92元/m3,碎石41.5 O元/m3,块石36.OO元/m3。
4.3.4定额标准
(1)建筑工程单价采用湘水电农水字[1992]第1O号《湖南省水利水电工程预算定额》乘以1.05的扩大系数计算,其中以金额表示的部分乘以1.41的调整系数;安装工程单价采用水建[1 993]63号文颁布的《水利水电设备安装工程概算定额》计算;机械台班费执行能源水规[1992]1272号文颁发的《水利水电工程施工机械台班费定额》,其中第一类费用乘1.7432的扩大系数。
(2)国家计委计投资[1999]1340号文颁发的关于“价差预备
费”管理有关问题的通知。
4设计概算表
4.1概算表
总概算表
表一 单位:万元
编号
工程或费用名称
建安工程费
设备 购置费
其他 费用
合计
占一至四部分投资(%)
第一部分建筑工程
102.49
102.49
74.08%
一
双子山倒虹吸
52.08
52.08
二
总干渠及梓坪支渠渠道改造工程
35.11
35.11
三
红安隧洞改造工程
12.67
12.67
四
水土保持
2.63
2.63
第二部分金属结构设备及安装工程
1.01
4.34
5.35
3.86%
第三部分临时工程
19.66
19.66
14.21%
一
施工交通工程
8.00
8.00
二
施工通讯工程
0.50
0.50
三
施工房屋建筑
9.09
9.09
四
其他临时工程
2.07
2.07
第四部分其他费用
10.86
7.85%
一
建设管理费
4.87
4.87
二
勘测设计费
3.63
3.63
三
其他费用
2.35
2.35
第一至四部分合计
138.36
100.00%
基本预备费
6.59
价差预备费
0.00
静态总投资
144.94
总投资
144.94
表二 建筑工程概算表
编号
工程或费用名称
单位
数量
单价(元)
合价(元)
第一部分建筑工程
1024904.24
一
双子山倒虹吸
520816.29
1
土方开挖
m3
1255.0
10.35
12984.65
2
石方开挖
m3
648.0
32.25
20897.06
3
浆砌石拆除
m3
432.0
65.23
28179.81
4
M7.5浆砌块石
m3
98.0
176.94
17339.72
5
C15镇墩砼
m3
712.0
296.12
210835.29
6
C20倒虹吸混凝土
m3
241.0
465.62
112214.22
7
钢筋制安
t
17.0
5735.98
97511.68
8
止水橡皮
m
8.0
129.91
1039.30
9
止水铜片
m
80.0
247.68
19814.56
二
东总干渠及梓坪支渠渠道改造工程
351051.69
1
石方开挖
m3
2052.0
32.25
66174.03
2
C15边坡及盖板衬砌砼
m3
763.2
312.39
238416.21
3
钢筋制安
t
8.1
5735.98
46461.45
三
红安隧洞改造工程
126710.94
1
石方开挖
m3
520.0
32.25
16769.25
2
C15砼隧洞衬砌
m3
330.0
333.16
109941.70
四
水土保持
26325.32
1
土方开挖
m3
400.0
10.35
4138.53
2
土方回填
m3
240.0
15.08
3618.47
3
M7.5浆砌石挡土墙
m3
53.0
176.94
9377.60
4
土地平整
m2
1000.0
1.87
1874.05
5
种草
m2
800.0
9.15
7316.67
金属结构设备及安装工程概算表
表三
编号
名称及规格
单位
数量
单价(元)
合计(元)
设备费
安装费
设备费
安装费
第二部分金属结构设备及安装工程
43400.0
10060.3
1
冲沙闸
t
3.6
8000
1484.45
28800
5344.04
2
拦污栅
t
1.2
7500
2137.39
9000
2564.87
3
闸门埋件
t
0.8
7000.00
2689.21
5600
2151.37
临时费用概算表
表四
编号
名称及规格
单位
数量
单价(元)
合计(元)
第三部分临时工程
175937.02
一
施工交通工程
80000.00
1
施工道路
km
1.00
80000
80000.00
二
施工通讯工程
元
5000.00
三
施工房屋建筑
90937.02
1
场地平整
m2
500
1.87
937.02
2
施工仓库
m2
200
200
40000.00
3
办公及生活文化福利建筑
m2
250
200
50000.00
四
其他临时工程
元
(第一至三部分之和)×2%
20699.29
其他费用概算表
表五
编号
名称及规格
单位
数量
单价(元)
合计(元)
第四部分 其他费用
108572.07
一
建设管理费
48738.79
1
建设单位人员经常费
元
建安工作量×1.5%
18163.52
2
工程监理费
元
建安工作量×2%
24218.03
3
项目建设管理费
元
(1+2)×15%
6357.23
二
勘测设计费
36327.05
1
勘测设计费
元
建安工作量×3%
36327.05
三
其他费用
23506.24
1
施工企业基地建设补偿费
元
建安工作量×1%
12109.02
2
工程质量监督检测费
元
建安工作量×0.2%
2421.80
3
定额编制管理费
元
建安工作量×0.15%
1037.92
4
水土保持设施补偿费
m2
2200
1元/m2
2200.00
5
工程保险费
元
(第一至四部分之和)×0.45%
5737.50
4.2概算附表
附表一 建筑工程单价汇总表 单位:元
编号
工程名称
单位
单价
其中
人工费
材料费
机械使用费
其他直接费
间接费
施工利润
税金
扩大 部分
10208
土方开挖
m3
10.
展开阅读全文
