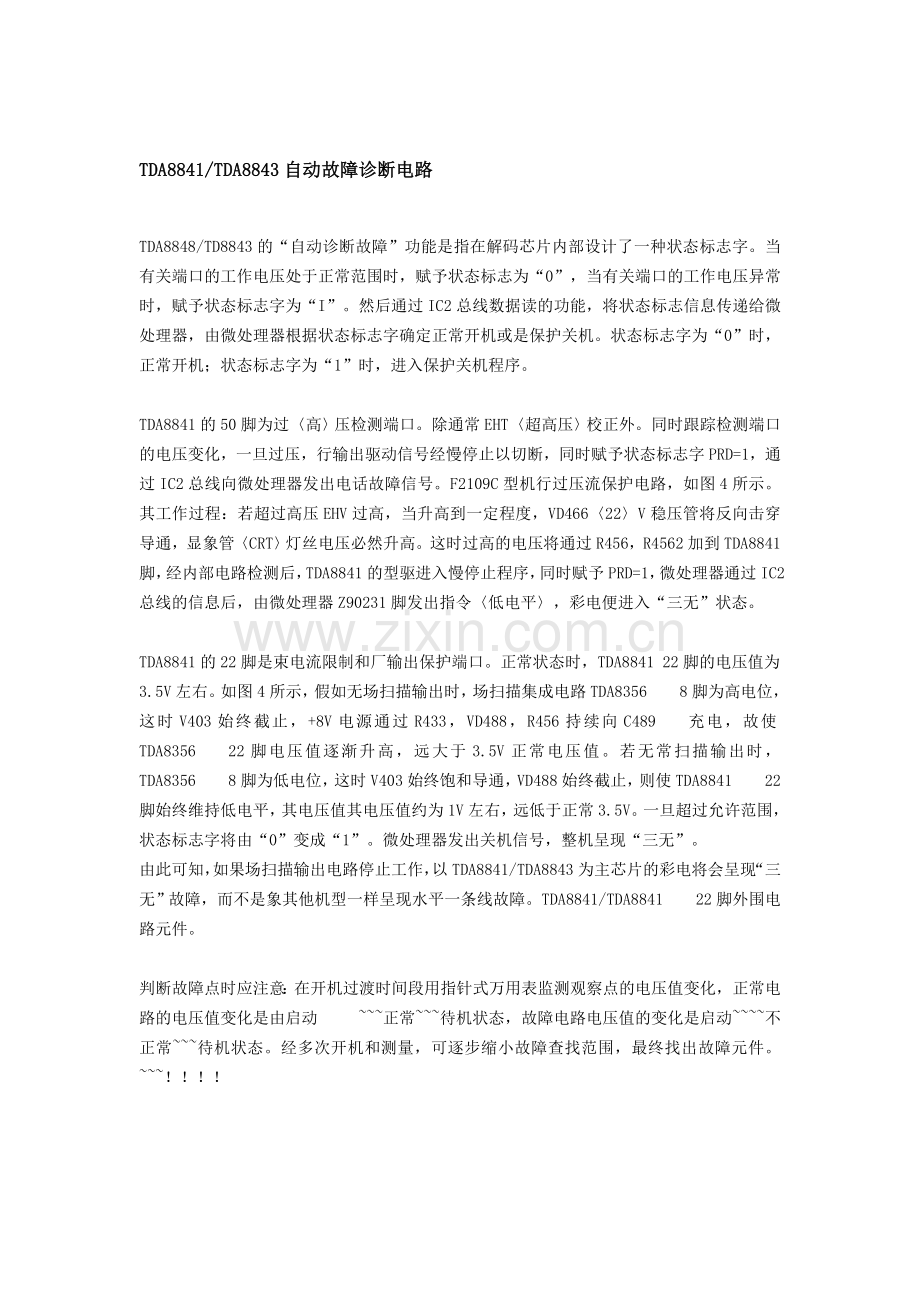

TDA8841/TDA8843自动故障诊断电路

TDA8848/TD8843的“自动诊断故障”功能是指在解码芯片内部设计了一种状态标志字。当有关端口的工作电压处于正常范围时，赋予状态标志为“0”，当有关端口的工作电压异常时，赋予状态标志字为“I”。然后通过IC2总线数据读的功能，将状态标志信息传递给微处理器，由微处理器根据状态标志字确定正常开机或是保护关机。状态标志字为“0”时，正常开机；状态标志字为“1”时，进入保护关机程序。

TDA8841的50脚为过〈高〉压检测端口。除通常EHT〈超高压〉校正外。同时跟踪检测端口的电压变化，一旦过压，行输出驱动信号经慢停止以切断，同时赋予状态标志字PRD=1，通过IC2总线向微处理器发出电话故障信号。F2109C型机行过压流保护电路，如图4所示。其工作过程：若超过高压EHV过高，当升高到一定程度，VD466〈22〉V稳压管将反向击穿导通，显象管〈CRT〉灯丝电压必然升高。这时过高的电压将通过R456，R4562加到TDA8841脚，经内部电路检测后，TDA8841的型驱进入慢停止程序，同时赋予PRD=1，微处理器通过IC2总线的信息后，由微处理器Z90231脚发出指令〈低电平〉，彩电便进入“三无”状态。

TDA8841的22脚是束电流限制和厂输出保护端口。正常状态时，TDA8841 22脚的电压值为3.5V左右。如图4所示，假如无场扫描输出时，场扫描集成电路TDA8356  8脚为高电位，这时V403始终截止，+8V电源通过R433，VD488，R456持续向C489  充电，故使TDA8356  22脚电压值逐渐升高，远大于3.5V正常电压值。若无常扫描输出时，TDA8356  8脚为低电位，这时V403始终饱和导通，VD488始终截止，则使TDA8841  22脚始终维持低电平，其电压值其电压值约为1V左右，远低于正常3.5V。一旦超过允许范围，状态标志字将由“0”变成“1”。微处理器发出关机信号，整机呈现“三无”。
由此可知，如果场扫描输出电路停止工作，以TDA8841/TDA8843为主芯片的彩电将会呈现“三无”故障，而不是象其他机型一样呈现水平一条线故障。TDA8841/TDA8841  22脚外围电路元件。

判断故障点时应注意：在开机过渡时间段用指针式万用表监测观察点的电压值变化，正常电路的电压值变化是由启动   ~~~正常~~~待机状态，故障电路电压值的变化是启动~~~~不正常~~~待机状态。经多次开机和测量，可逐步缩小故障查找范围，最终找出故障元件。~~~！！！！
